座標ラスタ作成 (ＸＹ座標をラスタに変換)
(Datum ワークステーション)

Ver.1.0.a (UTF-8)

SML のダウンロード

raster2XY_v10a.sml

Ver.1.0 (Shift-JIS)

SML のダウンロード

raster2XY_v10.sml

操作方法

メインメニューより Process/SML/Run... を実行します。

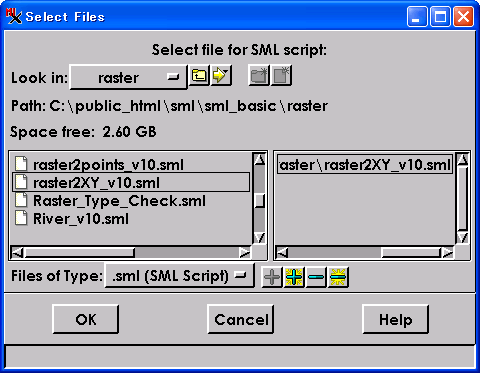

ダウンロードしました、raster2XY_v10.sml ファイルを選択して OK。
左端の歯車ボタンを押すと処理が始まります。
Welcome ウィンドウが現れましたら、OK ボタンをクリック。

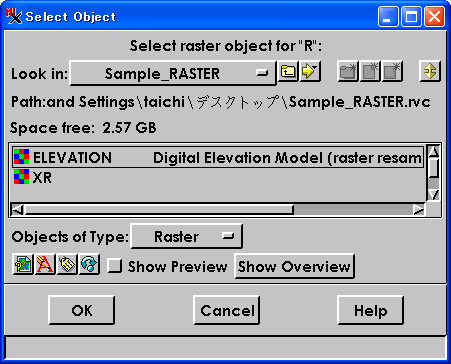

最初に、参照用ラスタを聞いてきますので、衛星画像や DEM など、座標情報を持っている(ジオリファレンス済み)のラスタを選択してください。得られるラスタのライン数とカラム数は、このときに選択しましたラスタとまったく同じになります(bit 数だけは 32bit-Float 固定)。
次に Select Subobject ウィンドウが現れますが、ここではラスタが持っています座標情報(ジオリファレンス)を選択して OK ボタンを押します。

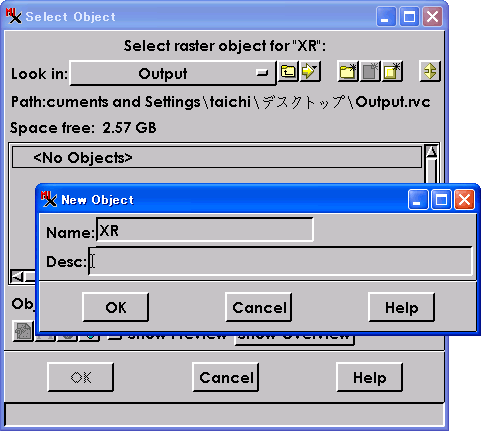

Ｘ座標として出力されるラスタ(XR) の名前を聞いてきますので、右上の New File ボタンや New Object ボタンを押しまして、お好きな名前を入力しましょう。

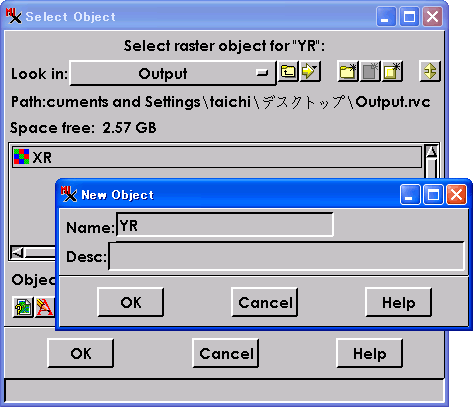

同様に、Ｙ座標値ラスタ(YR) の名前も入力します。これで変換処理が始まります。
処理が終わりますと、このような「終わりました」メッセージが現れますので、OK ボタンを押して、早速結果を見てみましょう。

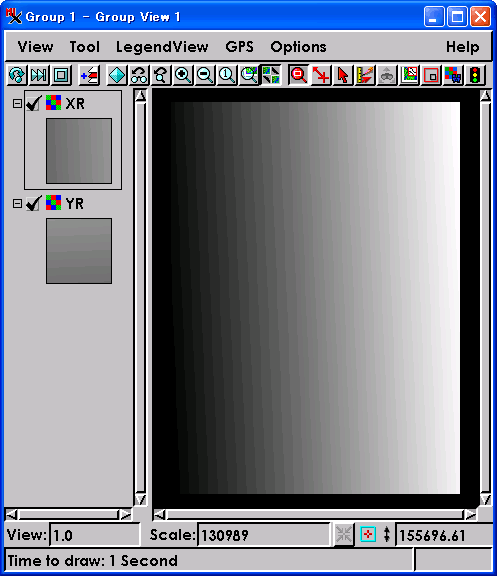

Ｘ座標ラスタは、当然Ｘ方向(東方向)に進むにつれ値が大きくなりますので、グレースケールで表現すると白くなっていきます。

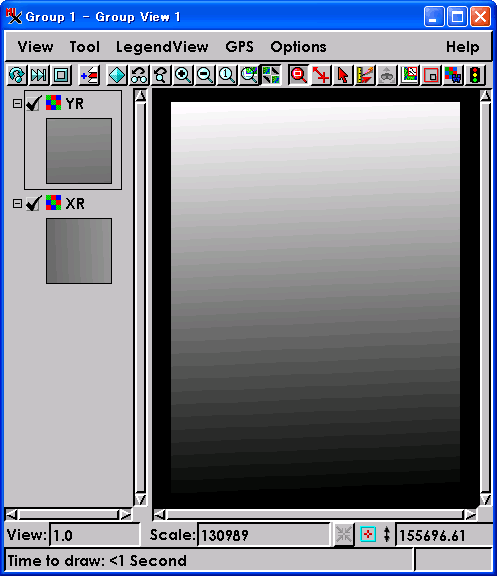

同じように見ると、Ｙ座標ラスタは、北方向へ進むにつれ白くなっているのがわかりますね。

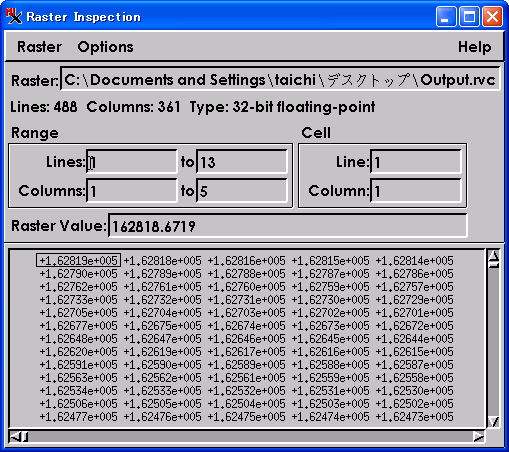

そして、値はこのように 32-bit の浮動小数点として出力されます。
