3次メッシュ作成SML
(Datum ワークステーション)

Ver4.4 (作成するメッシュをリストファイルから指定する)

SMLのダウンロード

Create3rdMesh_UTF8_v44.sml

データベース・テーブルのダウンロード

1st_mesh_table.rvc

特徴

• 作成するメッシュデータを、１次メッシュコードのリストファイルから読み込む方式に変更しました。
• 出力ディレクトリを指定して、１次メッシュコード毎に別々のRVCファイルに分けて出力します。

使い方

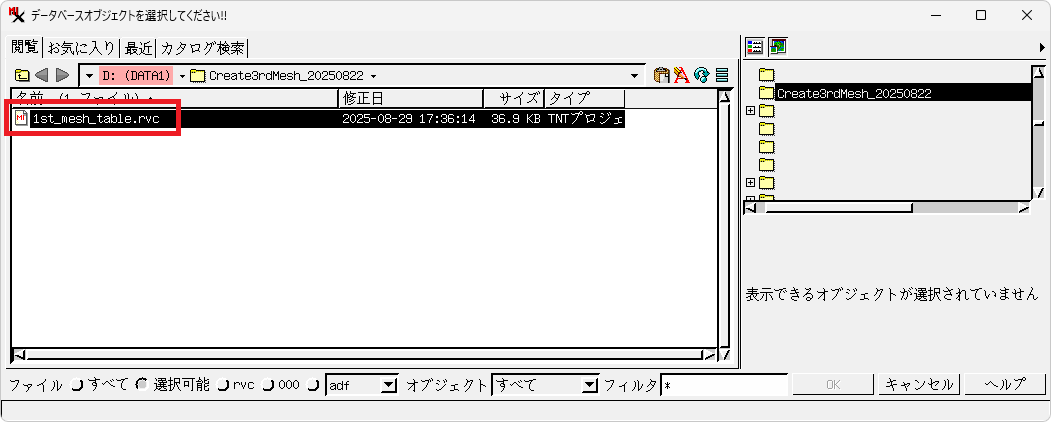

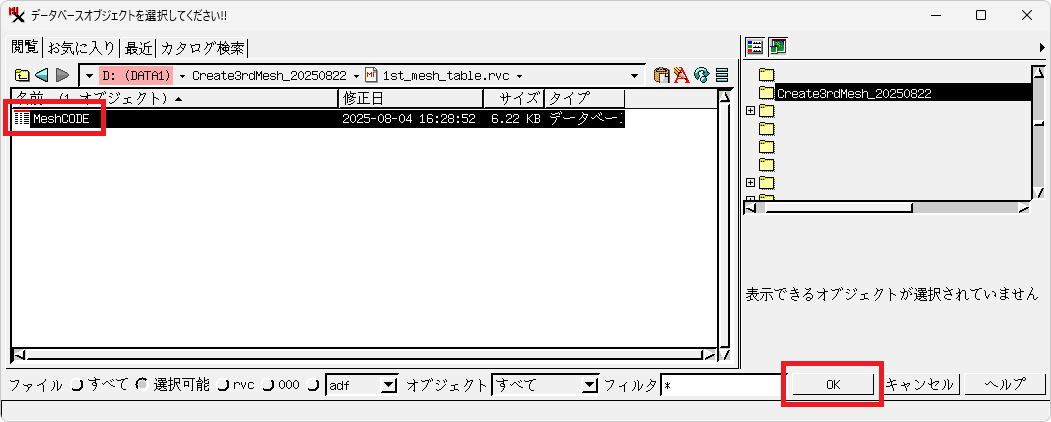

1. １次メッシュコードを含むデータベース・テーブルを選択します。

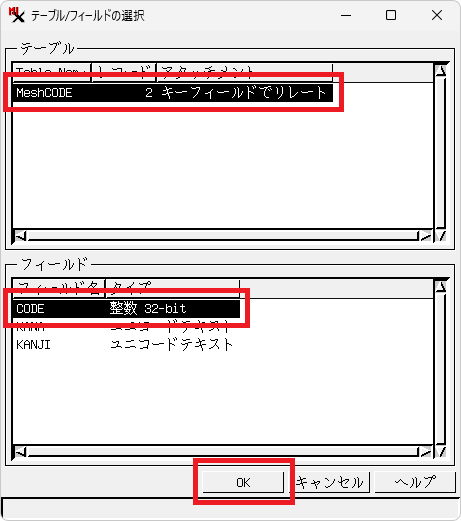

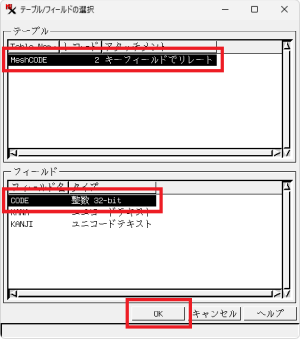

2. メッシュコードのあるテーブルとフィールドを選択します。

3. 使用する測地系を番号で指定します。
   JGD2000-->1,JGD2011-->2

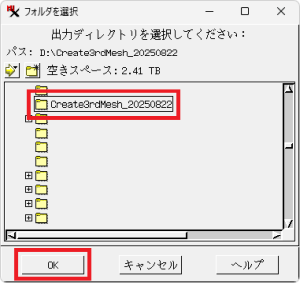

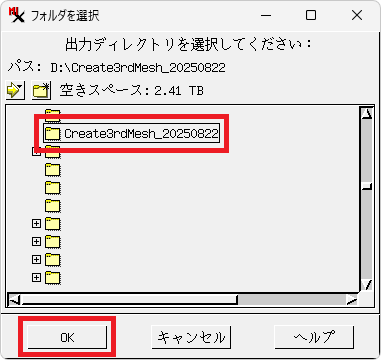

4. 出力ディレクトリを指定します。

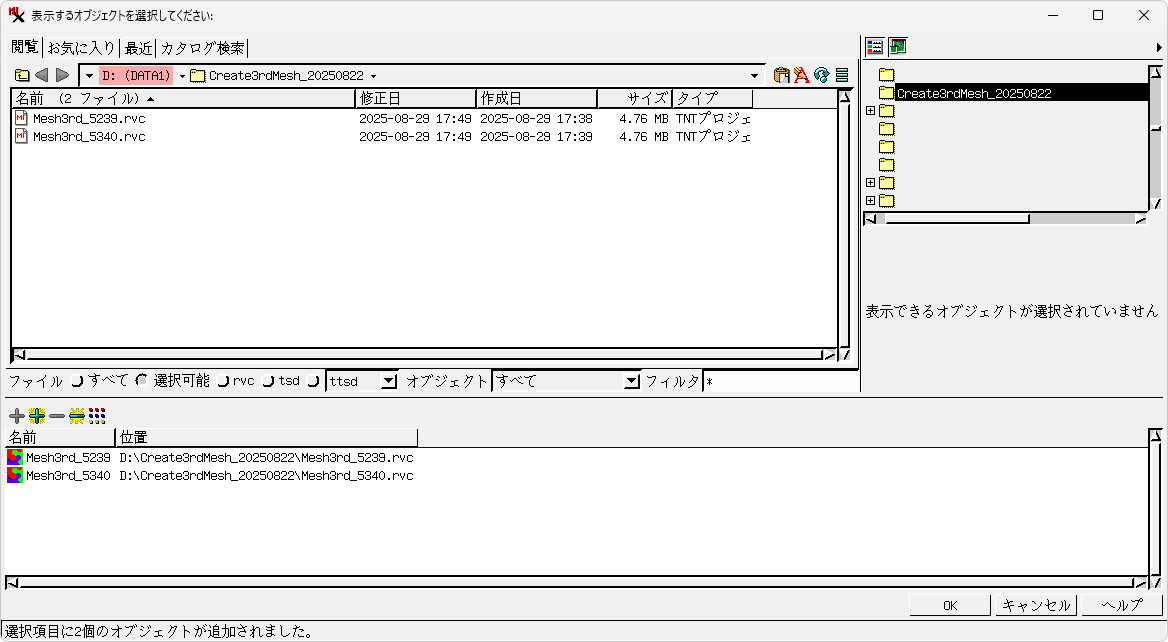

5. １次メッシュコード毎に別々のRVCファイルに分けて出力されました。

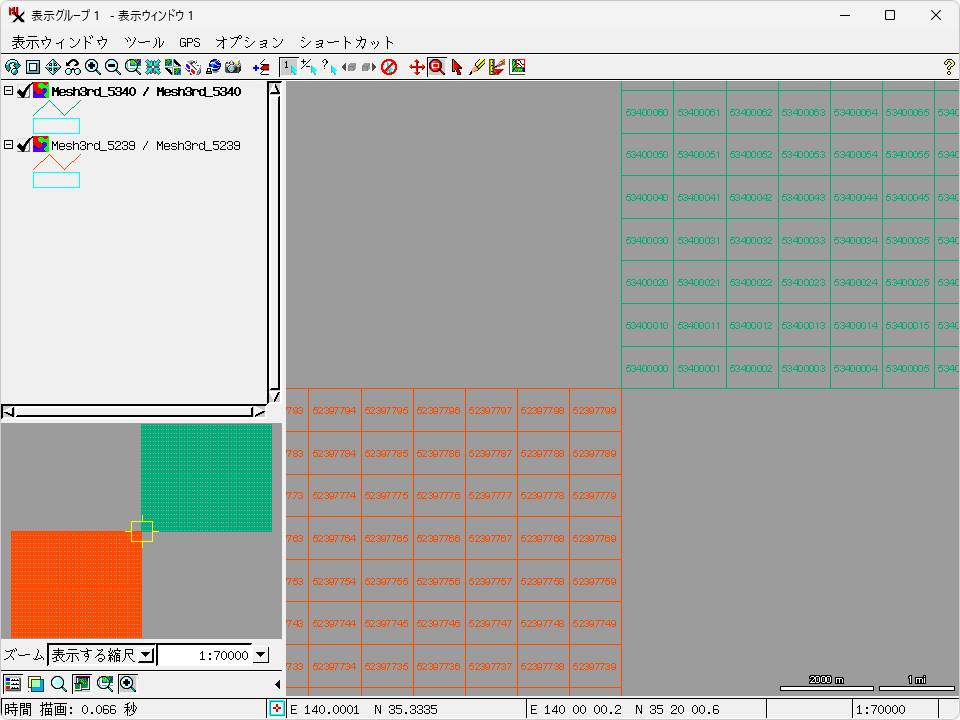

6. 作成したベクターの表示例。


Ver1.1 (左下と右上の１次メッシュコードで範囲指定)

SMLのダウンロード

Create3rdMesh_UTF8_v11.sml

特徴

• 作成する３次メッシュ(ポリゴン)を、左下と右上の１次メッシュコードで範囲指定します。

使い方

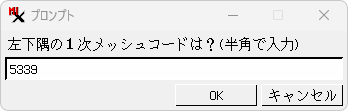

1. 最初に左下の１次メッシュコードを指定します。
   デフォルト値-->3022

2. 次に、右上の１次メッシュコードを指定します。
   デフォルト値-->6853

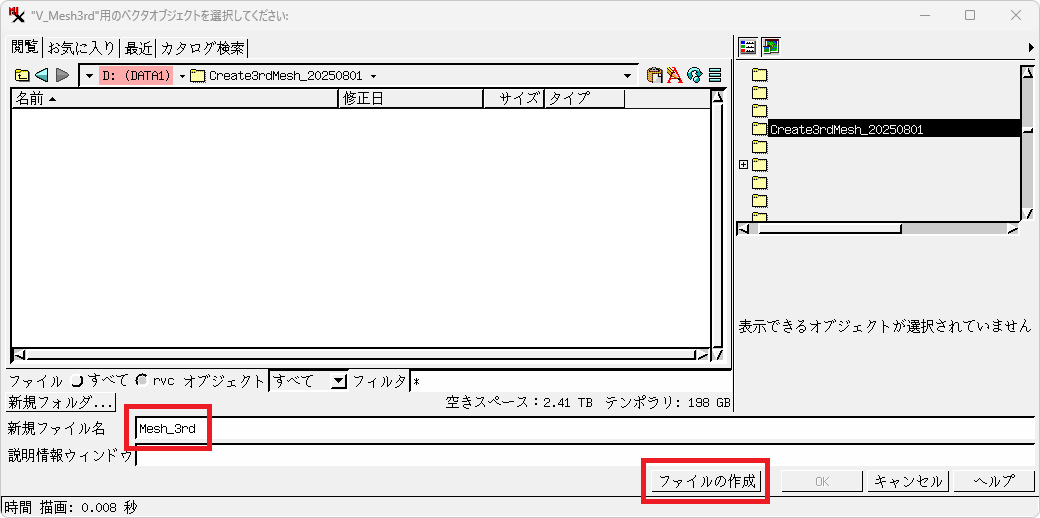

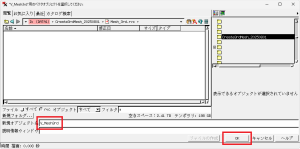

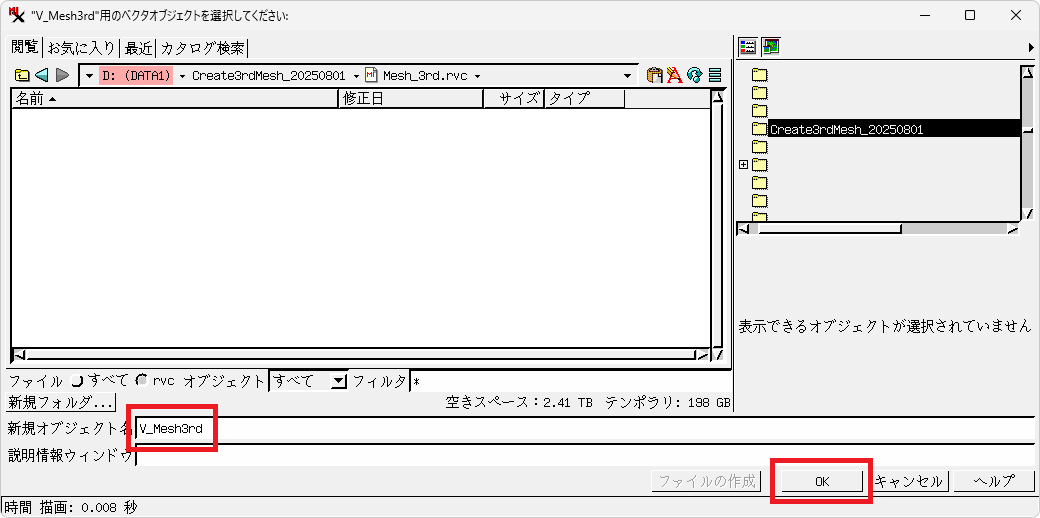

3. 出力ベクターを指定します。

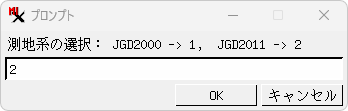

4. 使用する測地系を番号で指定します。
   JGD2000-->1,JGD2011-->2

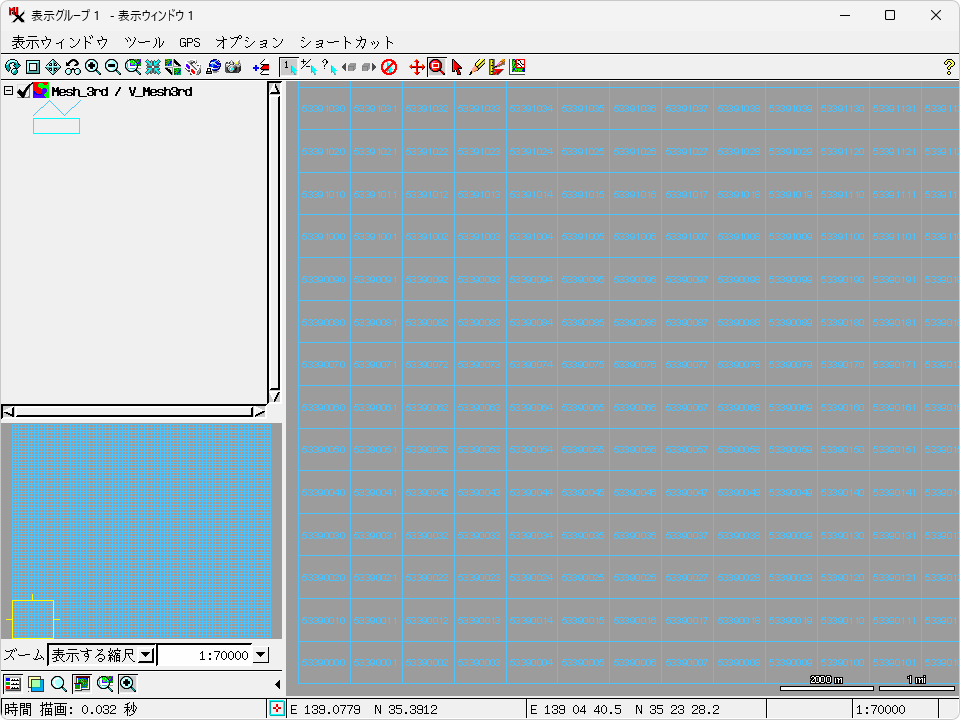

5. 作成したベクターの表示例。
