標準地域 2 次メッシュ作成 SML
(Datum ワークステーション)
Ver. 3.4 (作成するメッシュをリストファイルから指定する)
SML のダウンロード
Create2ndMesh_UTF8_v34.sml
データベース・テーブルのダウンロード
1st_mesh_table.rvc
特徴
- 作成するメッシュデータを、1 次メッシュコードのリストファイルから読み込む方式に変更しました。
- 1 個の RVC ファイルに 1 次メッシュ毎に複数のベクターに分けて格納します。
- 最後にマージしたファイルを出力するかどうか選択できます。
使い方

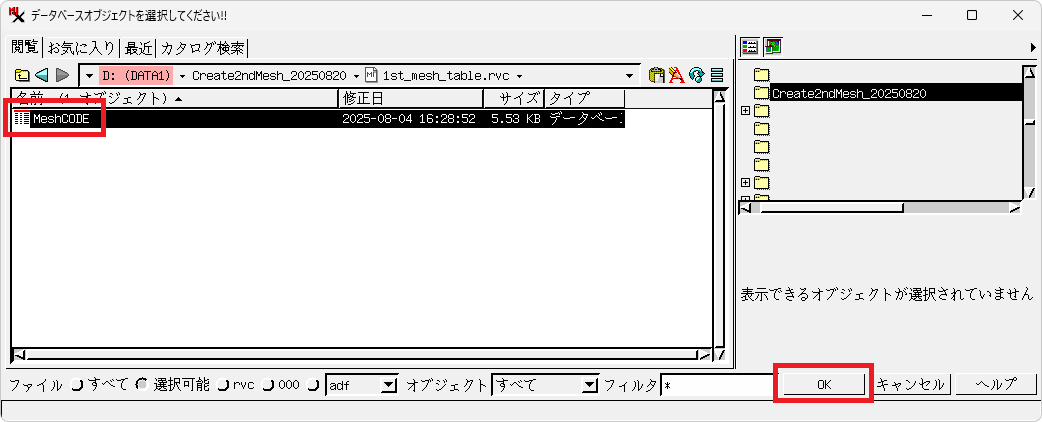

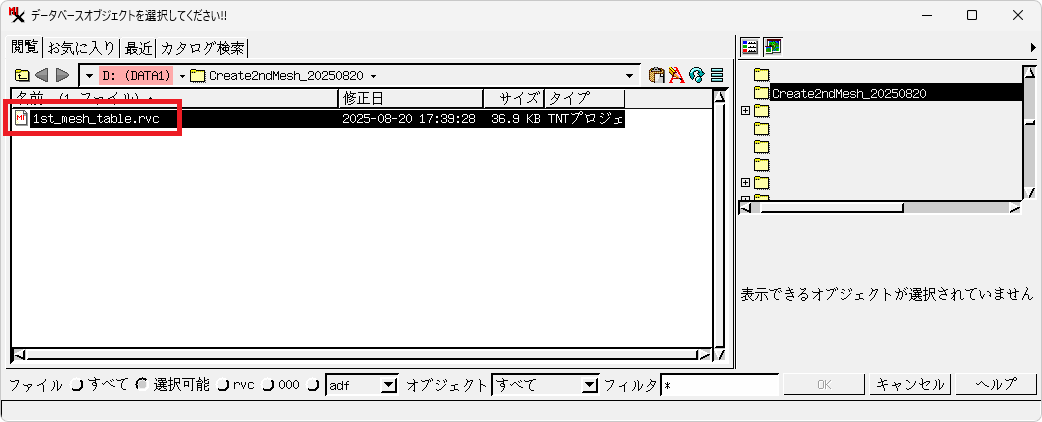

- 1 次メッシュコードを含むデータベース・テーブルを選択します。

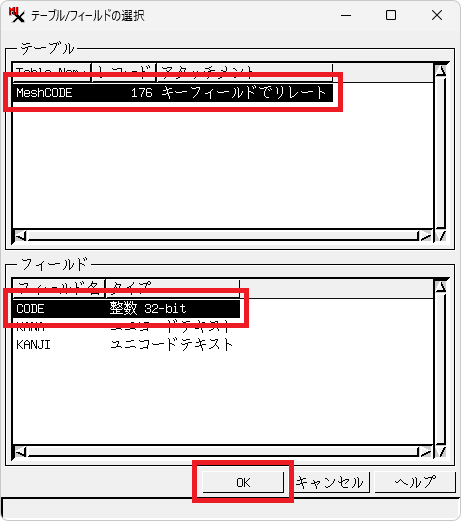

- メッシュコードのあるテーブルとフィールドを選択します。
- 使用する測地系を番号で指定します。
JGD2000 --> 1,JGD2011 --> 2

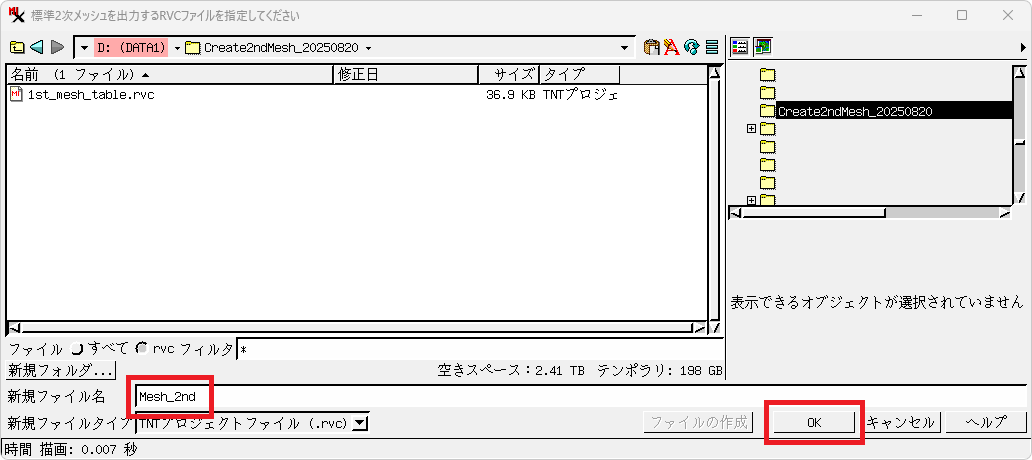

- 出力ベクターを指定します。
- マージするかどうか選択する。
マージする --> Yes、マージしない --> No

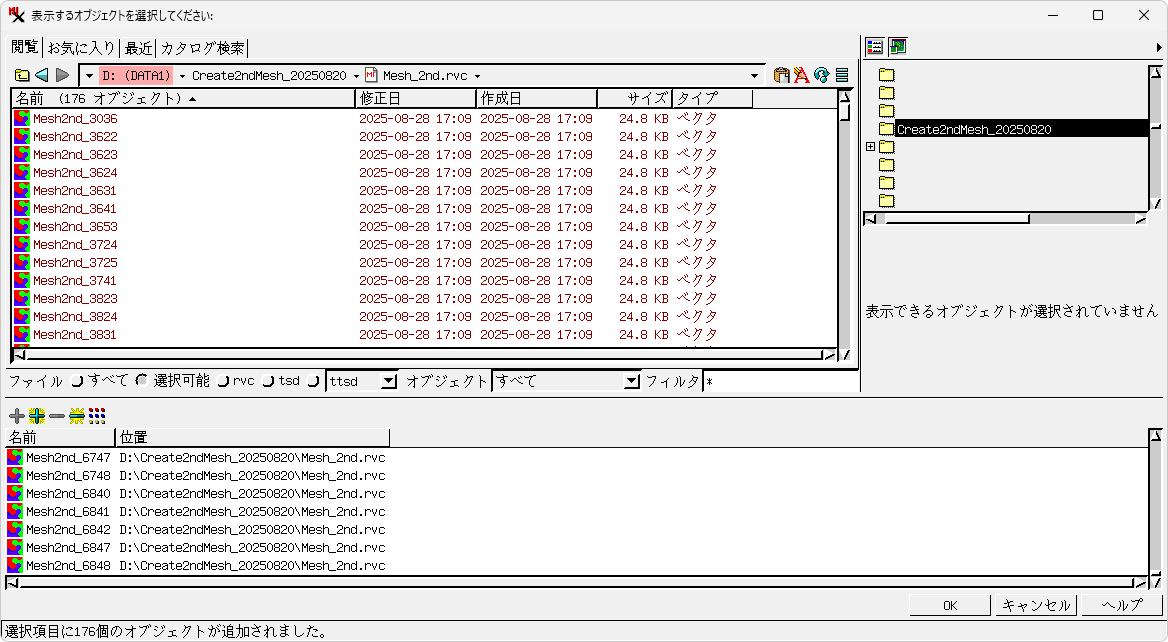

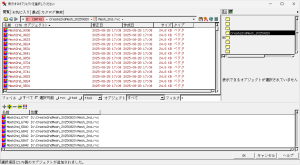

- 1個の RVC ファイルに 1 次メッシュ毎に複数のベクターに分けて出力されました。

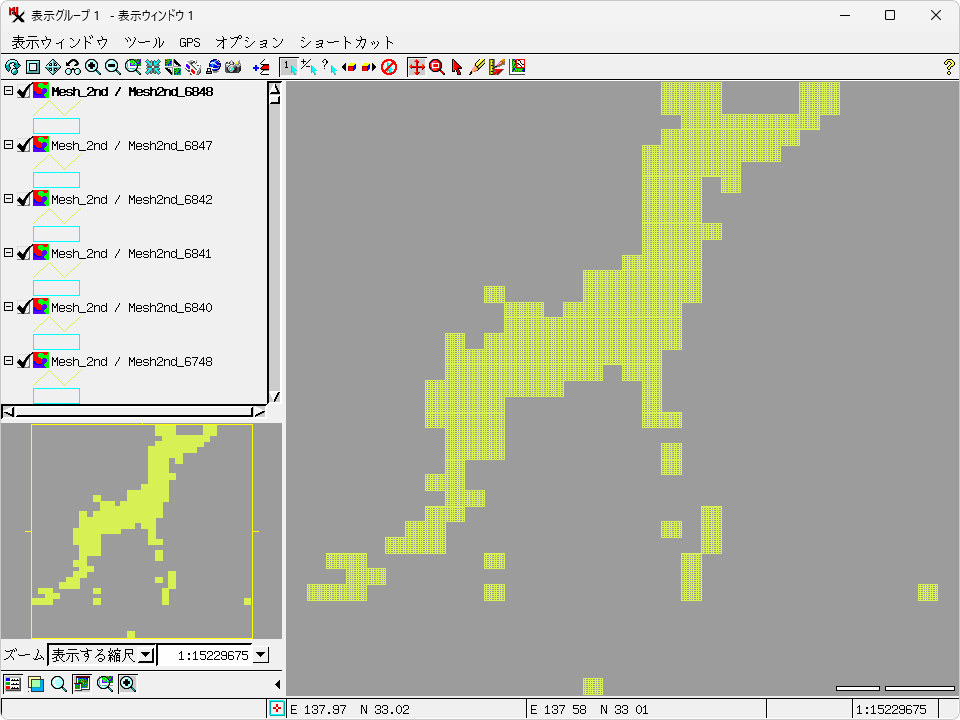

- 作成したベクターの表示例。

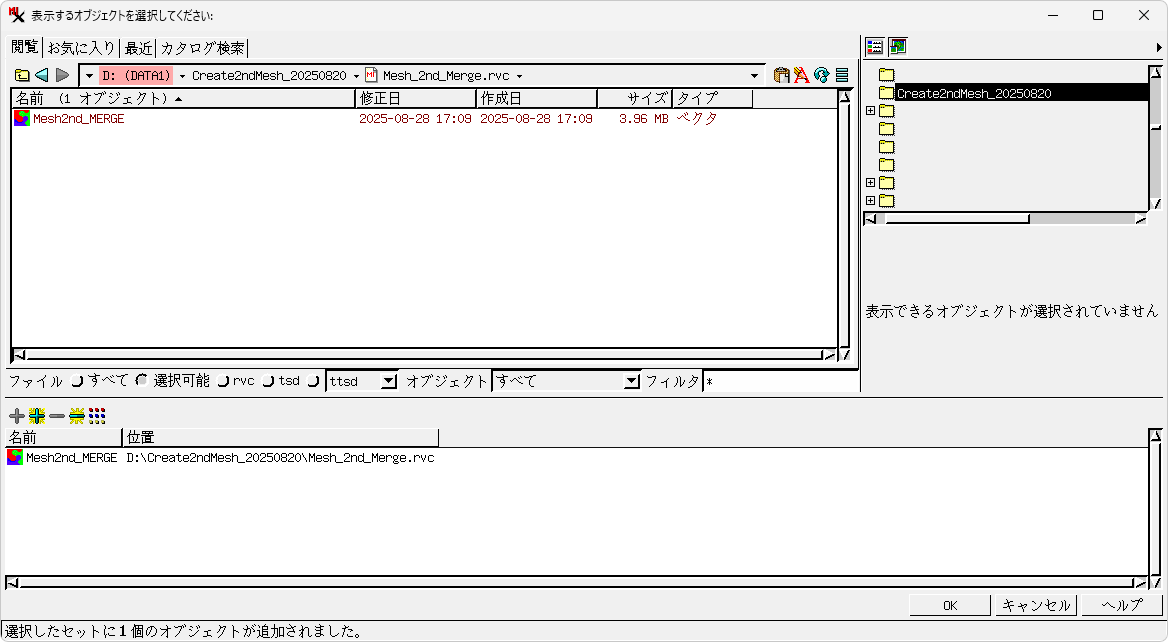

- マージするを選ぶと先ほどのファイルとは別に 1 個の RVC ファイルに 1 個のベクターで出力されました。

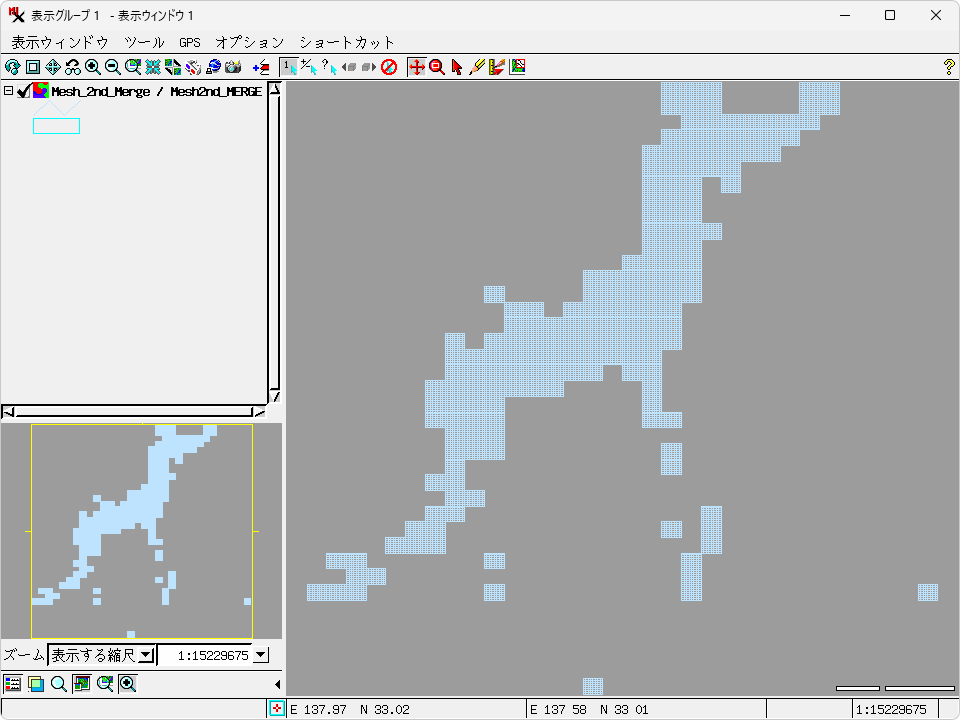

- マージしたベクターの表示例。
Ver. 3.0 (マージしたファイルを出力する)
SML のダウンロード
Create2ndMesh_UTF8_v3.sml
特徴
- 作成する 2 次メッシュ(ポリゴン)を、左下と右上の 1 次メッシュコードで範囲指定します。
- 1 個の RVC ファイルに 1 次メッシュ毎に複数のベクターに分けて格納します。
- 最後にマージしたファイルを出力するかどうか選択できるようになりました。
使い方

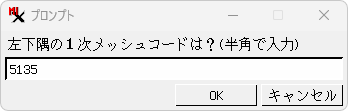

- 最初に左下の 1 次メッシュコードを指定します。
デフォルト値 --> 3022

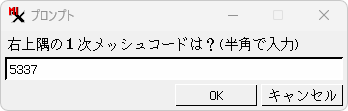

- 次に、右上の 1 次メッシュコードを指定します。
デフォルト値 --> 6853

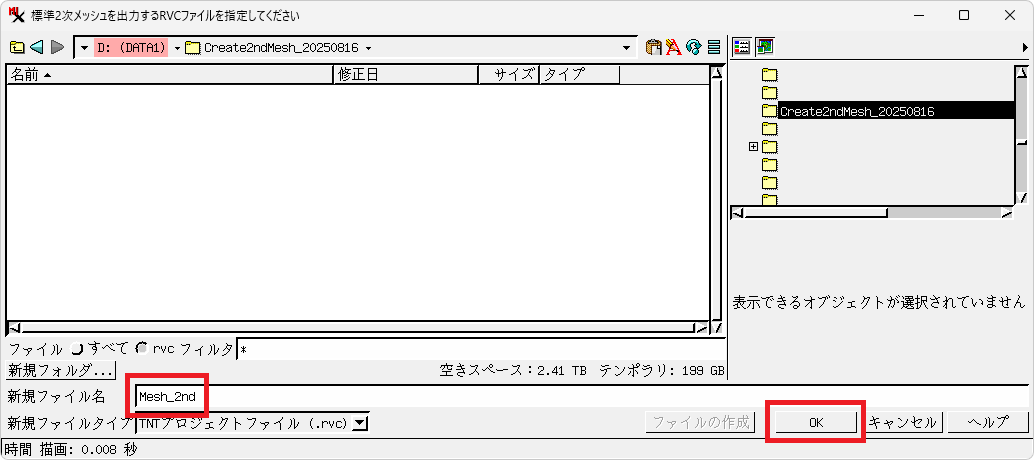

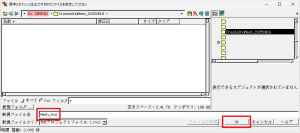

- 出力ベクターを指定します。

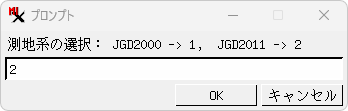

- 使用する測地系を番号で指定します。
JGD2000 --> 1, JGD2011 --> 2

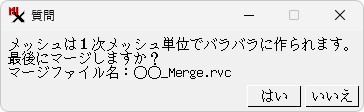

- マージするかどうか選択する。
マージする --> Yes、マージしない --> No

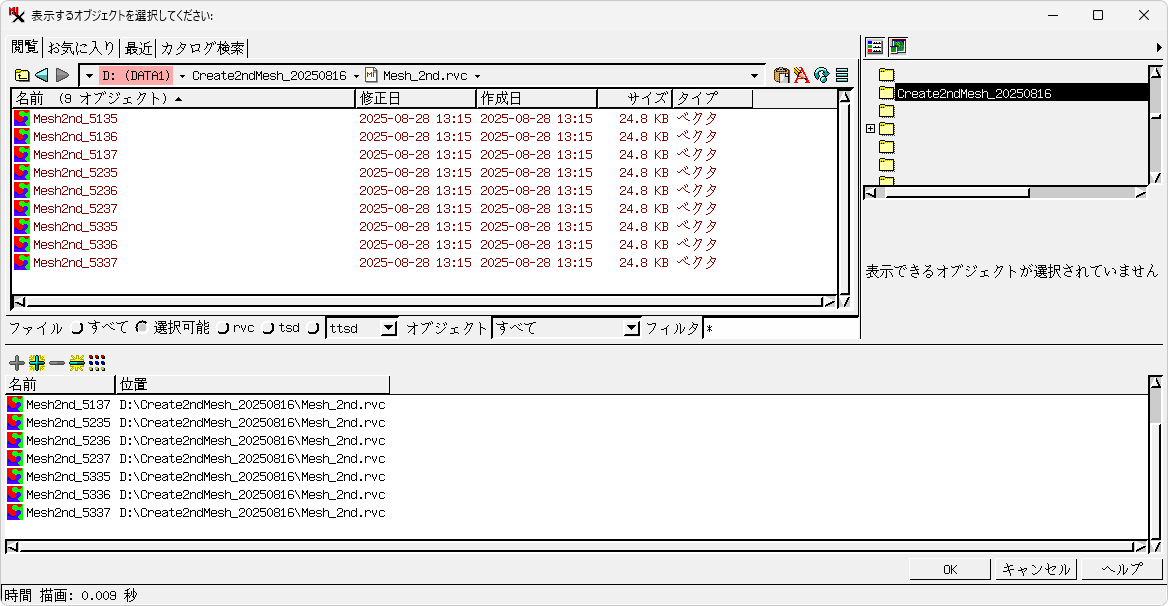

- 1 個の RVC ファイルに 1 次メッシュ毎に複数のベクターに分けて出力されました。

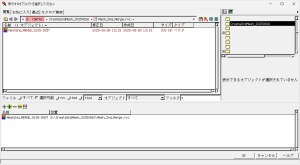

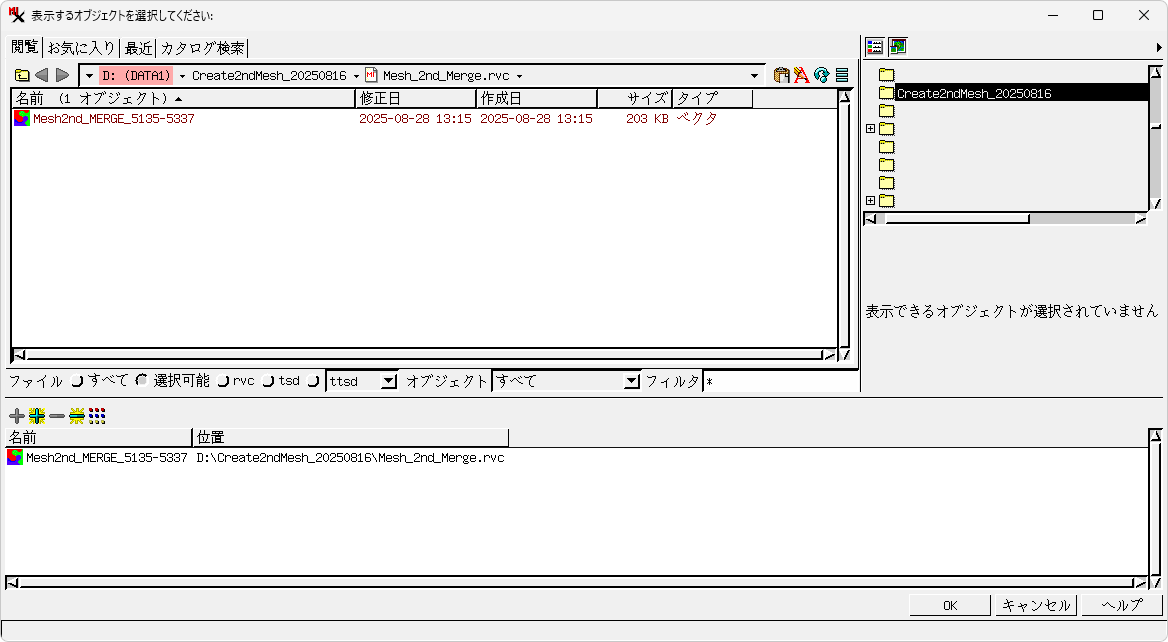

- マージするを選ぶと先ほどのファイルとは別に1個の RVC ファイルに 1 個のベクターで出力されました。

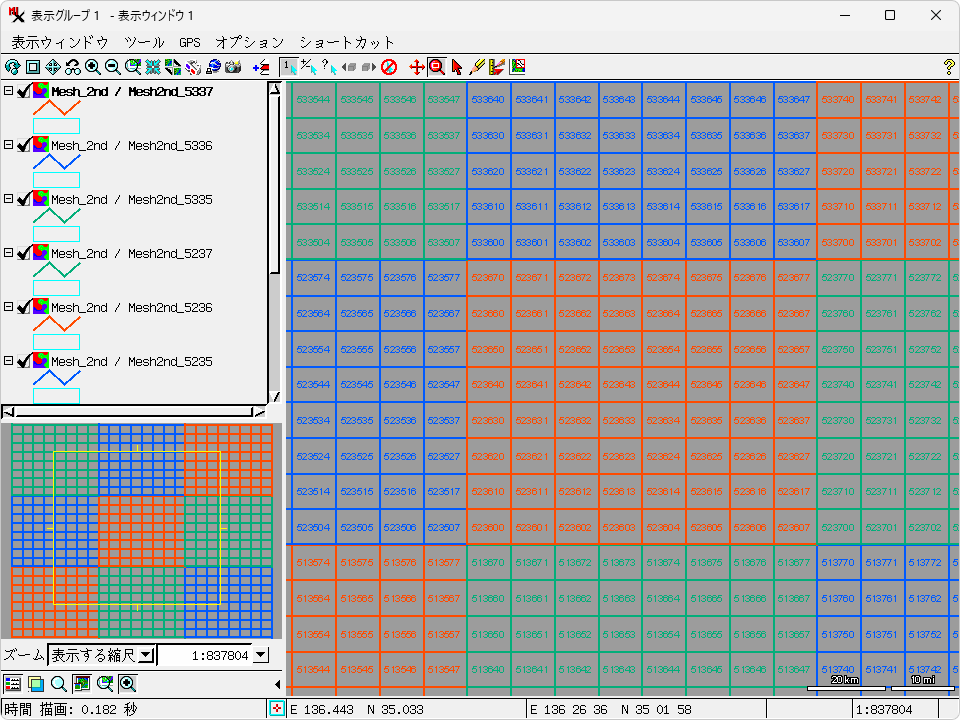

- 作成したベクターの表示例。

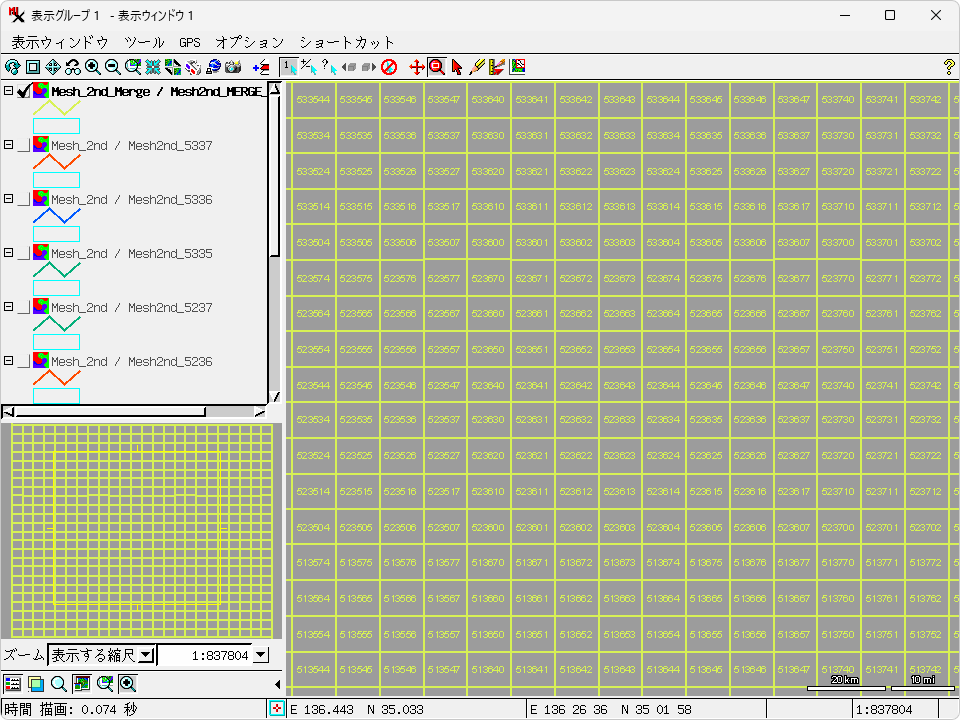

- マージしたベクターの表示例。
Ver. 2.1 (1 個の RVC ファイルに 1 次メッシュ毎に複数のベクター)
SML のダウンロード
Create2ndMesh_UTF8_v21.sml
特徴
- 作成する 2 次メッシュ(ポリゴン)を、左下と右上の 1 次メッシュコードで範囲指定します。
- 1 個の RVC ファイルに 1 次メッシュ毎に複数のベクターに分けて格納するように変更した。
- 処理時間が Ver.1.1 より格段に速くなった。(最大で約 35 倍)
使い方

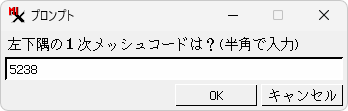

- 最初に左下の 1 次メッシュコードを指定します。
デフォルト値 --> 3022

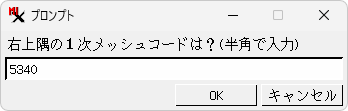

- 次に、右上の 1 次メッシュコードを指定します。
デフォルト値 --> 6853

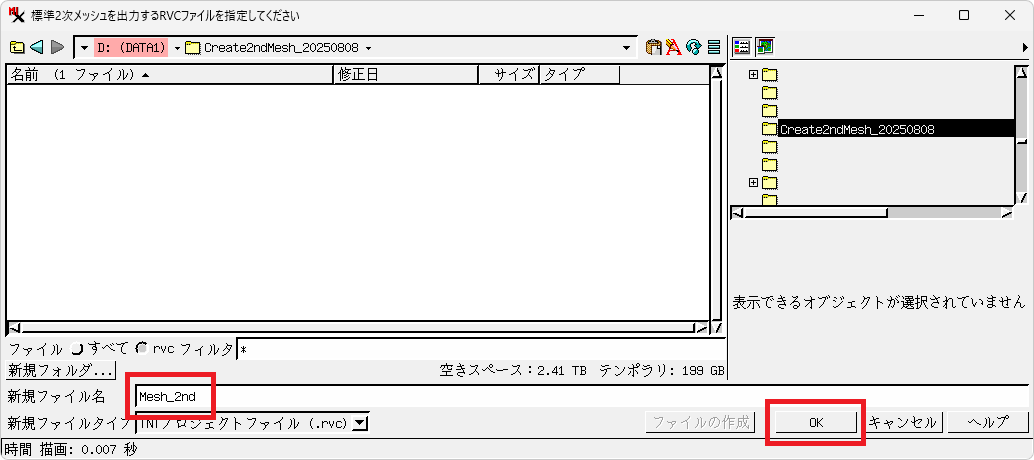

- 出力ベクターを指定します。

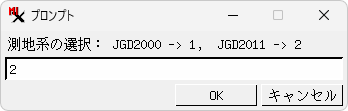

- 使用する測地系を番号で指定します。
JGD2000 --> 1, JGD2011 --> 2

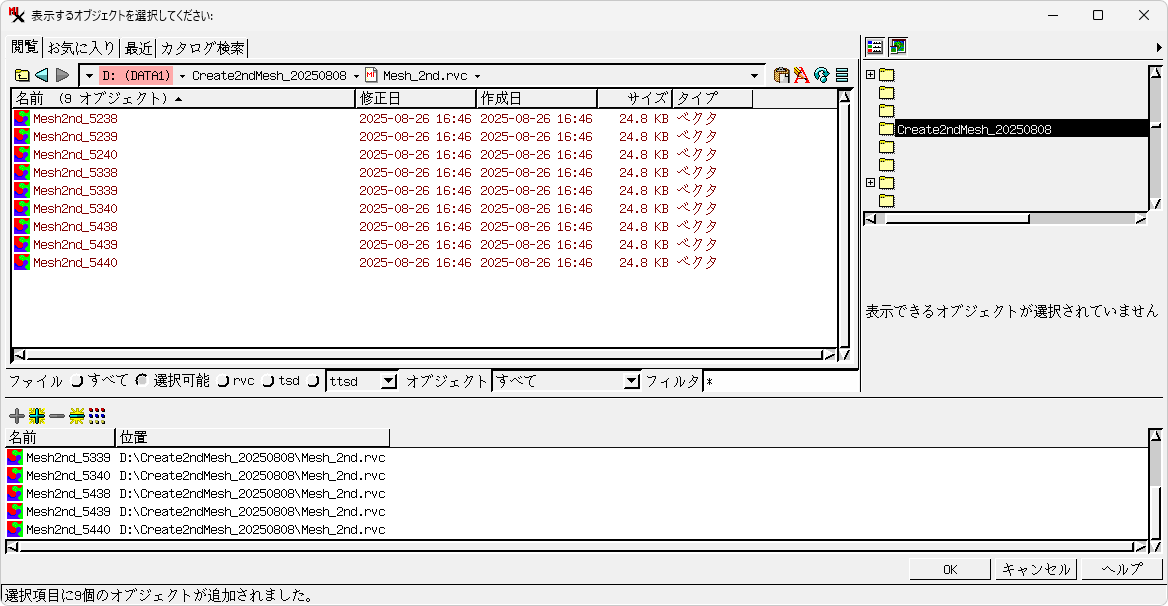

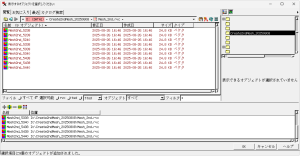

- 1 個の RVC ファイルに 1 次メッシュ毎に複数のベクターに分けて出力されました。

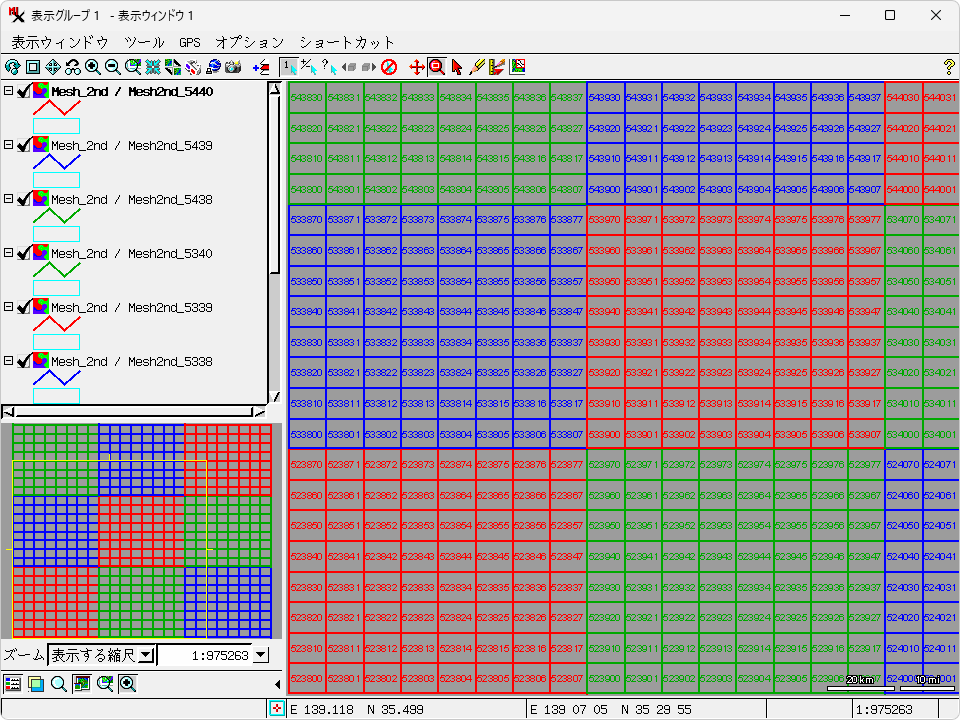

- 作成したベクターの表示例。
Ver. 1.1 (1 個の RVC ファイルに 1 個のベクター)
SML のダウンロード
Create2ndMesh_UTF8_v11.sml
特徴
- 作成する 2 次メッシュ(ポリゴン)を、左下と右上の 1 次メッシュコードで範囲指定します。
使い方
- 最初に左下の 1 次メッシュコードを指定します。
デフォルト値 --> 3022
- 次に、右上の 1 次メッシュコードを指定します。
デフォルト値 --> 6853

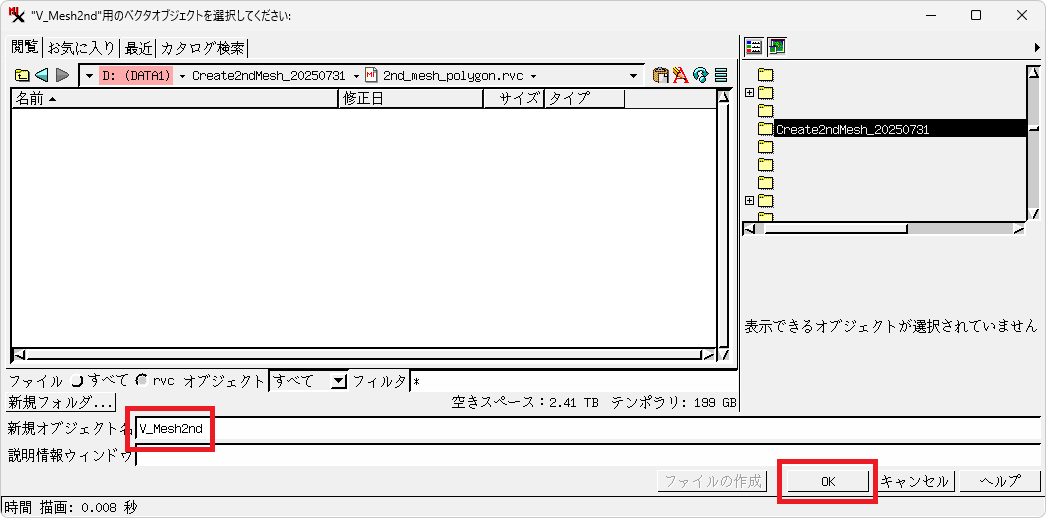

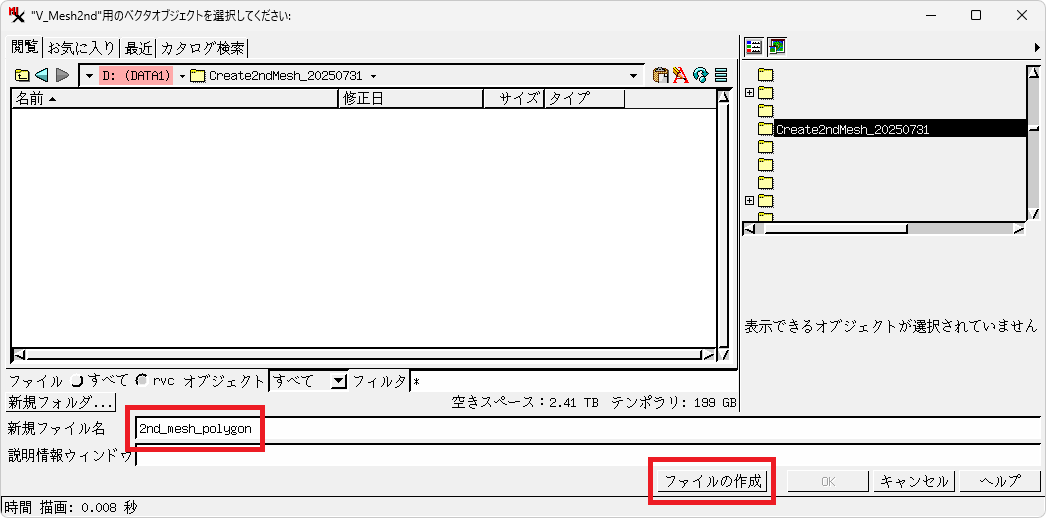

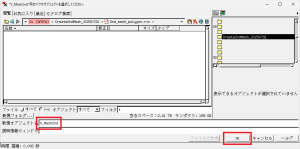

- 出力ベクターを指定します。
- 使用する測地系を番号で指定します。
JGD2000 --> 1, JGD2011 --> 2

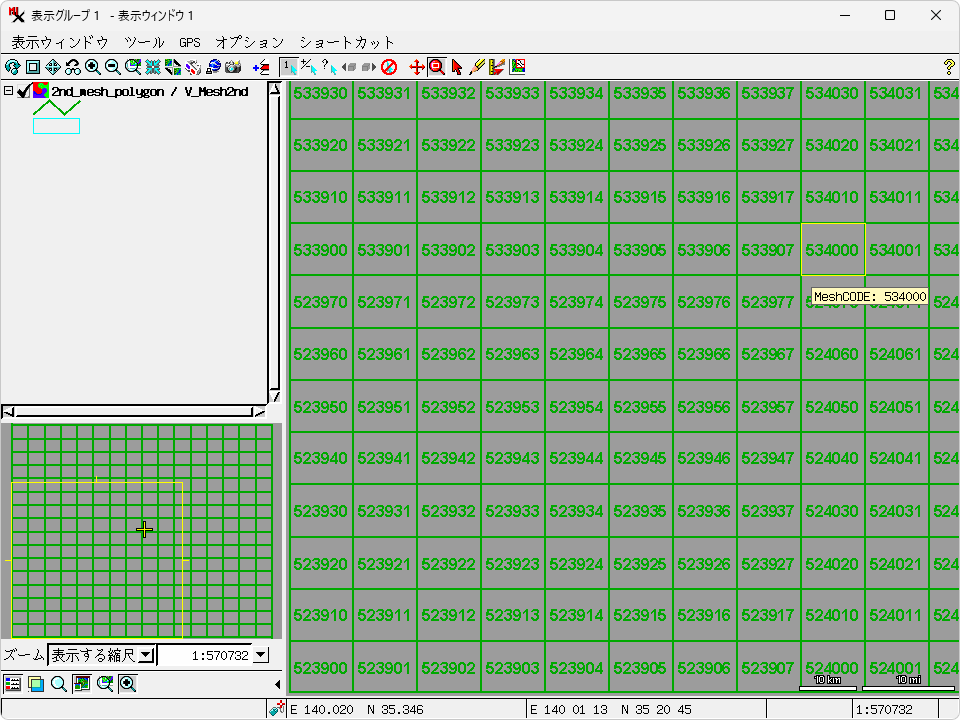

- 作成したベクターの表示例。
