数値地図50000 地図画像
インポート SML Ver. 7
(TNTmips)

動作確認

SML のダウンロード

インポート

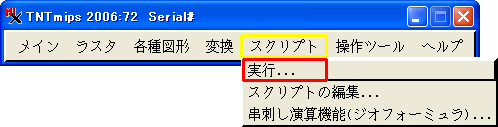

  1. TNTmips を起動し、メインメニューより 「スクリプト」 ＞ 「実行...」 を選択します。

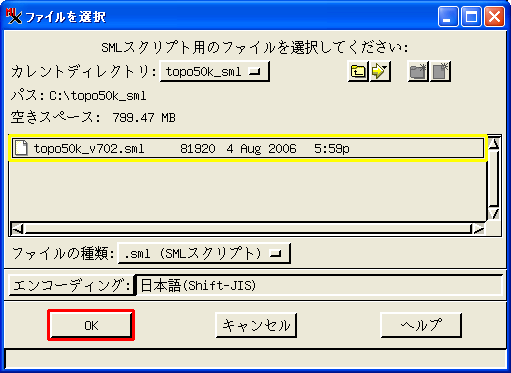

  2. ダウンロードしました SML スクリプト用のファイルを選択、エンコーディングを Shift-JIS へ変更し、[OK] ボタンをクリックします。
  3. ４つのボタンが並ぶウィンドウが現れますので、そのうちの一番左のボタンをクリックします。

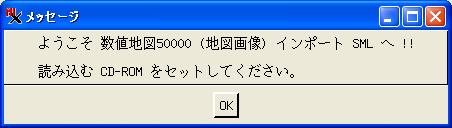

  4. メッセージが現れましたら、CD-ROM がセットされていることを確認して、[OK] ボタンをクリックします。
  5. 地形図の管理ファイルを選択
    • 世界測地系対応CD-ROM (世界測地系)

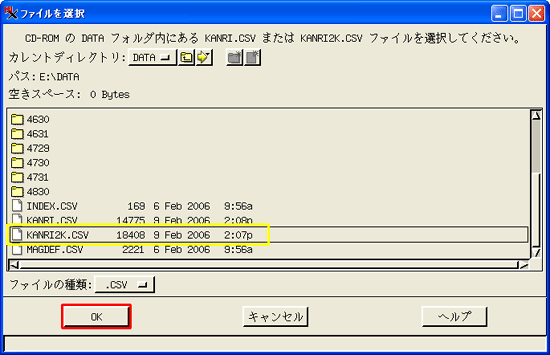

      CD-ROM の DATA フォルダ内にあります、KANRI2K.CSV ファイルを選択して [OK] ボタンをクリックします。
    • 日本測地系CD-ROM
      CD-ROM の DATA フォルダ内にあります、KANRI.CSV ファイルを選択して [OK] ボタンをクリックします。

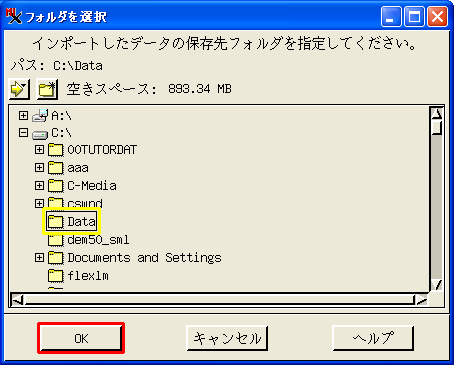

  6. インポートしたデータを保存するフォルダを指定して [OK] ボタンをクリックします。
    各ファイル名は、自動的にメッシュコードが割り振られます。
  7. 座標参照系の注意事項
    • 世界測地系対応 CD-ROM
      KANRI2K.CSV を選んだ場合は世界測地系となり、UTM 投影法で、測地系が JGD2000 になります。
      KANRI.CSV を選んだ場合は日本測地系となり、UTM 投影法で、測地系が Tokyo-Japan になります。
    • 日本測地系 CD-ROM
      KANRI.CSV を選ぶことになるので日本測地系となり、UTM 投影法で、測地系が Tokyo-Japan になります。
  8. [はい] ボタンをクリックするとインポートが始まります。処理時間はマシンスペックにもよりますが、CD-ROM １枚で、およそ30分程度かかりますので、今までの設定で問題ないようでしたら [はい] ボタンをクリックしましょう。

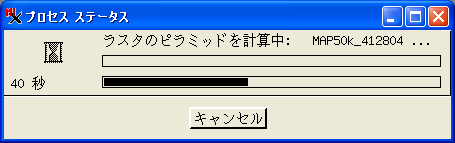

  9. 進行状況は、<ステータス> ウィンドウに表示されます。
  10. メッセージが現れますので、[OK] ボタンをクリックして完了です。

表示

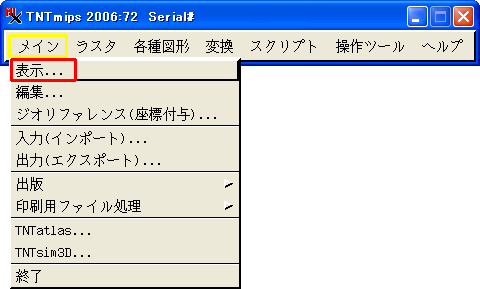

  1. メインメニューより 「メイン」 ＞ 「表示...」 を選択します。

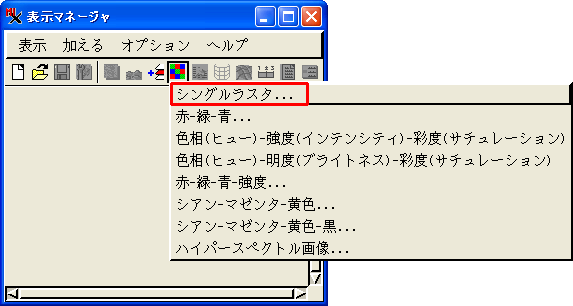

  2. <表示マネージャ> ウィンドウの [ラスタの追加...] ボタンを押して、[シングルラスタ...] を選択します。

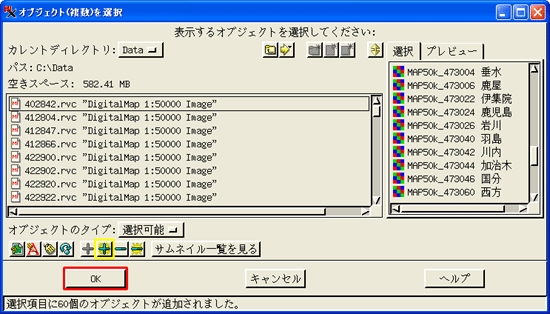

  3. インポートを行った際に指定しました「作業用フォルダ」へ移動しましたら、<表示するオブジェクトを選択してください> ウィンドウの下側の [選択されました] 欄の左上にあります、[すべてを追加] ボタンをクリックしますと、その中のラスタがすべて選択されます。あとは、[OK] ボタンをクリックするだけです。
  4. これで <表示グループ-表示ウィンドウ> には、選択した地図画像がレイヤ分けされながら、すべて表示されます。

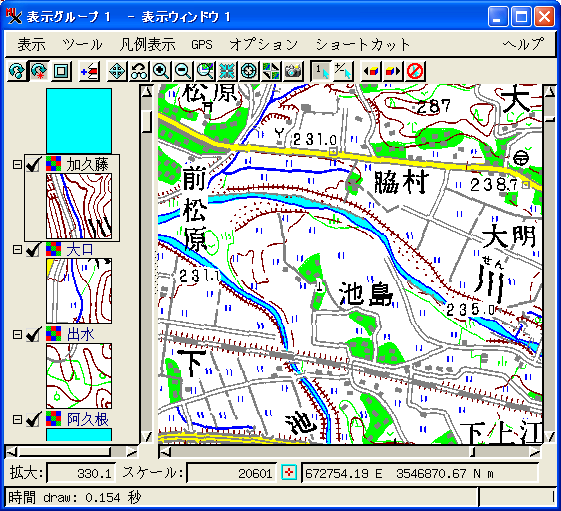

  5. ４つの図幅が隣接する場所を表示すると、このように、多少のズレがありますが、ほぼ綺麗に隣の図幅と繋がります。　しかもそれぞれ図郭線の外側を透明にしてますので、お互いの余白スペースが邪魔しません。

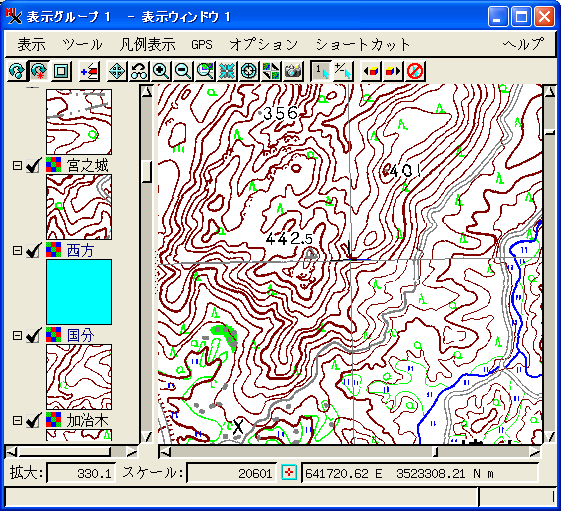

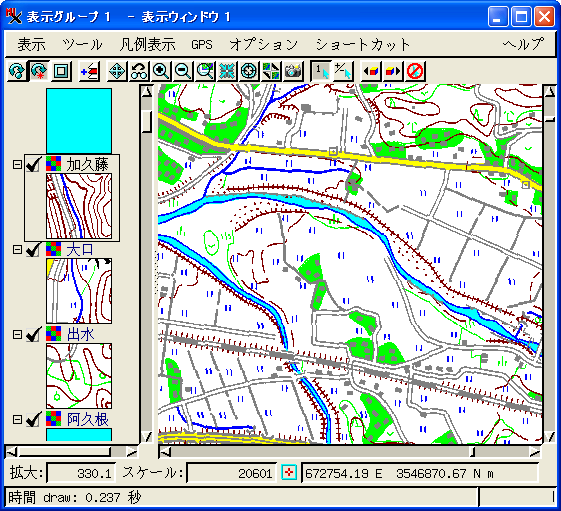

  6. またこんな表示も可能です。　通常はこのように沢山の色(版)が表示されますが...

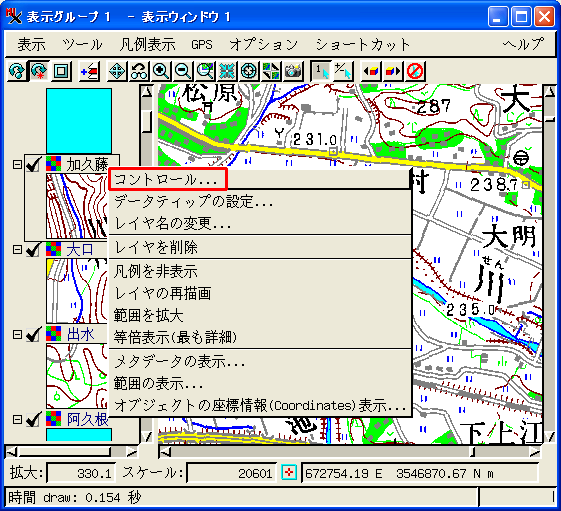

  7. 対象レイヤの凡例を右クリックしまして、[コントロール...] を選択しますと...

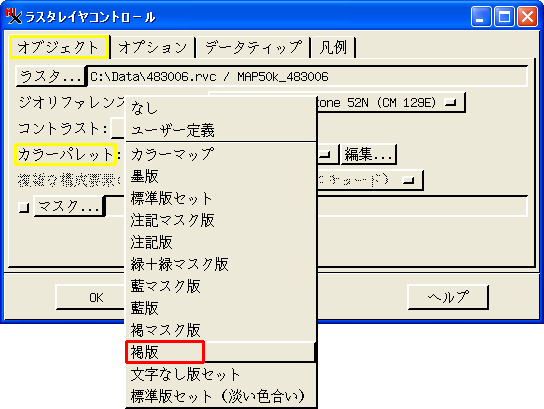

  8. <ラスタレイヤコントロール> ウィンドウが現れますので、[オブジェクト] タブへ移動しまして、カラーパレットを [カラーマップ] から別の版に切り替えます。

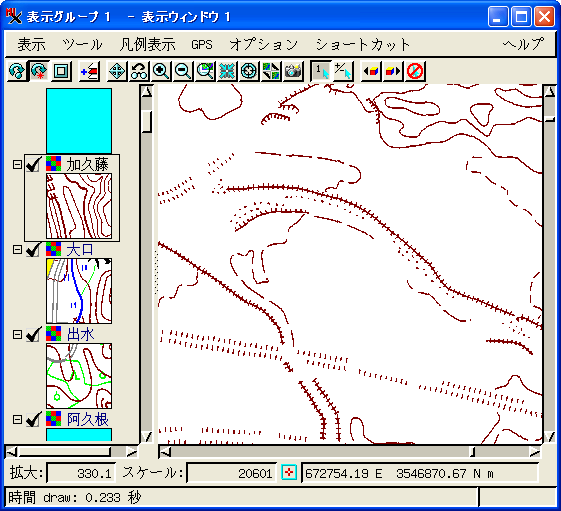

  9. [OK] ボタンを押すと、<表示グループ-表示ウィンドウ> が書き換わり、例えば褐版を選んだ場合には、等高線だけが表示されます。　文字の裏側の等高線もキチンと表現されていることにご注目ください。
  10. それぞれの版だけを表示するのいいですが、実用的な表示方法はこのように文字表示だけを消してしまうといった事も可能ですので、いろいろと試してみてください。

技術情報

透明処理

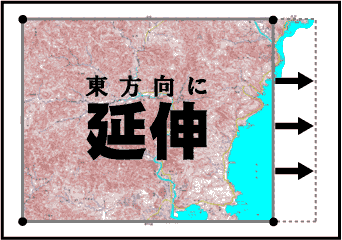

延伸処理

図郭線の直線近似

メタデータ

  1. 各地図画像には、地図の発行年月日がメタデータとして記録されています。

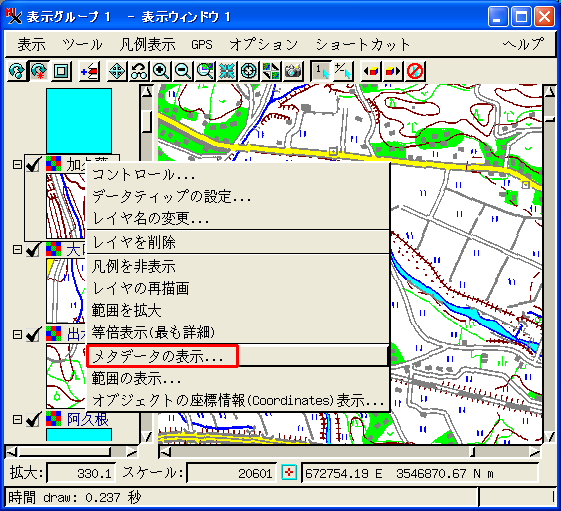

    <表示グループ-表示ウィンドウ> の凡例を右クリックして、[メタデータの表示...] を選択すると...
  2. このように、発行年月日の情報を確認することができます。

作成
更新
