ラスタの条件分け
(Datum ワークステーション)

Ver.1.0

GSF のダウンロード

simple_divide_v10.gsf

処理内容

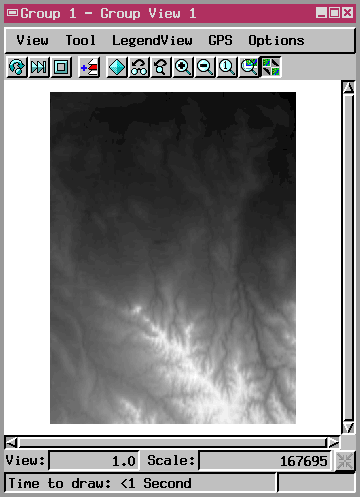

• ここに、0 ～ 255 の幅 (8bit unsigned) を持った標高データがあります。


  ( サンプルデータは　data/litedata/cb_data/cb_tm.rvc　ELEVATION )
• この標高データを高さごとに、

  　   　  0m を 0
  　  1～100m を 1
  　101～150m を 2
  　151～200m を 3
  　201～255m を 4

  というように、５分類して数字を割り振ります。
• この処理は、通常のメニュー操作だけで簡単に行うことができません。しかし、ジオフォーミュラを使えばラクラクです。

操作手順

1. TNTmips のメインメニューより、Process/Geofomura... をクリックして Geoformula を起動しましょう。

2. 次に３つの選択肢の中から Open an existing formula を選択して...

3. 先ほどダウンロードした simple_divide_v10.gsf を開きます。

4. Select Object ウィンドウが現れますので標高データを選択します。

5. あとは、Script のタブへ移動して、条件式が次のように記述されているか確認してみてください。



   #### ここから条件式
   if ( A == 0 ) 0 else
   if (( A > 0 ) and ( A <= 100 )) 1 else
   if (( A > 100 ) and ( A <= 150 )) 2 else
   if (( A > 150 ) and ( A <= 200 )) 3 else 4
   #### ここまで条件式

6. 出力データは Output タブへ移って Raster Type を 4bit-integer に Match Reference チェックをオンにして、標高ラスタを再度選択しましょう。

7. 最後に File/Run... メニューを選択すると、出力先ラスタを選択して処理が始まります。といってもあっという間に完了すると思いますが。

8. 実際に出力されたデータを確認してみてください。単なる色分けではなく、数値として置き換えられていることに気づかれると思います。



解説

メールマガジン 第36号「条件式から串刺し演算まで...」 2002/02/22

2002年2月22日 作成
