複数ベクタを KML に一括変換する SML
(TNTmips)

同一データベース構造を持つ複数のベクタオブジェクトを、Google Earth の KML ファイルに一括して変換する SML です。

Ver. 4 (2015.11.27)

特徴

• Google Earth 上でポリゴンをクリックをすると、属性テーブルから設定されたデータティップが Info Baloon 表示されます。
• 出力する座標(緯度経度)の精度をユーザが指定できます(既定値：小数点以下5桁)。

Ver. 4 の主な改善点

• コメント行や不要なステートメント行の削除を行い、プログラムを見通し良くしました。
• Ver. 3 までのテーブル番号とフィールド数の手入力をやめ、テーブルを選択する方式に変更しました。
• 上記変更に伴い、SML の操作画面を改変しました。

使用可能な TNTmips のバージョン

2015年11月18日以降の TNTmips v2014 / v2015 でご使用ください。

対象データの形式

• 変換対象のベクタオブジェクトは１個ずつ、別々の RVC ファイルに格納されていなければいけません。
• RVC ファイル名とオブジェクト名は同一である必要があります。
  (例) 5236_d.rvc / 5236_d
• 変換対象の RVC ファイルは全て１つのフォルダ(フォルダ名は任意)に格納してください。

SML のダウンロード

multi_kml_export_sjis_20151127.sml

サンプルデータのダウンロード

• rvc_input_files.zip

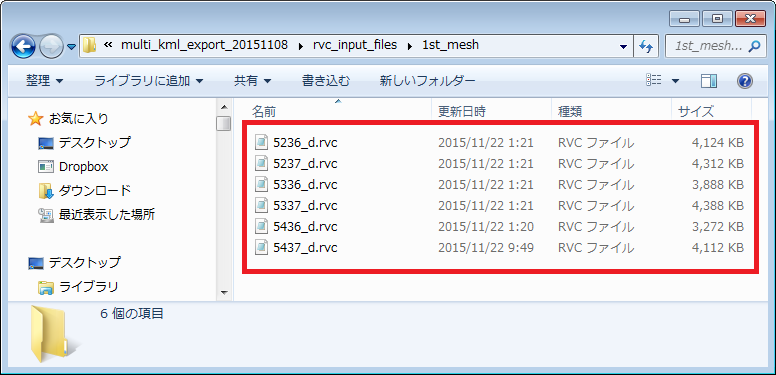

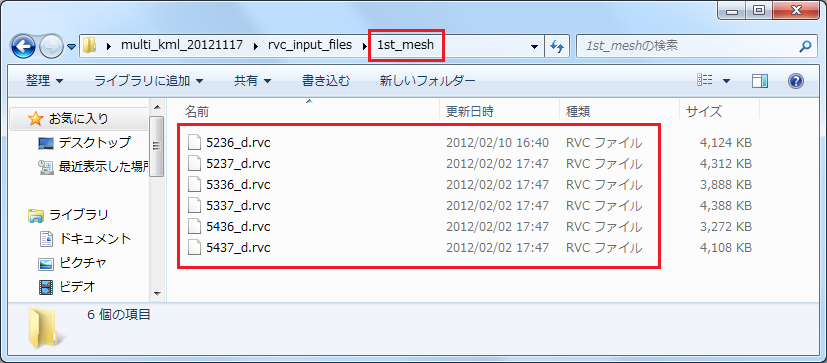

• ６個のRVCファイル(ベクタオブジェクト)が「1st_mesh」というフォルダに入っています。


クエリファイルのダウンロード

• geol_html_kanji_fieldname_qry_SJIS.txt
• クエリファイルとは、TNTmips のマルチライン・データティップ用のクエリファイルであり、これを使って Google Earth で属性等のバルーン表示をしています。

• クエリは HTML で記載されており、TNTmips ではマルチライン・データティップと呼ばれています。
• マルチライン・データティップの作り方を参考にして、自分の目的に合ったバルーンを作ることができます。
• クエリを作る前に、このサンプルデータでまずは SML の操作に慣れることをお勧めします。

操作手順

１）スクリプトの実行

1. TNTmips V2015 を起動します。
2. [スクリプト]＞[実行]メニューを選択。

3. SMLを選択します。
   選択の際、SML中でメッセージなどに日本語を使用している関係で、エンコーディングを"Shift-JIS"または"Japanese"にしてください。

4. 次のようなウィンドウが開きます。

5. [入力フォルダ]ボタンを押し、KMLに変換するRVCファイルが入ったフォルダを選択します。

6. [テーブル選択]ボタンを押し、インフォバルーンに出す属性情報があるテーブルを選択します。

7. KMLファイルに出力されるX, Y座標の小数点以下の桁数はデフォルトで５桁です。
   変更したい場合は [座標精度(小数点桁数)]：フィールドに希望する小数点以下桁数を入力します。

8. [クエリファイル]ボタンを押し、Google Earthで属性のバルーン表示を行うためのクエリファイルを選択します。

9. [出力フォルダ]ボタンを押して、KMLファイルを出力するフォルダを指定します。


10. 最後に[作業フォルダ]ボタンを押し、中間RVCファイル生成用の一時フォルダを指定します。
    このフォルダは、ベクタからKMLファイルをレンダリングする際、入力べクタをこのフォルダにコピーして、クエリファイルよりバルーン用のデータティップ・フィールドを生成しています。
    チェック用の中間ファイルですので、KML変換が終了したら、フォルダ内に出来たファイルは削除してかまいません。

11. 全部のボタンをセットし終わったら、[実行]ボタンを押します。

12. 処理が開始します。

13. 終了すると、終了のメッセージがウィンドウ下部に表示されます。

14. [閉じる]ボタンを押して、ウィンドウを閉じます。
15. 以上で変換は終了です。

２）出力フォルダを見ましょう。

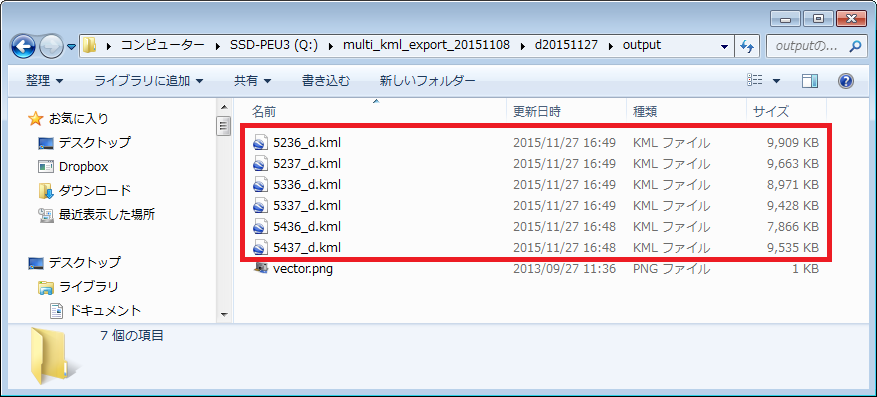

1. 出力フォルダには、入力フォルダと同数のKMLファイルが出来ています。

2. その中の１つのKMLファイルをダブルクリックして、Google Earthで表示してみます。

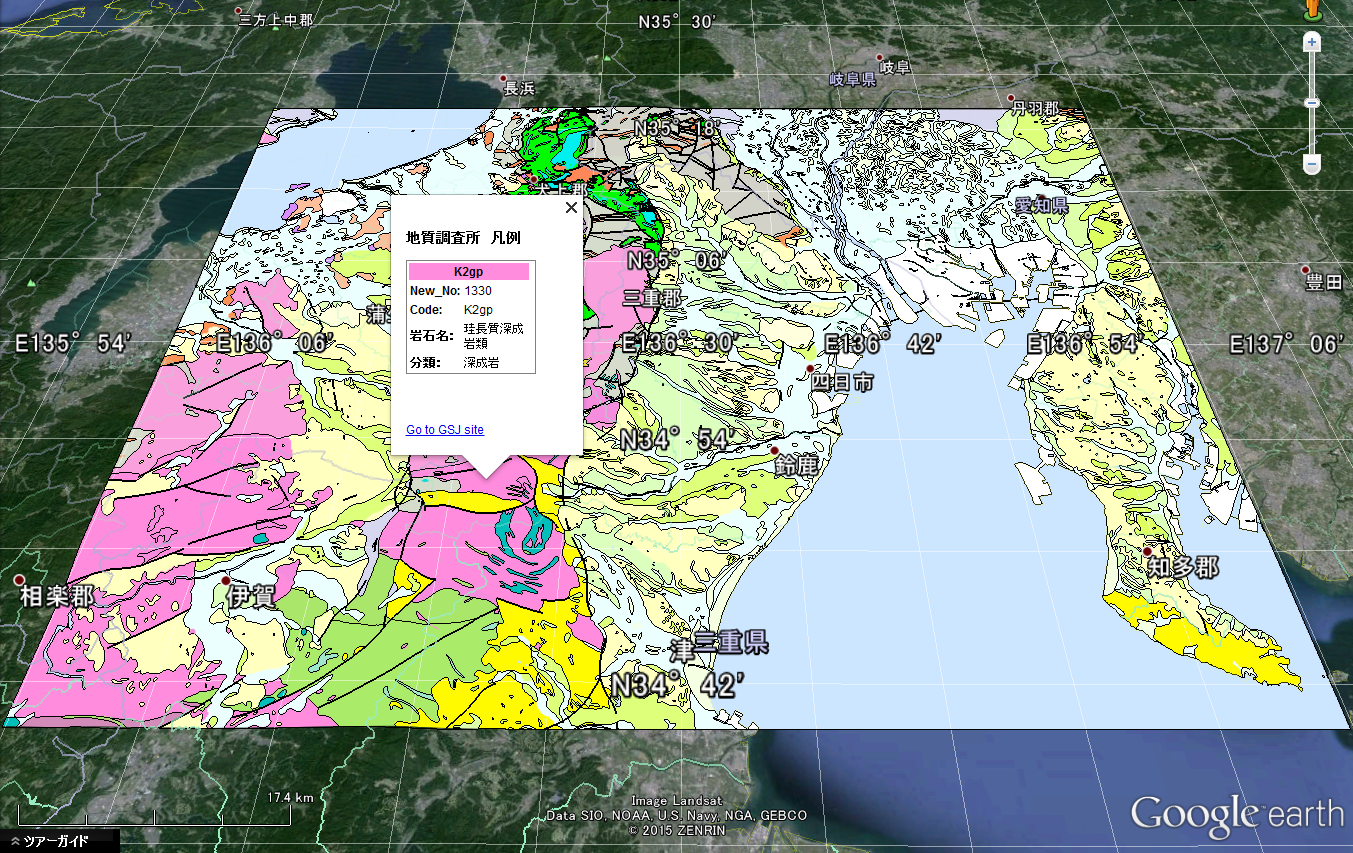

   ポリゴンの上でマウスクリックすると、下図のようなバルーンが表示されます。


プログラム作成、更新：RWP、輪座
解説文：輪座

Ver. 3 (2012.11.19)

Ver. 3 の主な改善点

• 出力する座標の小数点桁数をユーザが設定出来るようにしました。

使用可能な TNTmips のバージョン

• TNTmips v2012 以降のバージョンでご使用ください。
• V2011 以前のバージョンでも SML は動きますが、Google Earth で表示するバルーンの文字が正しく表示されません。
• (注)DV2012 の有効期間はインストール後30日です。30日過ぎましたら起動できなくなります。
  その時は、新たな dv2012 をマイクロイメージ社サイトからダウンロードして再度インストールを行ってください。
  インストールがうまく行かない場合は、2012 のフォルダをゴミ箱に捨てるか、アンインストールをしてから、再びインストールしてください。

対象データの形式

• 変換対象のベクタオブジェクトは１個ずつ、別々の RVC ファイルに格納されていなければいけません。
• RVC ファイル名とオブジェクト名は同一である必要があります。
  (例) 5236_d.rvc / 5236_d
• 変換対象の RVC ファイルは全て１つのフォルダ(フォルダ名は任意)に格納してください。

SML のダウンロード

multi_kml_export_sjis_20120919.sml

サンプルデータのダウンロード

• rvc_input_files.zip
• ６個の RVC ファイル(ベクタオブジェクト)が「1st_mesh」というフォルダに入っています。


クエリファイルのダウンロード

• geol_html_kanji_fieldname_qry_SJIS.txt
• クエリファイルとは、TNTmips のマルチライン・データティップ用のクエリファイルであり、これを使って Google Earth で属性等のバルーン表示をしています。

• クエリは HTML で記載されており、TNTmips ではマルチライン・データティップと呼ばれています。
• マルチライン・データティップの作り方を参考にして、自分の目的に合ったバルーンを作ることができます。
• クエリを作る前に、このサンプルデータでまずは SML の操作に慣れることをお勧めします。

操作手順

１）スクリプトを実行する前に、バルーンに出す属性情報があるテーブルの "NumFields" (フィールド数)と "TableNumber" (テーブル番号)を求めます。

1. TNTmips V2012 を起動します。
2. ［ツール］ ＞ ［ファイルマネージャ］ を選択。

3. KML へ出力するポリゴンのバルーンで表示するテーブルのプロパティを開く。

4. "NumFields" と "TableNumber" を確認する。このテーブルの場合は、"NumFields" が 25、"TableNumber" が 2 となる。


２）スクリプトの実行

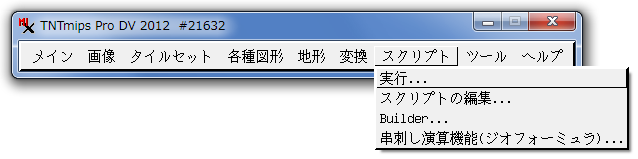

1. [スクリプト] ＞ [実行] メニューを選択。

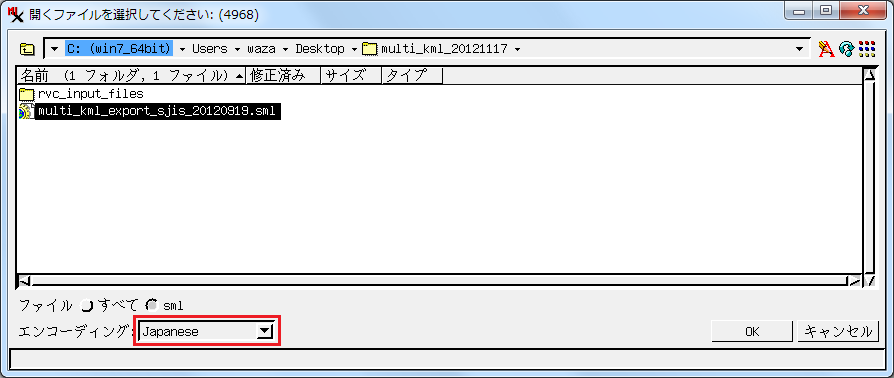

2. SML を選択します。
   選択の際、SML 中でメッセージなどに日本語を使用している関係で、エンコーディングを "Japanese" または "Shift-JIS" にしてください。

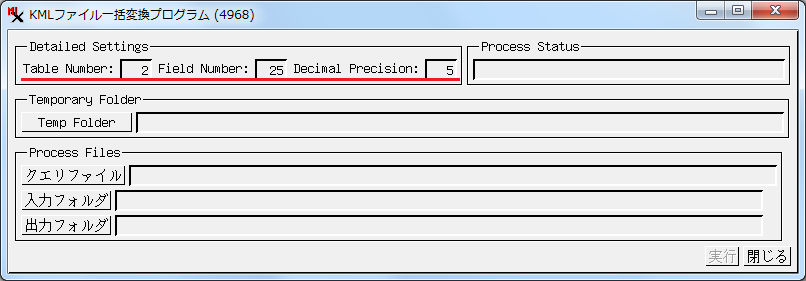

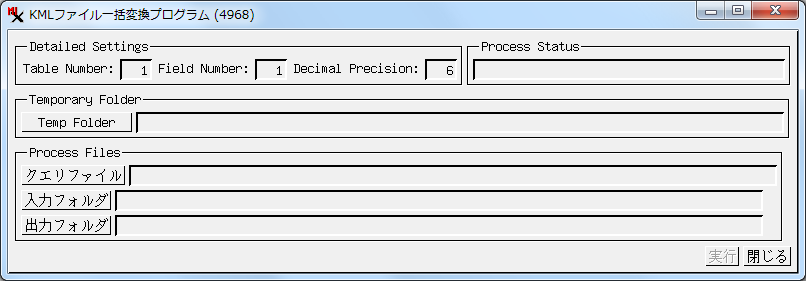

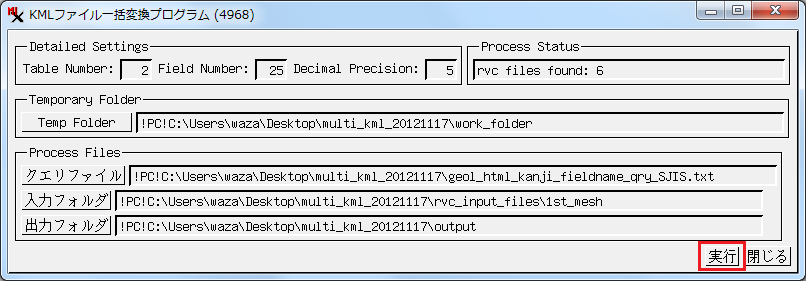

3. 次のようなウィンドウが開きます。

4. 先程調べた "NumFields" と "TableNumber" を入力します。また KML ファイルへ出力される X, Y 座標の小数点以下の桁数はデフォルトで６桁です。
   変更したい場合は "Decimal Precision" フィールドに、ご希望の小数点以下桁数を入力します。

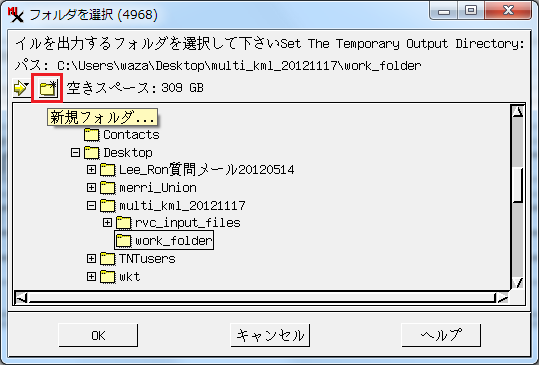

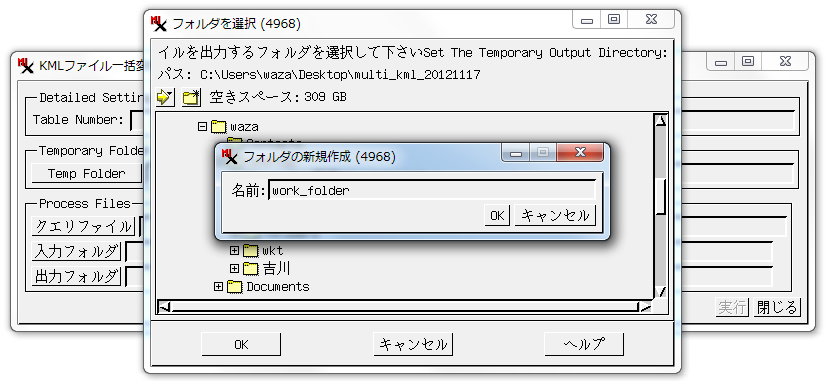

5. [Temp Folder] ボタンを押し、計算用のテンポラリ(一時的)フォルダを指定します。
   このフォルダは、ベクタから KML ファイルをレンダリングする際、べクタをこのフォルダにコピーして、クエリファイルよりバルーン用のデータティップ・フィールドを生成しています。処理用の中間ファイルですので、KML 変換が終了したら、フォルダ内に出来たファイルは削除してかまいません。

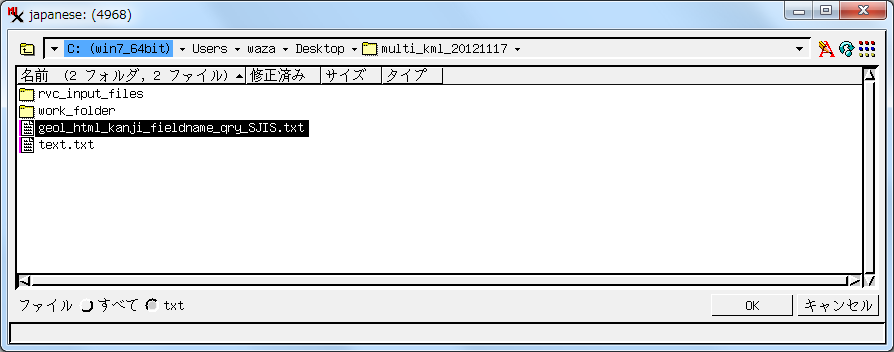

6. [クエリファイル] ボタンを押し、Google Earth で属性のバルーン表示を行うためのクエリファイルを選択します。

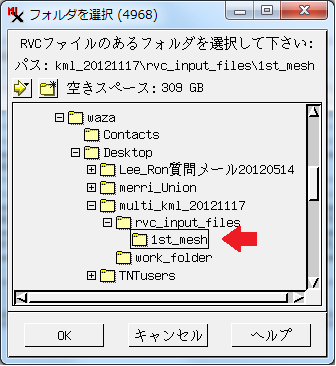

7. 次に、[入力フォルダ] ボタンを押し、RVC ファイルが入ったフォルダを選択します。

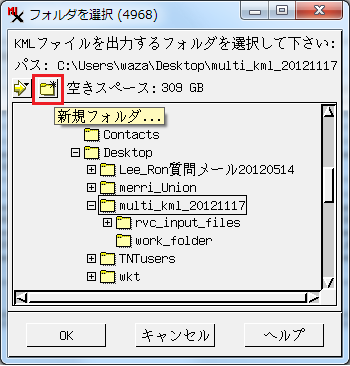

8. 最後に、[出力フォルダ] ボタンを押して、KML ファイルを出力するフォルダを指定します。


9. セットし終わったら、[実行] ボタンを押します。

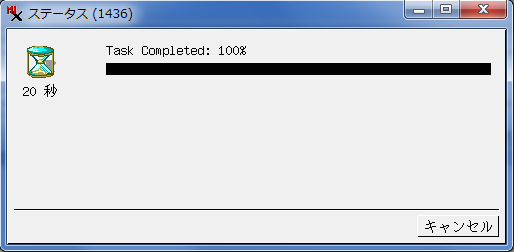

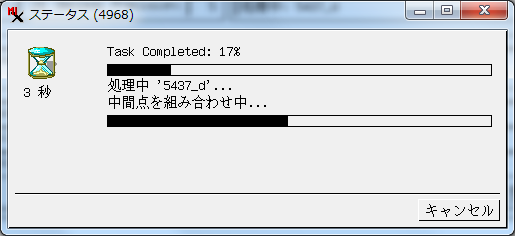

10. 処理が開始します。

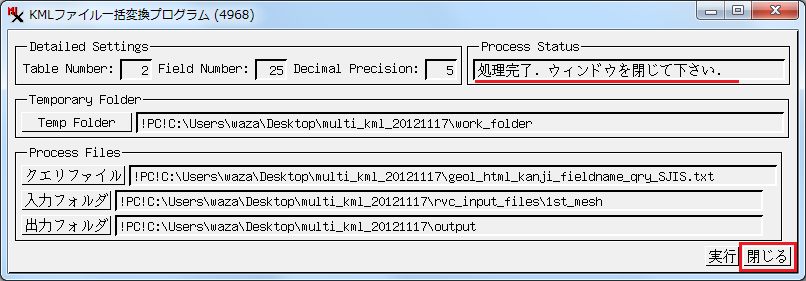

11. 終了すると、終了のメッセージがウィンドウ上部に表示されます。

12. [閉じる] ボタンを押して、ウィンドウを閉じます。

13. 以上で変換は終了です。

３）出力フォルダを見ましょう。

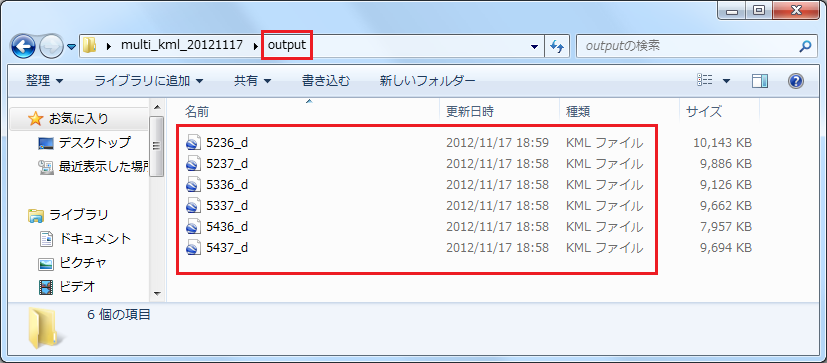

1. 出力フォルダには、入力フォルダと同数の KML ファイルが出来ているはずです。

2. その中の１つの KML ファイルをダブルクリックして、Google Earth で表示してみます。

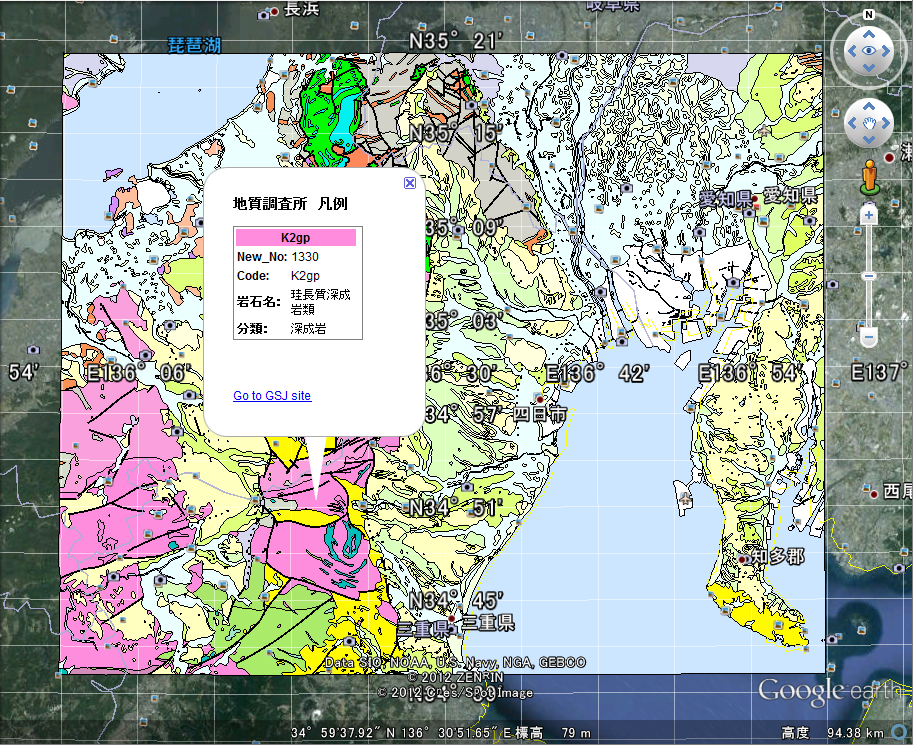

   ポリゴンの上でマウスクリックすると、下図のようなバルーンが表示されます。


改善すべき点

• "NumFields" と "TableNumber" を自動認識させる。

プログラム作成：RWP
解説文：輪座

Ver. 2 (2012.2.20)

使用可能な TNTmips のバージョン

• TNTmips v2012 以降のバージョンでご使用ください。
• V2011 以前のバージョンでも SML は動きますが、Google Earth で表示するバルーンの文字が正しく表示されません。
• (注)DV2012 の有効期間はインストール後30日です。30日過ぎましたら起動できなくなります。
  その時は、新たな dv2012 をマイクロイメージ社サイトからダウンロードして再度インストールを行ってください。
  インストールがうまく行かない場合は、2012 のフォルダをゴミ箱に捨てるか、アンインストールをしてから、再びインストールしてください。

対象データの形式

• 変換対象のベクタオブジェクトは１個ずつ、別々の RVC ファイルに格納されていなければいけません。
• RVC ファイル名とオブジェクト名は同一である必要があります。
  (例) 5236_d.rvc / 5236_d
• 変換対象の RVC ファイルは全て１つのフォルダ(フォルダ名は任意)に格納してください。

SML のダウンロード

multi_kml_export_sjis_20120220.sml

サンプルデータのダウンロード

• rvc_input_files.zip
• ６個の RVC ファイル(ベクタオブジェクト)が「1st_mesh」というフォルダに入っています。


クエリファイルのダウンロード

• geol_html_kanji_fieldname_qry_SJIS.txt
• クエリファイルとは、TNTmips のマルチライン・データティップ用のクエリファイルであり、これを使って Google Earth で属性等のバルーン表示をしています。

• 自分のデータを使う前に、このサンプルデータで操作に慣れてください。

操作手順

１）スクリプトを実行する前の準備

1. SML をダウンロードしたら、SML と同じ場所に "xxtemp" という名前で新規フォルダを作ってください。
   このフォルダは、ベクタから KML ファイルをレンダリングする際、べクタをこのフォルダにコピーして、クエリファイルよりバルーン用のデータティップ・フィールドを生成しています。処理用の中間ファイルですので、KML 変換が終了したら、フォルダ内に出来たファイルは削除してかまいません。

2. TNTmips(dv2012)を起動します。
3. このスクリプトでは "NumFields" と "TableNumber" が必要になります。"NumFields" と "TableNumber" は出力するオブジェクト毎に TNTmips が割り当てています。
4. ［ツール］ ＞ ［ファイルマネージャ］ を選択。

5. KML へ出力するポリゴンのバルーンで表示するテーブルのプロパティを開く。

6. "NumFields" と "TableNumber" を確認する。このテーブルの場合は、"NumFields" が 25、"TableNumber" が 2 となる。


２）スクリプトの実行

1. [スクリプト] ＞ [実行] メニューを選択。

2. SML を選択します。
   選択の際、SML 中でメッセージなどに日本語を使用している関係で、エンコーディングを "Japanese" または "Shift-JIS" にしてください。

3. 先程調べた "NumFields" と "TableNumber" を入力します。

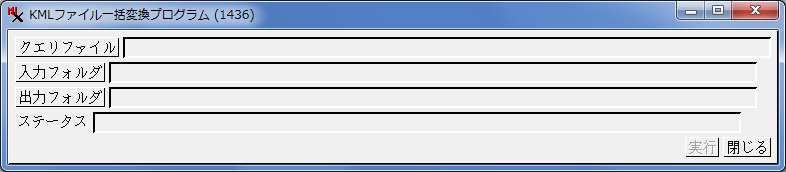

4. 次のようなウィンドウが開きます。

5. [クエリファイル] ボタンを押し、Google Earth で属性のバルーン表示を行うためのクエリファイルを選択します。

6. 次に、[入力フォルダ] ボタンを押し、RVC ファイルが入ったフォルダを選択します。

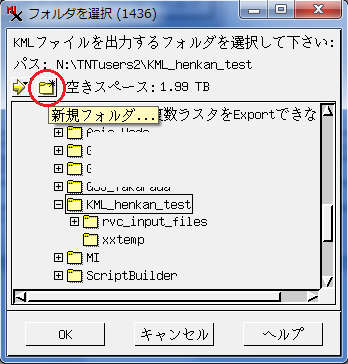

7. 最後に、[出力フォルダ] ボタンを押して、KML ファイルを出力するフォルダを指定します。

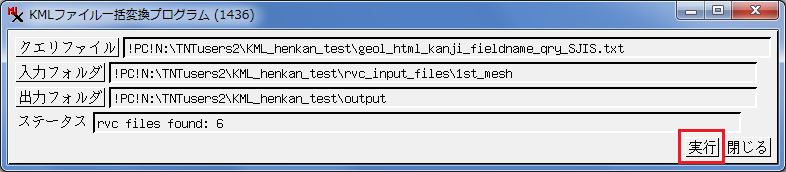

8. セットし終わったら、[実行] ボタンを押します。

9. 処理が開始します。

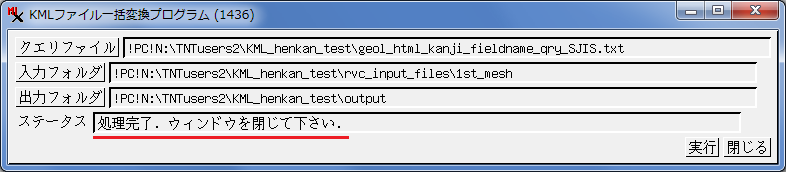

10. 終了すると、終了のメッセージがウィンドウ下部に表示されます。

11. [閉じる] ボタンを押して、ウィンドウを閉じます。
12. 以上で変換は終了です。

３）出力フォルダを見ましょう。

1. 出力フォルダには、入力フォルダと同数の KML ファイルが出来ているはずです。

2. その中の１つの KML ファイルをダブルクリックして、Google Earth で表示してみます。
   ポリゴンの上でマウスクリックすると、下図のようなバルーンが表示されます。


バルーンについて

• バルーンで表示する情報は、クエリファイルによって生成されます。
  クエリは HTML で記載されており、TNTmips ではマルチライン・データティップと呼ばれています。
  マルチライン・データティップの作り方を参考にして、自分の目的に合ったバルーンを作ることができます。

改善すべき点

• "NumFields" と "TableNumber" を自動認識させる。
• "xxtemp" フォルダを自動生成するようにする。

解説文：輪座、藤田

Ver. 1 (2011.12.16)

使用可能な TNTmips のバージョン

• TNTmips v2012 以降のバージョンでご使用ください。
• V2011 以前のバージョンでも SML は動きますが、Google Earth で表示するバルーンの文字が正しく表示されません。
• (注)DV2012 の有効期間はインストール後30日です。30日過ぎましたら起動できなくなります。
  その時は、新たな dv2012 をマイクロイメージ社サイトからダウンロードして再度インストールを行ってください。
  インストールがうまく行かない場合は、2012 のフォルダをゴミ箱に捨てるか、アンインストールをしてから、再びインストールしてください。

対象データの形式

• 変換対象のベクタオブジェクトは１個ずつ、別々の RVC ファイルに格納されていなければいけません。
• RVC ファイル名とオブジェクト名は同一である必要があります。
  (例) 5236_d.rvc / 5236_d
• 変換対象の RVC ファイルは全て１つのフォルダ(フォルダ名は任意)に格納してください。

SML のダウンロード

multi_kml_export_sjis.sml

サンプルデータのダウンロード

• rvc_input_files.zip

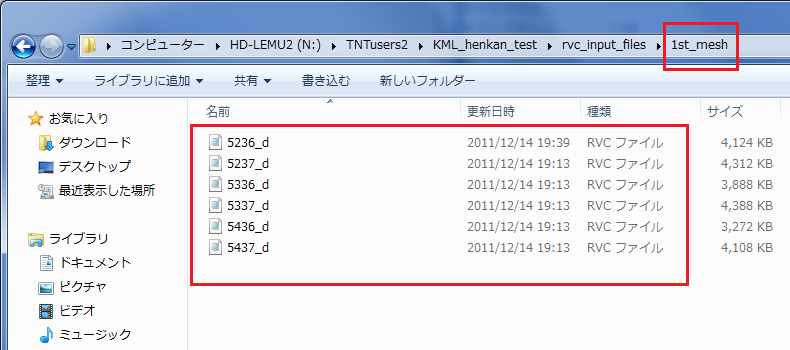

• ６個の RVC ファイル(ベクタオブジェクト)が「1st_mesh」というフォルダに入っています。


クエリファイルのダウンロード

• geol_html_kanji_fieldname_qry_SJIS.txt
• クエリファイルとは、TNTmips のマルチライン・データティップ用のクエリファイルであり、これを使って Google Earth で属性等のバルーン表示をしています。

• 自分のデータを使う前に、このサンプルデータで操作に慣れてください。

操作手順

１）スクリプトを実行する前の準備

1. SML をダウンロードしたら、SML と同じ場所に "xxtemp" という名前で新規フォルダを作ってください。
   このフォルダは、ベクタから KML ファイルをレンダリングする際、べクタをこのフォルダにコピーして、クエリファイルよりバルーン用のデータティップ・フィールドを生成しています。処理用の中間ファイルですので、KML 変換が終了したら、フォルダ内に出来たファイルは削除してかまいません。


２）スクリプトの実行

1. TNTmips(dv2012) を起動します。
2. [スクリプト] ＞ [実行] メニューを選択。

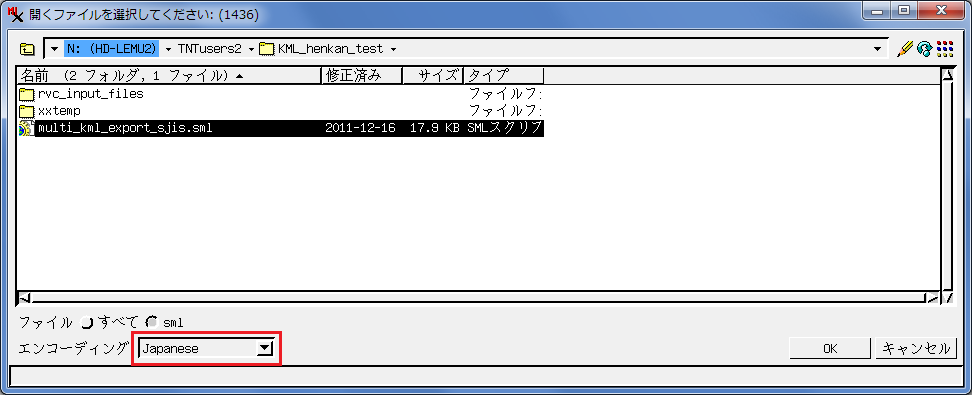

3. SML を選択します。
   選択の際、SML 中でメッセージなどに日本語を使用している関係で、エンコーディングを "Japanese" または "Shift-JIS" にしてください。

4. 次のようなウィンドウが開きます。

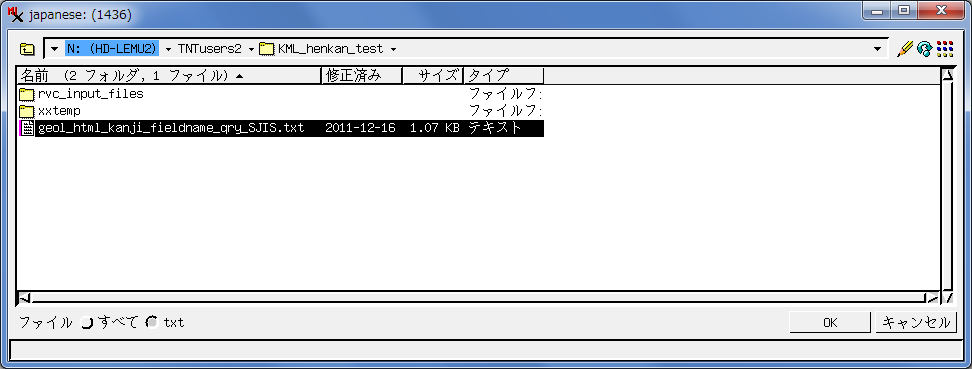

5. [クエリファイル] ボタンを押し、Google Earth で属性のバルーン表示を行うためのクエリファイルを選択します。

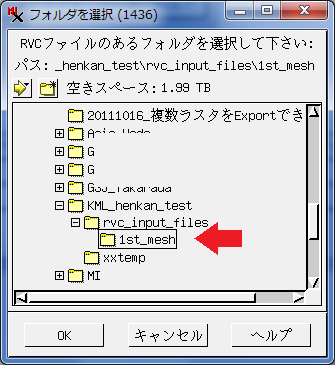

6. 次に、[入力フォルダ] ボタンを押し、RVC ファイルが入ったフォルダを選択します。

7. 最後に、[出力フォルダ] ボタンを押して、KML ファイルを出力するフォルダを指定します。


8. セットし終わったら、[実行] ボタンを押します。

9. 処理が開始します。

10. 終了すると、終了のメッセージがウィンドウ下部に表示されます。

11. [閉じる] ボタンを押して、ウィンドウを閉じます。
12. 以上で変換は終了です。

３）出力フォルダを見ましょう。

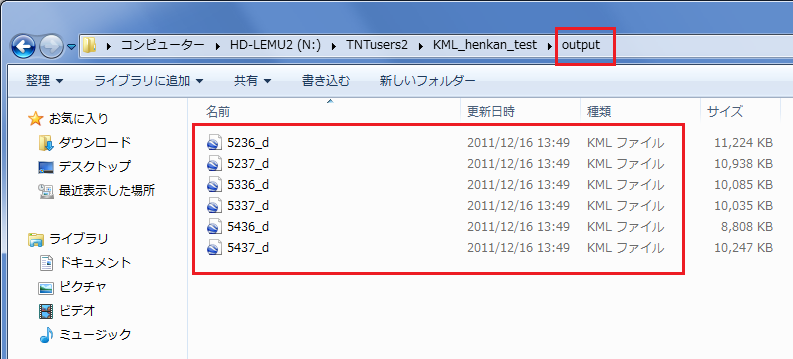

1. 出力フォルダには、入力フォルダと同数の KML ファイルが出来ているはずです。

2. その中の１つの KML ファイルをダブルクリックして、Google Earth で表示してみます。

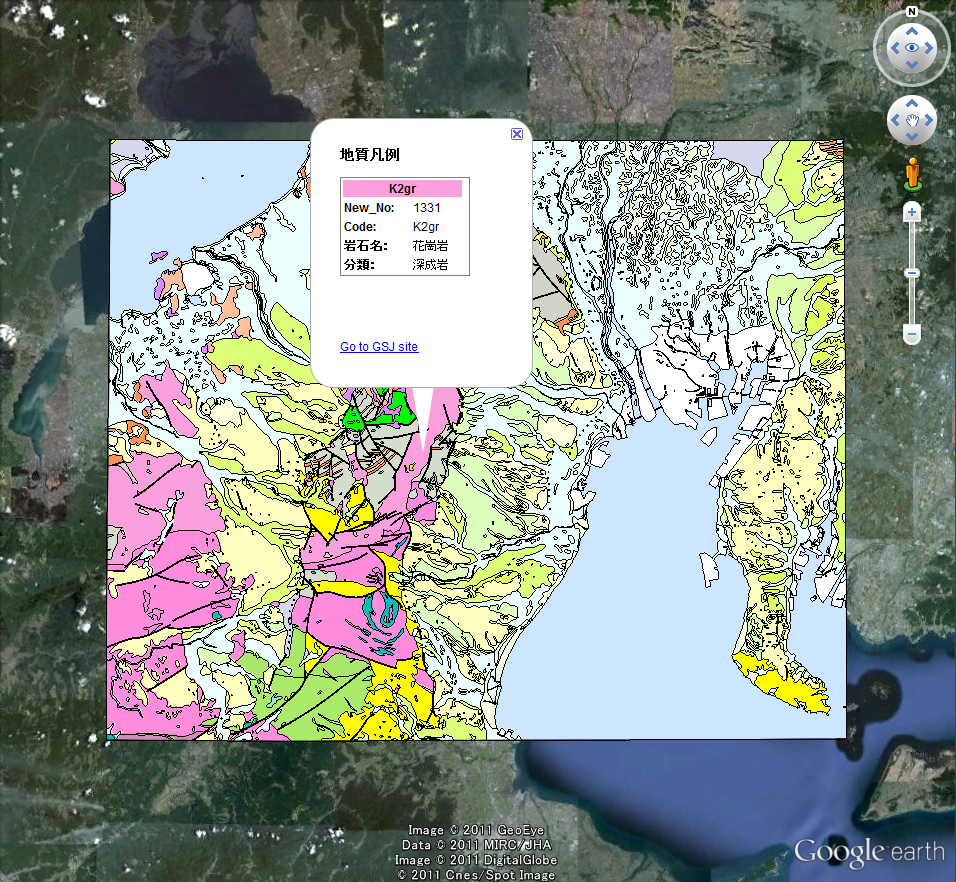

   ポリゴンの上でマウスクリックすると、下図のようなバルーンが表示されます。


バルーンについて

• バルーンで表示する情報は、クエリファイルによって生成されます。
  クエリは HTML で記載されており、TNTmips ではマルチライン・データティップと呼ばれています。
  マルチライン・データティップの作り方を参考にして、自分の目的に合ったバルーンを作ることができます。

改善すべき点

1. データティップ用フィールドを書き込むテーブル番号を "2" で決め打ちしている。
2. データティップ用のフィールド番号を "25" で決め打ちしている。
3. "xxtemp" フォルダを自動生成するようにする。

2011年12月16日 作成
(Ver. 2 追加) 2012年2月20日 更新
(Ver. 3 追加) 2012年11月19日 更新
(Ver. 4 追加) 2015年11月27日 更新
