細長い図形の長軸・短軸を描く SML
(Datum ワークステーション)

Ver. 1

SML のダウンロード

DrawAxes_v1.sml

実行環境

• TNTmips 2005:71
• WindowsXP Pro

操作手順

1. 解析処理」>「ＳＭＬ」>「実行...」を選びます。DrawAxes.sml を選択します。
2. Vin用のオブジェクトとして、入力用のベクタを選んでください。
3. Vout用の新規オブジェクトとして、長軸、短軸を出力するベクタ名を与えてください。
4. 処理が終了すると、Finish!! のウィンドウが出ます。

結果

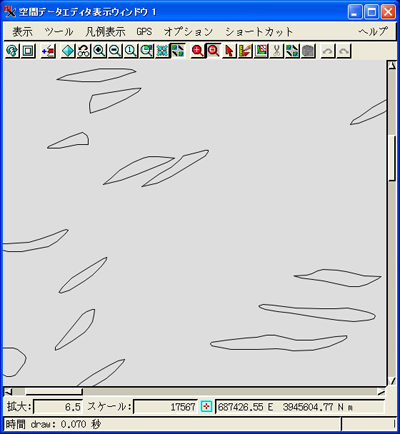

1. 図１．サンプルデータ

2. 図２．処理結果。図１のサンプルデータに重ねて表示しています。

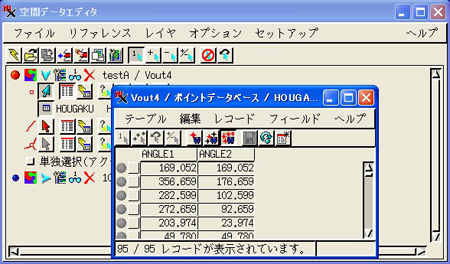

3. 図３．処理結果のベクタのポイント(重心)に、長軸の角度を属性として付けました。

4. 図４．ANGLE1。Y軸正方向(上向き)を0度として、重心を中心として長軸の角度を時計回りに計測(0から360度の範囲)。

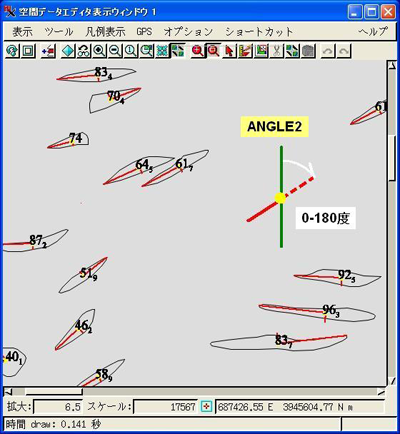

5. 図５．ANGLE2。Y軸正方向(上向き)を0度として、長軸の走向を時計回りに計測(0から180度の範囲)。

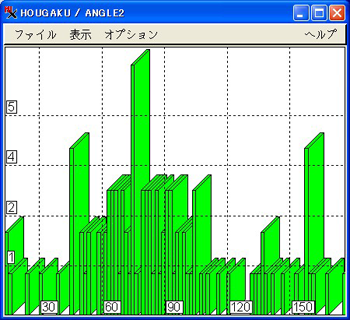

6. 図６．ANGLE2のヒストグラム


2006年2月10日 作成
2026年8月27日 更新
株式会社オープン・ジー・アイ・エス
