河川次数の集計
(Datum ワークステーション)

ノードの前後で次数が同じとき、ノードを超えて1本としてカウントする SML。

Ver. 2.1

SML のダウンロード

count_path_UTF8_v21.sml

Ver. 1

SML のダウンロード

count_path_v1.sml

操作手順

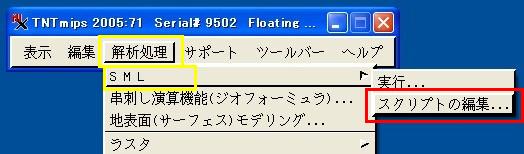

「解析処理」 > 「ＳＭＬ」 > 「スクリプトの編集...」を選びます。

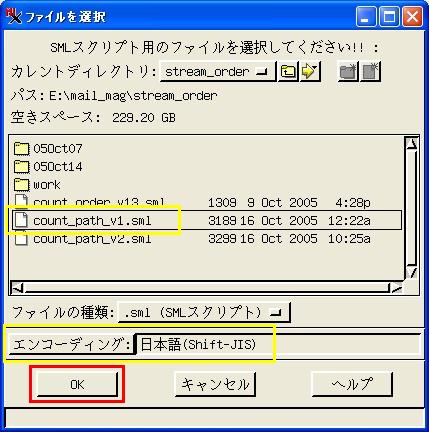

「ファイル」 > 「開く」 > 「*.SMLファイル...」を選び、今回の SML を選びます。日本語を使用していますので、開くときの「エンコーディング」は、"日本語(Shift-JIS)" にしてください。
開きました。

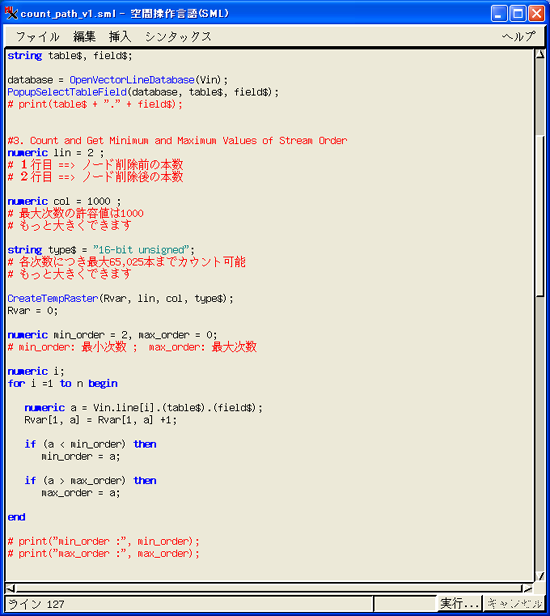

１行1,000列のラスタの１行目に、次数ごとのノード削除前のライン数を格納しました。２行目にノード削除後のライン数を格納しました。最大次数は1,000です(カラム数を大きくすれば、集計可能な最大次数も大きく出来ます)。またラスタタイプが "16bit符号なし" であるため、カウントできる最大ライン数は各次数につき65,025(本)です (ラスタタイプを32bit符号なし整数以上にすれば、それ以上のカウントも可能です)。
SML の後半部が、今回の SML の中心部分です。次数毎にラインを取り出し、ノードを削除した後、ライン数をカウントしています。ノード削除のために、ラインに付いた属性テーブルは削除しています。

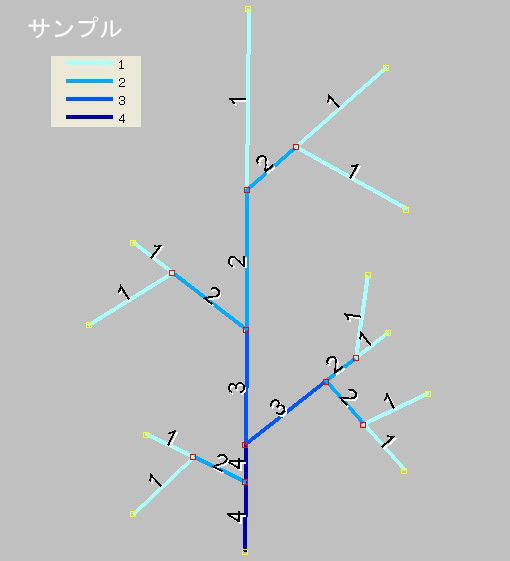

まずは、簡単なデータでテストしてみます。
[実行] ボタンを押します。

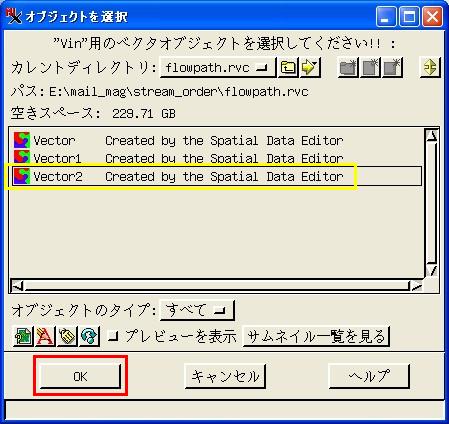

流路ベクタを選択します。

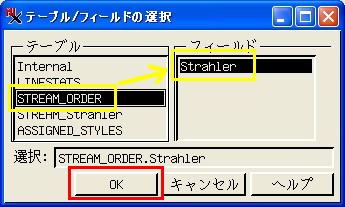

テーブル、フィールドを選びます。

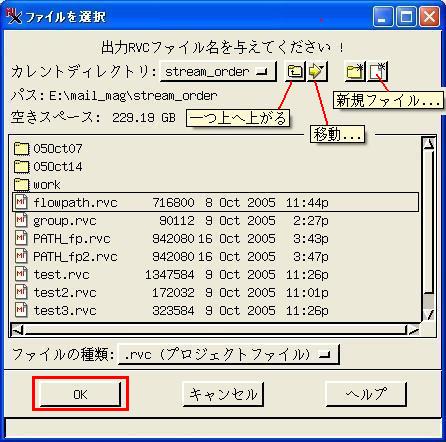

「ファイルを選択」ウィンドウが出ます。[一つ上へ上がる] や [移動...] ボタンを使って、RVC ファイルを作成するディレクトリ(フォルダ)に移動します。[新規ファイル...] ボタンを押します。

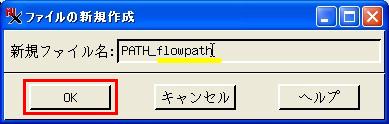

「ファイルの新規作成」ウィンドウが出ますので、RVC ファイル名を与えます。

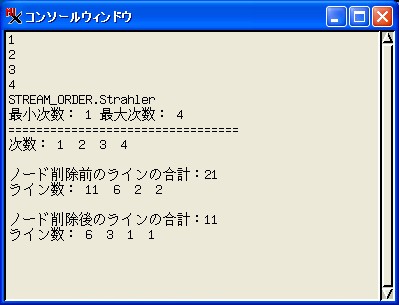

次数がカウントアップして、コンソールウィンドウに集計結果が表示されます。
指定した RVC ファイルに、次数ごとに抜き出されたベクタが出来ます。

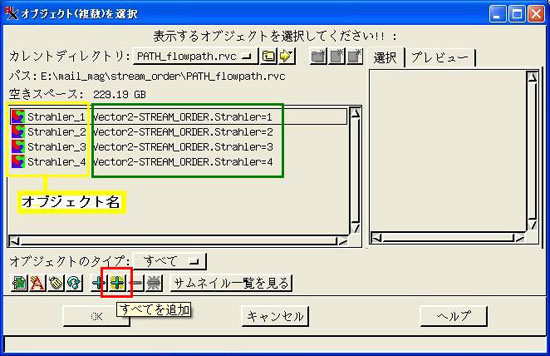

オブジェクト名は、分かりやすいように"フィールド名 _ 次数" になっています。またメモとして、流路ベクタ名、テーブル名、フィールド名、次数を記載しました。[すべてを追加] ボタンを使ってベクタを一括して選びます。
抜き出したベクタを次数別に表示したのが次の図です。

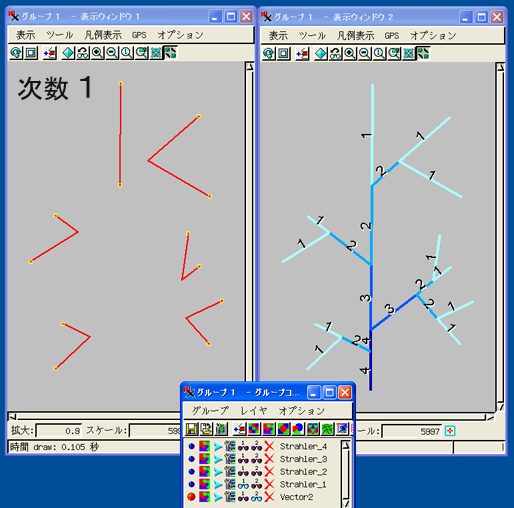

次数１：

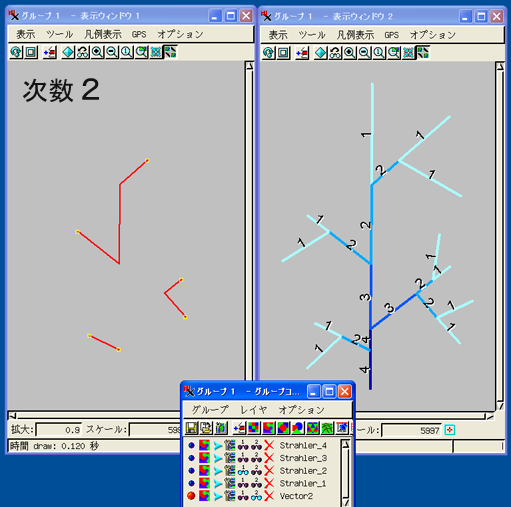

次数２：

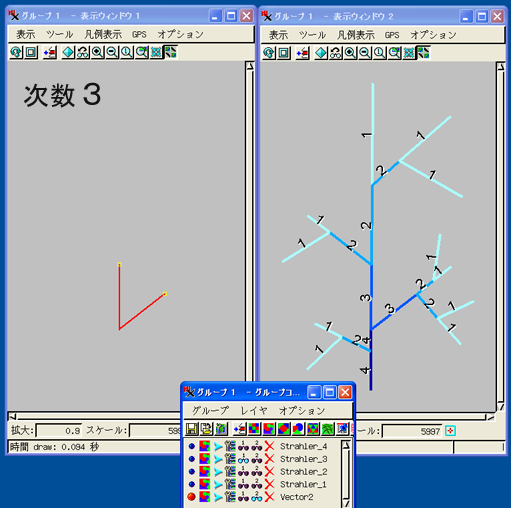

次数３：

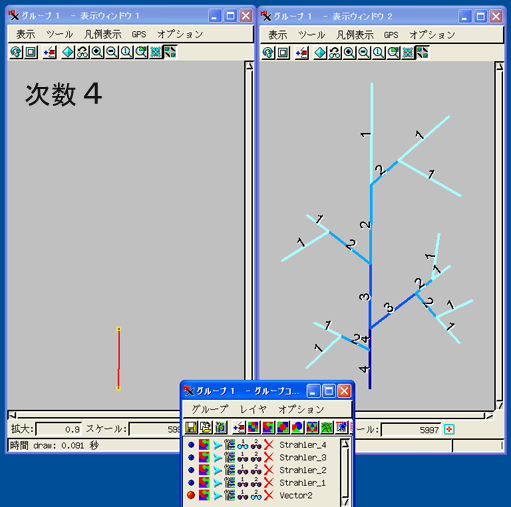

次数４：

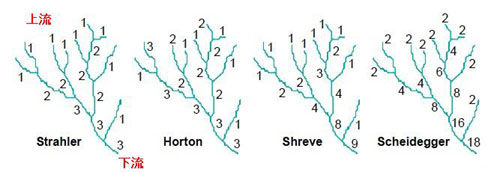

ストレーラーの手法では、次数１については、合流前の２本が１本になっています。「１本ではなく、２本としてカウントすべきである」とすると、次数１については「ノード削除前」のライン数を採用すればいいでしょう。しかし、同様のことが次数２や３でも起きています。この辺りの事情は、シュリーブやシャイデッガーの手法でも同様です。
他方、ホートンの手法では、同じ次数の流路が合流すると、流路の長い方の次数を大きくしていますので、この問題はありません。
