斜面三区分 (上 / 中 / 下部)
(Datum ワークステーション)

Ver.1.0

GSF のダウンロード

ComputeSlopeParts_v10.gsf

処理の流れ

流水解析で谷と尾根に相当する情報を抽出
それぞれ、谷と尾根からの距離を算出
谷と尾根との距離をみながら、どの部分に位置するかを推測

流水解析から流路ラインと流域ポリゴンを計算

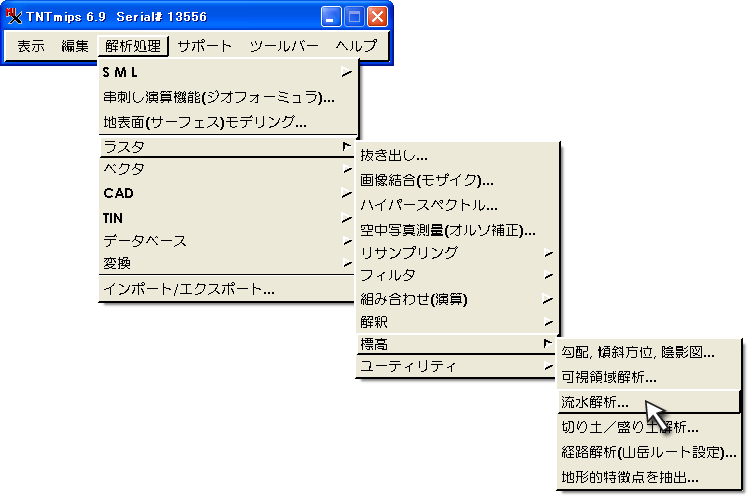

メインメニューより [解析処理] > [ラスタ] > [標高] > [流水解析...] を実行します。
[オブジェクトの入力...] ボタンをクリックして、標高データ(DEM)を指定します。
[ファイル] > [実行...] メニューで処理が始まります。
[ファイル] > [別名保存...] メニューで、処理結果を保存します。
このあとで必要なデータは、STDFLOWPATH ベクタと STDBASIN ベクタの２つです。どちらも保存されていることを確認してください。

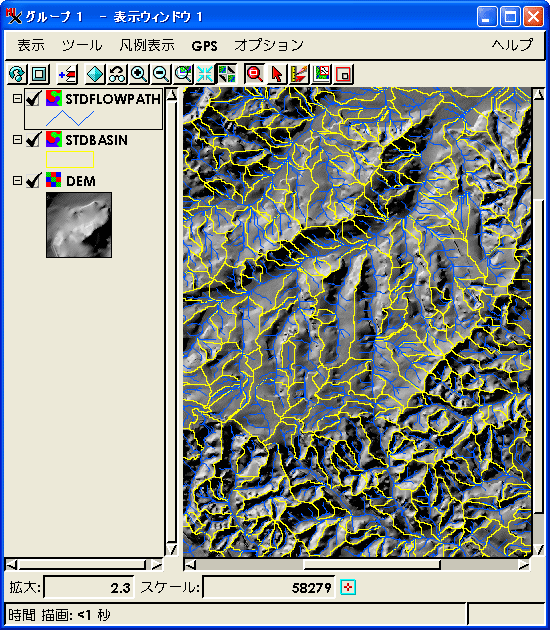

これで、谷に相当する流路ラインと、尾根に相当する流域ポリゴンが求まりました。

距離ラスタの発生

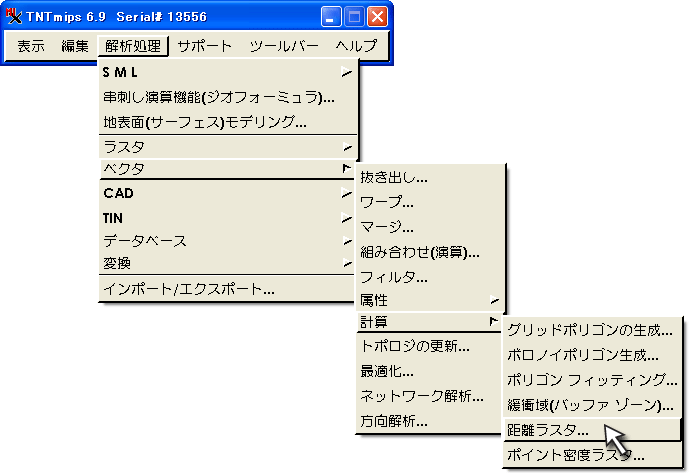

メインメニューより [解析処理] > [ベクタ] > [計算] > [距離ラスタ...] を実行
[オブジェクトの入力...] ボタンをクリックして STDBASIN ベクタを選択。ライン:欄は [すべて]、ポリゴン:欄は [なし] に切り替えます。
[出力] タブへ移動し、ピクセルサイズを、元の DEM データとほぼ同じ値に設定しておきます。
[実行...] ボタンを押して、DIST_BASIN と名前を付けて距離ラスタを作成します。
同様に、STDFLOWPATH ベクタからも DIST_FLOW という名前で、距離ラスタを作成します。

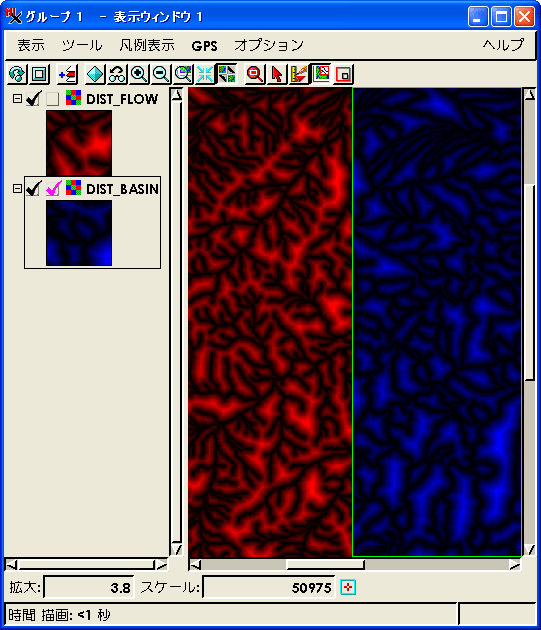

谷からの距離と尾根からの距離も求まりました。あとは、この距離同士を比較するだけです。

ジオフォーミュラによる計算

メインメニューより [解析処理] > [串刺し演算機能(ジオフォーミュラ)...] を実行。
３つの方法のうち、一番下の [既存のジオフォーミュラを開く] を選択して [OK] ボタンをクリックします。
あらかじめ、ダウンロードしておいた ComputeSlopeParts_v10.gsf を選択します。

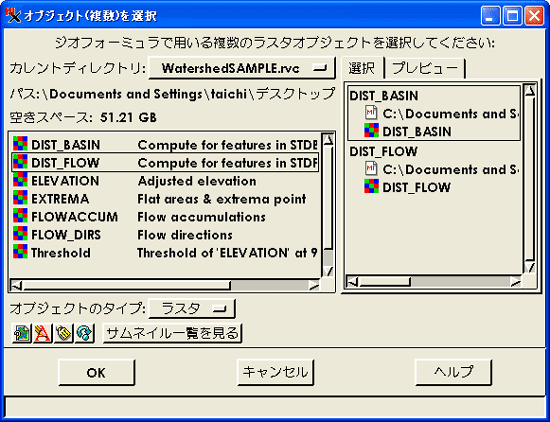

２つのラスタオブジェクトを聞いてきますので、それぞれ、DIST_BASIN と DIST_FLOW に相当する距離ラスタを割り当てます。

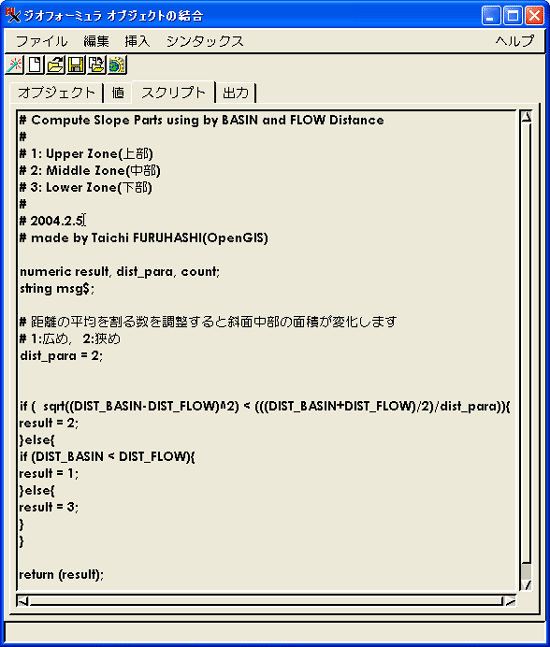

[スクリプト] タブへ移動して、dist_para の値を決めます。

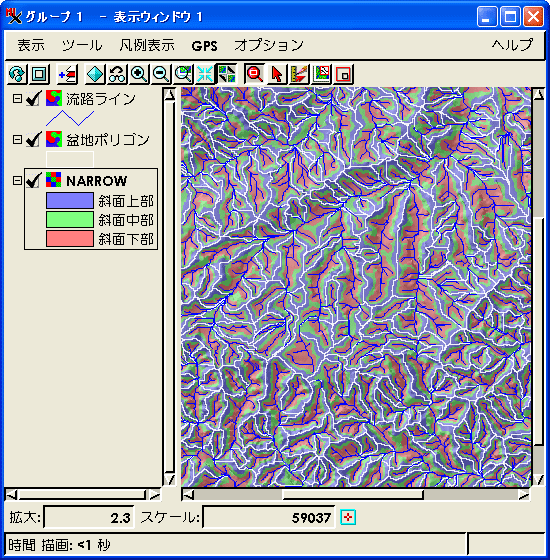

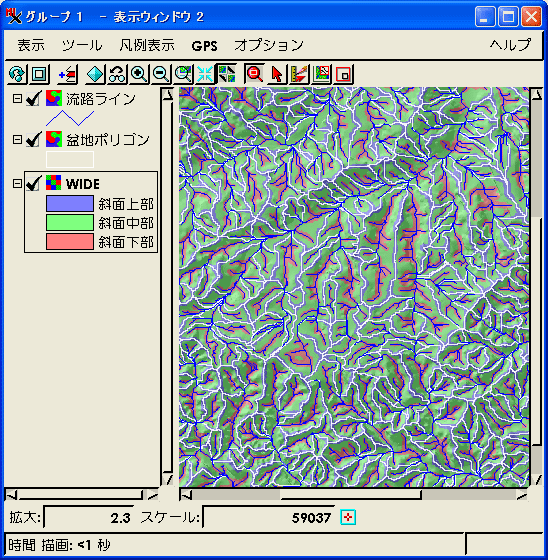

ここで、スクリプトが登場しました。ただ、いろいろと細かいことが書いてありますが、一番重要なことは、dist_para という値です。この値が、斜面中部をどのくらいの広さに設定するかを支配します。そもそものアルゴリズムは、「谷からの距離と尾根からの距離の差が、双方の距離を反映した値 (dist_para=2 の場合は平均値) よりも小さいならば斜面中部としなさい」という、大雑把な区分方法です。とりあえず、結果を出したいという場合は、dist_para の値を 1 か 2 として置いてください。ちなみに dist_para=1 ですと、斜面中部の面積は広くなります。dist_para=2 ですと、斜面中部の面積は狭くなります。
```
### 以下スクリプトの一部
dist_para = 1;
if (  sqrt((DIST_BASIN - DIST_FLOW)^2) <
      (((DIST_BASIN + DIST_FLOW)/2) / dist_para) ){
   result = 2;
}else{
   if (DIST_BASIN < DIST_FLOW){
           result = 1;
   }else{
           result = 3;
   }
}
return (result);
### 以上スクリプトの一部
```

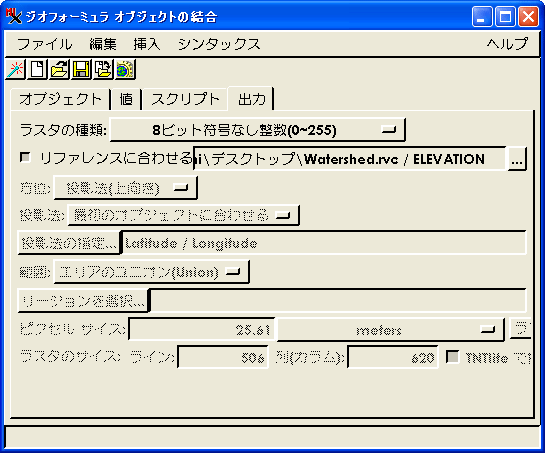

[出力] タブへ移動して、ラスタの種類:欄を [8ビット符号なし整数(0～255)] に切り替えます。
あとは、リファレンスに合わせるトグルを押し込んで、参照となるラスタ(例えば、流水解析に用いた DEM など)を指定します。
最後に [ファイル] > [実行...] メニューで、出力ラスタ名を指定しますと処理が始まります。出力されるデータは、次のような数値で区分されたラスタです。
　1: Upper Zone(上部)
　2: Middle Zone(中部)
　3: Lower Zone(下部)
おつかれさまでした。これで、すべての作業が終了です。あとは、出力されましたデータを見やすいように色分けしながら、結果が良さそうか見比べてみてください。
