OpenGIS Mail Magazine for Technical Support Users      2004/08/06
Keywords: OpenGIS,TNTmips,RasterLabel,3DGroup,geotoolbox,SMLlayer


オープンGIS
テクニカル・サポート専用メールマガジン

第162号「  ラ ス タ の 中 心 で 、 名 前 を 叫 ぶ !!  」
#################################################################
                       株式会社 オープンGIS




今週は特にオススメのテクニック!

この機能を使いこなせば、ますますGISが楽しくなります。



どんな機能かと言いますと、例えばたくさんの地図画像がずらーっと並
んでいる画面を想像してください。今までは凡例としてラスタの名前が
表示されてはいましたが、どの画像がどんな名前なのかは、その場所へ
ジャンプしたり、付けたり消したりと苦労しながら画像を特定していま
した。 これが、何度も繰り返すと結構面倒です。

ああ、地図の図幅名がパパっと表示されたらどれだけ楽なものか...

そう、今週はこの願いが叶います。 いとも簡単にラスタの中心に、名前
を表示することができます。



では早速。テクニックに移っていきましょう。


●


まずは、こちらからSMLをダウンロードしてください。
RasterLabeler_v101.sml [0.1MB]:ver6.9 以降で使用可
http://www.opengis.co.jp/sml/sml_basic/raster/RasterLabeler_v101.sml

ただ、いつものように実行してもエラーが発生しますのでご注意ください。
正しい使い方を以下に記します。


●


今回は、このような3つのラスタ(わかりやすいよう色を変えてみました)
を表示して、それぞれのラスタ名を中心にプロットしてみたいと思います。




それでは具体的な作業をご覧ください。

 ▽メインメニューより [表示]>[空間データ...] 機能を実行。

 ▽[2次元グループの新規作成] 起動。

 ▽ラスタレイヤを追加。




 ここまでは、いつもと同じようにラスタレイヤを追加しただけです。
 この後からが普段と違いますよ!

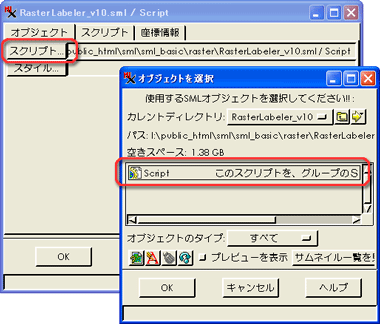

 ▽<グループコントロール>ウィンドウの [SMLの追加...] ボタンを
  クリック。

 ▽[スクリプト...] ボタンをクリックしてこのRasterLabeler_v101.sml
  を開く。




 ▽[座標情報] タブへ移動。

 ▽[投影法...] ボタンをクリックして、表示する座標系、投影法などを
  選択。




 ▽[OK] ボタンをクリックして<SMLレイヤコントロール>ウィンドウを閉じる。

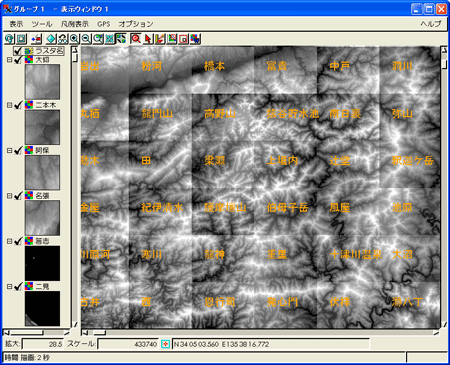

 ■これで、<表示ウィンドウ> には、ラスタの中心にレイヤ名が表示され
  ます。




●


実はこのSML、元々はマイクロイメージが作成したスクリプトなのです
http://www.microimages.com/sml/raster_labeller.htm
が、日本語モードで使用するといくつか問題が発生しました。そこで、日
本語モードでも問題なく利用できるよう改良したものがこちらのSMLで
す。 どうぞこちらの修正版をご覧ください。

RasterLabeler_v101.sml [0.1MB]



これで、どの図幅がどんな名前なのかを簡単に知ることができますね。
今まで面倒だったチェックや表現力が大きく改善されるはずです。
どんどんと活用して、必要であれば改良を加えてみてください。

但し、実は一つだけお願いがあります。いくらラスタの中心で文字がプ
ロットされても、セカチューならぬ「ラスチュー」とだけは呼ばないで
くださいね。








今週の新プチ・テクニック
"""""""""""""""""""""""""""""""""""""""""""""""""""""""""""""""""
"
" 実は、2次元グループも3次元グループも違いはないんです。
"
"
" たくさんのレイヤの組み合わせをまとめて保存できるグループ機能。
" <グループコントロール> ウィンドウの [グループ] メニューから
" 保存しておくことで、後でいつでもその組み合わせを読み出すこと
" ができます。
"
" たとえば、2次元グループデータセットを読み出したとしましょう。
" これを3次元グループにしたい場合は、<グループコントロール> ウ
" ィンドウから [グループ]>[3次元表示ウィンドウを開く] を選択
"
"
"
" これだけで、3次元表示が可能です。
" もちろん2次元表示をいくつも追加することだって可能です。
"
"
""""  隔 週 で 新 / 過 去 テ ク ニ ッ ク を 交 互 に 発 信  """"




New Things 最新情報
=================================================================
=
= 計測ツールの使い方【TNTmips の基本操作】
= http://www.opengis.co.jp/htm/basic/geotoolbox.htm
=
= SMLレイヤコントロールのトグル不具合修正 【修正パッチ】
= http://www.opengis.co.jp/htm/patch/patch.htm#THIRD
=
= シェープファイルの出力エラー修正 【修正パッチ】
= http://www.opengis.co.jp/htm/patch/patch.htm#THIRD
=
= 第156号「まほろばデータセットSRTM」【メルマガ】
= http://www.opengis.co.jp/htm/kako_mail/mail_mag_156.htm
=
=================================================================




■■■■■■ 今 年 も テ キ ス ト 販 売 中 !! ■■■■■■

昨年部数限定でご提供しました「リモートセンシングテキスト」の改訂版を
今年も作りました!! しかも、値段は安く、中身は濃くなりお買い得です!!

同時に、TNTlite の日本語解説セットも、オープンGIS 独自パッチや、
北海道地図さんの GISMAPTerrain サンプルデータと共にリリースしました。

詳しい内容はこちらをご覧ください。
http://www.opengis.co.jp/htm/info/book.htm

■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■





バグ・トラブル情報
???
???
??? トグルボタンを押しても切り替わってくれない...
???
???
??? SMLレイヤの追加で登場する、<SMLレイヤコントロール> ウィ
??? ンドウ。 この中で座標系などを設定する [座標情報] タブを開くと
??? "地図の座標定義情報" トグルボタンを "ページ単位" トグルボタン
??? の2つを選択できますが、ボタンをクリックしても、切り替わらない
??? といった不具合がみられました。 また同じ場所をクリックすると
??? 逆にもう一方に切り替わってしまうなど...少し不安定。
???
???
???
???
??? この不具合が最新の修正パッチにて修正されました。
???
??? もし、このような現象で、操作しにくい場合は、お手数ですが、
??? こちらのサイトより、最新の修正パッチ(04Aug04以降) をダウン
??? ロードし、当てていただけますでしょうか。
??? http://www.microimages.com/freestuf/tntpatch/
???
??? お手数おかけしますがよろしくお願いいたします。
???
???
???
