スリバーポリゴンの削除方法
(TNTmips)

データは、富山県森林研究所様ご提供のものを使用させていただきました。
実行日　　　： 2012.9.6
web掲載日： 2013.8.8

スリバーポリゴンの削除

操作方法

スリバーポリゴンを含むベクタをEditorで編集用に開きます。

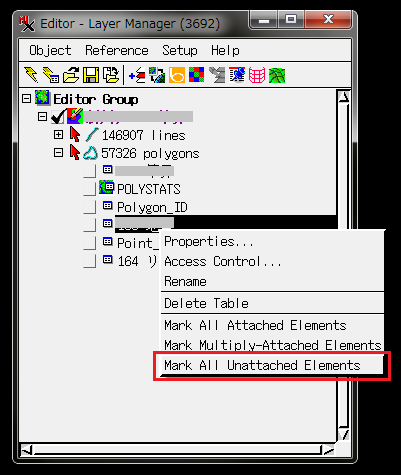

ポリゴンのデータベースを開き、地番テーブル("xxx 地番")の上で右クリックして、[Mark All Unattached Elements]を選びます。

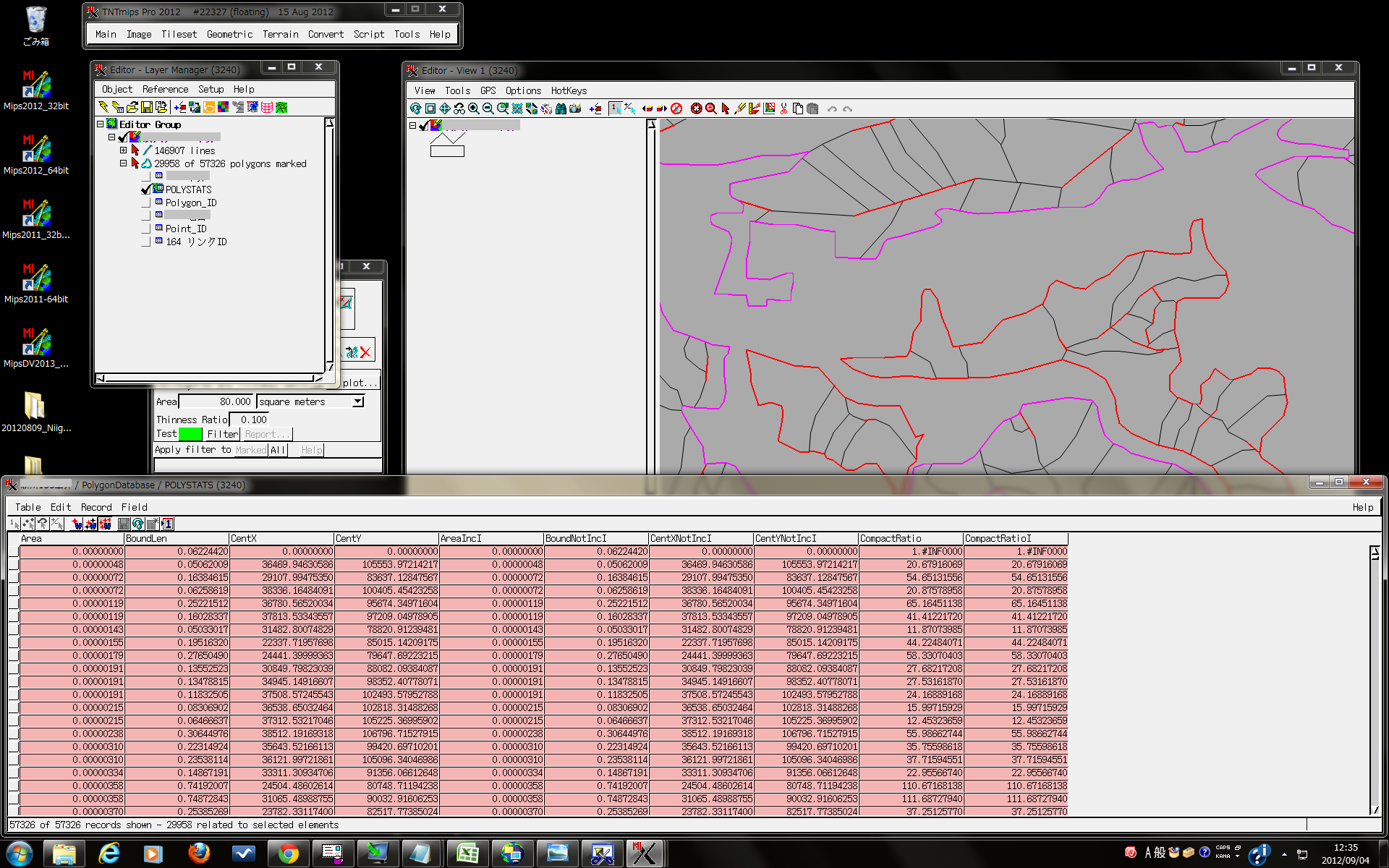

地番テーブルで属性レコードが付いていないポリゴンが、全57327個中29958個(52%; 半分以上属性が付いていない)あります。
問題のポリゴンは北西縁に沿って集中しています。
検索されたポリゴンをよく見ると、スリバーのような細長い、面積の小さいポリゴンの他に、湖のようなスリバーでない、面積の大きなポリゴンも含まれています。
この２種類を区別しないといけません。
POLYSTATSテーブルを見ます。
上の方に並んだ面積(Area)が0に近いポリゴンは多分すべてスリバーです。
削除すべきスリバーポリゴンの面積の上限は分からないというのが正直な所でしょう。

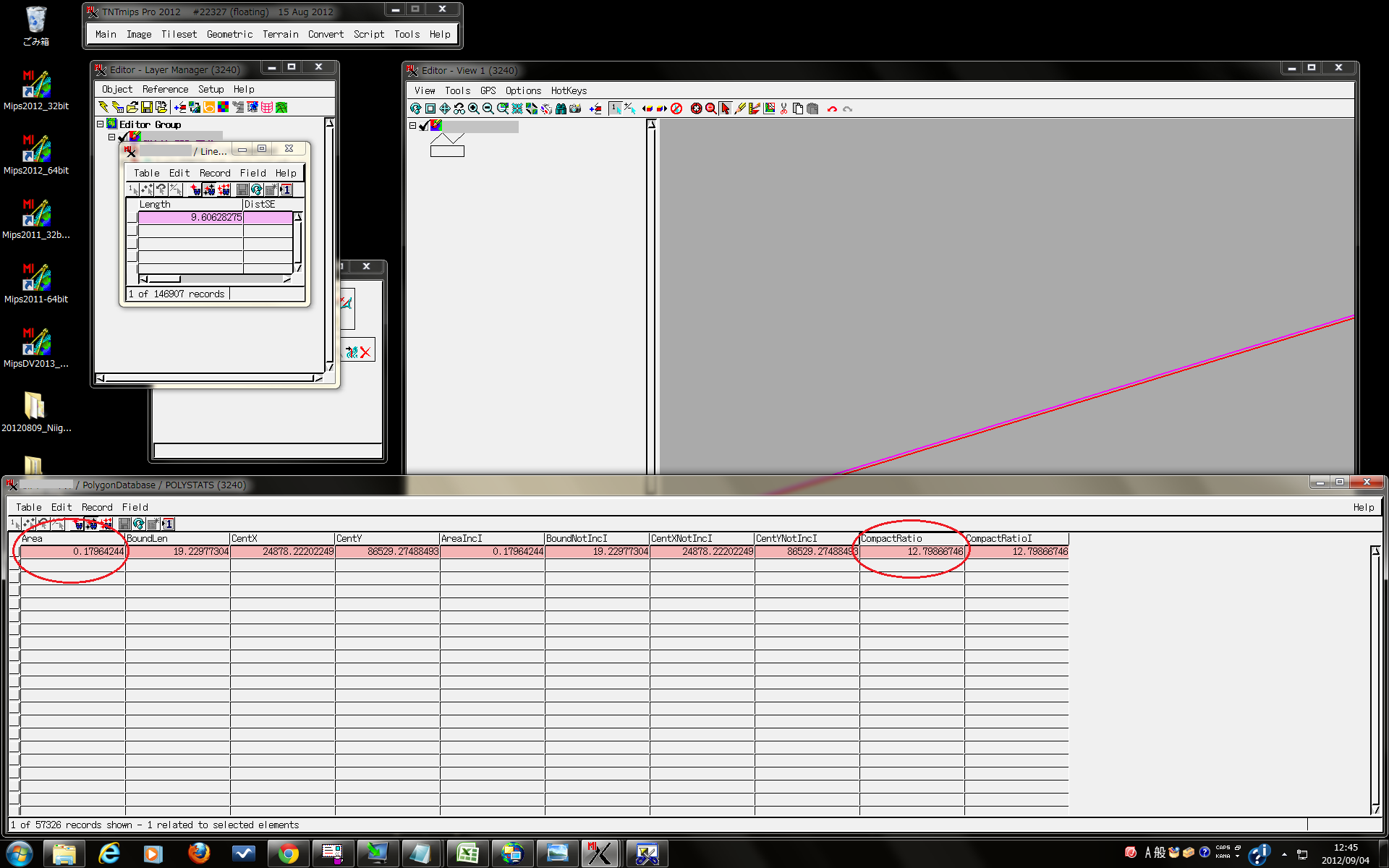

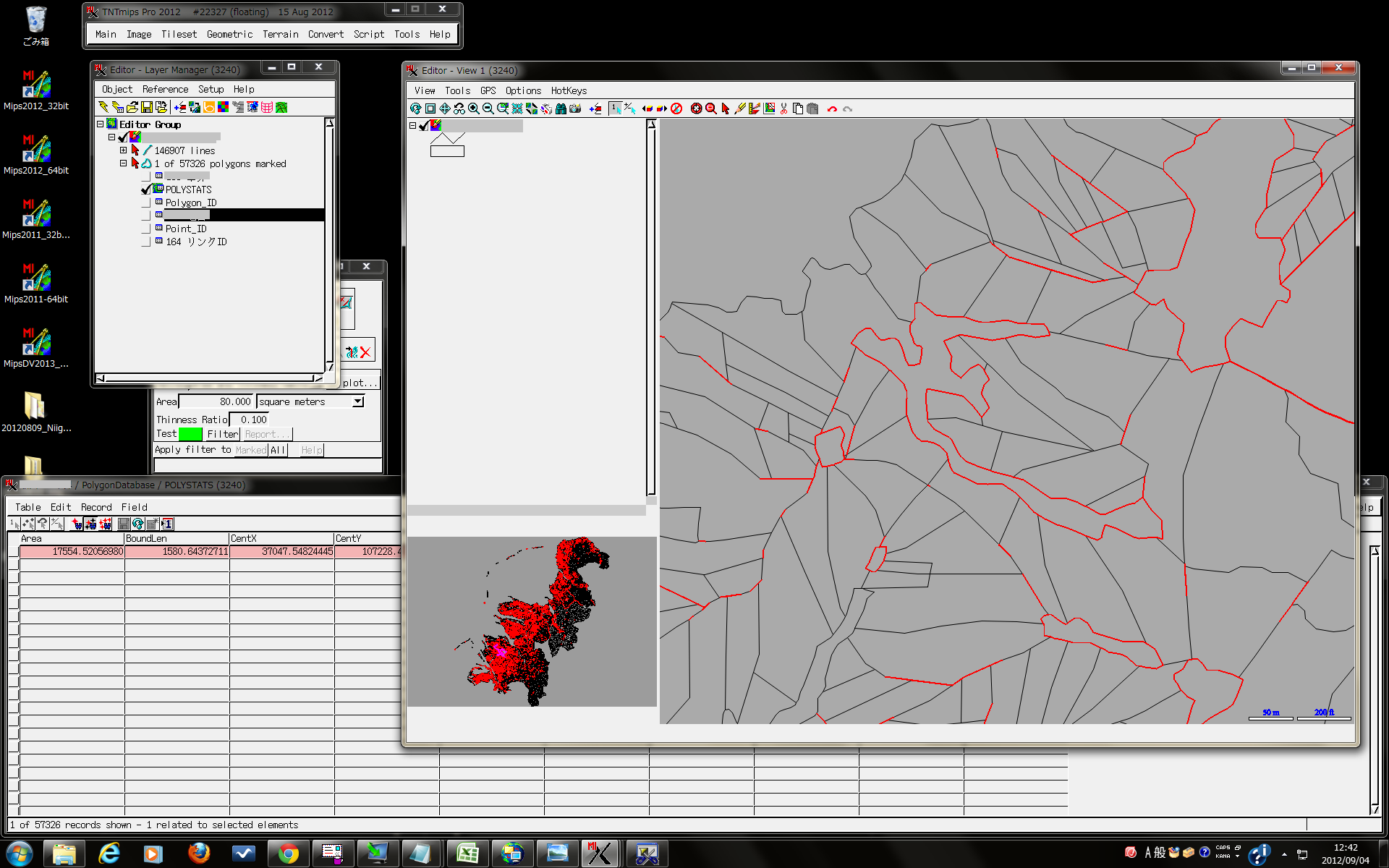

スリバーポリゴンを１つ選んでPOLYSTATSを見ますと、Area は0.17..、CompactRatio は、12.798 です。
CompactRatio(CR) はポリゴンの形状を見るパラメーターです。
メールマガジン第272号「ポリゴンの形状指数」 2006/10/20
スリバーポリゴンの削除に使うThinnessRatio(TR)との関係は、
CompactRatio ＝ (ポリゴンの周長)/(同じ面積の円の周長)
　　　　　　　　　　＝ (ポリゴンの周長)/(２ x sqrt( π x 面積 ))
です。これから使う"ThinnessRatio" は資料によると、
ThinnessRatio ＝４πx 面積 /(ポリゴンの周長)の２乗
ですので、
TR ＝ 1 / CR の２乗
になります。

---------------------
TR				CR
---------------------
　＜細長くなります＞
↑				　↑
0.01			10.00
0.05			 4.47
0.1				 3.16
0.2				 2.24
0.3				 1.83
0.4				 1.58
0.5				 1.41
0.6				 1.29
0.7				 1.20
0.8				 1.12
0.9				 1.05
1				 1.00	→　円
----------------------

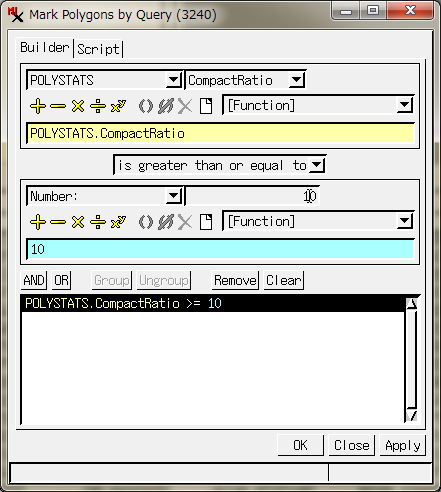

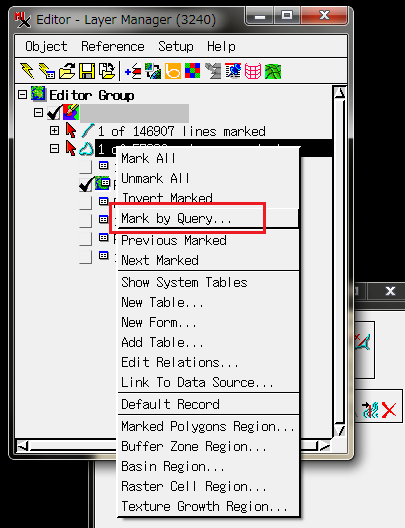

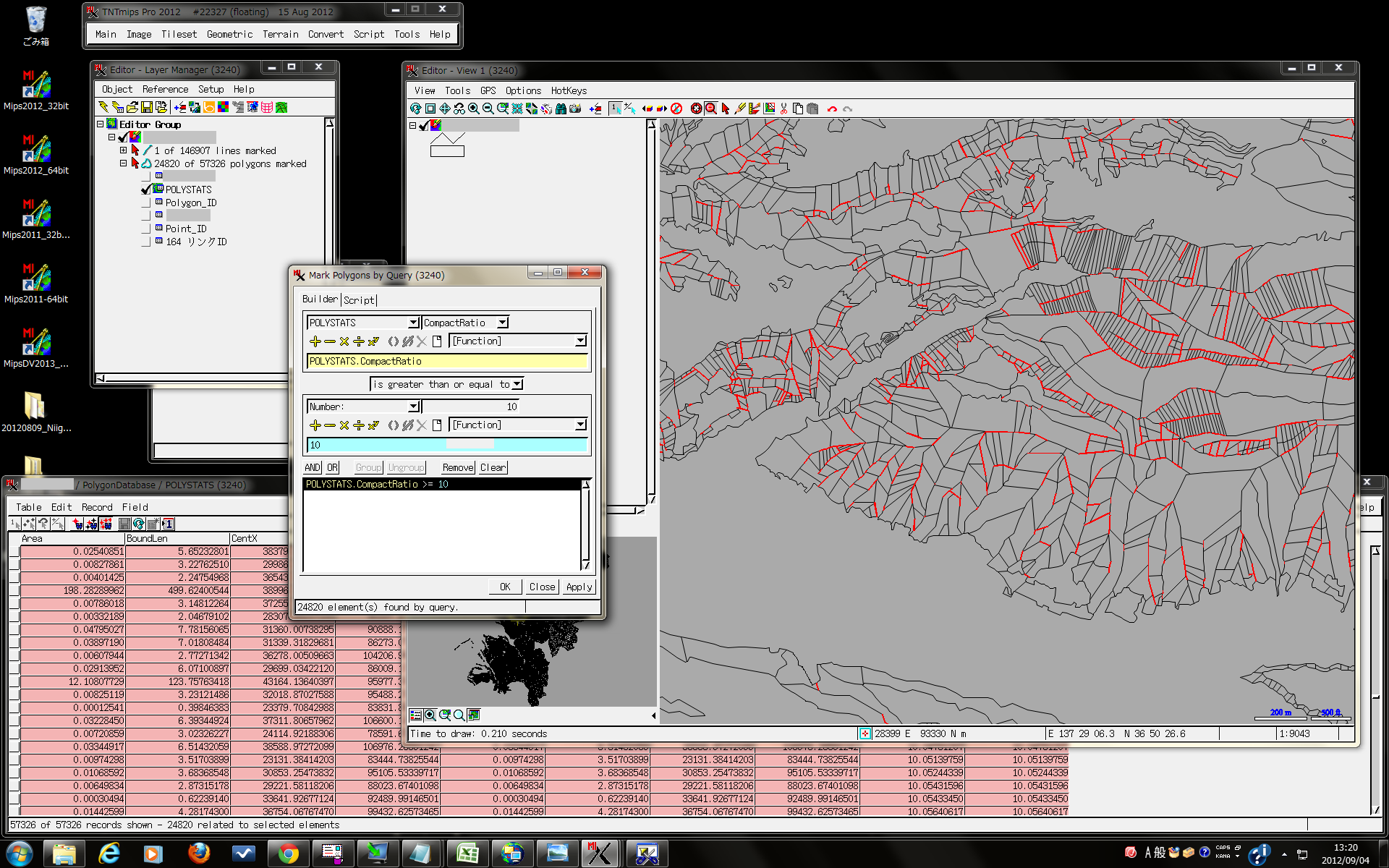

ということですので、まずは、CompactRatio が10以上で検索してみました。

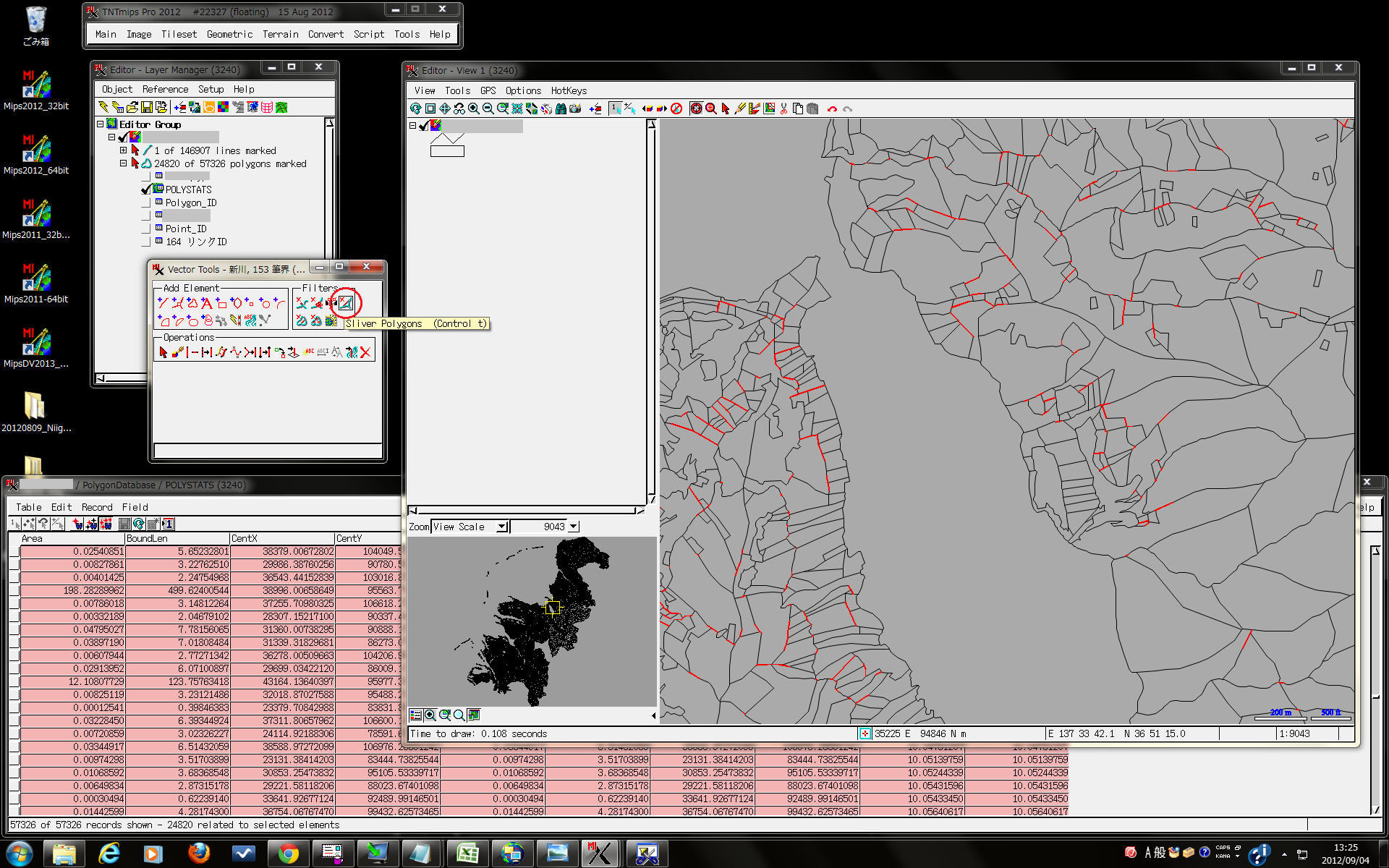

24820個、検索されました。かなりの数です。
これで１回スリバーポリゴンの削除をしてみましょう。
＜Vector Tools＞ウィンドウで、Sliver Polygons アイコンを押します。

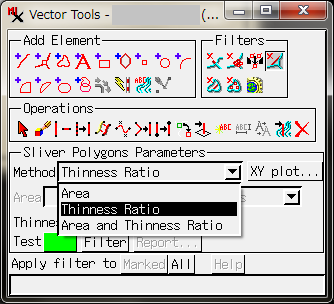

選択肢から"Thinness Ratio"を選びます。
0.01 と入れます。

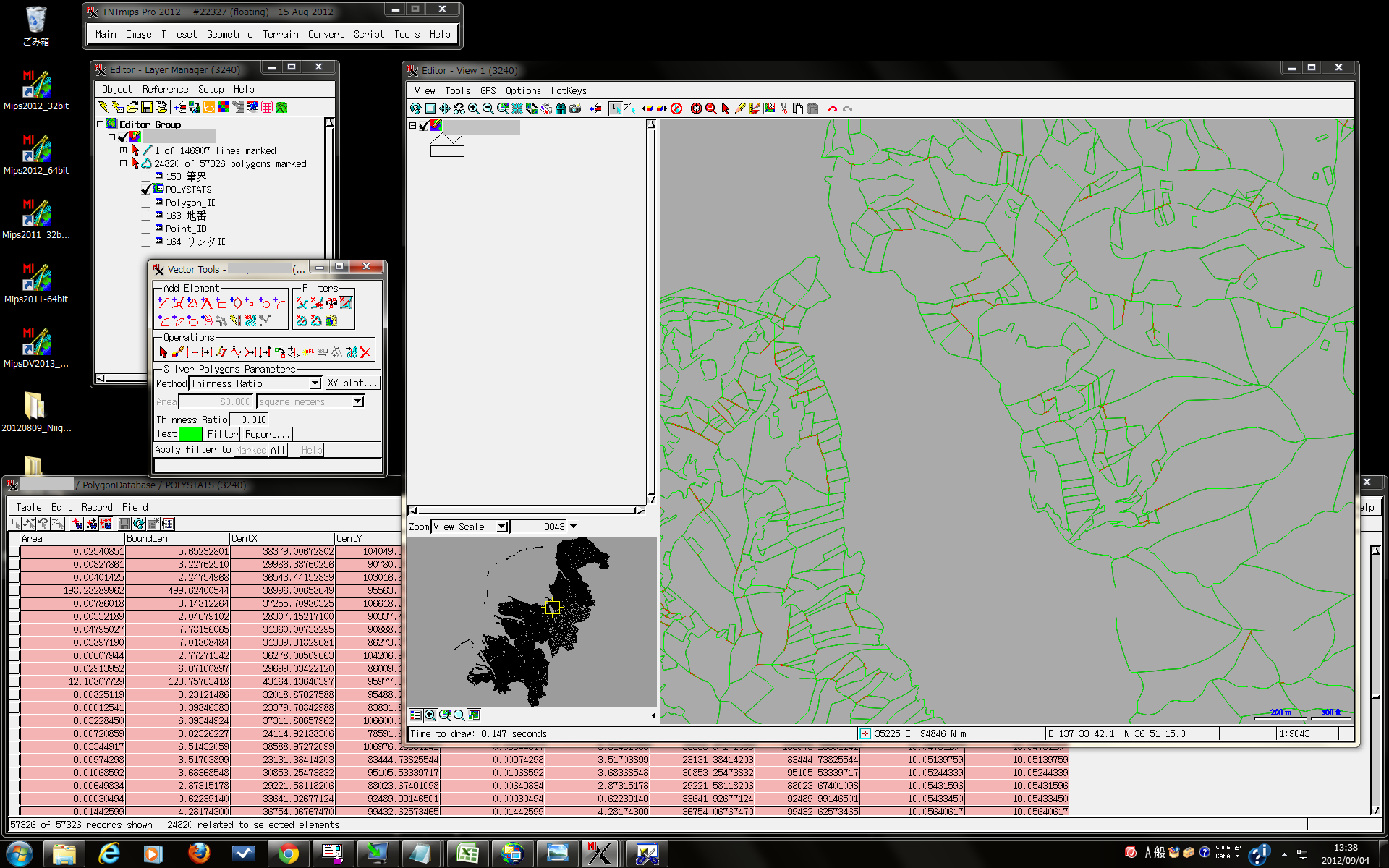

[Filter]ボタンを押してみましょう。これはテストです。
[Report]ボタンを押してみます。先ほどと同じ数だけのポリゴンが削除される予定です。

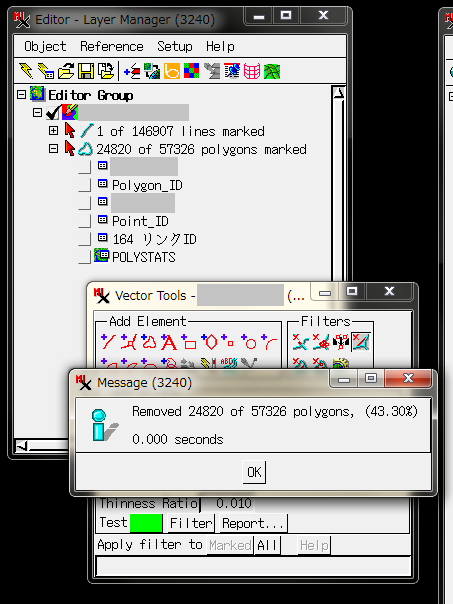

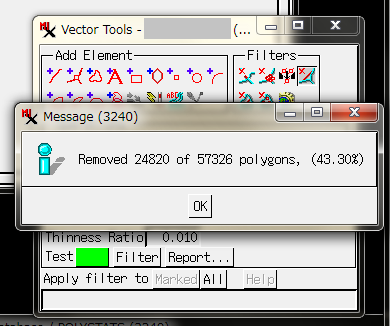

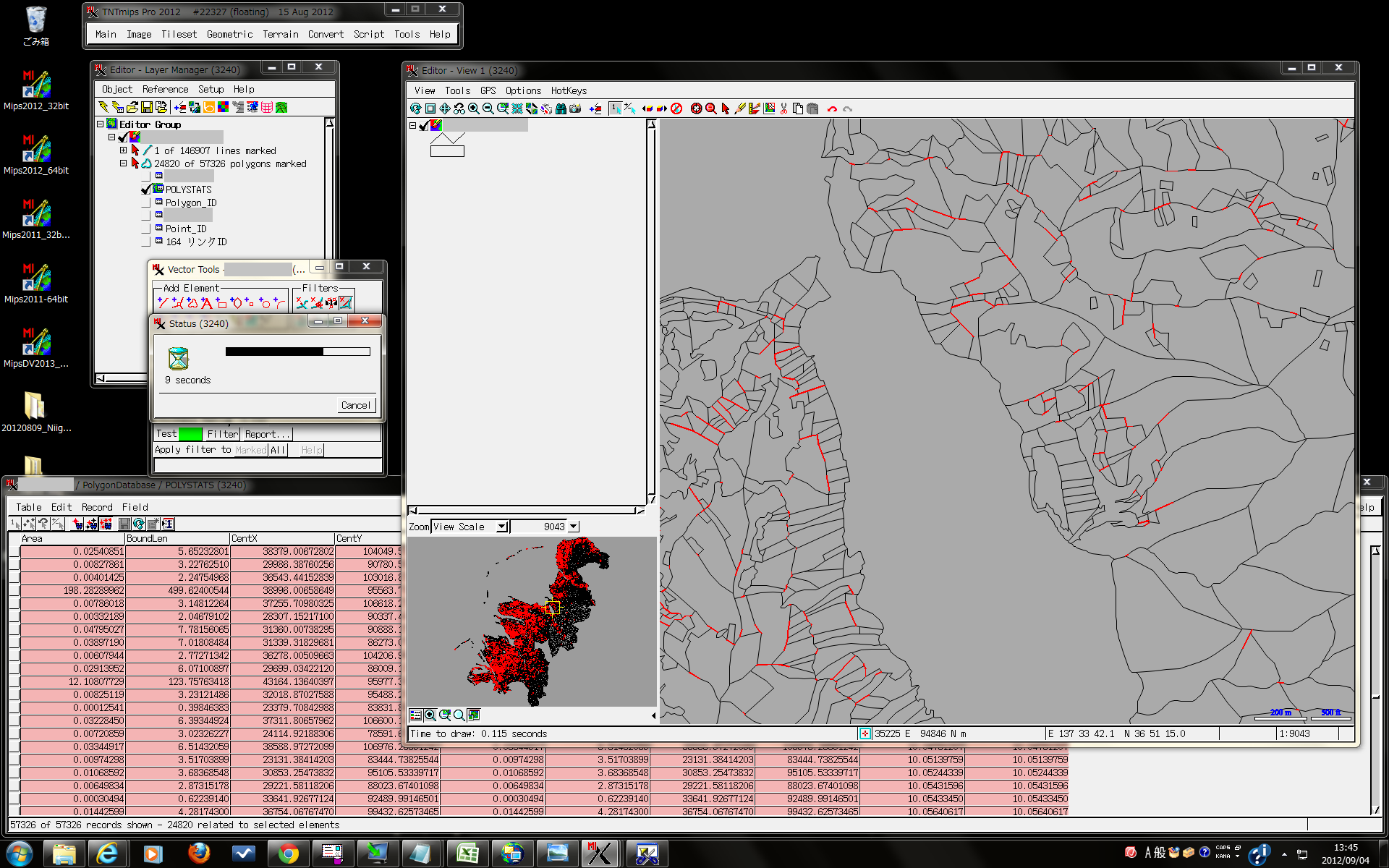

[All]ボタンを押します。しばらくして処理バーが動きます。
という感じでスリバーポリゴンを除去していきます

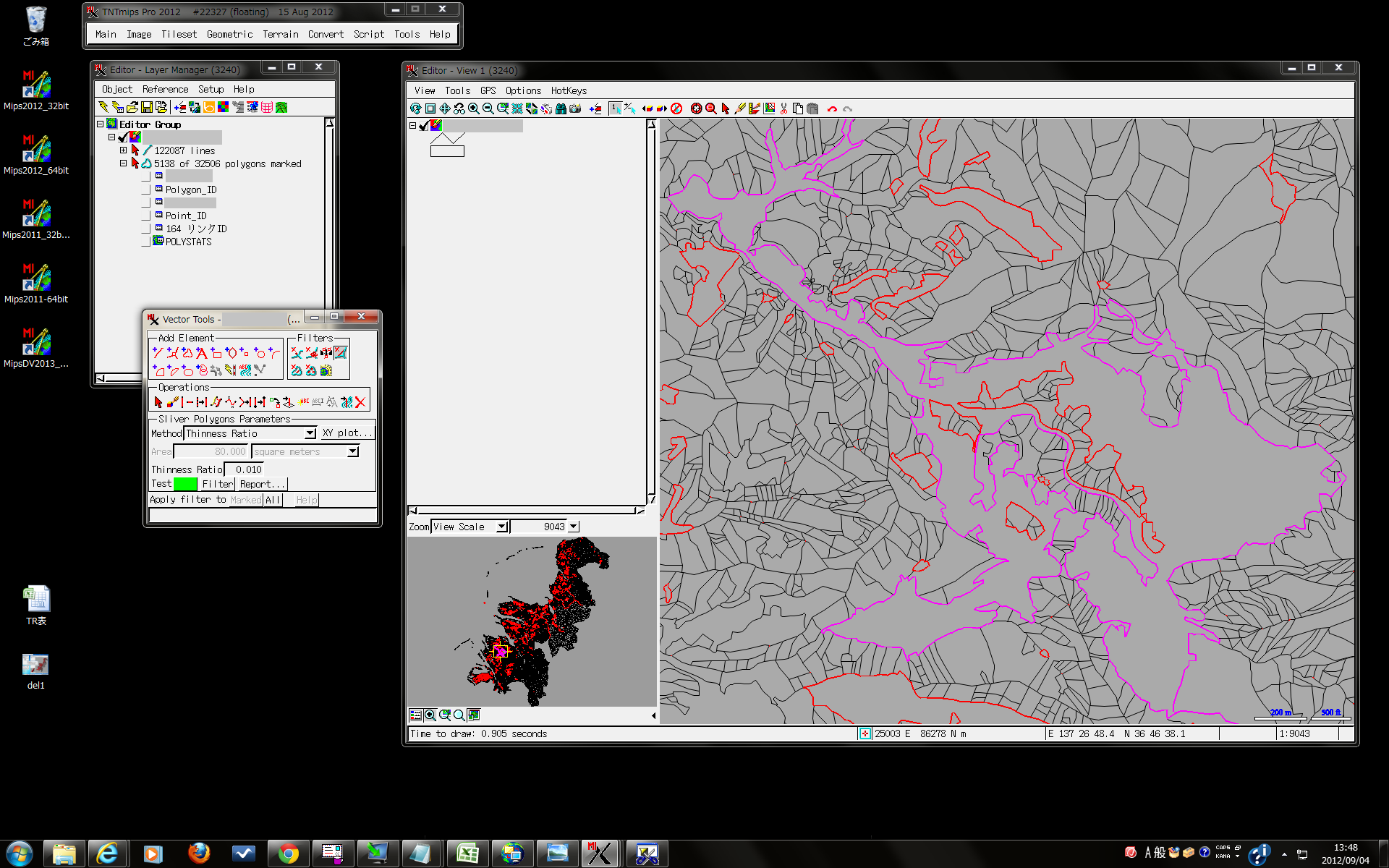

再度、地番テーブルで属性の付いていないポリゴンをあたってみると、スリバーポリゴンは確かに減りました。
この状態で、目視確認をして、スリバーがまだ残っていれば、ThinnesRatio を少し大きくするか、微小ポリゴンがあれば Area(面積)も考慮して実行します。
