TIN を使った DEM のヌル値の補間
(TNTmips)
使用したDEM データ：5m DEM (FG-GML-5437-72-DEM5A)をモザイクしたもの。
- モザイク前：個々の5ｍ DEMのラスタサイズ(225列 x 150行)(経度方向45", 緯度方向30")。
（モザイク前の河川、湖沼の標高値は-9999でヌルセル設定かつ透明表示している。）

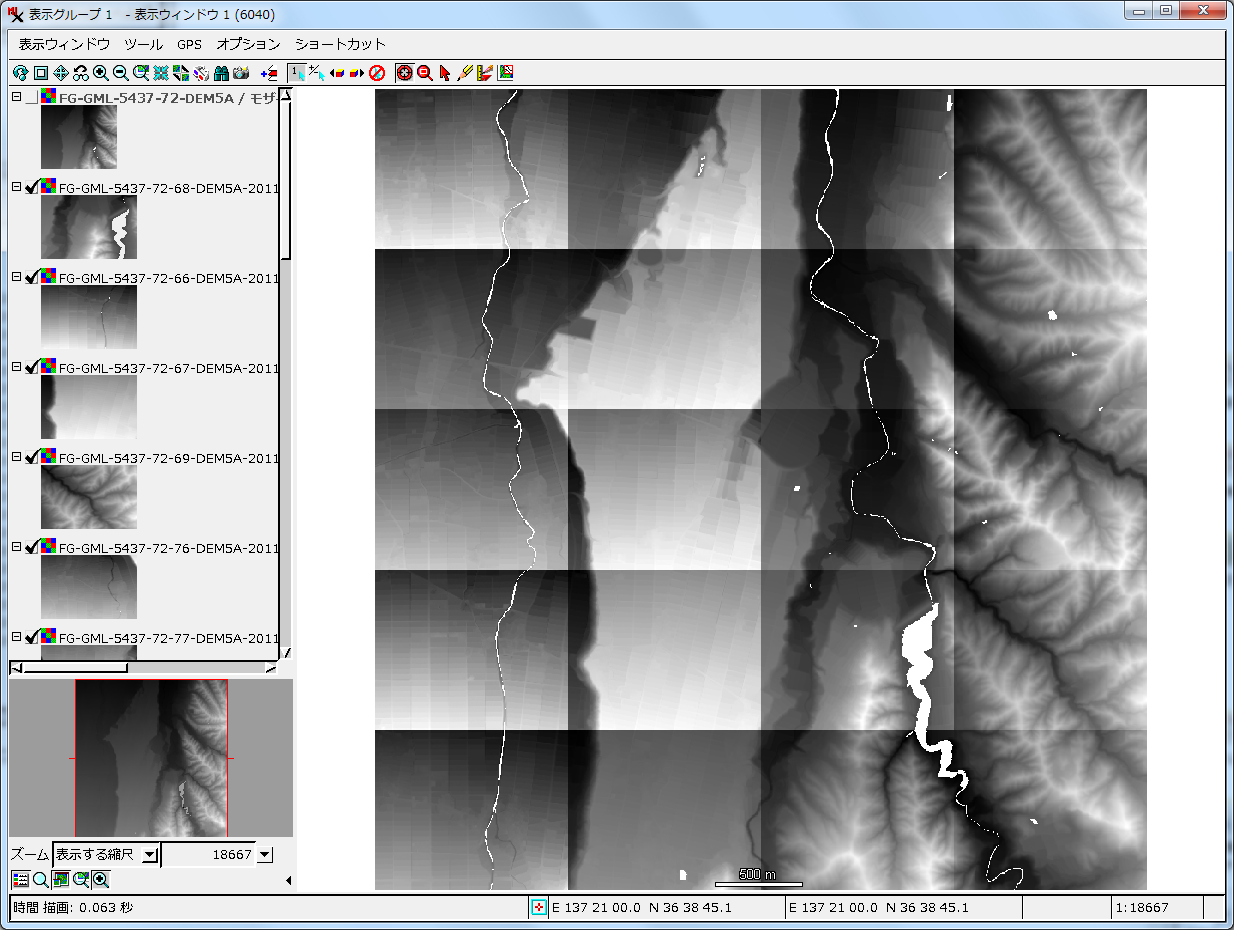

- モザイク後：ラスタサイズ(900列 x 750行)。
（TNTmipsでは、モザイク後、ヌルセルはヌルマスクに変わり、値は0になる。）
TIN を使った DEM のヌル値の補間
Step 1. ポイントに変換する

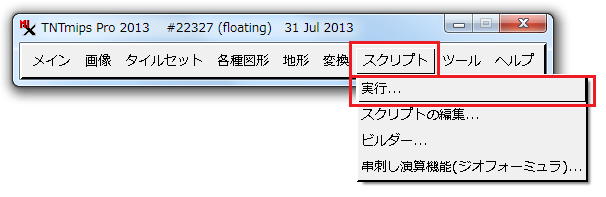

- SML をダウンロードする。
ラスタのセル中心をポイントベクタに変換する SML (V72) - 実行する。
- DEM ラスタを選択する。

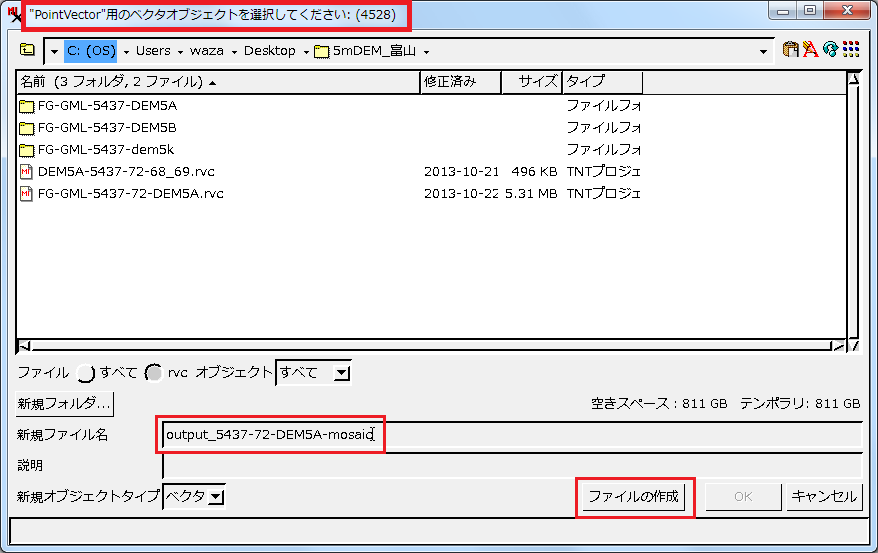

- 出力ファイルを指定する
- 終了メッセージ

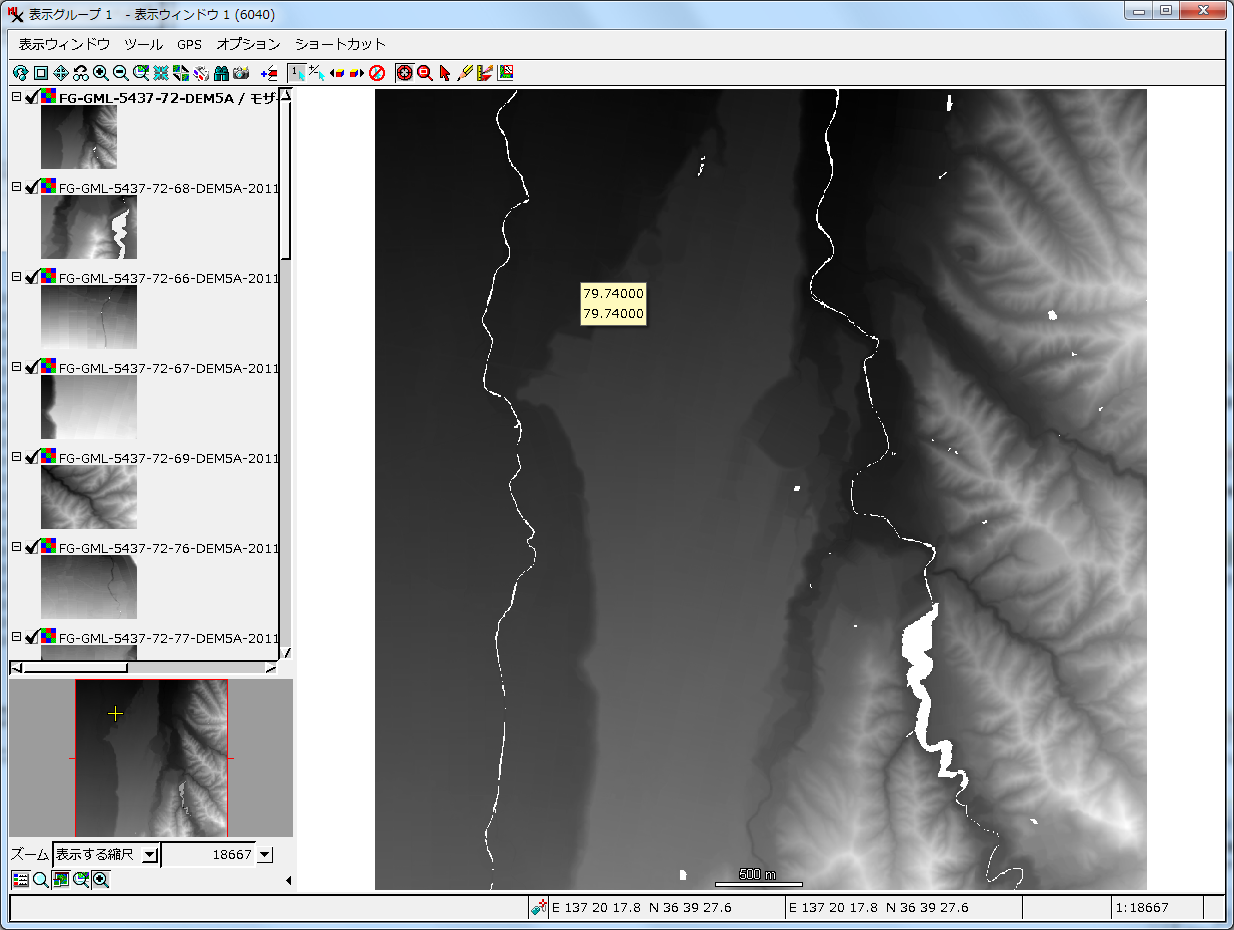

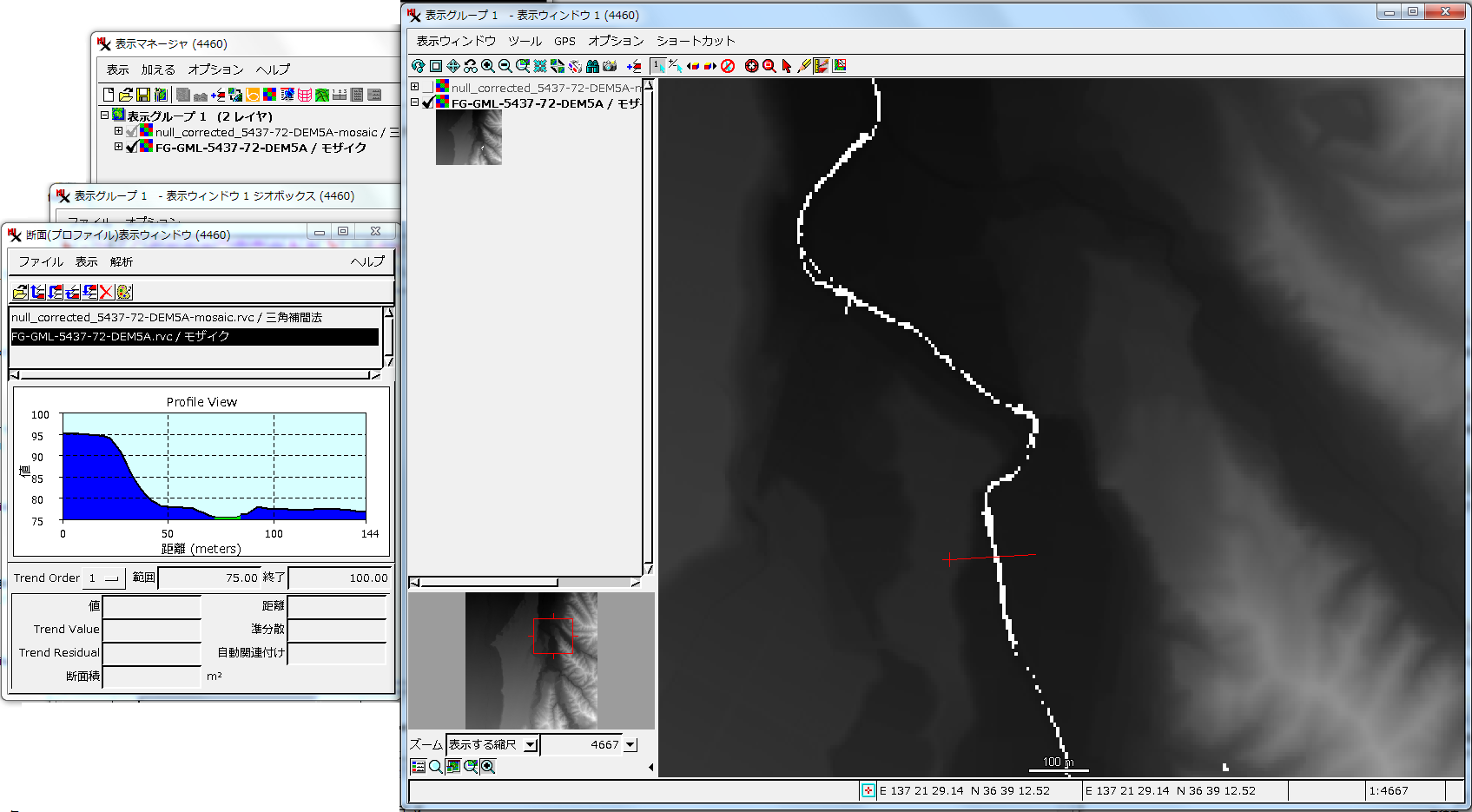

- 表示してみます。

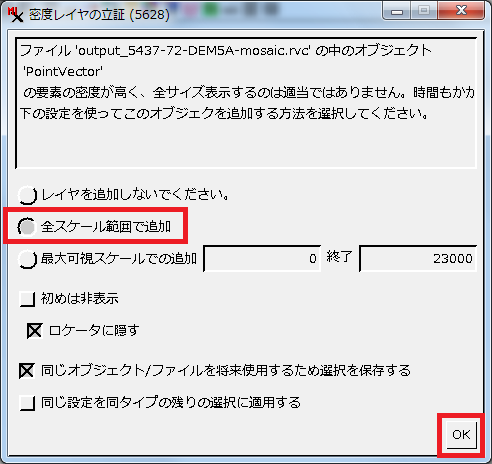

データ量が大きいので、表示範囲のプロンプトが出てきます。全域表示します。

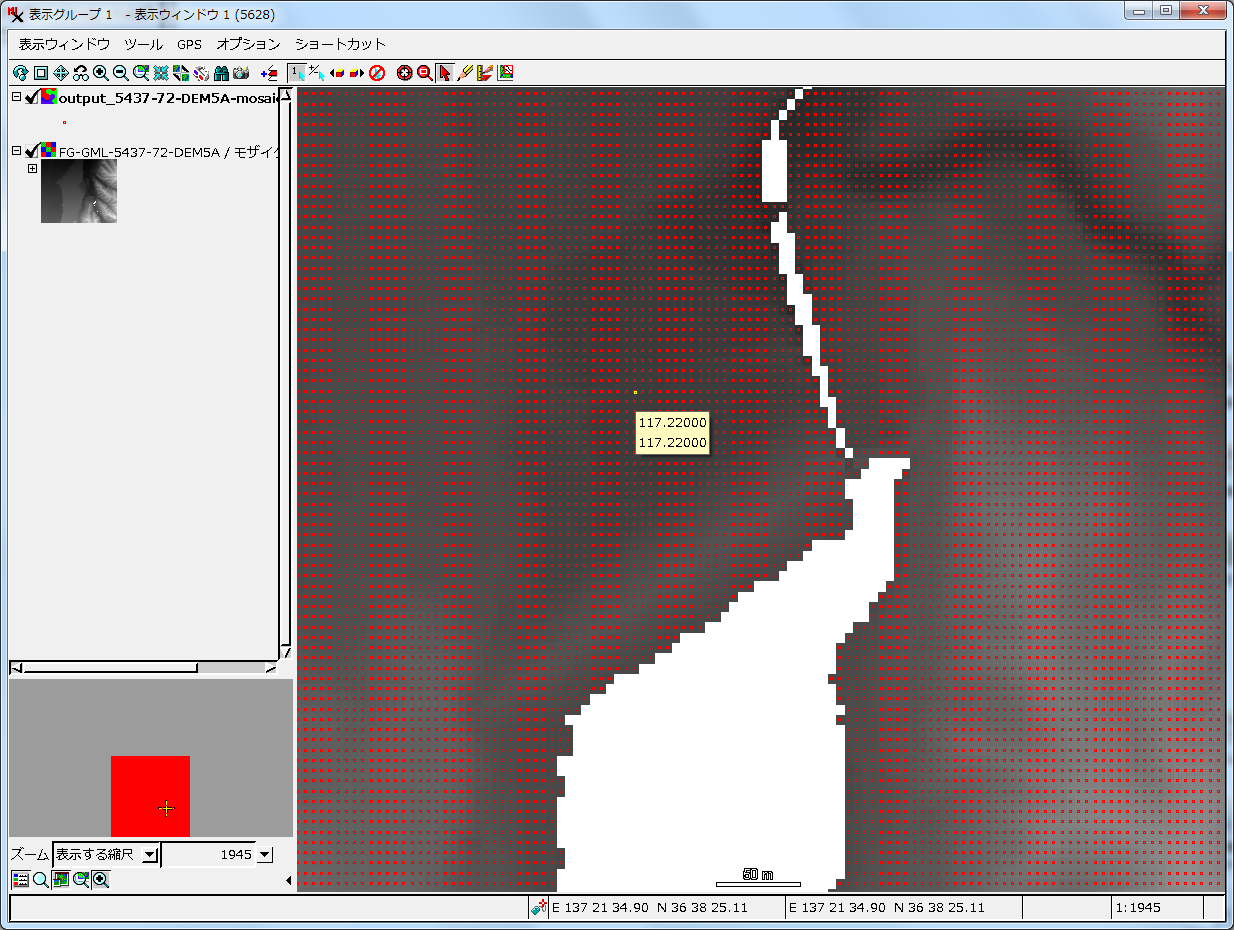

- 拡大図。河川や湖沼などのヌルの領域にはポイントは発生しません。これでいいです。
Step 2. TIN に変換する

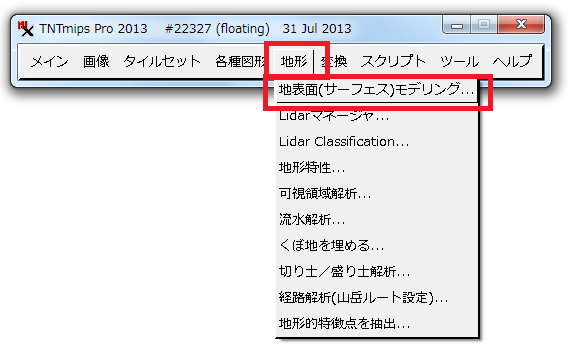

- [地形]メニューから[地表面(サーフェス)モデリング]を選択。

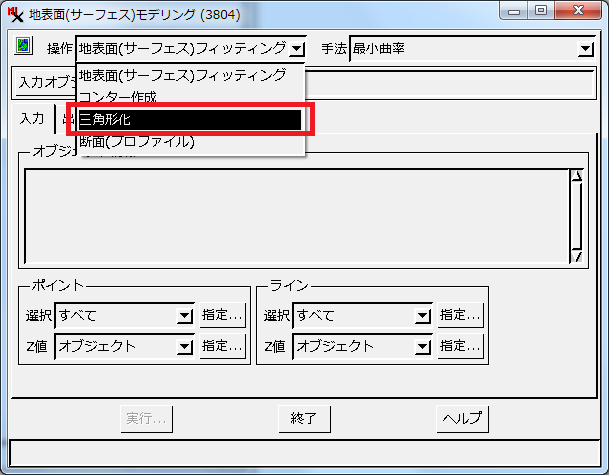

- 「操作」から"三角形化"を選択します。

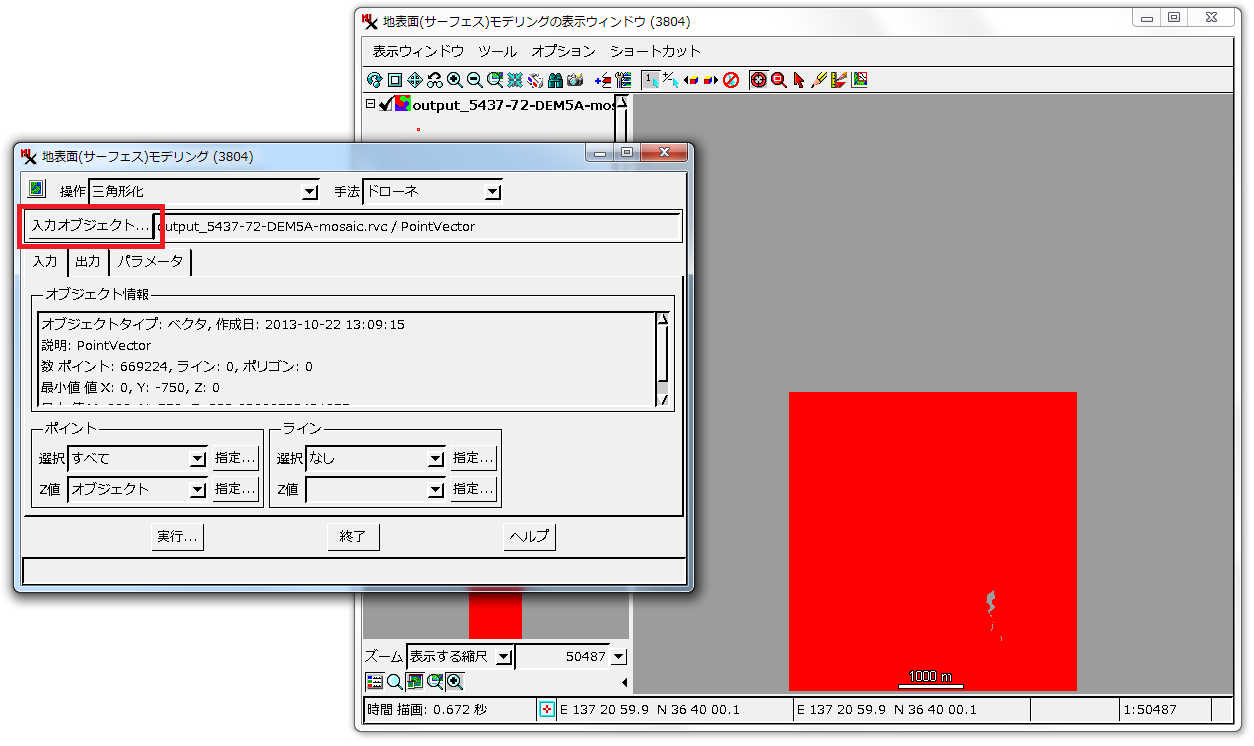

- 「入力オブジェクト」は、前段のポイントベクタを選択。
- 特にパラメータは設定しないで[実行]します。

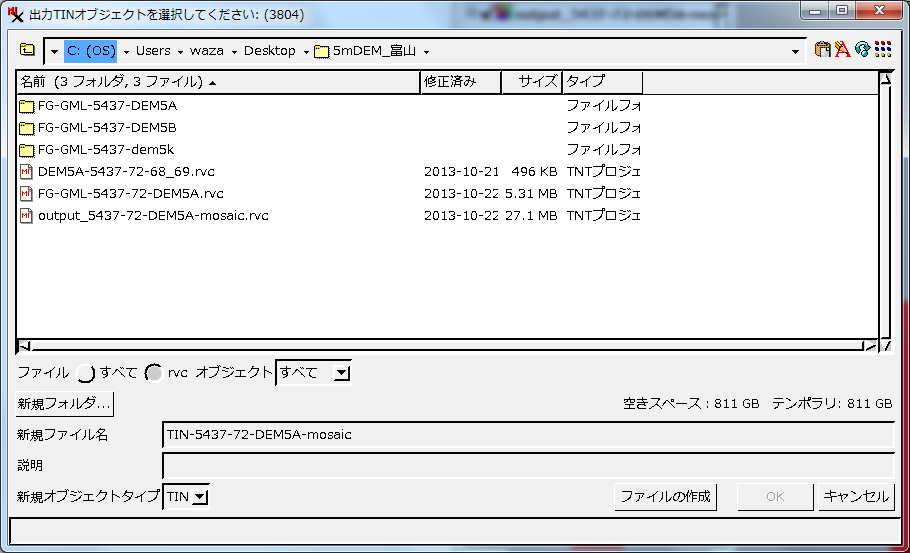

- 出力のTINオブジェクトを指定します。

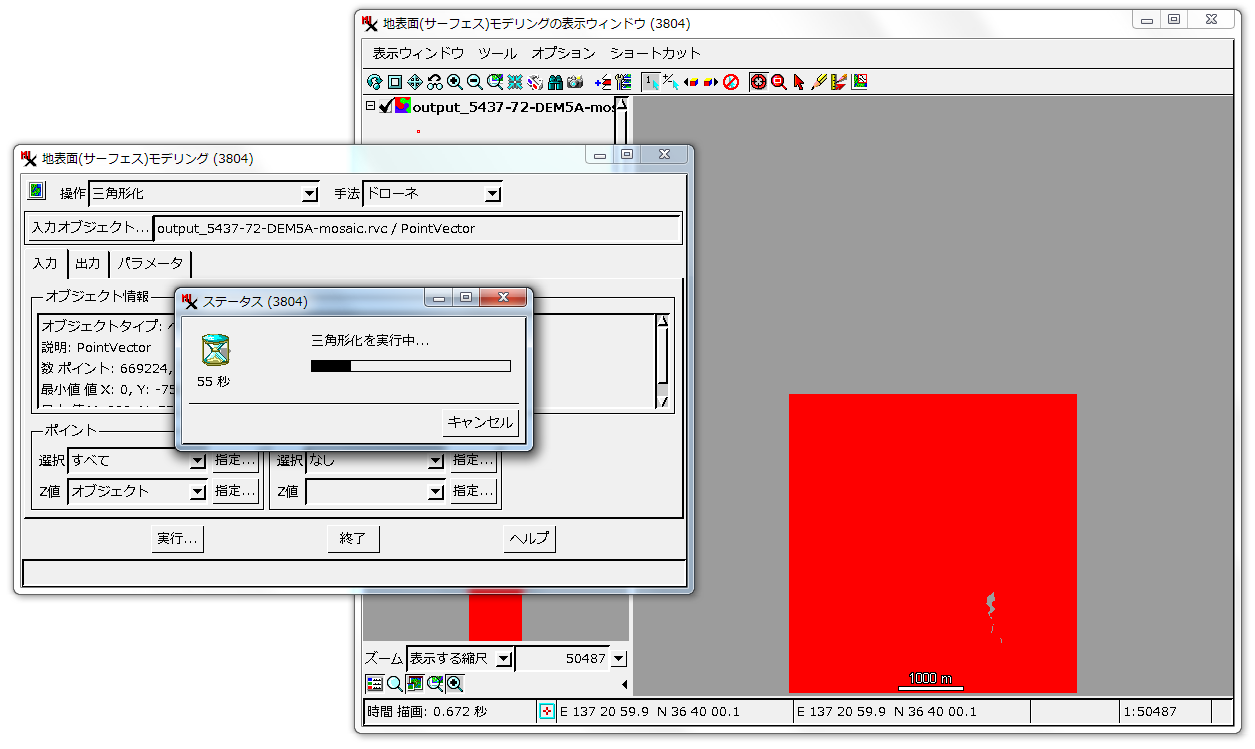

- 処理が開始します。
- 終了

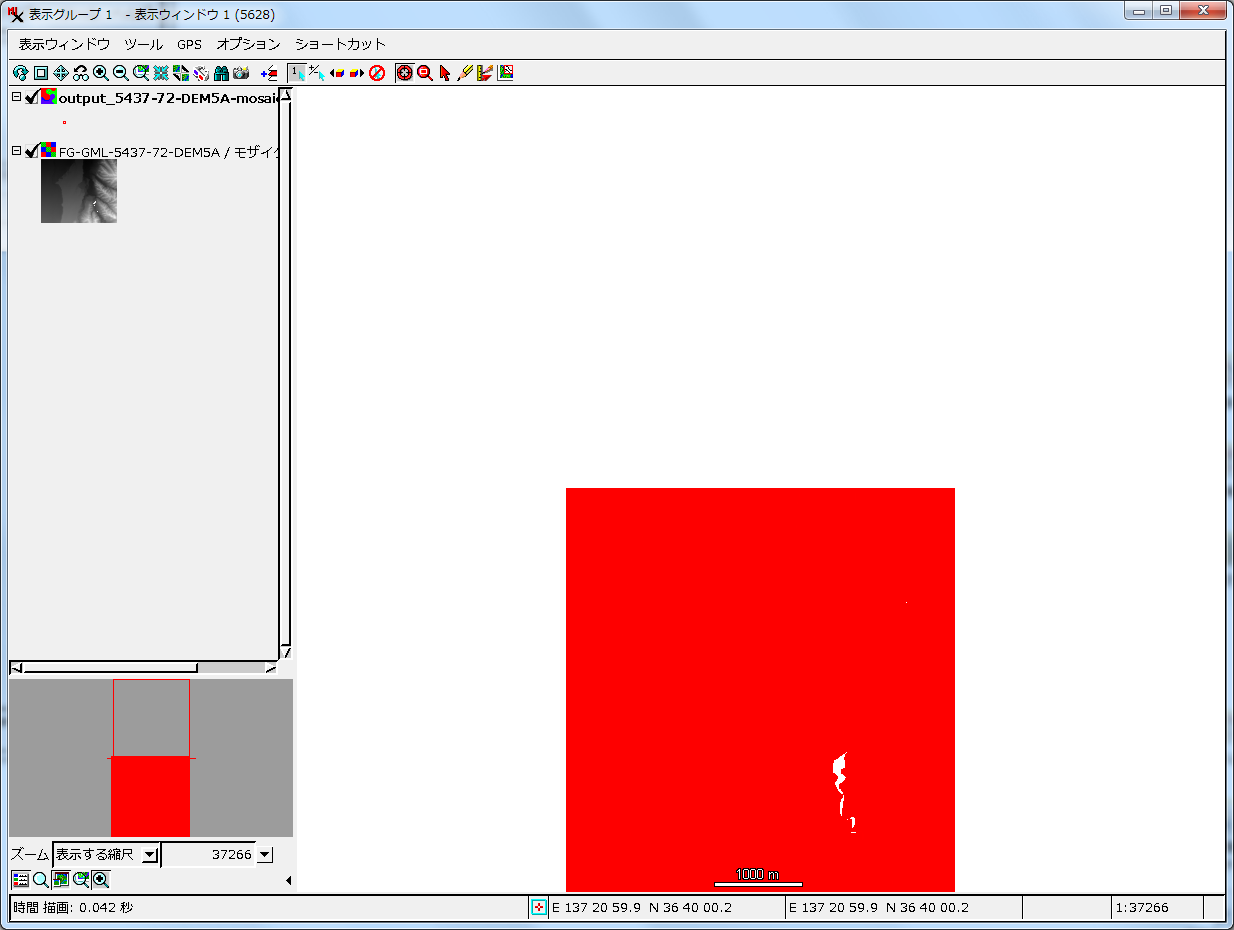

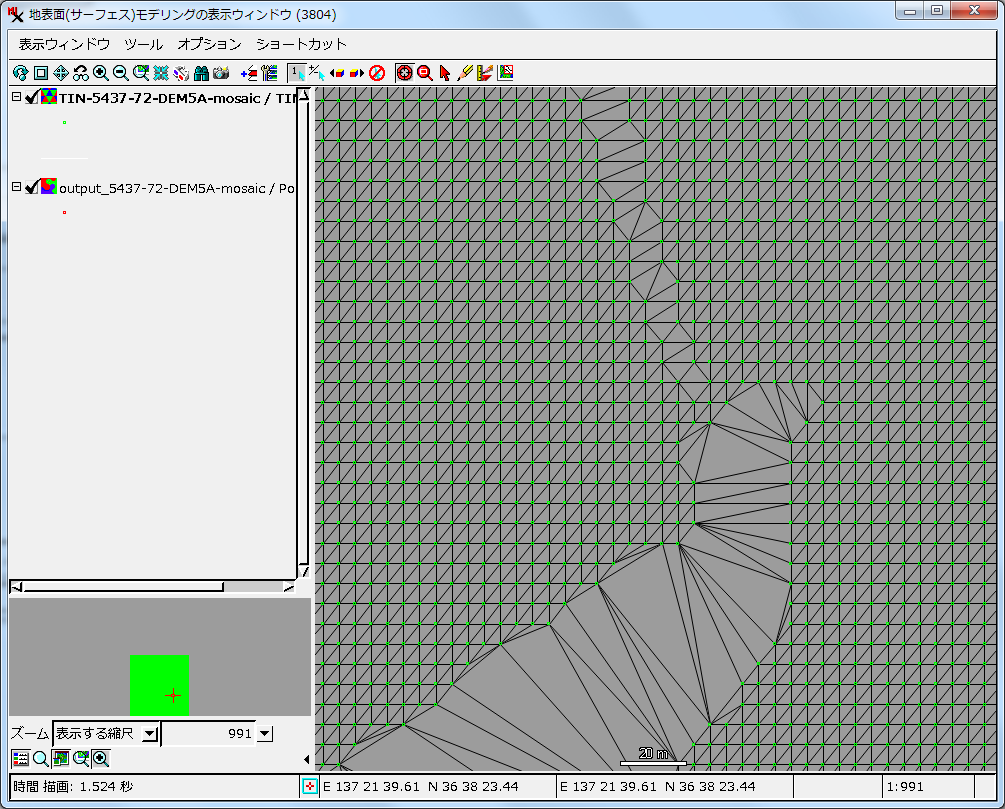

- 点のない所は三角形は大きくなります。
Step 3. 再度[地表面(サーフェス)モデリング]を使用します

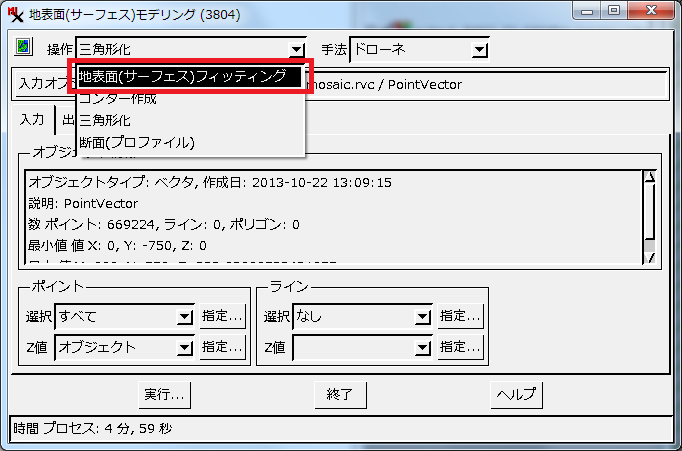

- 「操作」から"地表面(サーフェス)フィッティング"を選択します。

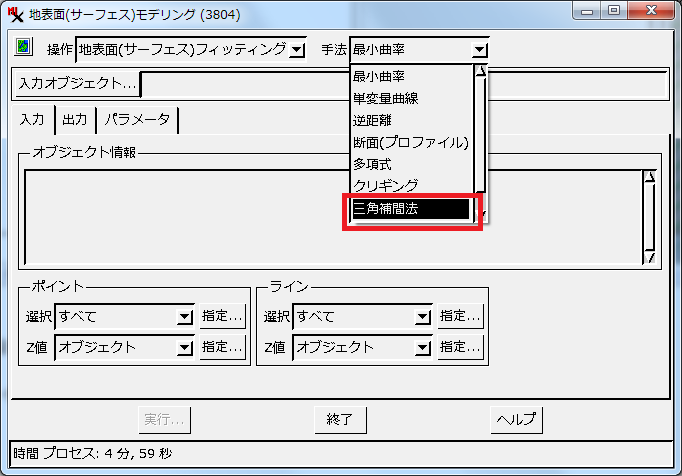

- 「手法」から"三角補間法"を選択します。

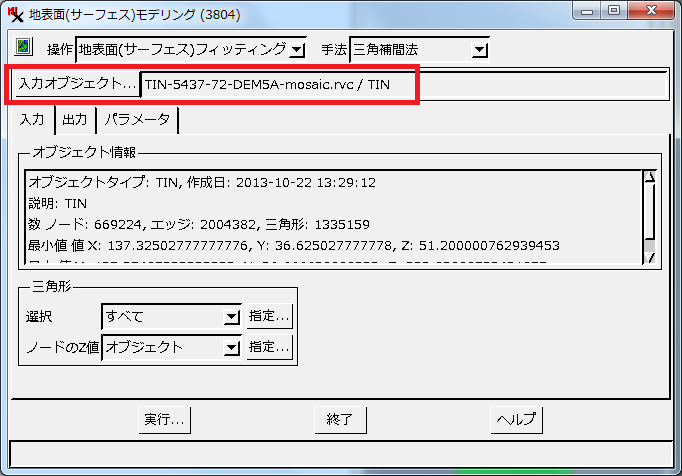

- 「入力オブジェクト」を選択します。前段のTINオブジェクトを選択します。

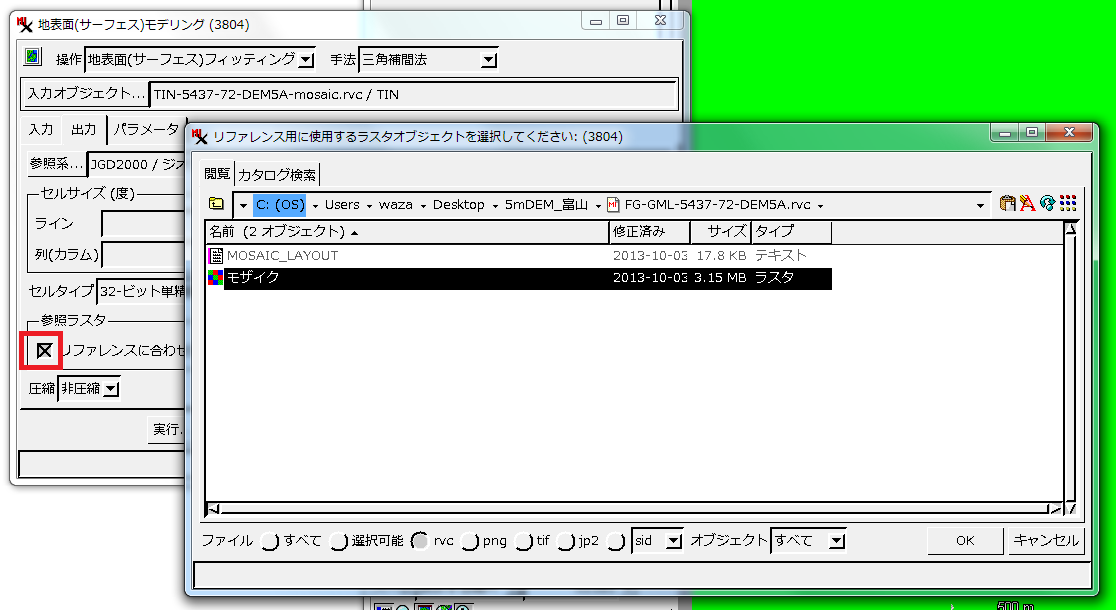

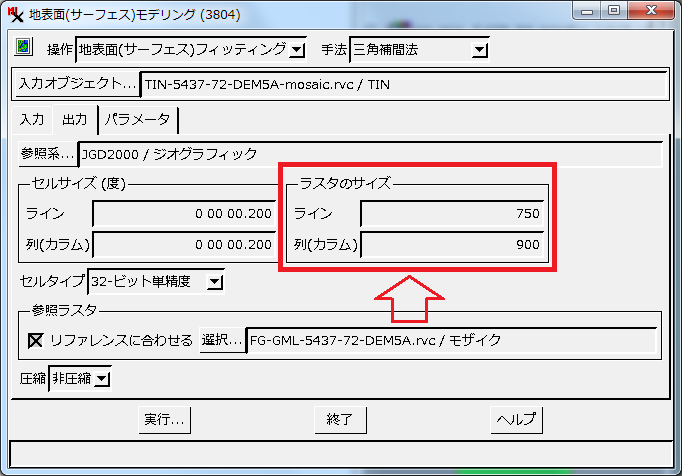

- [出力]タブを押し、[参照ラスタ]パネルの「リファレンスに合わせる」を選択します。

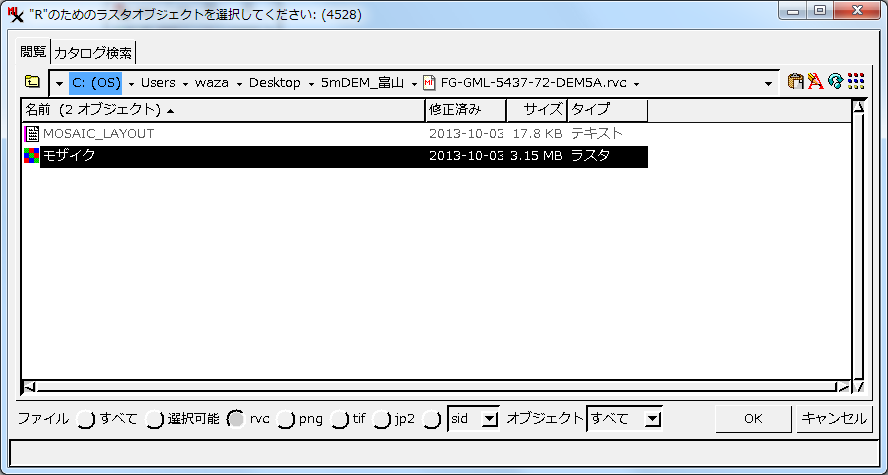

ウィンドウが出ますので、最初のモザイクした5m DEMラスタを選びます。
- ラスタサイズが、最初のモザイクした5m DEMラスタのそれになります。

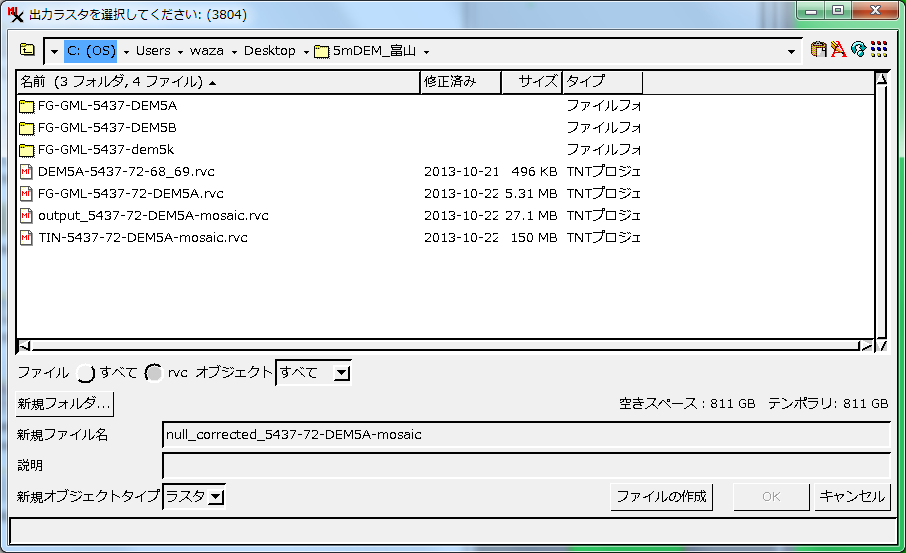

- 実行します。出力ラスタを指定します。
- 処理時間は2秒ほどです。
結果を比較

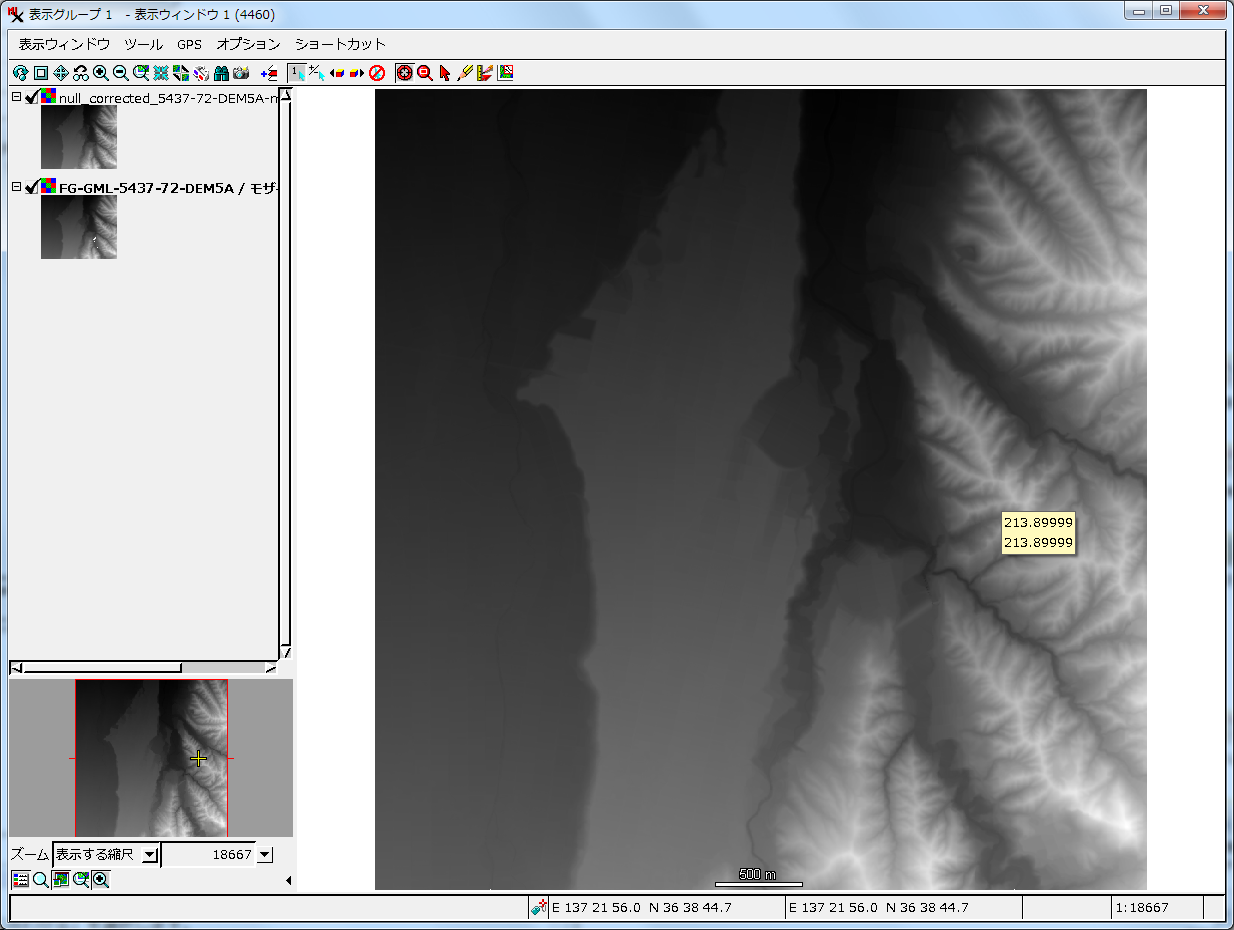

- ヌル以外の場所のセル値は処理前と同じです。

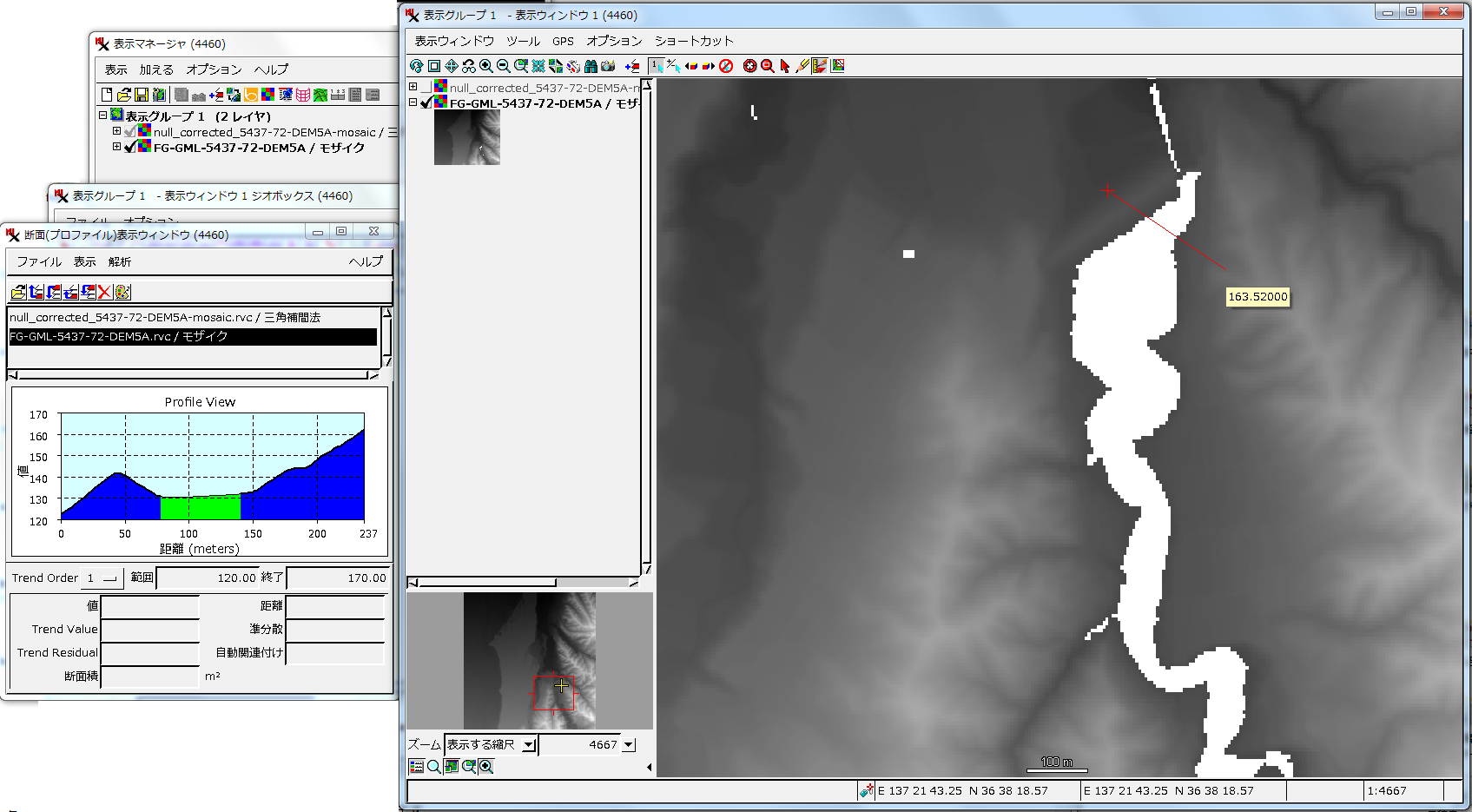

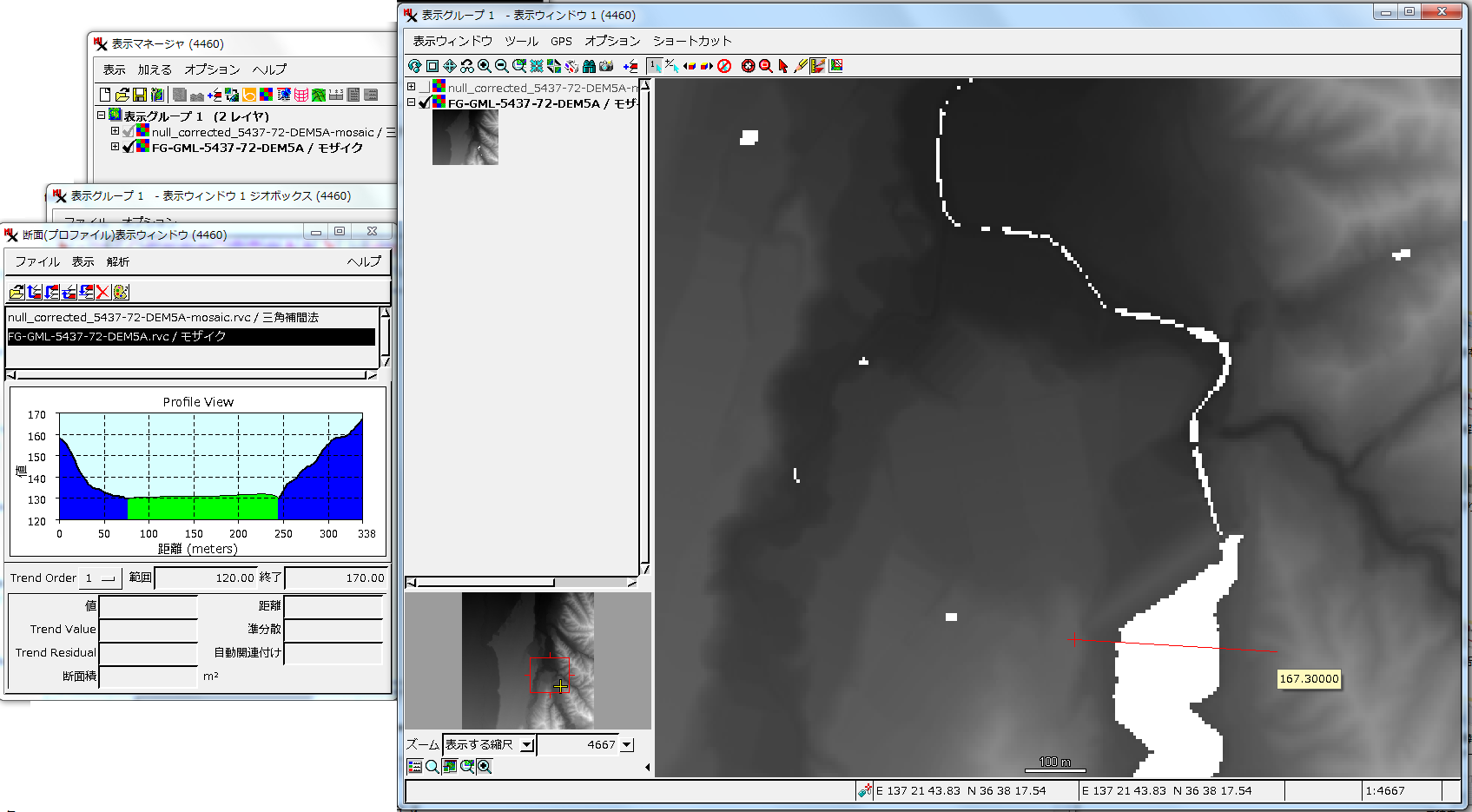

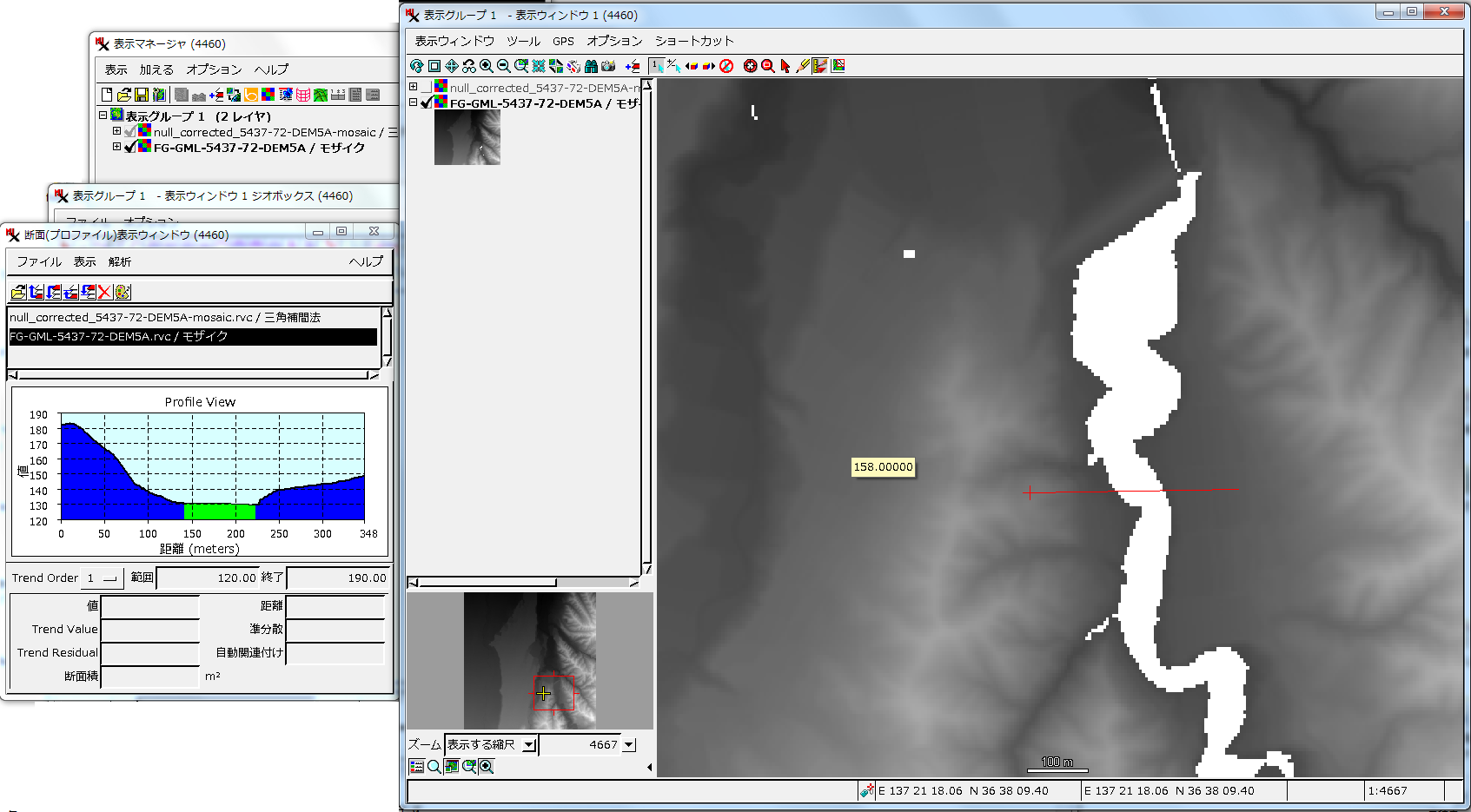

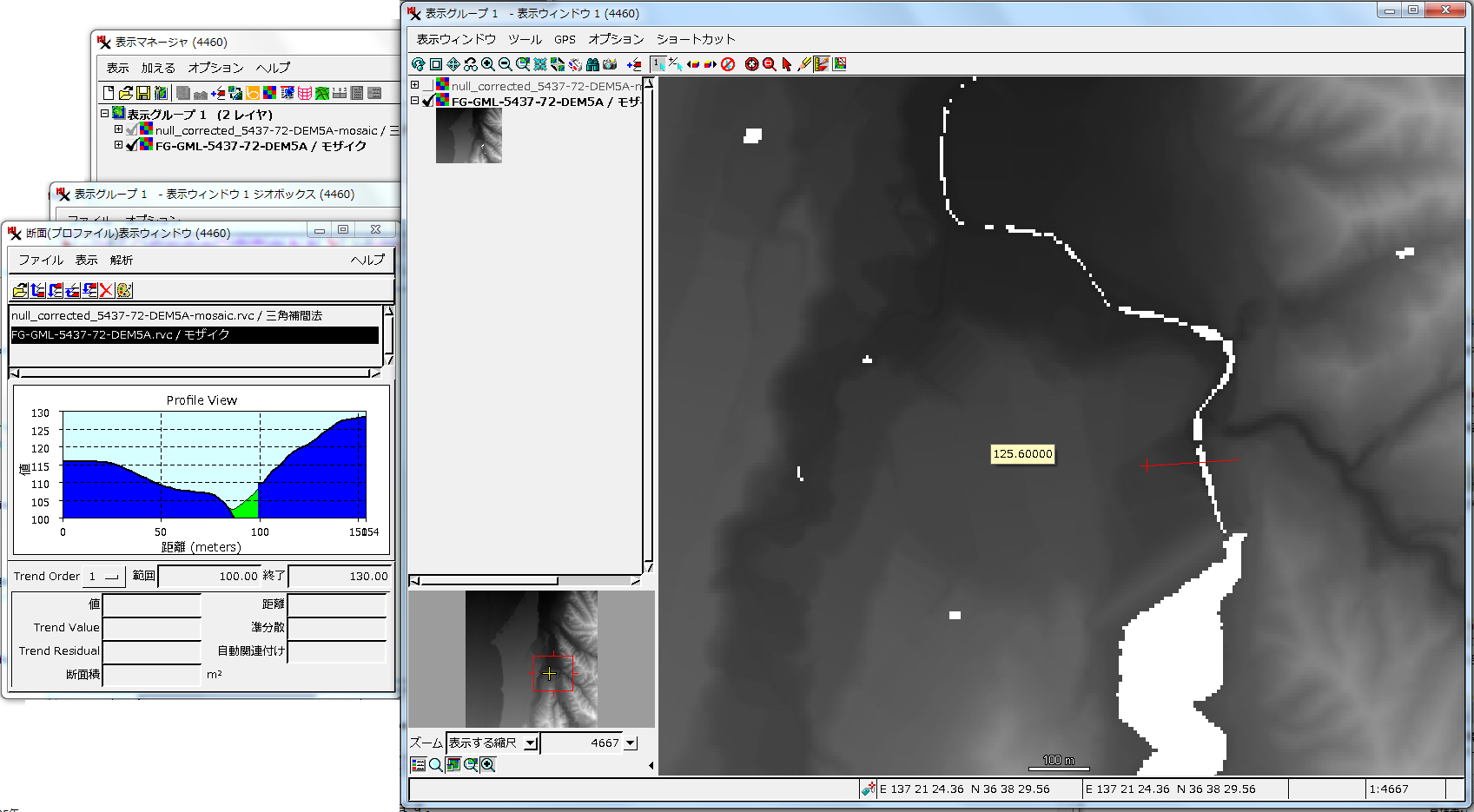

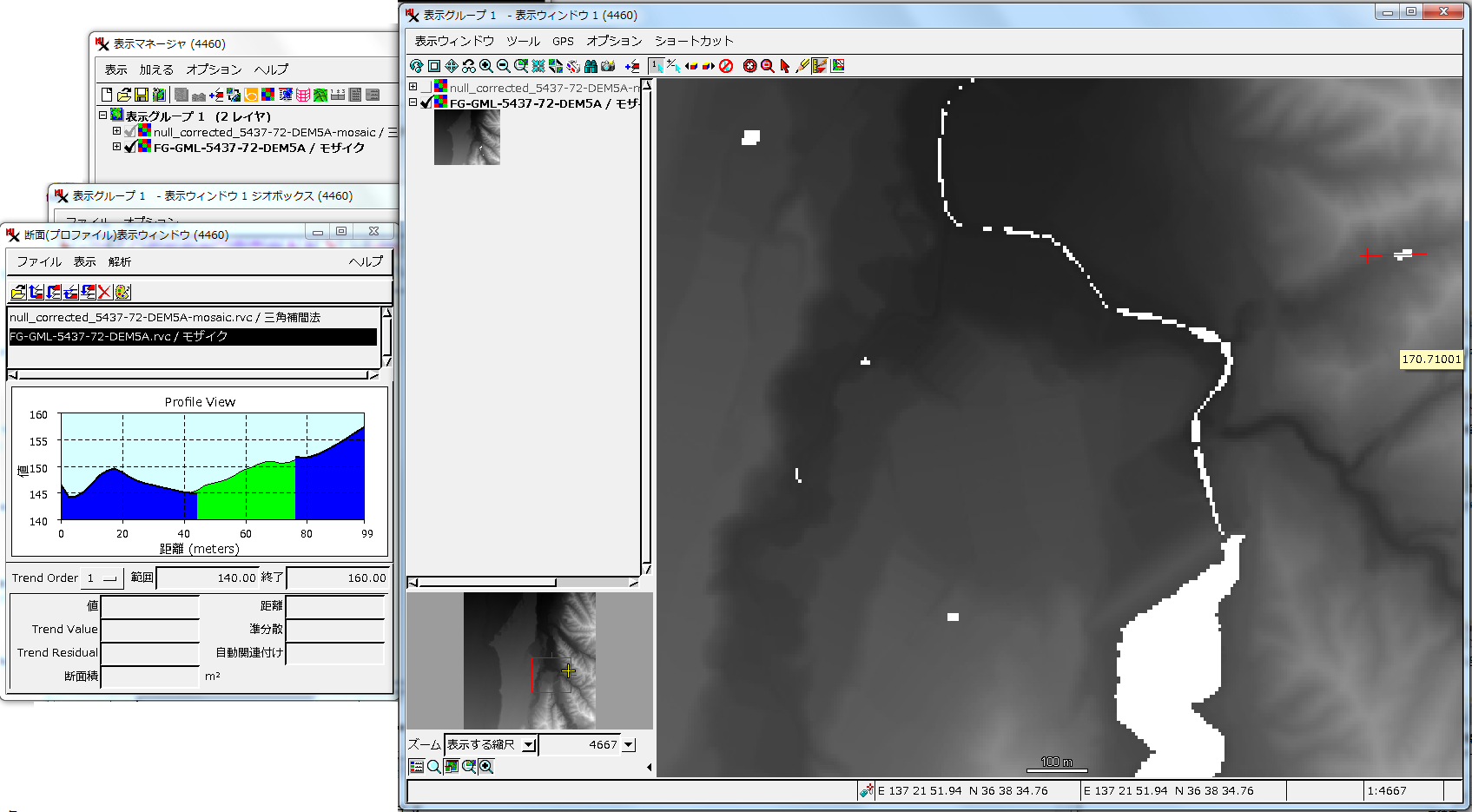

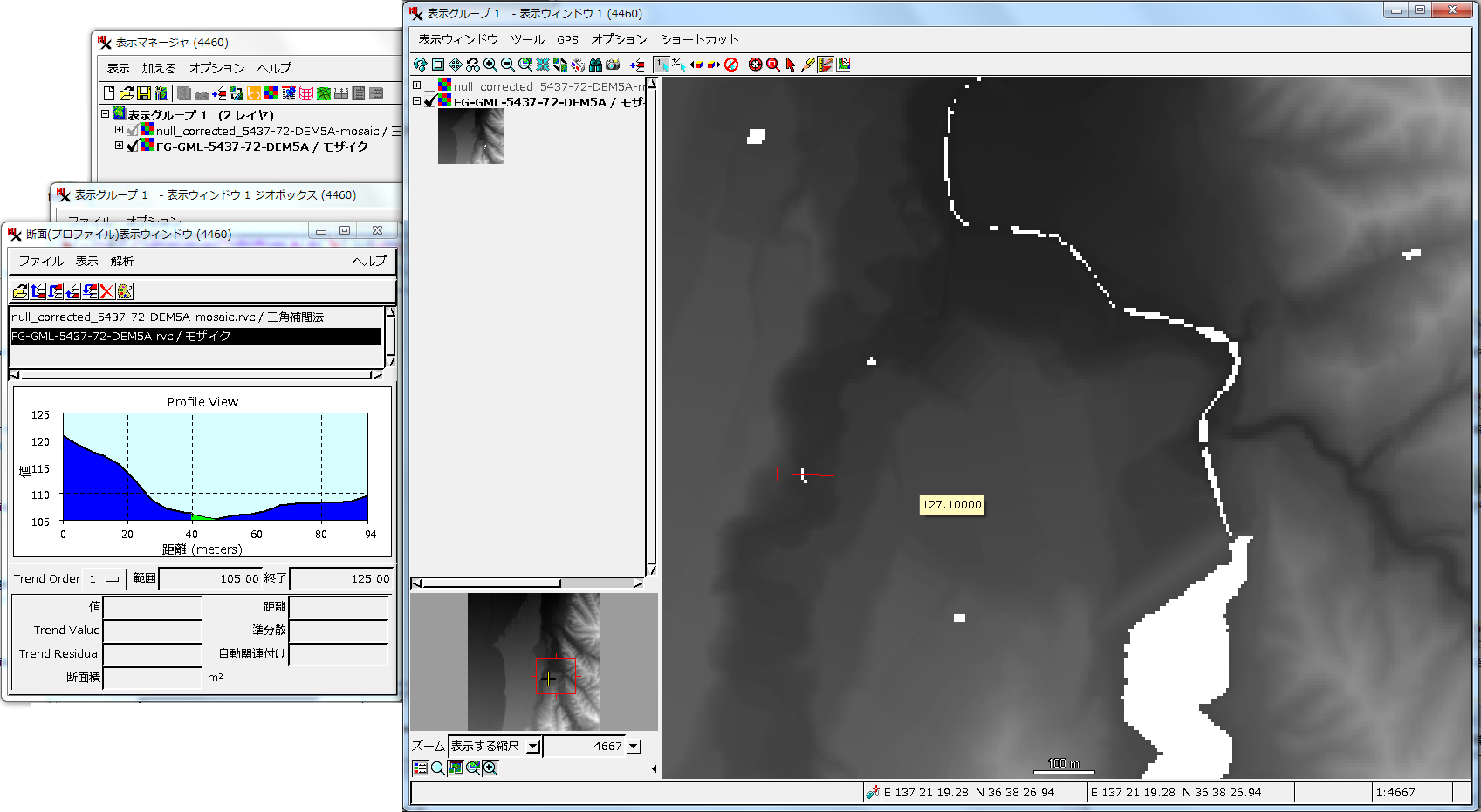

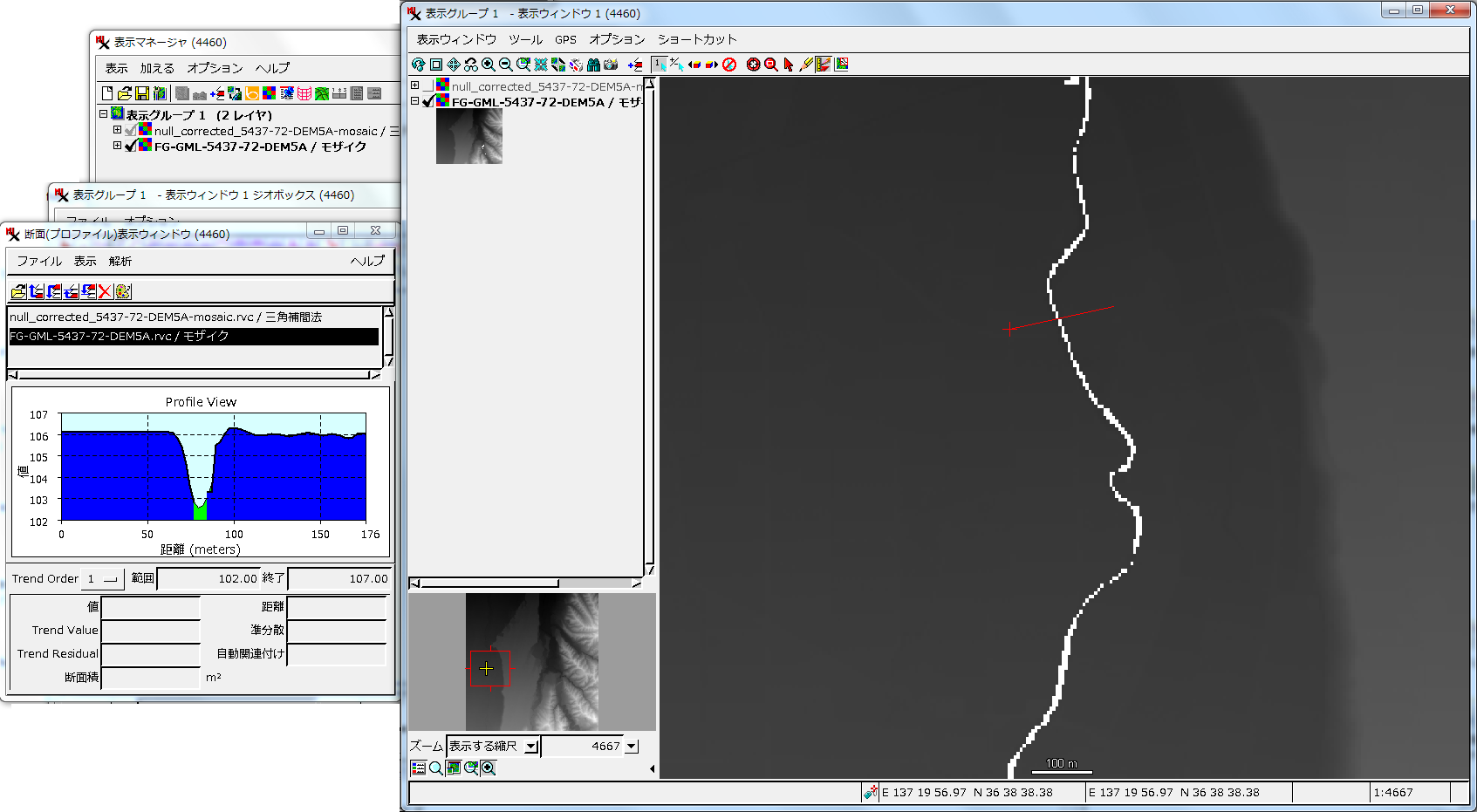

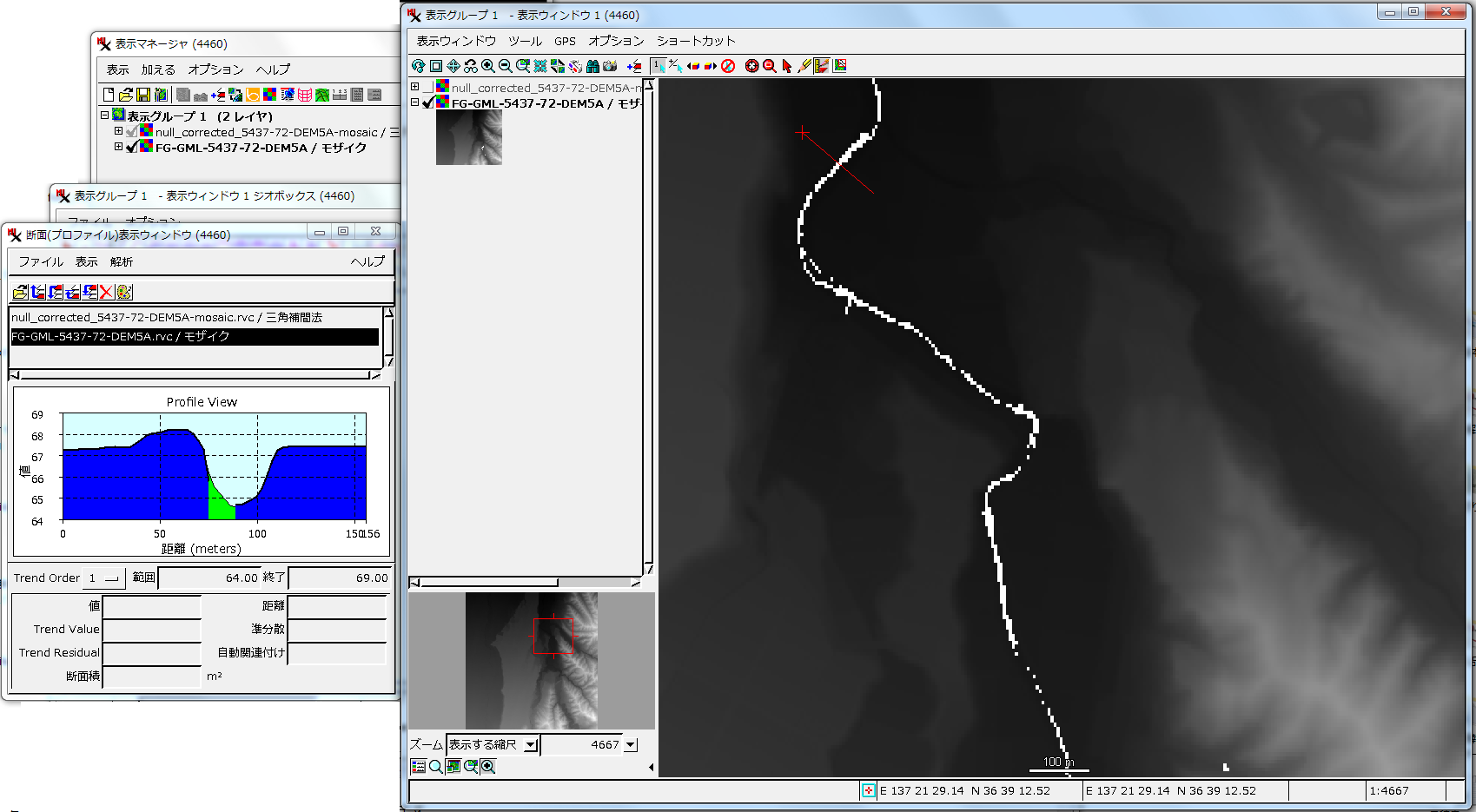

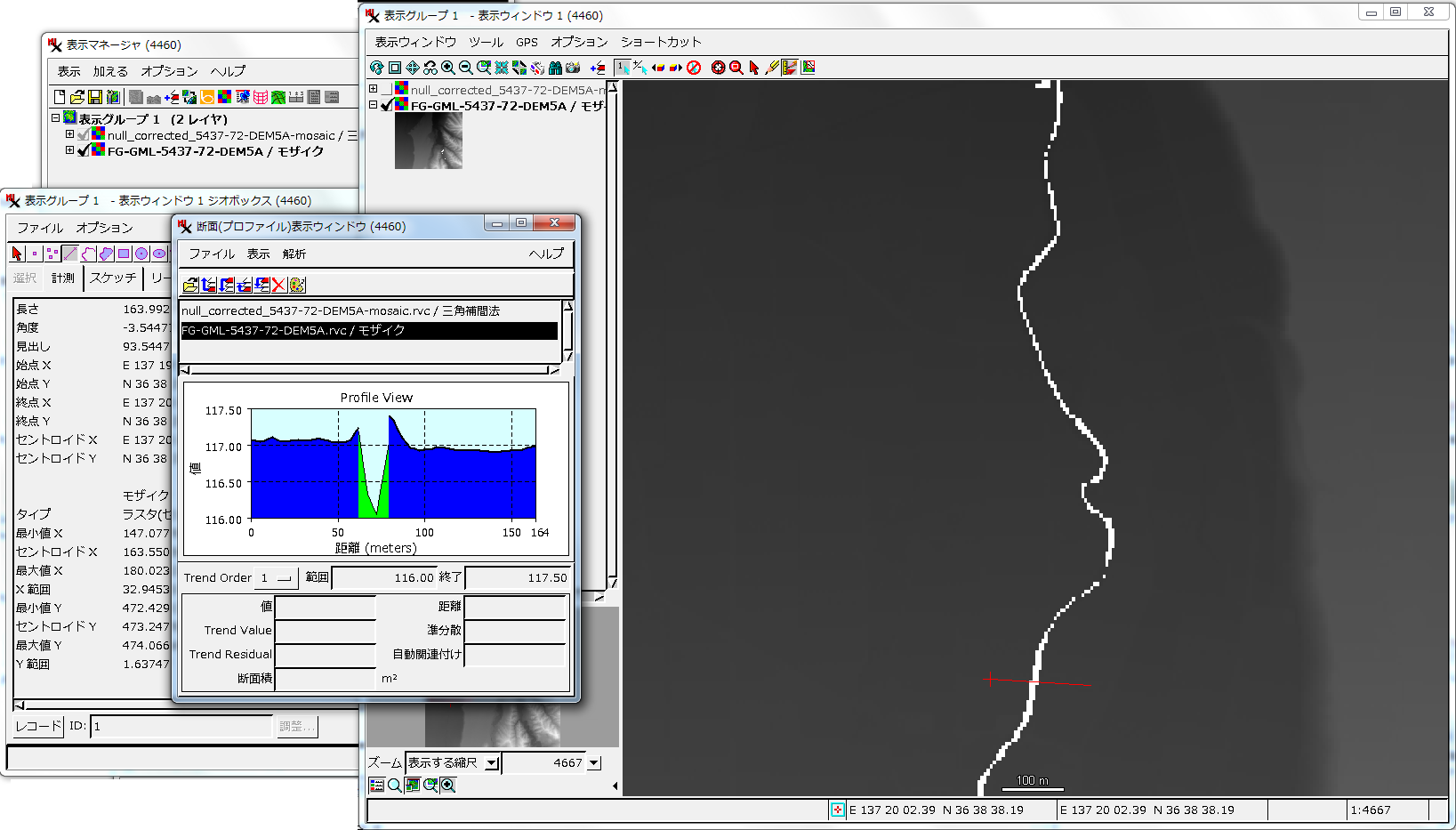

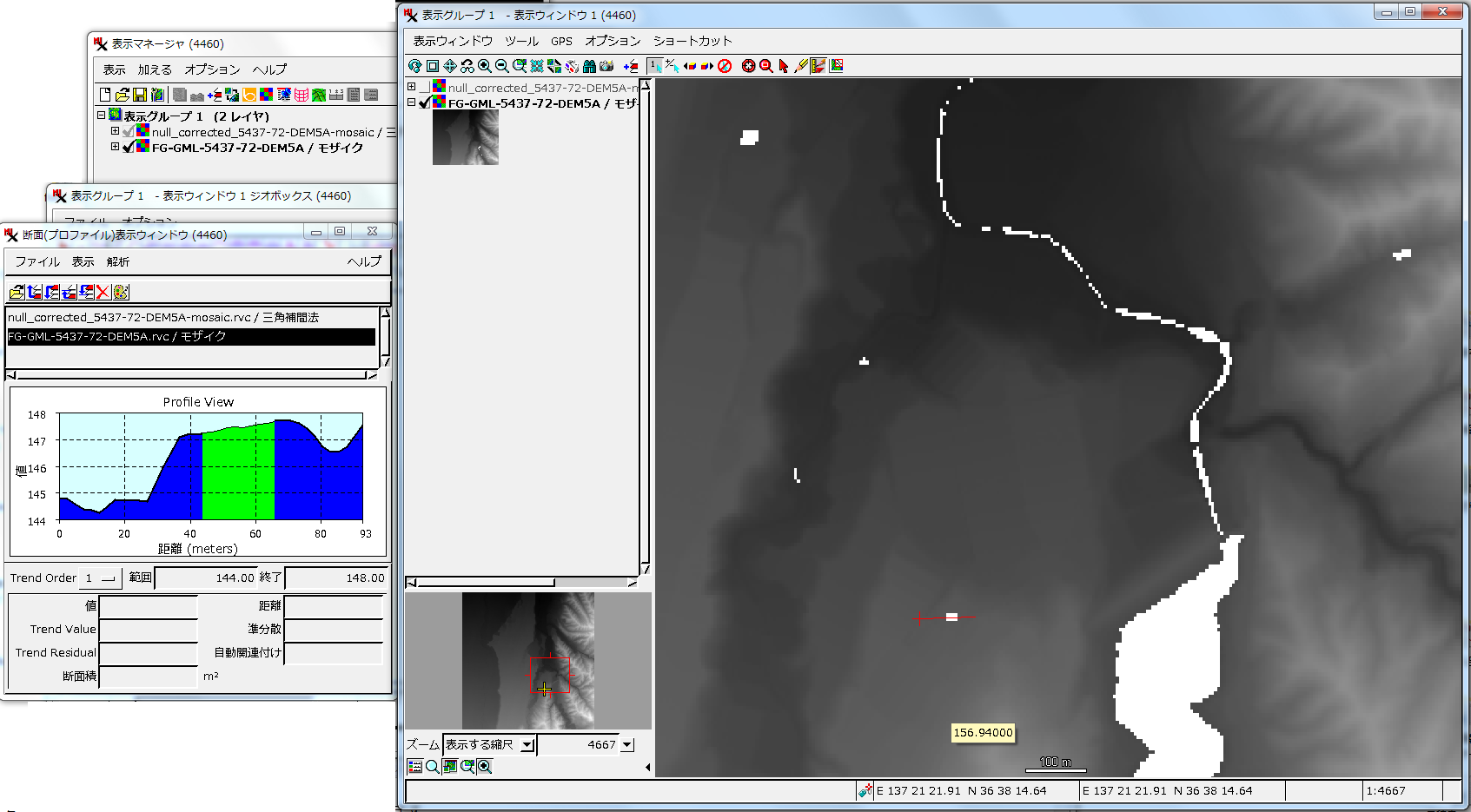

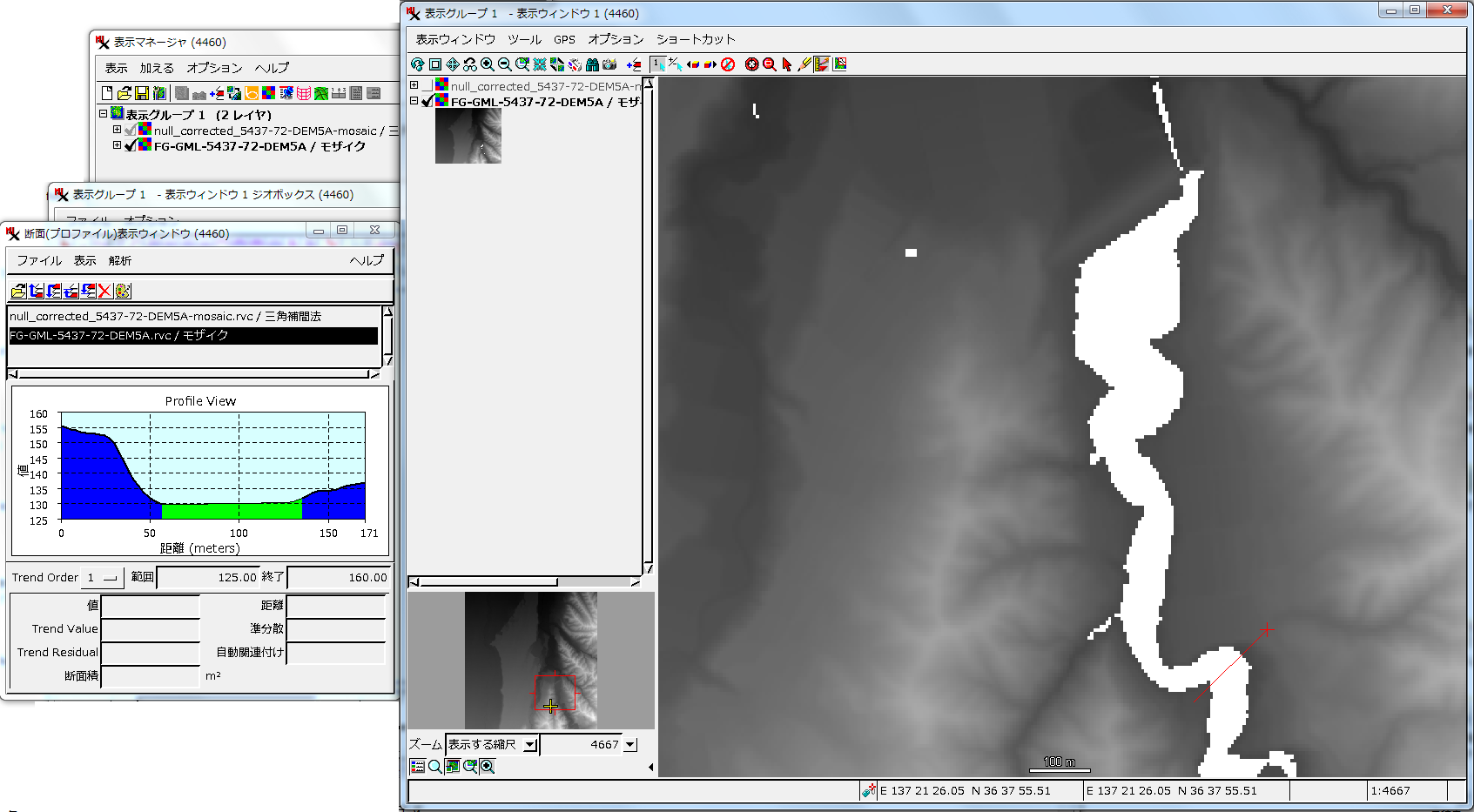

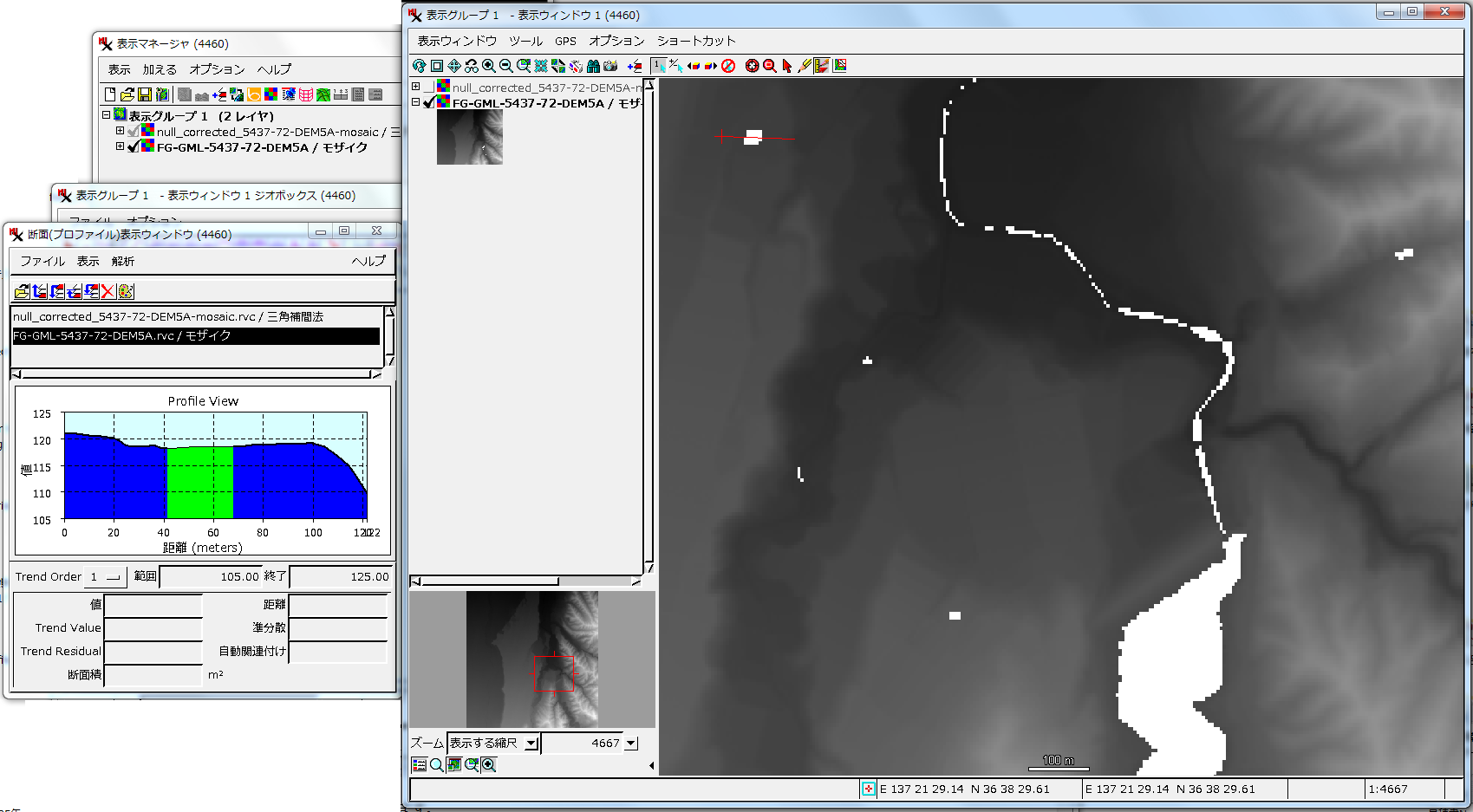

- 河川や湖沼などの標高値のなかった場所の断面を見てみました。
青・・・元々の5m DEM
緑・・・今回補間した河川や湖沼
そんなに悪くないようです
データ量と処理時間の関係
| 使用したデータ | 5m DEM |
|---|---|
| モザイク前のデータファイル数 | 縦５個、横４個(合計20個) |
| 総ポイント数 | 669,224(点) |
| 処理１. ポイント変換 | 約４秒 |
| 処理２. TIN変換 | 4分59秒 |
| 処理３. ラスタ変換 | 2.292秒 |
| 合計処理時間 | 約５分５秒 |
実行環境
| OS | Windows7 Pro(64bit) |
|---|---|
| CPU | Core-i7(960@3.20GHz) |
| メモリ | 12GB |
| TNTmips | ver.2013(32bit) |
作成
更新
株式会社オープン・ジー・アイ・エス
