OpenGIS Mail Magazine for Technical Support Users     2007/11/16
Keywords: OpenGIS,TNTmips,Table,Relate,Attach,Examine Cell Values

オープンGIS
テクニカル・サポート専用メールマガジン

第325号「 リ レ ー ト を ア タ ッ チ に 変 え る 」
#################################################################
                       株式会社 オープンGIS



属性テーブルをポイントやポリゴンなどの図形要素に関連付ける方法と
して、「アタッチ」と「リレート」があります。

● アタッチ...テーブルのレコードを図形要素に直接関係付ける方法

● リレート...他のテーブルのフィールドを利用して、間接的に図形要
素に関係付ける方法


「アタッチ」は、TNT製品においてのみ使われる言葉ですが、「リレ
ート」はリレーションナルデータベースで一般的に使われる言葉です。


「アタッチ」と「リレート」については、前にメルマガでも解説してい
ます。

● アタッチについて
 http://www.opengis.co.jp/htm/kako_mail/mail_mag_217.htm

● リレートについて
 http://www.opengis.co.jp/htm/kako_mail/mail_mag_218.htm


今週は、リレートで関連付けたテーブルを、図形要素に直接アタッチす
る方法についてご紹介します。


・・・


今回のサンプルデータです。ポリゴンに"TABLE"と"RELATE"の2つテーブ
ルが付いています。




"TABLE" は直接ポリゴンに"アタッチ"しており、"RELATE" テーブルは
2つのテーブルの共通のフィールド"CODE" を通して、ポリゴンに間接的
に関連付けされています(リレート)。

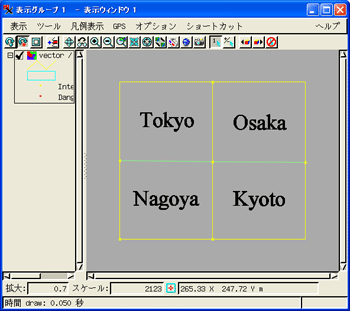

"RELATE" の都市名のフィールドをラベル表示しました。
(図1)




「リレーションの修正...」メニューを使うと、




テーブル同士の関係を図示できます。

(処理前)




さて、本題です。リレートをアタッチに変えるには、次の操作を行いま
す。

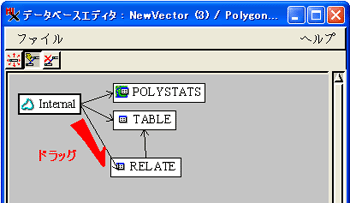

▼ "RELATE" をマウスドラッグして、"Internal" テーブルに近づけまし
ょう。




▼ [関連付け(リレート)] ボタンを押します。




▼ "Internal" テーブルの上にマウスカーソルを置いて、"RELATE" に向
けてドラッグします。図のように黒い線で矢印が伸びます。




▼ マウスのボタンを放すと<アタッチ...>のウィンドウが出ます。
「アタッチ:」を、"なし"から"現在の関連付け(リレート)"に変えます。
[OK] ボタンを押します。




仕上げです。これまでのリレート関係を解除します。


▼ 右端の[関連付け(リレート)を解除] ボタンを押します。




▼ "TABLE" と"RELATE" の間の黒い矢印をクリックします。赤く変わっ
て、ウィンドウが出ます。[はい] を押します。




"TABLE" と"RELATE" の間の黒の矢印が消え、2つのテーブルの間の関係
付けが解除されました。"RELATE" テーブルが"Internal" テーブルに直
接関係付け(アタッチ)されました。

(処理後)




処理前の図とくらべてみてください。


リレートの仲介役だった"TABLE" も削除しました。都市名をラベル表示
しても、前と同じポリゴンの場所に表示されています。

(図2)




・・・


今回ご紹介したテクニックは、新旧の属性テーブルを入れ替えたいとき
に使用できます。







□■Tips□■
===============================================================

ご存知の、ラスタの「セル値のチェック」機能




これに [編集] ボタンが付きました。




[編集] ボタンを押すと、セル値を編集することができます。

===============================================================





エラー・バグ・トラブル
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +

○ v74で、ベクタのスタイルを[By Attribute] にして、[Specify...]
ボタンを押すと、"Read Only" のエラーが出る。

【エラー番号】15055E

2007年11月14日以降のバージョンで修正されています。
 http://www.microimages.com/downloads/tntpatch/DV74.htm

+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +





機能要求
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +

● ベクタのラインに沿ってラスタのプロファイルを描けるようにしてほ
しい。(現状は、ジオツールボックスにおいてユーザが一時的に描いたラ
インに沿って表示します)
【機能要求番号】klr1850N - Geotoolbox: Allow tracing from
geometric layer lines for measurement and profile generation.

● 魚の背骨のように、ベクタのラインから両側に等しい長さでラインを
発生したい。

+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +





□■Feature Management Database の利用□■
===============================================================

毎週報告している「エラー番号」や「機能要求番号」。

マイクロイメージ社のフィーチャ・マネージメント・データベース
(Feature Management Database)に入力して、現在の状況(ステータス)を
簡単に確認できます。

 http://www.microimages.com/support/features/

番号を入力して、




ステータスをチェックします。




===============================================================
