標準地域メッシュ
(Datum ワークステーション)
- 数値地図をはじめ、日本の GIS データの多くは標準地域メッシュという枠に従って、図幅・ファイルが分けられます。
(標準地域メッシュコードは 昭和48年 行政管理庁告示により制定、昭和51年 JIS 規格に採用) - そこで、Datum ワークステーションで使用可能な標準地域メッシュ枠ポリゴンを作成しました。
- ただし3次メッシュと4次メッシュは、ファイルサイズが大きくなるので SML にて自動生成してください。

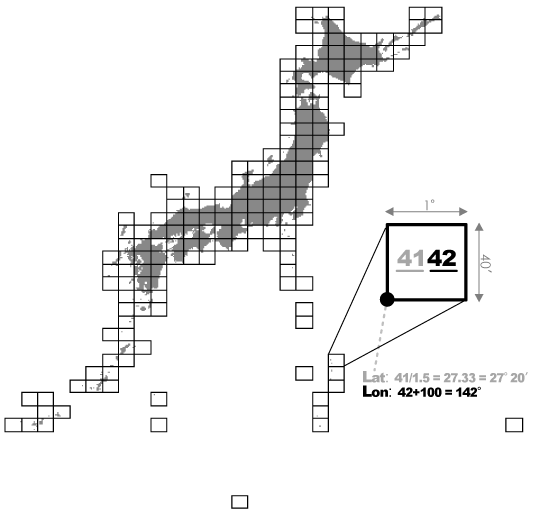

1次メッシュ
- 20万分の1地勢図とほぼ同じ、「標準地域メッシュ」の中で一番大きい、緯度間隔 40′、経度間隔 １°のメッシュです。
- 正式名は「第1次地域区画」ですが、一次メッシュのほうが一般的かもしれません。
- 5339 (東京) や 5437 (高山) など、4桁の数字で日本各地をコード化しています。
特徴
- 緯度間隔： 40′ (約70km)
- 経度間隔： 1° (約90km)
- コード桁数： 4桁 (緯度2桁・経度2桁)
- 南西角 緯度変換方法： 上2桁 / 1.5 (単位 度)
- 南西角 経度変換方法： 下2桁 + 100 (単位 度)
Download (RVCファイル)
- 世界測地系(JGD2011) (0.1MB)
- 世界測地系(JGD2000) (0.1MB)
- 日本測地系(Tokyo) (0.1MB)
- 世界測地系(WGS84) (0.1MB)
1st_mesh_JGD2011.zipSMLスクリプト (2025)

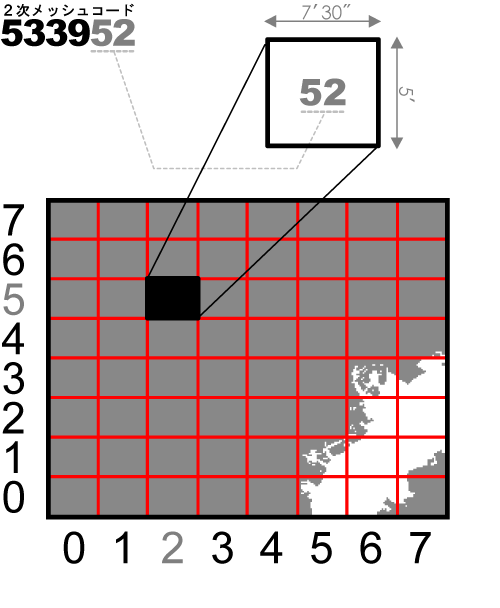

2次メッシュ
- 2次メッシュは1次メッシュを縦横8等分したメッシュで、国土地理院の2万5千分の1地形図の範囲とほぼ同じものです。おおよそ10km × 10kmのメッシュサイズとなります。
- 1次メッシュコード(4桁)に 縦マス1桁、横マス1桁を加えた合計6桁コードで日本中の場所を指定しますので、メッシュ数はかなりの数になります。
特徴
- 緯度間隔： 5′ (約10km)
- 経度間隔： 7′30″ (約10km)
- コード桁数： 6桁 (1次メッシュコード4桁・緯度1桁・経度1桁)
- 南西角 緯度変換方法： 中1桁 × 5 + 1次メッシュ南西角 (単位 分)
- 南西角 経度変換方法： 下1桁 × 7.5 + 1次メッシュ南西角 (単位 分)
Download (RVCファイル)
- 世界測地系(JGD2011) (2.0MB)
- 世界測地系(JGD2000) (2.0MB)
- 日本測地系(Tokyo) (2.0MB)
- 世界測地系(WGS84) (2.0MB)
SMLスクリプト (2025)
3次メッシュ
- 1次メッシュと2次メッシュはデータをそのままダウンロードすると使用できますが、3次メッシュはデータ量が多すぎるのでみなさんのお手元で自動生成していただきます。

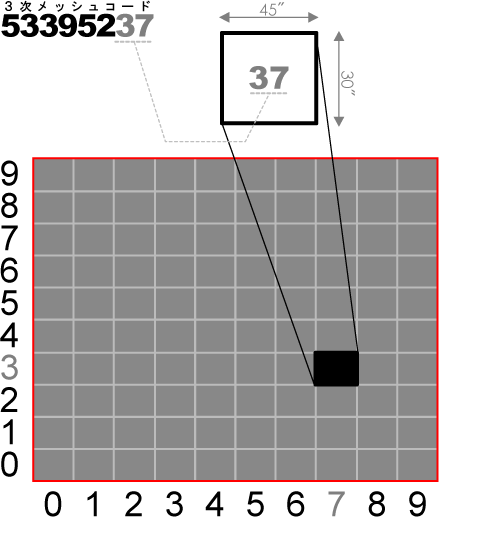

- 2次メッシュをさらに縦横10等分したメッシュが「3次メッシュ」です。おおよそ1km × 1kmのメッシュサイズですので「1kmメッシュ」と呼ばれることもあります。
特徴
- 緯度間隔： 30″ (約1km)
- 経度間隔： 45″ (約1km)
- コード桁数： 8桁 (2次メッシュコード6桁・緯度1桁・経度1桁)
- 南西角 緯度変換方法： 中1桁 × 30 + 2次メッシュ南西角 (単位 秒)
- 南西角 経度変換方法： 下1桁 × 45 + 2次メッシュ南西角 (単位 秒)
SMLスクリプト (2025)
Download (SMLスクリプト)
make_3rd_Mesh_20160315.sml (5KB)
SML の使い方

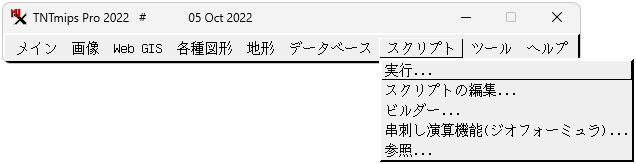

- メインメニューよりスクリプト＞実行...
- ダウンロードした SML スクリプトを選択
- 生成されるメッシュポリゴンデータは、1次メッシュ単位で処理します。
ここでは3次メッシュを作成したい場所の4桁の1次メッシュコードを入力し OK をクリックします。

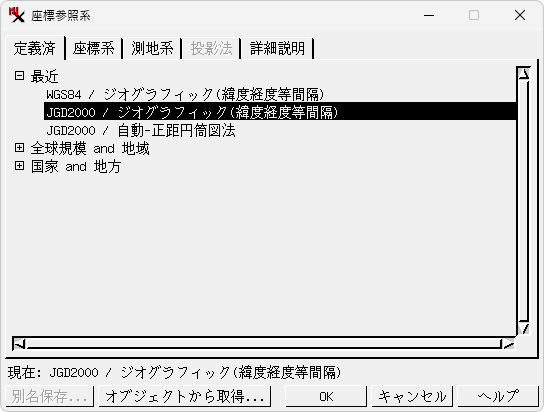

- 使用する座標参照系を選択して OK をクリックします。
- 出力先のファイル名を入力します。
- 続いて出力先のオブジェクト名を入力します。
- 出力が完了するとメッセージが表示されます。
出力されたポリゴンデータの確認
- メイン＞表示...でメッシュを確認します。
- 画像のようにメッシュコードがアタッチされているはずです。
4次メッシュ
- 人口密集地のデータなど、より精度を上げた空間データを扱う場合には3次メッシュよりも更に細かいメッシュが必要となります。そんなとき4次メッシュが便利です。

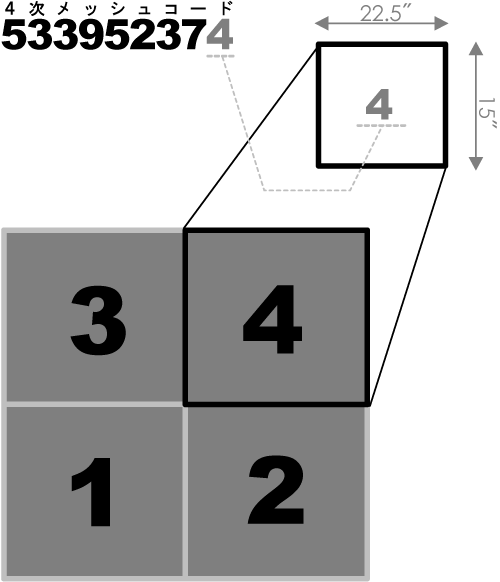

- ３次メッシュを縦横半分したメッシュで、おおよそ 500m × 500m のメッシュサイズとなります。左下が 1、右下が 2、左上が 3、右上が 4 となっていますので、4次メッシュコードだけは数学的な座標コードではありません。
特徴
- 緯度間隔： 15″ (約500m)
- 経度間隔： 22.5″ (約500m)
- コード桁数： 9桁 (3次メッシュコード8桁・コード1桁)
- 南西角 緯度変換方法： 条件式が必要なので省略
- 南西角 経度変換方法： 条件式が必要なので省略
Download (SMLスクリプト)
4次メッシュ作成SMLをダウンロードしてお使いください。
make_4th_Mesh_20221129.sml (5KB)
SML の使い方
- メインメニューよりスクリプト＞実行...
- ダウンロードした SML スクリプトを選択
- 生成されるメッシュポリゴンデータは、1次メッシュ単位で処理します。
ここでは4次メッシュを作成したい場所の4桁の1次メッシュコードを入力し OK をクリックします。
- 使用する座標参照系を選択して OK をクリックします。
<
- 出力先のファイル名を入力します。
- 続いて出力先のオブジェクト名を入力します。
- 出力が完了するとメッセージが表示されます。
出力されたポリゴンデータの確認

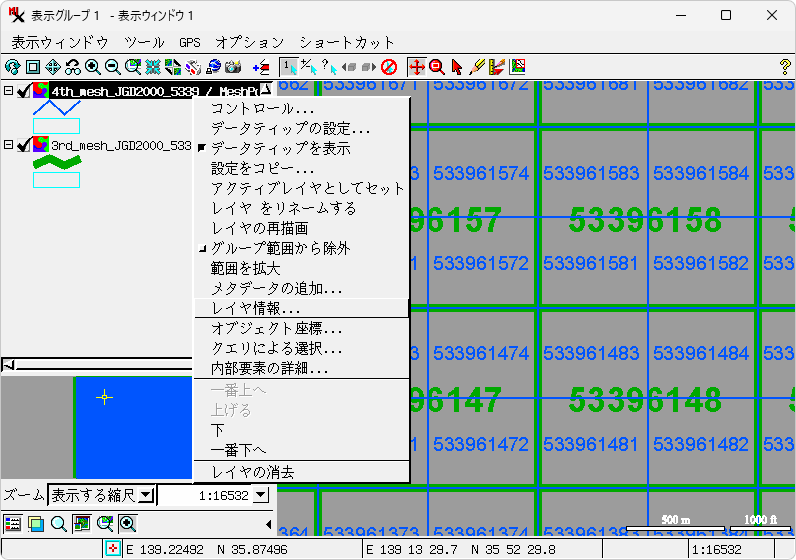

- メイン＞表示...で3次メッシュと重ねてみると、左下が 1、右下が 2、左上が 3、右上が 4 というコードの割り振りがわかります。
- 属性テーブルも正しく作成されているか確認してみましょう。

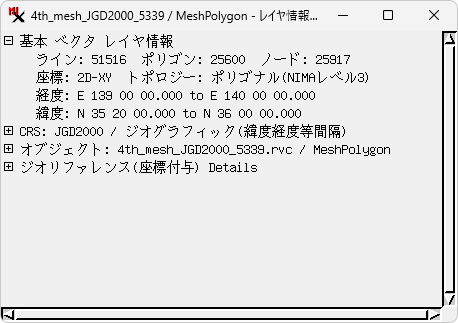

- 座標参照系をレイヤ情報...で確認。
- レイヤ情報
