DEM のヌル値を他の DEM 値で埋める方法
(TNTmips)

開発元の Microimages から SML をダウンロードします。

SML のダウンロード

SRTMfill.sml

テクニカルガイド

SRTM DEM の穴を埋める

DEM のヌル値を他の DEM 値で埋める方法

操作方法

  1. 操作画面のスナップショット

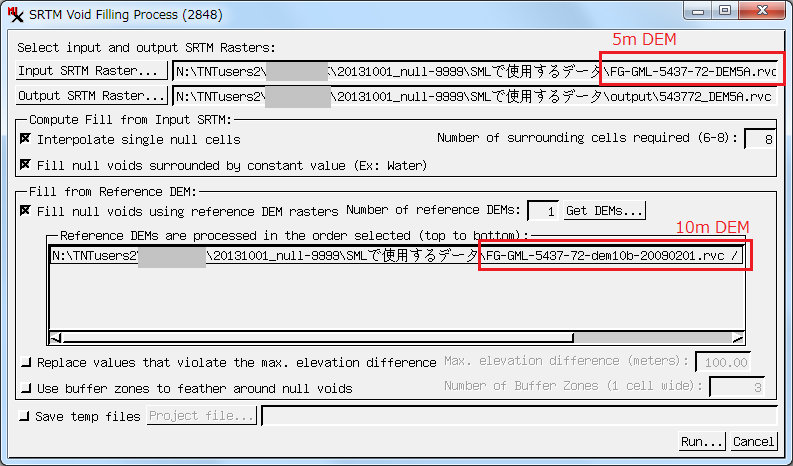

  2. [Input SRTM Raster...] として、モザイクした、ある場所の5m DEM(5A)を使用しました。湖沼や河川がヌル設定(-9999)されています。
  3. [Output SRTM Raster...] は、出力ラスタを指定します。
  4. Reference DEM には該当場所の10m DEMを使用します。Number of reference DEMs: で"1"を入れてから、[Enter]を押します。参照用DEMを指定するウィンドウが開いてきます。("1"を入れたままでは、隣のボタンはかすれたままで、参照DEMのウィンドウは出てきません)。
  5. [Run]を押します。

結果

  1. GeoToolbox で、いくつかの場所の断面を見てみました。

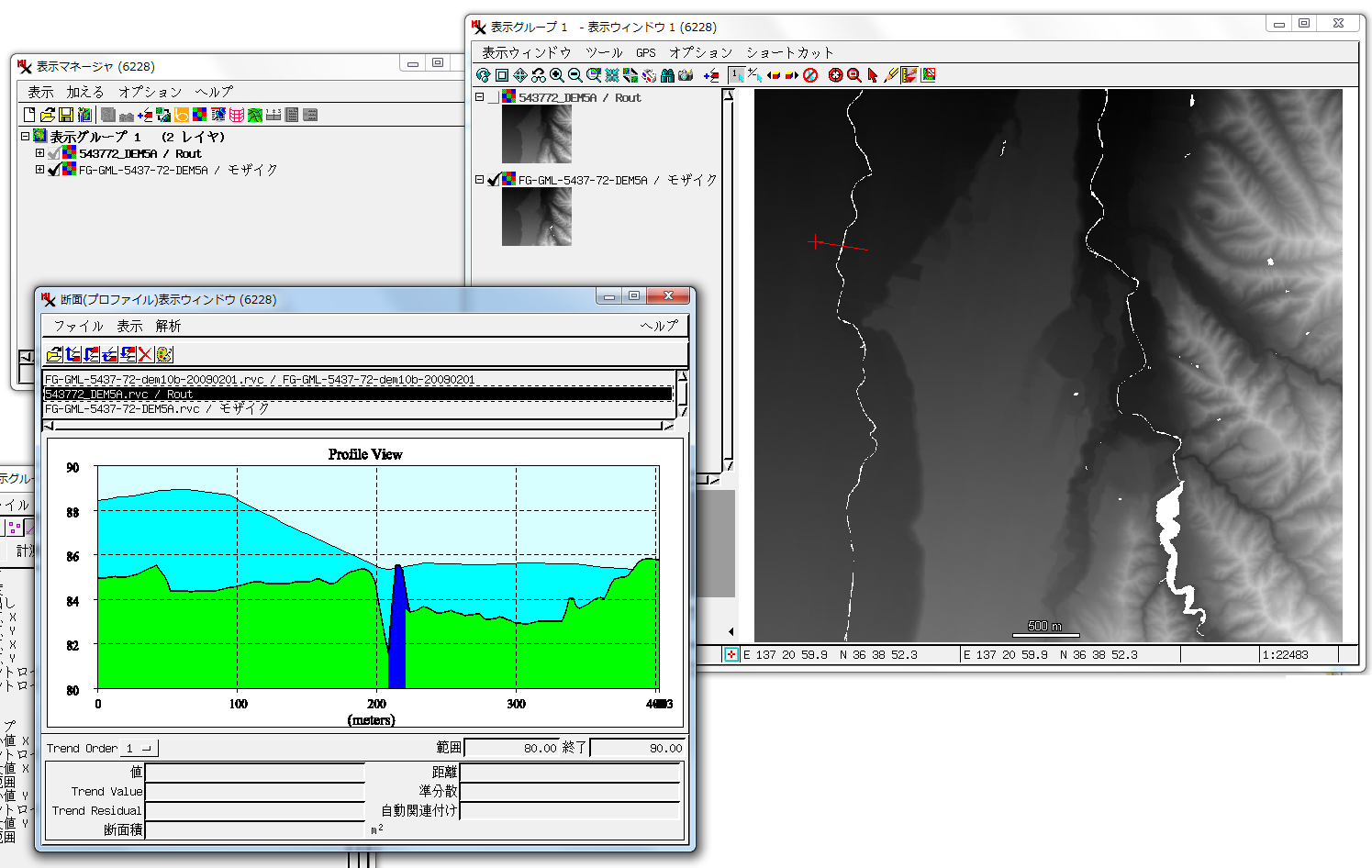

  2. 湖面(図１)
  3. 湖面(図２)

    10m DEM の値で埋められています。

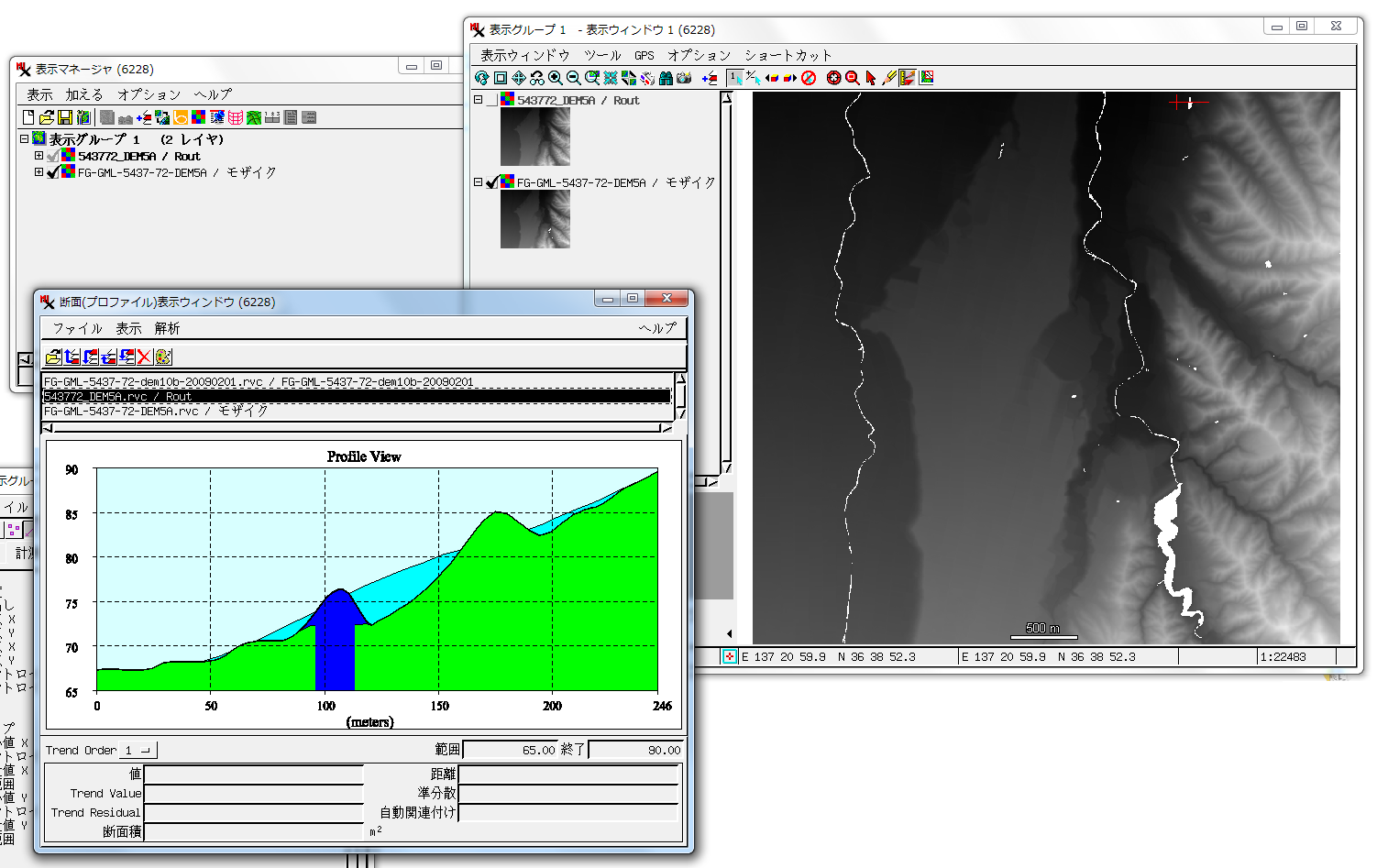

    • 緑....処理前の5m DEM
    • 青....穴埋め後の5m DEM
    • 水色...10m DEM

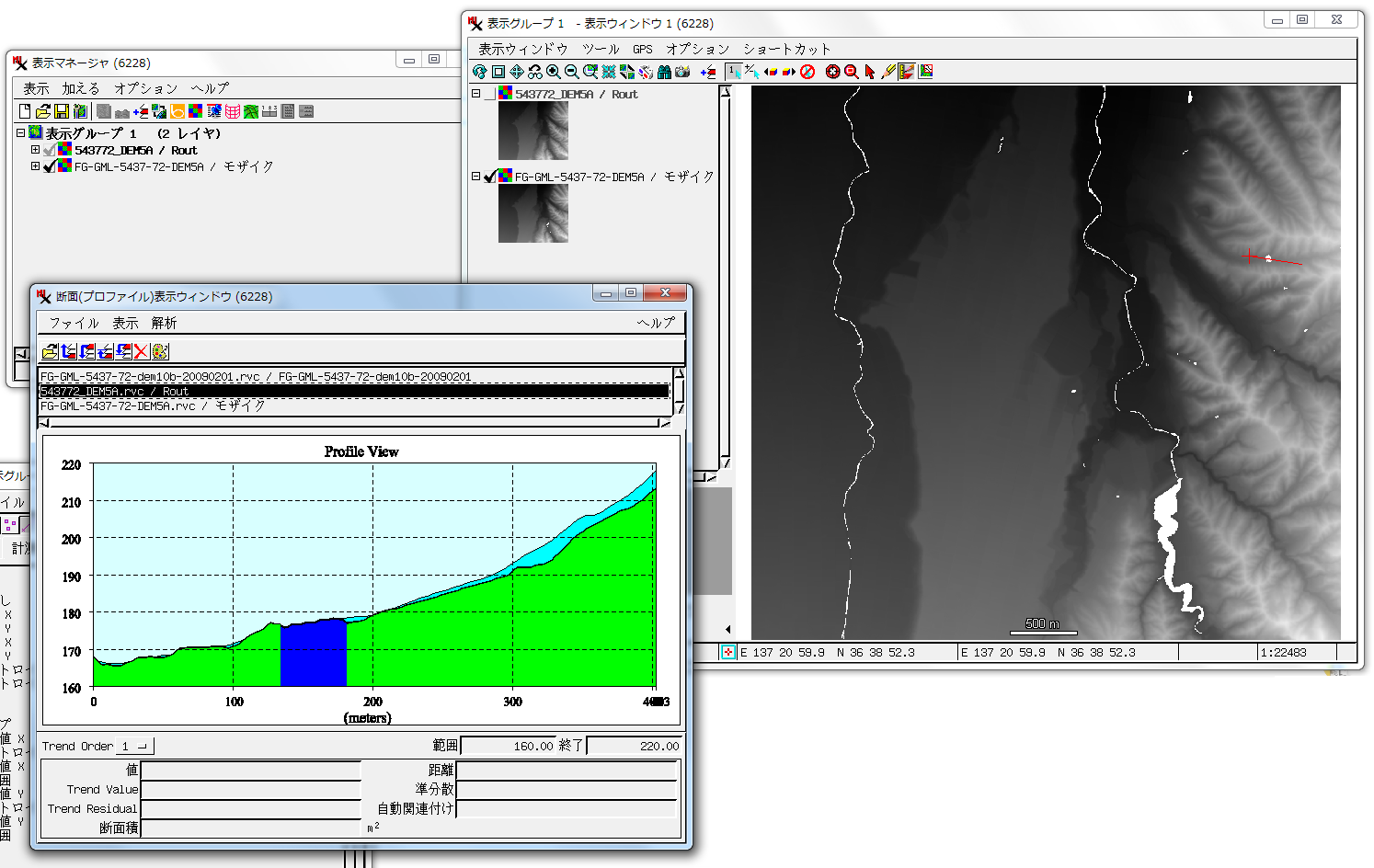

  4. 河川(図３)
    • 緑....処理前の5m DEM
    • 青....穴埋め後の5m DEM
    • 水色...10m DEM

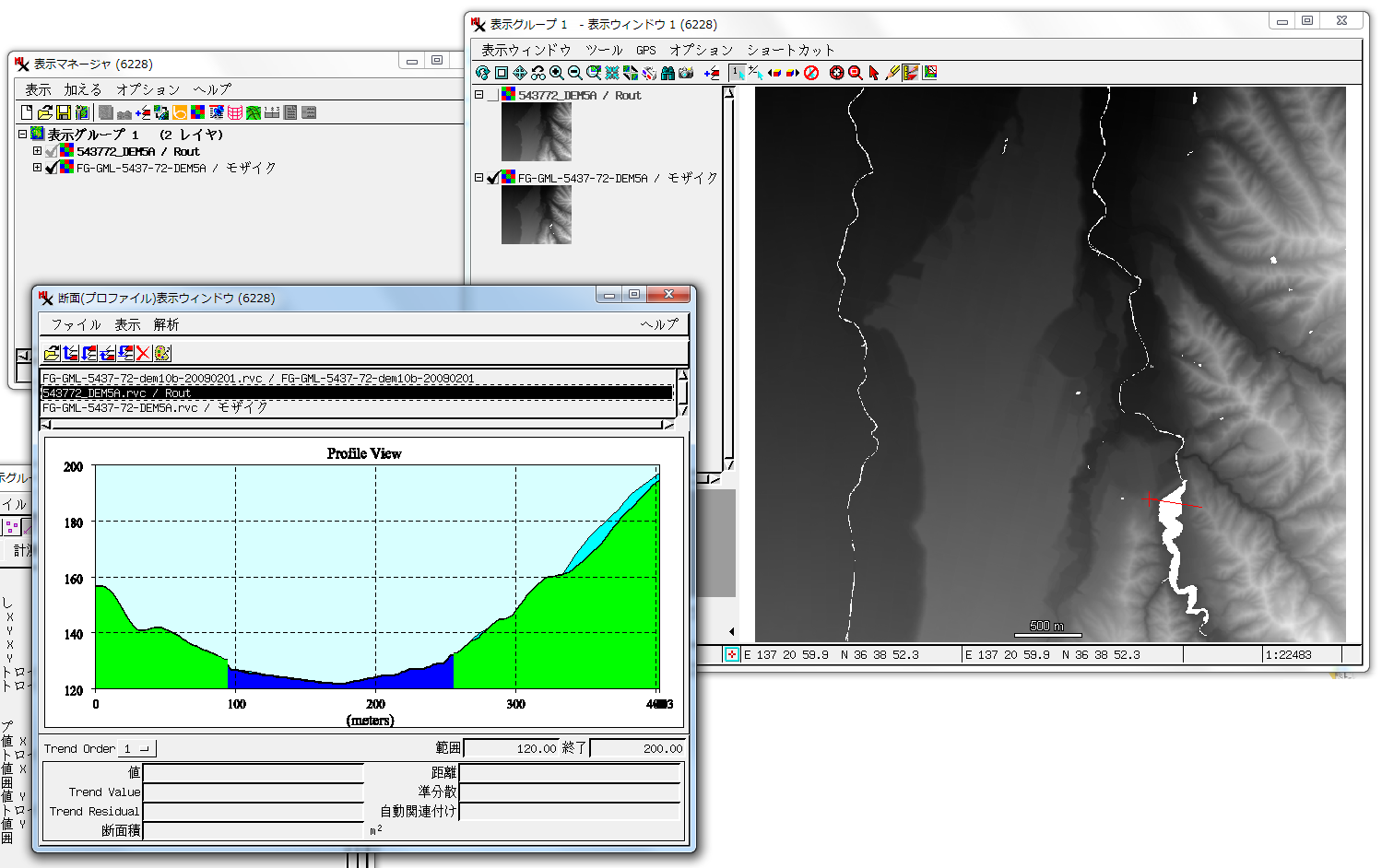

  5. 河川(図４)
  6. 5m DEM の河川もヌル設定(-9999)されています。10m DEMの標高値(水位)の方が数メートル高いため、穴埋めされた河川の水位が 元々あった5ｍ DEM の両岸にくらべ高くなってしまいました。
  7. この点を改善できないものか、マイクロイメージに聞いたところ、「本SMLは湖沼などの平らな場所のヌルを埋めるのが目的なので難しい。もっと精度の高い参照用DEMを使うべき」との返答がありました。
  8. I would try turning off the reference DEM. In looking at the input I see values near 81 along the river null area and the reference DEM shows a value around 85 for the river. That is a large difference and may account for the bumps you are getting along the river.
  9. Note, the script was designed to fill single null cells or lake type cells surrounded by a constant elevation. The script also assumes your reference is more accurate than your input, which is not the case here.
