３次元鳥瞰図のレンダリング
(TNTmips)

レンダリング方法

3D鳥瞰図の表示

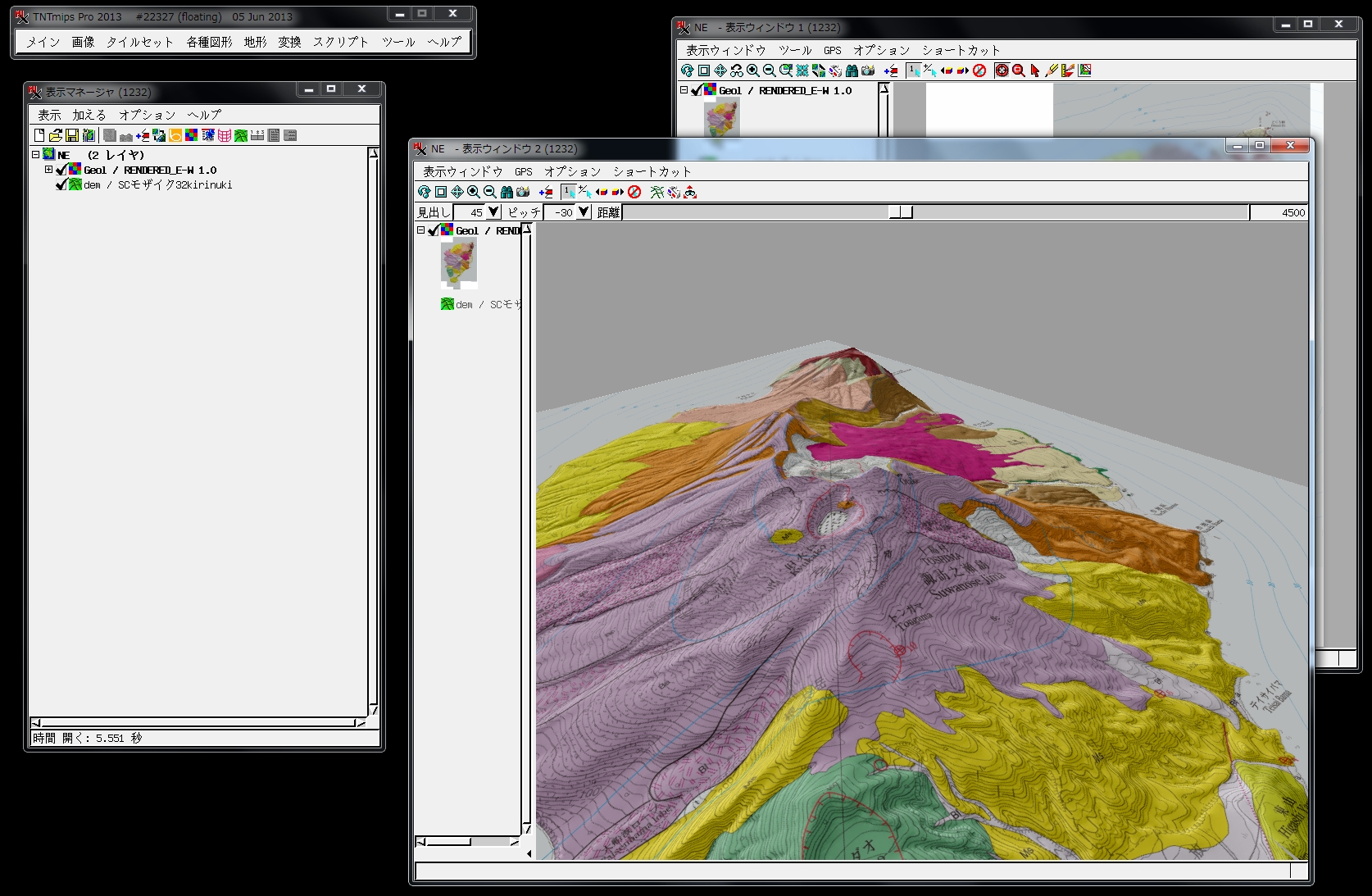

1. まずは、希望する方角、伏角、距離等のパラメータで３Ｄ鳥瞰図を表示をします。

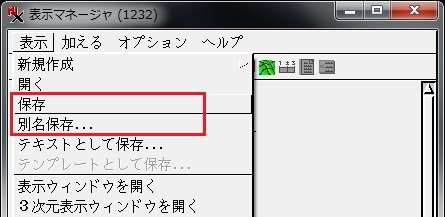

2. グループを保存します。

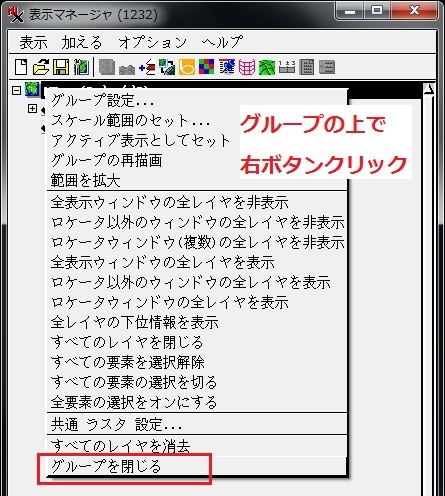

3. ここでは、図を分かりやすくするため、一旦グループを閉じます。


新規レイアウトを開く

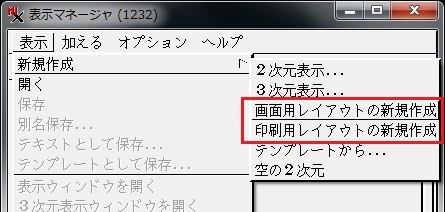

1. "画面用レイアウト"でも"印刷用レイアウト"でも構わないでしょう。
   今回は"画面用レイアウト"を選びました

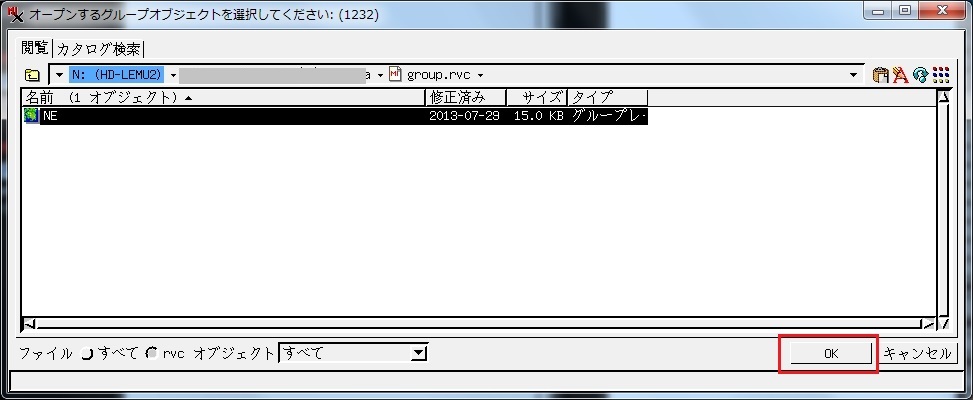

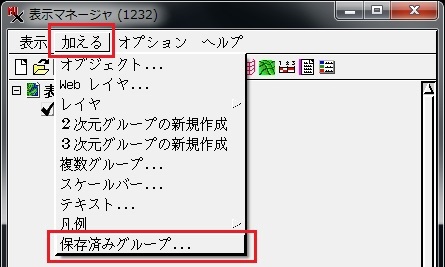

2. 先ほど保存したグループを[加える]＞[保存済みグループ]メニューから追加します。


3. 3Dで開くか聞いていますので、「はい」を選びます。

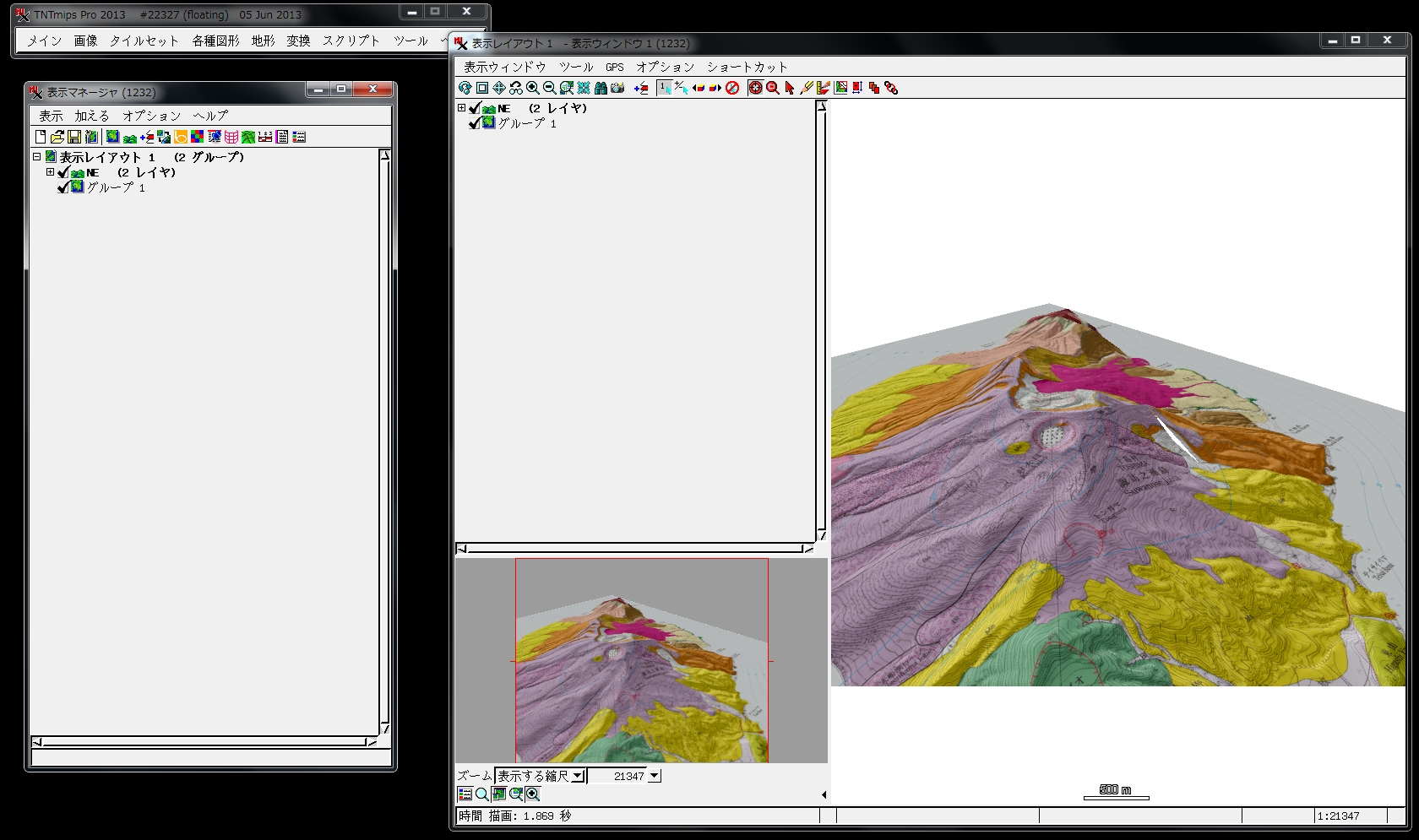

4. 表示結果


レンダリング

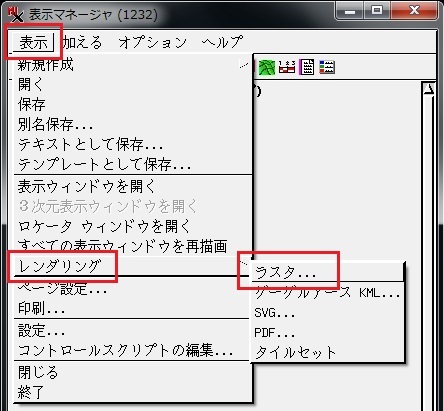

1. [表示]メニューから[レンダリング]＞[ラスタ]を選びます。

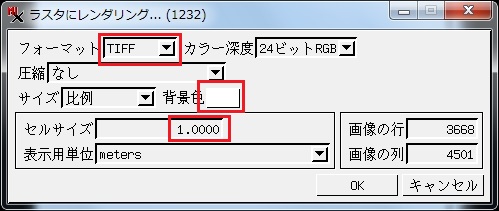

2. フォーマット、背景色、セルサイズなどを設定します。

3. [OK] ボタンを押します。

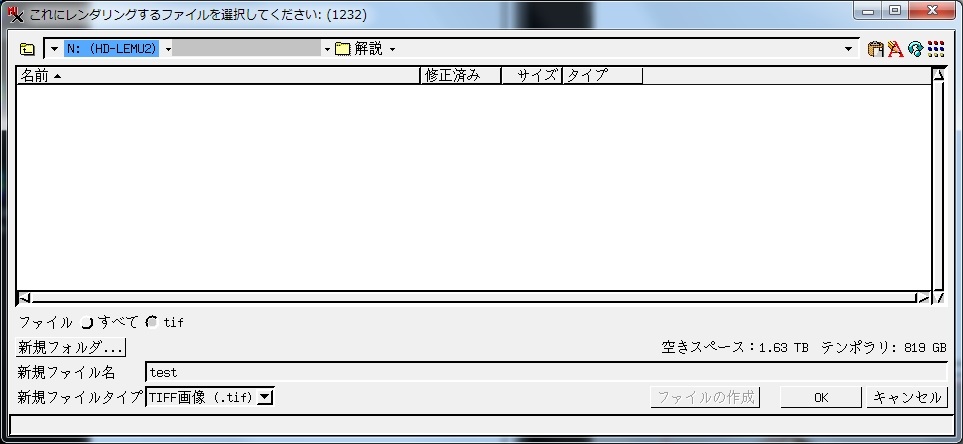

4. TIFF ファイルの保存先を指定します。

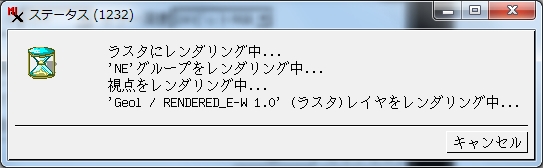

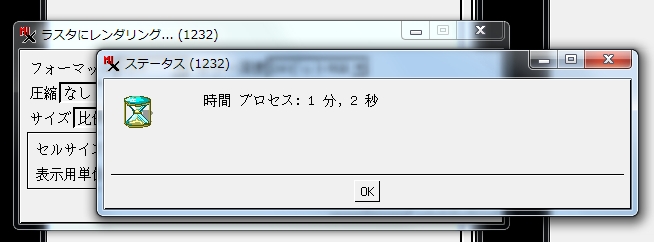

5. 処理のステータス・バーは動かず停止したように見えますが、作成する TIFF 画像の細かさに依りますが、１分位してからバーが動き、終了します。

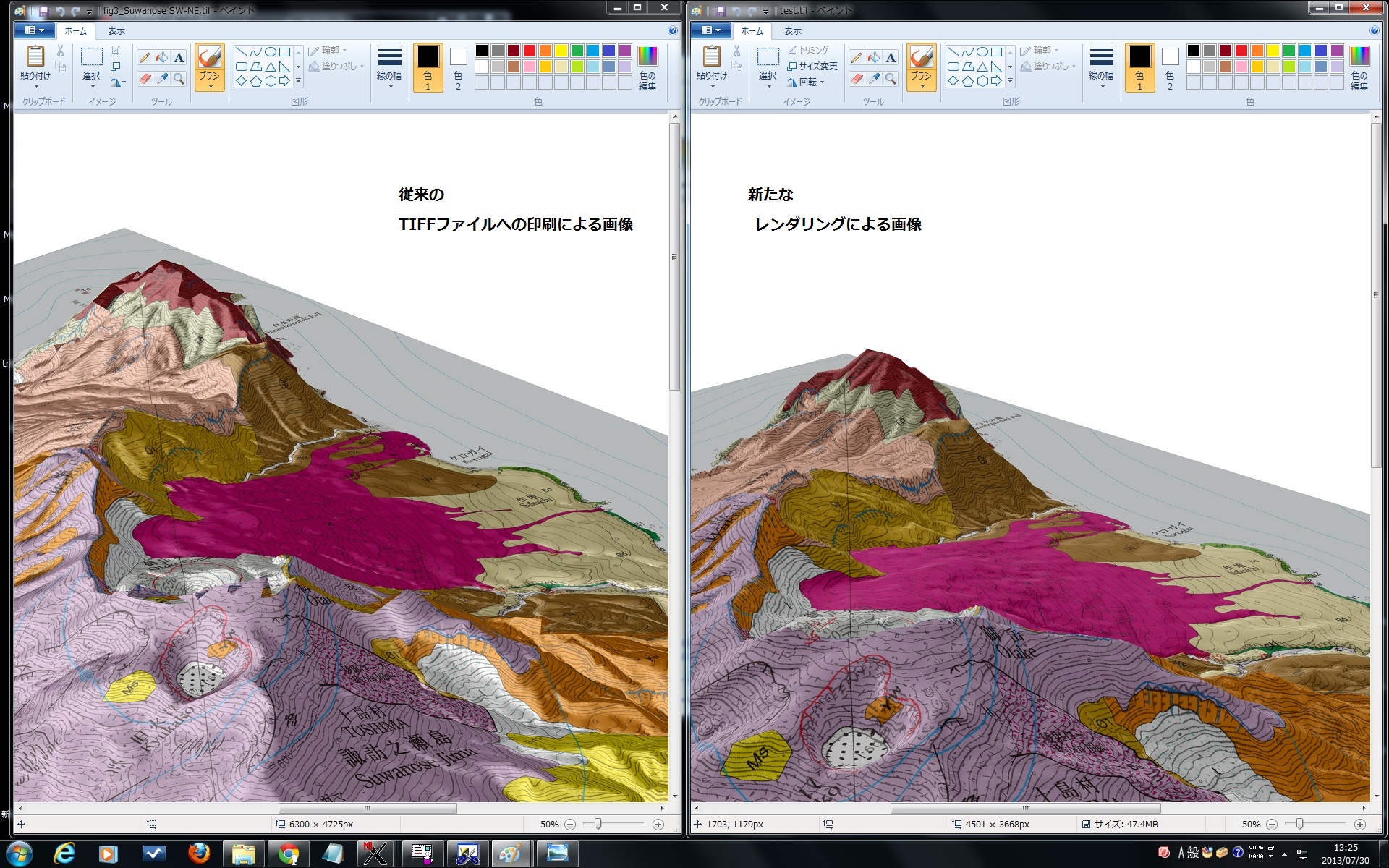

6. 従来の方法との比較


最後に

• ３次元鳥瞰図の TIFF ファイル作成は、これまでは印刷レイアウトからの TIFF 印刷でしたが、マイクロイメージ社は、この印刷レイアウトでの TIFF 印刷の方法は操作が冗長で、不完全な所があり、将来サポートをやめる方向にしております。代わりに今回のレンダリングを使った方法を勧めています。
• (参考)３次元鳥瞰図の TIFF ファイル印刷に関するエラー番号：
  【エラー番号】21539E - Hardcopy Printing: Layout with 3D group prints part of hillside with incorrect drape pattern/color

2013年8月9日 作成
2026年7月30日 更新
株式会社オープン・ジー・アイ・エス
