OpenGIS Mail Magazine for Technical Support Users     2008/08/08
Keywords: OpenGIS,TNTmips,シェイプ,直接アクセス,自動スタイル割当

オープンGIS
テクニカル・サポート専用メールマガジン

第337号「  シ ェ イ プ フ ァ イ ル に 直 接 ア ク セ  ス !  」
#################################################################
                       株式会社 オープンGIS



仕事で使える縮尺20万分の1の行政界(県境)データを探していましたが、
出典のはっきりしたデータがありません。

20万分の1ではありませんが、国土交通省の国土数値情報データベース
に、出典が明確で、作成年度も新しい行政界データを見つけました。

 http://nlftp.mlit.go.jp/ksj/index.html

ゲットしましょう。


▼「JPGIS準拠データのダウンロードサービスへ」を選びます。
 http://nlftp.mlit.go.jp/ksj/jpgis/jpgis_datalist.html

▼ この中の「行政区域(面)」データが今回のターゲットです。
 http://nlftp.mlit.go.jp/ksj/jpgis/datalist/KsjTmplt-N03.html

原データは、「数値地図25000(空間データ基盤)」で、データ作成年度
は平成17年度から19年度までです。座標系は世界測地系(JGD2000)の緯度
経度です。

▼ ダウンロードは、都道府県を選択して(複数一括選択も可能です)、[
選択] ボタンを押します。


▼ 作成年度の異なるファイルが選べます。ここでは最近のものを選びま
した。


▼ 約款を読んで[同意する] を選んで、[ダウンロード] します。


ダウンロードしたファイルのデータ形式は、地理情報標準(JPGIS)(XML
形式)です。このままでは使えませんが、幸い、シェイプ形式に変換する
ツールが一緒に用意されています。
 http://nlftp.mlit.go.jp/ksj/jpgis/jpgis_tool.html

インストールして、シェイプファイルに変換します。



・・・


前振りが長かったですが、このシェイプファイルを表示します。すでに
ご存知のように直接アクセスが可能です。


(表示結果)


前にインポート用のSMLを作成した『数値地図25000(行政界・海岸線)』
のデータがありますので、それを重ねてみました。


青の太線が今回のデータで、その上の白の細線が『数値地図25000(行政
界・海岸線)』(日本測地系)です。作成年度は違いますが、よく合ってい
ますね。このデータは、確かに25,000分の1の精度であることが分かりま
す。

テーブルを表示します。漢字が化けていますね。困りました。このとき
はテーブルのプロパティを開き、「テキストエンコーディング」を初期
値の"UTF-8"から"Shift-JIS" に変えます。


このように、ちゃんと表示されます。



ここで、v74の新機能「スタイルの自動割当機能」を使ってみましょう。

これまでは、スタイルを個別に作って属性に対話的に割り当てていまし
たが、v74から、色をグラデーションで自動作成し、属性に割り当てるこ
とが出来ます。ランダムカラーも可能です。


▼CADではあまりやったことがないのですが、<レイヤコントロール
>ウィンドウを開きます。ポリゴンスタイルを"属性を使用"に変更して、
[指定...] ボタンを押します。ここでは"CON"フィールドを選びました。


▼ [自動] タブを押します。デフォルト設定がすべて黒とは、やや興冷
めです。


▼ [スタイルオプション] は、ポリゴンの枠の色・線幅の設定です。
[Fill Color] は、塗りつぶしの色の指定です。"色を広げる"を使うと、
選んだ2色の間で簡単にグラデーションカラーを作ることができます。

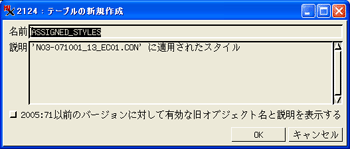

▼ 定義したスタイルと属性の関係を保存して、


▼ 表示します。意外と便利です。



(参考)
「自動スタイル割り当てオプション」
http://www.opengis.co.jp/techguidej/74autostyleoptions_J.pdf

「属性の自動スタイル割り当て」
http://www.opengis.co.jp/techguidej/74AutomaticStyleAssignmentToAttributes_J.pdf


・・・


シェイプファイルがたくさんある時、とりあえず表示するのに直接アク
セスは便利です。気がついた問題点として、

●フィールド名に漢字があると、化けてしまう。
●直接アクセス時のデフォルトのエンコードが "UTF-8" であるため、漢
字レコードが一時的に化ける(Shift-JISにすれば解決)。
●属性のラベル表示ができない。これはCADオブジェクト共通の問題です。
●測地系が "WGS84" になってしまう。

などがあります。







□■Tips□■
===============================================================

ベクタ(ポリゴン)でラスタを抜き出すには、「ラスタ」>「抜き出し...」
メニューを使用します。ベクタによる抜き出しでは、抜き出されるラス
タオブジェクトは、ベクタに含まれるポリゴン毎に別々のラスタオブジ
ェクトとして抜き出されます。

これを1つのラスタとして抜き出すには、リージョンを使用します。

「変換」>「各種図形→リージョン...」を使うと、簡単にベクタをリー
ジョンに変換できます。

===============================================================




エラー・バグ・トラブル
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +

●v73, v74。ウィンドウの操作中、何かの拍子でウィンドウがマウス入
力を受け付けなくなる。今のところ原因不明です。対処法としては、し
ばらく(5分くらい)放置してみるか、タスクマネージャでプロセスを強制
終了して立ち上げなおします。

また原因解明に役立てるため、、そのような状況に陥った場合は Help
メニューの Contact Support レポートを使って、マイクロイメージへの
連絡をお願いします。


●v74 の流域解析で、シードポイントのアイコンが押せない。

【エラー番号】crr16157E - Watershed: Seed Point icon inactive


●オブジェクトの[レイヤコントロール] アイコンから右クリックで「マ
スクの編集」を選ぶとクラッシュする(v74) 。

【エラー番号】crr16174E - Display Raster: Crash when choose 'Edit
Mask' from layer's RMB menu


●レイアウトをPDFファイルに出力すると、ポリゴンのビットマップ
パターンが小さく表示される(v72以降)。

【エラー番号】PAT16111E - Bitmap patterns in polygon styles are
too small when printing to PDF.


●ページレイアウト。アドビイラストレータファイルを出力すると、ビ
ットマップパターンが上下逆転する(v73以降)。

【エラー番号】PAT16190E - Bitmap pattern gets upside down when
printed to Adobe Illustrator.


●v74 で「数値地図25000(地図画像)」のインポート用SMLを実行すると、
エラーになります。

【エラー番号】mju15993E - Import Raster: Get "compression scheme
0 strip decoding is not implemented".


●流水解析で、32bit 浮動小数点DEMを使うと、結果が正しくない
(v73以降)。

【エラー番号】PAT16209E - Data created is not correct when 32bit
floating point DEM is used.


●シェイプファイルをエクスポートする際、次のような警告が出る場合
があります(v73, v74)。

Non 8x8 bitmap pattern, export not supported in AVL (spotted)
Non 8x8 bitmap pattern, export not supported in AVL (contact)

これは、オブジェクトの持つビットマップパターンが最近のArcMap(バー
ジョン8や9)の AVLファイルでサポートされていないために出る警告メッ
セージです。ArcView 3.2 で開くと、ビットマップパターンは表示され
ます。このメッセージが出ても、ビットマップパターンがない状態でシ
ェイプファイルがエクスポートされるだけで、問題はありません。

【エラー番号】PAT16222N - provide explanatory warning message for
the bitmap pattern unsupported for ARC-SHAPEFILE export.

+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +

以下は、修正済みです。

○レイアウトでマップグリッドを設定する際、座標系を変更すると、[ス
タイル] ボタンが消える (v73以降; 2008/5/23のパッチで修正済み)。

【エラー番号】crr16066E - Layout, Map Grid: Style setting
disappears after change projection


○マスクの作成で、ラスタを選択する前にポリゴンを描くとクラッシュ
する(v74)(修正済み)。

【エラー番号】DMD16100E - Raster Mask Creation: Crashes when
Polygon drawn before raster selected (v74)


○距離ラスタの作成で、出力セルサイズやラスタサイズを変更できない
ときがある (v72以降; 2008/6/11のパッチで修正済み)。

【エラー番号】crr16110E - Distance Raster: Can't always change
output cell/raster size


○地表面モデリングの地表面近似処理において、入力オブジェクトの座
標系が緯度経度(ジオグラフィック)の場合、90メートル以上のセルサイ
ズを指定できない(2008/6/12前後のパッチで修正済み)。

【エラー番号】DMD16130E - Surface Modeling: Surface Fitting: Can
not set cell size larger than 90m when source data is in
Geographic and destination is metric

対処法:ラスタやベクタのリプロジェクトを使って、オブジェクトの座
標系を緯度経度でなく、XY座標に変更する。


○v74 で「数値地図50m標高」インポートSMLを実行すると、クラッシュ
する。スクリプトの編集で選んで、実行するとクラッシュしません。
(2008/6/10のパッチで修正済み)。

【エラー番号】crr16142N SML: Crash when run SML script with
toolbar


○オブジェクトの[レイヤコントロール] アイコンを右クリックして「セ
ル値のチェック」を起動してもセル値が表示されない(修正済み)。

【エラー番号】PAT16108E - Examine Raster tool doesn't have a
crosshair for locating the cell.


○マスクエディタで、範囲を指定できない(v74)。(2008/6/13のパッチで
修正済み)

【エラー番号】crr16176E - Raster Mask Creation: Not able to
select by range


○UTM 座標のベクタをE00ファイルにエクスポートすると、緯度経度の座
標系情報を持つ(修正済み)。

【エラー番号】CRR13126E - Export Vector: e00 -UTM vector has
geographic coordinates in the exported file.


○ページレイアウトで、"Windows プリンタを使う"場合、Windows プリ
ンタの持つディザパターンを使用する(修正済み)。

【エラー番号】BTC13294E - When select "Use Windows Printer"
should restore previous dither setting for Windows printer.


○マップグリッドの四隅の経度の座標が、拡大、ウィンドウのリサイズ、
外側の境界TIC をオンオフをすると消える(v72以降)(修正済み)。

【エラー番号】PAT16253E - The longtitute of corner coordinate in
Map Grid gets lost when zoom, resize, or toggle off exterior
border ticks.

+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +




機能要求
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +

●ラスタの組み合わせの一般演算式において、最後に使用したラスタイ
プを記憶してほしい。

【機能要求番号】crr16139N - Raster Predefined Combinations:
Remember last used Raster Type


●ドーナツポリゴンの内外で、内側に向けてバッファーを発生させたい。

【機能要求番号】crr16177N - Display Vector: Add ability to
generate buffer zones inside polygons


●スタイルの割り当てウィンドウで、最後に設定した自動のスタイル設
定を覚えていてほしい(v74)。

【機能要求番号】crr16217N - Display, Style Assignment Windows:
Remember last used Automatic style settings

+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +

以下は、実装済みです。

○表示ウィンドウの凡例表示パネルの下部にロケータを表示できるよう
になりました(v74)。

【機能要求番号】PAT14150N - Allow to have an optional locator
below the LegendView.


○プロジェクトファイルメンテナンス:ヌルマスク・サブオブジェクト
のヌル値設定を効かないようにする(v73以降;2008/1/23のパッチで実装
済み)。

【機能要求番号】15392 - Project File Maintenance: null mask
subobject: inactivate the Null Value setting under Edit Object
Information (implemented on 23-Jan-08 for v73 and up)


○ラインの追加時に、ラインの中間点を表示する(v74 2008/5/22のパッ
チで実装済み)。

【機能要求番号】3791 - Library / Graphical 'Tools': Add options
for viewing polyline vertices for ease of grabbing and precise
positioning. (implemented on 22-May-08 for v74 and up)


○エディタで、ツールの操作にショートカットキーが使えるようにする
(v74 2008年5月末のパッチで実装済み)。

【機能要求番号】14239 - Library / Graphical 'Tools': Add hotkey
for operations in tool controls (implemented on 25-Apr-08 for v74
and up)

+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +
