第316号「  ノ ー ド の ス ナ ッ プ  」
#################################################################
                       株式会社 オープンGIS



先週の道路区間データを読み込むSMLを使って、東京の墨田区と台東
区の道路中心線データをインポートしました。




中央を斜めに走るのが隅田川で、墨田区と台東区の境界になっています。

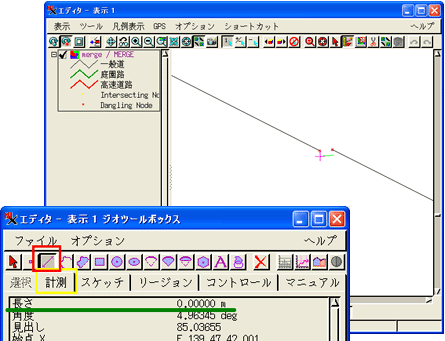

境界部分を拡大してみると、ラインの端点(ノード)が重なっていません。



もとのXMLファイルを見ると、この2点は全く同じ座標値でした。こ
のズレは、今のところ推測ですが、緯度経度の度単位でジオリファレン
スしているのが原因ではないかと思っています。

でも、ご安心を。TNTmips のスナップ機能を使えば、ずれたノードもマ
ッチングします。


・・・


▽「メイン」>「編集...」で、空間データエディタを開きます。


▼ あらかじめマージして1つのベクタにしておいた台東区と墨田区のデ
ータを開きます。


▼<ベクタツール>ウィンドウで [要素(エレメント)の編集...] ボタン
を押します。




▼ 操作パネルで [スナップ] ボタンを押します。




▼ 各パラメータの設定です。☆は必須です。




☆ [スナップ先] は、"ノード"です。

☆ [スナップ元] は、"両方の中間点"にします。こうすれば、ノードが
ラインの始点でも終点でも、同じようにスナップされます。

○ [スナップの種類] は、"中間点の移動"にします。今回のように非常
に小さい隙間では、"中間点の追加"でも"中間点の移動"と同じ結果にな
りました。

☆ [スナップ距離] は、今の場合、0.01(meter)としました。

☆ [スナップバックアングル] のデフォルト値は90度です。これは、ラ
インの前方および真横両側90度までの範囲にあるノードを探します。今
の場合、後ろに来る場合もありますので、180度にしておきます。



これで、ラインの先端を中心にして全方位(360度)かつ距離0.01(meter)
以内にあるノードがスナップ対象になります。


A.対話的にスナップする方法は、

▼ ラインを選択します。



<要素(エレメント)の編集>ウィンドウが閉じた場合は、お手数ですが
再度開いてください。


▼ プレビューを"なし"から"単独選択(アクティブ)要素"に切り替えます。




表示ウィンドウには、スナップした時の想定図が表示されます。




▼ これでいい場合は、適用操作の[単独選択(アクティブ)要素] ボタン
を押します。




▼ スナップされ、ノードが1つになりました。




このとき、端点ノードから交差ノードに変わりました。




B.次に、すべてのラインをまとめてスナップする方法です。

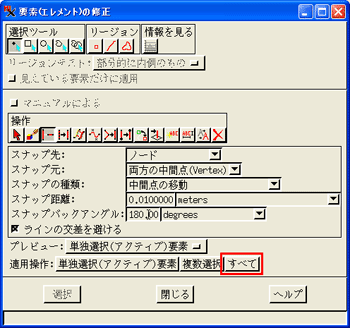

▼ 設定は上と同じにして、[すべて] ボタンを押します。




条件にあてはまるノードが全てスナップされます。




処理後は、ベクタを保存します。


・・・


スナップ前後でノードの数は合っているでしょうか?

スナップ対象の端点ノードは、隅田川にかかる橋の数だけあります。全
部で7箇所です。よーく見て。




2個の端点ノードが1個の交差ノードに変わりますので、




全部で7個ノードは減ることになります。



合っていますね。







□■Tips□■
===============================================================

SMLの変数の精度は?


SMLでは、変数を

class numeric a;  あるいは  numeric a;

などと宣言します。numeric とは"数値"のことです。

SMLで扱う変数は浮動小数点ですが、単精度(32-bit; 有効数字7桁)、
倍精度(64-bit; 有効数字15桁)のどちらでしょうか。

以下のような簡単なSMLで、倍精度であることが分かりました。


clear();
numeric myNumber;
myNumber = 1.123456789123456789;
string format$ = "%.20f";
printf(format$, myNumber);


↓SMLのダウンロード:
http://www.opengis.co.jp/sml/sml_basic/floatingPointPrecision.sml

↓単精度、倍精度
http://www.microimages.com/didyouknow/73RasterGeodataStructures.pdf


なお、整数の場合、32-bit(有効数字10桁) までです。

===============================================================





エラー・バグ・トラブル
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +

○メルマガ【第310号】で報告しましたオルソ補正のエラーのうち、「内
部方位(Interior Orientation)で、入力した主点(Principal Points)の
座標がロードされない」エラーが修正されました。

【エラー番号】crr14459E Raster DEM Extraction: Principal Points
fields aren't loaded

+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +

以下は、今週いただいたエラー報告です。有難うございました。

●グリッドの生成

1)緯度経度でジオリファレンスされたデータに対しても、セルサイズ
を meter 単位で指定できるようにしてほしい。現状は、度分秒のみの指
定です。

【エラー番号】crr14601E - Grid Generation: Add back ability to
specify cell size in feet and meters for lat/lon data

2)三角形や四角形に対して面積(Area)がかすれて入力できない。

【エラー番号】crr14717E - Grid Generation: Area is dimmed for
Triangle and Rectangle cell shape

3)範囲(By Extents)を選ぶと、クラッシュする。

【エラー番号】crr14718E - Grid Generation: Crash when choose 'By
Extents' option


●しきい値リージョンの作成において、高度なオプションを使用すると、
リージョンが保存されない。

【エラー番号】crr14731E - Region Generation: Threshold: region
object is empty


● DBASE ファイルからポイントデータをインポートすると、経度が桁落
ちしてしまう。

【エラー番号】crr14746E: Import Vector from DBASE: points lose
precision on import

修正まで v69を使用するか、Text または一度データベースにインポート
してからポイントベクタに変換してください。

(参考)データベースにインポートする手順
 http://www.opengis.co.jp/htm/basic/map25k_gnpf_v70.htm


● Intel Mac, v73で、ラインにノードを追加するとフリーズする。

【エラー番号】PAT14792E - MAC Intel: Adding note to a line makes
all icons freeze.

+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +





機能要求
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +

● 空間データエディタで、閉じてしまった<ベクタツール>ウィンドウ
を再度開く方法がない。

現在は、他にレイヤーがあれば、他のレイヤーをクリックして、再度編
集レイヤをクリックすれば再び現れます。編集レイヤー単独の場合は、
一度閉じるしかありません。

【機能要求番号】crr14745N - SD Editor: Give way to re-open Vector
Tools if you close it


●ベクタから別のRVCデータベーステーブルをリンクしたい。

現状は、ベクタにテーブルをコピーして使用します。

【機能要求番号】crr14758N - Database Editor: Add ability to link
to RVC database object

+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +
