OpenGIS Mail Magazine for Technical Support Users 2007/08/03
Keywords: OpenGIS,TNTmips,Create Tileset,Multifile Raster Link
オープンGIS
テクニカル・サポート専用メールマガジン
第310号「 タ イ ル セ ッ ト の 作 成 」
#################################################################
株式会社 オープンGIS
われわれの扱うＧＩＳデータは、世の中のグルーバル化とともに、次第
に広域化・巨大化していくようです。
今回は、大きなラスタデータを１かたまりの大きなデータとして扱うの
ではなく、分割・区分して小さく扱う方法について解説します。
藤田が詳細な調査を行いました。
・・・
今回使用するメニューは、バージョン2007:73 から追加された「タイル
セットの作成」です。
サンプルデータとして、ランドサット画像の無料提供サイトである
Global Land Cover Facility から、日本国内の４枚のランドサットETM
画像をダウンロードしました。
● Global Land Cover Facility ウェブサイト：
http://glcfapp.umiacs.umd.edu:8080/esdi/index.jsp
各シーンごとにTrue Color の組み合わせで、あらかじめ 24bitの合成画
像を作成しました。
右上と右下が2001年9月24日、左上が1999年8月9日、左下が1999年10月12
日に撮影された画像です。
では、始めましょう。
▽ メインメニューから「ラスタ」＞「タイルセットの作成」を選択しま
す。

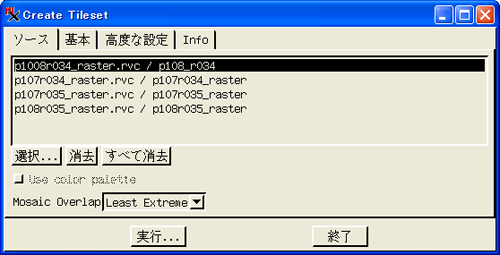

▼ ＜Create Tileset＞ウィンドウが現れます。［ソース］タブパネルで、
タイルセット(＝分割後のラスタセットのこと)の元となるラスタを選択
します。
▼“Mosaic Oerlap”オプションでは、重複部のラスタをどのようにモザ
イクするかを指定します。
指定できる方法は、次のとおりです。
・First（最初） ・・・一番上のラスタを優先させる
・Last（最後） ・・・一番下のラスタを優先させる
・Minimum（最小値） ・・・重なり合っている部分のラスタ値のうち、
最小値を採用する
・Maximum（最大値） ・・・重なり合っている部分のラスタ値のうち、
最大値を採用する
・Least Extreme（端の値を使わない）・・・ラスタ値がNullや255といった
極端な数値を採用しない
今回は、“Least Extreme”を選択しました。
▼［基本］タブパネルへ移動します。
ここでは、出力するファイルの基本的な設定を行います。
まずは、出力するタイルセットのフォーマットを指定します。指定でき
るファイルフォーマットは、JPEG2000、PNG、GeoTIFF などです。
今回は、"JPEG2000(最高画質)" を選択しました。

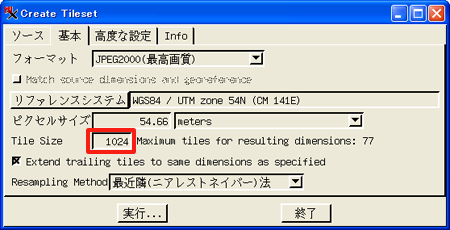

▼ 次に、出力するタイル(＝分割される画像１つ１つのこと)の大きさ
(Tile Size)をセル数で入力します。
指定できる大きさは、
・256×256
・512×512
・1024×1024
・2048×2048
・4096×4096
・8192×8192
です。今回は、1024×1024 にしました。
お気づきかと思いますが、タイルは正方形です。これは、タイルが正方
形で、整然と並んでいる方が、表示や解析処理の速度が早くなるためで
す。
▼［高度な設定］タブパネルに移動します。
ここでは、タイルを出力するフォルダや、ラスタオブジェクトの圧縮に
関するパラメータを指定します。
TNT Pyramid Compression は、"JPEG2000（最高画質）"を選択しました。
▼ Base Folder で、タイルセットを保存するフォルダの名前の付け方を
指定します。
名前の付け方は以下のとおりです。
・"From file/raster names" ・・・指定するRVCファイル名と同じ名前のフォルダを作成し、
その中にラスタ名と同じ名前のサブフォルダを作成し、
その中にタイルセットを保存
・"From file_raster names" ・・・「RVCファイル名_ラスタ名」という名前のフォルダを
作成し、その中にタイルセットを保存
・"From file" ・・・RVCファイル名がタイルセットを保存する
フォルダ名になる
・"From raster names" ・・・ラスタ名がタイルセットを保存する
フォルダ名になる
・"Ask User when run" ・・・処理の開始時にユーザに尋ねる
お好みに応じて、使い分ければいいと思います。ここでは、"From
file_raster names" を選択しました。
▼ [実行] ボタンを押すと、ラスタの保存先を聞かれます。
処理時間は、40秒くらいでした(Pentium D/3GHz, メモリ 2GB)。
▼ 処理が終わると、ラスタの保存先フォルダに、RVCファイル(マルチフ
ァイルリンク用)とタイルセットを格納したフォルダが作成されます。こ
の２つを別々にすると、リンク機能が働きませんので、ご注意ください。
説明はしていませんが、［高度な設定］のタブパネルで出てくる
"Resolution Level" によって、タイルセットフォルダの中の構成が変わ
るようです。
・・・
表示マネージャを起動し、出来たRVCファイルの中のオブジェクトを表示
します。
▼ モザイクされたランドサット画像が表示されます。
あたかも１つの画像のように見えますが、物理的には、分割されたラス
タ(タイル)の集合(タイルセット)です。
補足すると、
出来たRVCファイルには、各タイルの位置(パス)、各タイルのピラミッド
データ、座標系などの情報が格納されています。
そこから、TNTmips の『マルチファイルラスタ・リンク』機能を使って、
外のフォルダにあるタイルセットのラスタをリンクして表示しています。
・・・
このように『タイルセットの作成』では、複数の、重複のある衛星画像
を、自動的にモザイク、リサンプル、分割して、希望した形式でエクス
ポートしてくれます。
重複部分の処理については、上で説明したように、いつくかのオプショ
ンが用意されています。コントラストや重複部分をもっと細かく調整し
たいときは、モザイク処理で調整し、１つのラスタにしてから『タイル
セットの作成』で分割処理を行うことになります。
ラスタを分割し、自動で名前を割り振り、JPEG2000 形式 や PNG 形式、
GeoTIFF 形式で保存するところだけを見ても、他にもいろいろと使う場
面がありそうです。
＜参考資料＞
● Automatically Create and Link to a Tileset：
http://www.microimages.com/documentation/cplates/73CreateTileset.pdf
タイルセットの作成について解説しています。
●メルマガ【第152号】「GeoTIFFの座を狙うJPEG2000の秘密!!」
http://www.opengis.co.jp/htm/kako_mail/mail_mag_152.htm
JPEG2000の圧縮方式について詳しく解説しています。
□■Ｔｉｐｓ□■
===============================================================
指定した場所/スケールに移動...
表示ウィンドウにあるこのボタンの使い方を解説しましょう。
(1) スケールを"15000"と入れて、[適用]ボタンを押すと、表示されるス
ケールが 1/15,000 になります。
(2) 幅を"1000 meters"と入れて、[適用]ボタンを押すと、表示される範
囲の横幅が 1000メートルになります。
(3) リファレンスシステムを"ジオグラフィック"(緯度経度)にして、緯
度、経度を入力し、[適用]ボタンを押すと、表示ウィンドウの中心がそ
の場所に移動します。
===============================================================
エラー・バグ・トラブル
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +
● v73 で、地図画像25000のラスタ４個をモザイクすると処理の最後に
エラーが発生する。
【エラー番号】DMD14472E - Raster Mosaic: Crashes trying to create
pyramid tiers when Apply Colormaps is enabled
● 表示マネージャの「表示」＞「レンダリング」＞「ラスタ...」にお
いて、背景の色を変えて作成したPNG ファイルのサムネールが同じに表
示される。
【エラー番号】PAT14478E - The thumbnails for rendered PNGs are
same despite different backgrounds.
● 正規化のコントラストにおいて、出力の正規分布のヒストグラムの中
央のラインを左にドラッグすると、分布の形が小さくなる。形はそのま
まで、左に移動するのが正しい。右への移動については問題ありません。
【エラー番号】crr14481E - Display, Contrast Enhancement: Moving
median line left and right gives inconsistent changes to output
histogram
● v73 での航空写真のオルソ補正の問題点
1) 最初の内部方位(Interior Orientation)で、入力した主点(Principal
Points)の座標がロードされない。
【エラー番号】crr14459E Raster DEM Extraction: Principal Points
fields aren't loaded
2) 最後のOrthorectification(オルソ補正)で、出力のオルソ画像に対し
て自動で名前が入らなくなった。
3) 最近のバージョンのTNTmipsでは、ラスタのインポートの際、座標情
報がない場合でも、自動的に"Local Engineering" のジオリファレンス
が付きます。そのため、主点(カメラ直下の場所)のライン、カラムの計
測に際して注意が必要です。
4) 最初の相対方位(Relative Orientation)処理で、共通部分が赤枠で正
しく表示されない。
【エラー番号】crr14463E - Photogrammetric Modeling: Overlap area
not shown.
●「数値地図25000(空間データ基盤)」のインポートSML作成に関連して、
データベースオブジェクトを作成できませんでした。シンタックスエラ
ーは出ませんが、実行するとオブジェクトが作成されませんでした。
【エラー番号】btc14485E - SML Functions/Classes: OpenDatabase -
get "Invalid Parameter" with provided script
数字で始まるオブジェクト名が原因とのことでしたが、未確認です。
来週8月8日のv73 のパッチで修正されます。
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +
機能要求
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +
○ 先週ご報告しました「クエリウィンドウにあった関数呼び出しのメニ
ュー」について：
v73から[ヘルプ] アイコンボタンに移動しました。分かりにくいので、
他のアイコンにするよう要求したところ、今週8月1日のパッチから、関
数呼び出し用に[Script Reference] アイコンが作られました。
ご迷惑をおかけしました。
● 先週ご報告した空間的自己相関係数のサポートの件：
要求番号は以下の通りです。
【新機能要求番号】PAT14502N - Allow to calculate Spatial
Autocorrelation for attributes attached to point elements.
申し訳ありませんが、サポート時期は未定です。当面は、市販の統計パ
ッケージのご利用をおすすめします。
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +
