OpenGIS Mail Magazine for Technical Support Users 2007/04/13
Keywords: OpenGIS,TNTmips, Multifile Raster Link, Import, Tiles
オープンGIS
テクニカル・サポート専用メールマガジン
第295号「 マルチファイルリンク で ＳＲＴＭ を 一括インポート！ 」
#################################################################
株式会社 オープンGIS
2006:72 からサポートされた『マルチファイルラスタ・リンク』の機能
を使って、200個 のＳＲＴＭ標高データをインポートしてみました。
多数のラスタを、モザイクせずに、あたかも１個のラスタオブジェクト
のように扱うことのできる『マルチファイルラスタ・リンク』は優れも
のです。
・・・
◇ＳＲＴＭ(スペースシャトルのレーダ地形データ) のホームページ：
http://www2.jpl.nasa.gov/srtm/
今回は、SRTM3(解像度 約90m) のVersion 2 を使用しました。
ftp://e0srp01u.ecs.nasa.gov/srtm/version2/SRTM3/Eurasia/
この中から、日本を含む 北緯 25-46(度), 東経 125-145(度)の範囲のデ
ータをダウンロードしました。
使用したファイル数は、全部で 204 (個)で、データサイズは、560MB(解
凍後)でした。

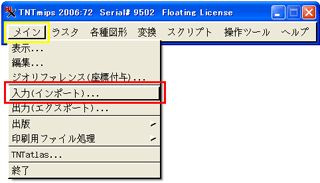

▽ まずは、インポートを選択します。
▼ [ファイルの選択...] ボタンを押して、SRTM データ(拡張子 "hgt")
を選びます。
▼ [次...] ボタンを押します。
▼＜インポートパラメータ＞ウィンドウが現れます。
①「元の形式と場所のままファイルをリンク」を選びます。ラスタデー
タはRVC ファイルに取り込まれず、外部にリンクされた状態になります。
② 今回のトピックであるマルチファイルラスタにするため「すべてのフ
ァイルに対して１つのタイルラスタ」を選びます。
③ SRTM では海部が 0 ですので、ヌル値を "0" にしました。
④ 圧縮は "標準(欠損なし)" を選びました。標高値を変えないよう、欠
損なしの形式を選びます。
▼ [入力(インポート)...] ボタンを押します。
▼ オブジェクト名を与えます。これがマルチファイルラスタのオブジェ
クト名になります。
▼ ステータスバーが出て、処理を開始します。
▼ 今回は 1分17秒 で終了しました。(使用したコンピュータ:
WindowsXP Pro x64, AMD Athlon 3000+ 2.0GHz, メモリ 1.0 GB )
▼ RVC ファイルのサイズは 88 MB 程度です。
・・・
▽ 表示してみましょう。
▼ [シングルラスタ...] で先ほど出力したオブジェクト(マルチファイ
ルラスタ)を選びます。
▼ 204個のDEMデータが１つのオブジェクトのように表示されます。海部
は透明表示されています。
▼ コントラストを調整します。シングルラスタと同じ感覚です(保存し
ました)。
▼ カラーパレットの変更もシングルラスタの感覚です。
▼ 204個のラスタデータはモザイクされている分けではありませんが、
コントラストやカラーパレットの設定１回で表示に反映されます。
赤線は１度間隔のグリッドで、ＳＲＴＭのデータ単位をあらわしていま
す。
▽ 最後に、処理の一例としてラスタを抜き出してみました。
▼ 抜き出し範囲です。複数のグリッドにまたがるようにしました。
▼ 抜き出したラスタです。抜き出されたラスタは、リンクではなく、
RVC ファイルのラスタオブジェクトになります。
・・・
今回使用したラスタデータは、204個 とは言え、サイズ的にはまだ小さ
いです。
マイクロイメージの資料を見ると、600個以上ものオルソ画像やDEMデー
タをマルチファイルラスタとしてリンクしています。
＜参考資料＞
■Import: Linking to Create a Multifile Raster(マルチファイルラス
タのリンクの条件について解説しています)
http://www.microimages.com/documentation/cplates/72LinkMultiFile.pdf
SRTM 以外に、JP2/GeoJP2, TIFF/GeoTIFF, MrSID 形式がマルチファイル
リンクが可能です。
■System: Using the Multifile Raster Object(オーストラリアのSRTM
データに適用)
http://www.microimages.com/documentation/cplates/72UsingMultiFile.pdf
■Export: Export to Uniform JP2/GeoJP2 Tiles(逆に細かく分割してエ
クスポートすることも可能です)
http://www.microimages.com/documentation/cplates/72ExpTiledJP2.pdf
□■Ｔｉｐｓ□■
===============================================================
メルマガ【第277号】の最新ニュースでもお知らせしましたが、
http://www.opengis.co.jp/htm/kako_mail/mail_mag_277.htm#v73_news
V73をウィンドウズデスクトップ・モードで立ち上げると、TNTmips の周
囲のデスクトップが暗くなります。初めて見ると、ちょっとびっくりす
るかもしれません。
これは『バックドロップ』とよばれる V73 の新機能の１つです。
TNTmips ではいろいろな情報を複数のウィンドウに分けて表示しますの
で、他のソフトのウィンドウと区別しやすくするためと思われます。
http://www.microimages.com/documentation/cplates/73Xserverbackdrop.pdf
ここでは、バックドロップに伴う、いくつかの気になる現象について説
明します。
■ウィンドウをドラッグすると、ウィンドウの動きが重く、動かした跡
の色が変わる場合があります。
これは、パソコンのグラフィックドライバが遅かったり、メモリが少な
いと起こる現象とのことです。気になる場合は、お手数ですが、本機能
をオフにして使われることをおすすめします。
◎『V73 バックドロップ機能 』をオフにする方法
１）V73を起動した後、タスクバーの [MicroImages X Server] アイコン
をクリックします。
２）出てきたウィンドウで、[Screen] タブの[Show backdrop in
Windows Desktop mode] のチェックをオフにします。
３）TNTmips を立ち上げ直すと、バックドロップは無効になります。
■タスクバーに"notify" と出ます。
何かと思ってクリックしても何もあらわれません。マイクロイメージに
確認したところ、既知のエラーであり、実害はないとのことです。
以上、多々ありますが、何卒よろしくお願いします。
ご不明の節は、お気軽にお問い合せください。
===============================================================
エラー・バグ・トラブル
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +
○ 先週報告しました「空間データエディタにおいて、四角いベクタを作
成して、コーナーにラインを追加し、バリデートを実行すると、そのラ
インが消えてしまう」エラーが、2007年4月11日のパッチ(V72)で修正さ
れました。
【エラー番号】DMD13292E - Spatial Edit / Vector: Does not
properly add line when extend vertice snapping is used.
● V72 でGIF ファイルをインポートすると、カラーパレットが黒くなる。
【エラー番号】btc13465E - Import Raster: Provided GIF does not
import correctly
修正まで、V73 または V71 をお使いください。
● 地表面(サーフェス)モデリングにおいて「等値線の描画(コンタリン
グ)」＞「閾値の繰り返し」で「標高範囲テーブル」を作る場合、境界の
ラインができない。
【エラー番号】DMD13399E - Contouring: does not create outer
polygon boundary when iterative thresholding is used
● 教師付き分類のトレーニングセットエディタにおいて、トレーニング
データのポリゴンから切り抜かれるラスタが右下方向に１－２ピクセル
ずれる(V72)(既知のエラー。優先度１)
【エラー番号】fmh12772 - Raster Classification - Creating a
training set from polygons: extracted raster does not exactly
match the input polygons
● 教師付き分類のトレーニングセットエディタにおいて、ポリゴンを描
き、右ボタンクリックでセルにクラスを割り当てますが、ラスタが表示
されません。２回目で表示されます。
【エラー番号】btc13536E - Raster Classification; Newly added
polygon not drawn first time when editing training set
このエラーは少なくとも3月28日以降のパッチで起こるようです。
● 教師付き分類のトレーニングセットエディタにおいて、分類ラスタに
ジオリファレンスがないと、トレーニングセットラスタが隅に小さく表
示される。
【エラー番号】btc13537- Raster Classification: When classified
rasters are not georeferenced, Training Set raster is displayed
small at the corner
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +
