OpenGIS Mail Magazine for Technical Support Users     2006/12/15
Keywords: OpenGIS,TNTmips,KML,Google Earth,XML,XMLDOC,XMLNODE

オープンGIS
テクニカル・サポート専用メールマガジン

第279号「    K M L フ ァ イ ル の イ ン ポ ー ト    」
#################################################################
                       株式会社 オープンGIS



今週は、グーグルアース用のKMLファイルをTNTmips に取り込むSM
Lをご紹介します。

KMLファイルはXMLファイルの一種であり、これが読めるようにな
ると、最近の数値地図で採用されている地理情報標準(JPGIS)形式のイン
ポートの足がかりになります。

手始めとして、ポイントが1点だけのKMLファイルの読みこみを行い
ました。


1.サンプルファイルの準備

サンプルファイルは、このサイトを参照して作成しました。
 http://ecogis.sfc.keio.ac.jp/developers/gmaps/tut_3_2.html

元はグーグルのチュートリアルのデータだそうです。私も1.1 節の
Placemarks のデータを使いました。
 http://earth.google.com/kml/kml_tut.html

グーグルのサンプルKMLファイル(プレースマーク):
 http://www.opengis.co.jp/data/kml_import/GooglePoint.kml

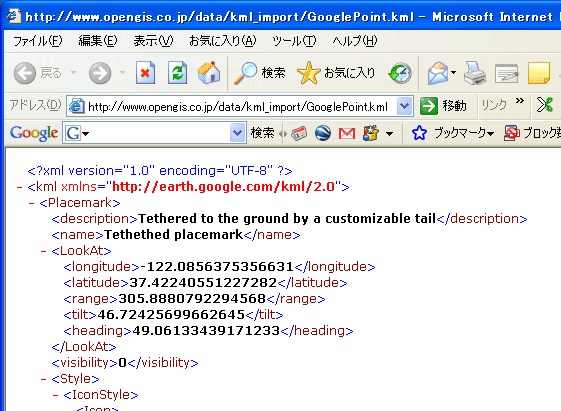

▼ このファイルをダブルクリックすると、ブラウザが起動して、内容が
表示されると思います。



1行目の <?xml で始まる行はXMLであることの宣言です。

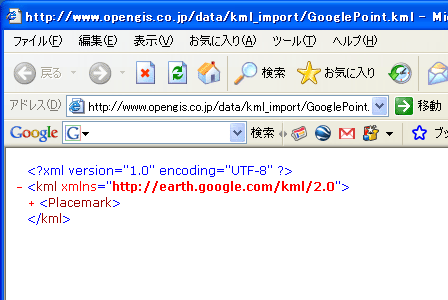

▼ 先頭の-記号をクリックすると、同じタグ(要素)で囲まれた部分が閉
じ、+ に変わります。




▼ ファイルを保存するには、ブラウザの「ファイル」メニューから「名
前を付けて保存...」を使います。ファイル名は"GooglePoint.kml"にな
るはずです。





まずはグーグルアースでどのように表示されるかチェックしましょう。

▼ グーグルアースを起動します。ちなみに私のグーグルアースのバージ
ョンは 4.0.2416(beta) です。

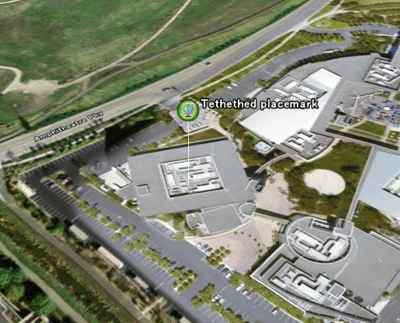

▼ 上のサンプルファイルをドロップします。このように表示されるはず
です。場所はグーグル本社です。手の込んだスクリプトなので、名前が
風船のように表示されます。

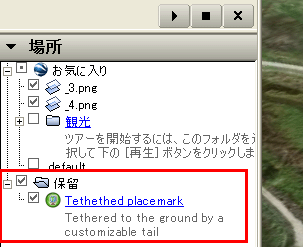

▼「保留」フォルダにデータが設定されます。




これから必要最低限の要素(タグ)を残して、取り込みに使うサンプル
ファイルを作りました。
 http://www.opengis.co.jp/data/kml_import/MyPoint.kml

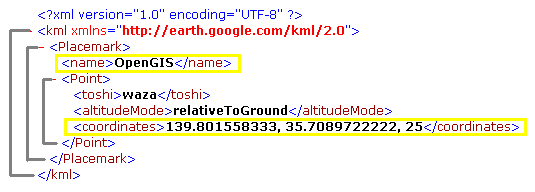

(ファイルの構造)




要素の開始と終了を線で結びました。<name> 要素は、ポイント(プレー
スマーク)の名前です。<coordinates> 要素はポイントの位置を表します。
経度(度)、緯度(度)、高さ(meter) の順です。緯度経度は小数点6桁あ
れば十分です。

プログラムの挙動を見るため、意味のない要素<toshi>も入れておきまし
た。XMLではどういう名前の要素でも作れます。それを使うかどうか
はその人の判断です。

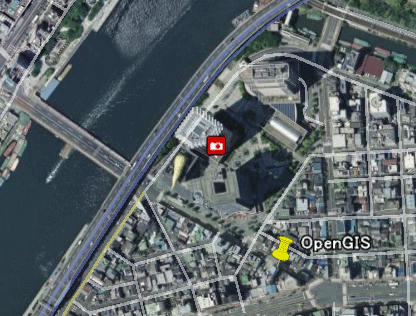

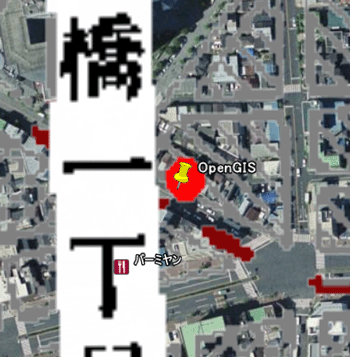

グーグルアースで表示してみました。

<coordinates>要素の経度緯度の位置にピンが表示され、<name> 要素で
挟まれた"OpenGIS" がラベル表示されます。

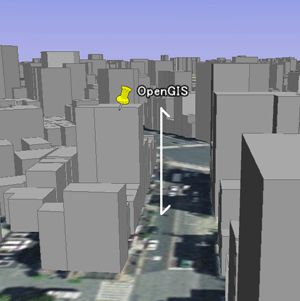

建物の 3D 表示をすると、ピンは地表 25(m) の高さに表示されています。





2.KMLファイルを読む

今回のKMLファイルを読むサンプルSMLをマイクロイメージにもら
いました。
 http://www.opengis.co.jp/sml/sml_basic/xml/kml_read.sml

V72を起動して使ってみましょう。

▼「スクリプトの編集...」を選びます。

▼ ダウンロードしたSMLを開きます。

プログラムには今まで使ったことがないクラスやメソッドがあります。
簡単に説明すると、

● root(ルート)は、一番外側の要素(ルート要素。ここでは<kml>)を表
します。

● FindChild("Placemark")で、<kml>要素の子供である<Placemark>要素
を取得します。

● GetText()で、要素タグで挟まれた内容を読んでいます。

などなどです。使用法に慣れるまで時間がかかりそうですね。
とにかく実行してみましょうね。

▼ サンプルKMLファイルを選択します。

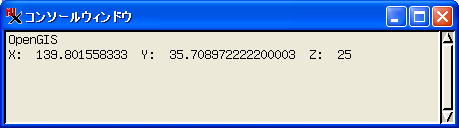

▼ SMLのコンソールウィンドウに<name> 要素と<coordinates> 要素
の内容が表示されます。要素の内容をうまく読んでいるようです。





3.ポイントベクタに取り込む

上のSMLに手を入れて、ポイントベクタに変換するSMLにしました。
 http://www.opengis.co.jp/sml/sml_basic/xml/kml_import.sml

実行してみます。

▼「スクリプトの編集...」で開きましょう。SMLを選択し、実行しま
す。

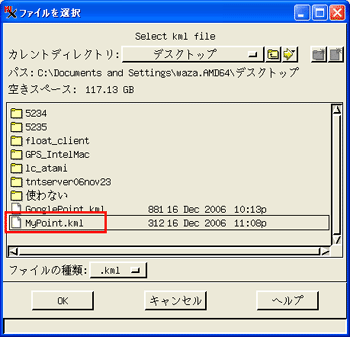

▼ 先ほどの"MyPoint.kml"を選びます。

▼ 出力用のファイル名、オブジェクト名を与えます。

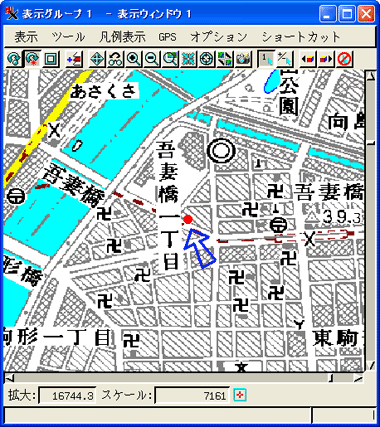

▼ 取り込んだポイントをTNTmips で表示しました。背景は25,000地図画
像(世界測地系)です。

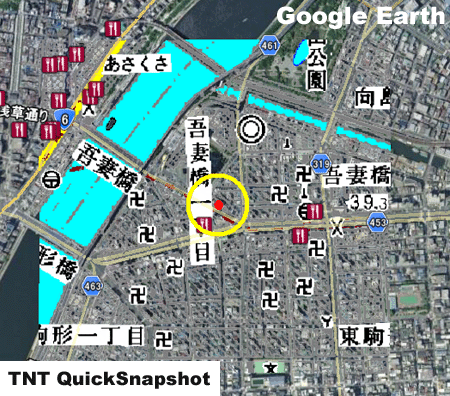

▼ クイックスナップショットでウィンドウの画面をグーグルアースに表
示しました。




▼ 位置を確認するため、KMLファイルも一緒に表示しました。



拡大で赤丸が潰れていますが、位置は合っていますね。KMLファイル
の座標はピンの先ではないようです。

<name> 要素の内容も属性テーブルに読み込んでいるのですが、エンコー
ディングの関係なのか、うまく表示されませんでした。今後の課題です。


・・・


初めてXMLファイルをSMLで読みました。

今回のSMLは、最初にご紹介した、GoogleキャンパスのKMLファイ
ルもインポートできます。

従来の独自形式のデータフォーマットでは、データの格納がコンパクト
な分、データの行やカラムに注意して読まないといけません。

他方、XML形式は冗長ですが、自分にとって必要な要素のみを取り込
むことができることが分かりました。


参考書:

・「やさしいXML 第2版」高橋麻奈 (SoftBank Creative)
・「基礎XML」山田祥寛 (インプレス)

XMLに関する書籍は他にもたくさんあります。







□■Tips□■
===============================================================

スクリプトの「実行」と「編集」の違い...

読んで字のごとく、「編集」ではSMLの作成・編集を行います。

「編集」メニューでは、print 内容がコンソールウィンドウに表示され
ますが、「実行」メニューでは、コンソールウィンドウは現れません。

print は主にデバッグ用の関数という訳ですね。実行時に表示するには、
PopupMessage()などの関数を使う必要があります。

===============================================================





エラー・バグ・トラブル
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +

● V73のマックG3でフローティングライセンスが動かない。
【エラー番号】DMD12438E - Mac: Getting floating license error
trying to connect a license server

● DLG ファイルのArea の情報の島ポリゴンの数の情報が正しくない。

● V72 のベクタの組み合わせ演算で、インターセクトの結果がおかしい。
【エラー番号】btc12483E - Vector Combinations: Intersect
incorrect with provided data

● フィーチャマッピングで、[Shift] キーでサンプルポイントを削除し
ても、すぐに消えない。拡大、縮小をすると消える(V71/72)。

+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +





機能要求
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +

● SMLでのヌルマスクの作成
【機能要求番号】crr7243N - SML: Add functions to create and
destroy null masks

● 表示ウィンドウ上でファイル名やオブジェクト名をデータチップで表
示したい。
【機能要求番号】crr12503N - GeoDisplay/Datatips: Add option to
use filename and object name as datatip
【機能要求番号】crr2799N - Add option to automatically include
layer/object name in DataTip prefix

なお、この機能は『表示コントロールスクリプト』で対応可能とのこと
です。
 http://www.microimages.com/freestuf/DisplayControl.htm
OnViewDataTipShowRequest 関数を使うことにより、画面上の座標をマッ
プの座標に変換し、ラスタの範囲と比較する。

● 地質解析のSMLで、地層面が地表を切るラインにも走向・傾斜の情
報を付けてほしい。【関連情報】
 http://www.microimages.com/documentation/cplates/71Bedding.pdf

● 主に編集の時、ベクタデータのラインの中間点を表示したい(既に要
求済み)。
【機能要求番号】klr4078N - Graphical Tool Functions: Add options
for viewing polyline vertices for ease of grabbing and precise
positioning

● ノードのシンボルとして、塗り潰しの四角や円も使えるようにしてほ
しい。
【機能要求番号】11449 - GeoDisplay/Vector: Allow solid square or
circle for node symbol.

● フィーチャマッピングで、サンプルポイントをポリゴンで入力したい。

+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +





□■ 話 題 □■
===============================================================

ALOS AVNIR-2 の製品版データ(CEOS形式)のインポートの解説ページを公
開しました。
 http://www.opengis.co.jp/htm/basic/av2.htm

インポートのテストのため、今回は CEOS 形式を購入しました。他方、
GeoTIFF 形式は、インポートで座標情報が自動的に付くので、若干値段
の差があるようですが、GeoTIFF 形式の方が取り込みが楽です。

処理レベルでの"ジオリファレンス"と"ジオコーデッド"の違いですが、
"ジオコーデッド"の方は、座標系の向きに画像がリサンプル(幾何補正)
されているとのことです。

"ジオリファレンス"では、四隅のコントロールポイントが与えられてい
ます。"ジオコーデッド"は、TNTmipsでは『シンプル・ジオリファレンス』
と呼ばれ、左上隅の座標とセルサイズで座標情報を与えることができま
す。

購入したデータを見ると、"ジオリファレンス"の四隅の座標はさほど正
確ではないようです。使う目的を話してどちらがいいか聞くのがいいと
思います。

何か情報がありましたら、お寄せください。

===============================================================





□■最新ニュース□■
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

● 旧数値地図25000(行政界・海岸線)(日本測地系・独自形式)のインポ
ートSMLの解説ページを更新しました。
 http://www.opengis.co.jp/htm/basic/gsi_bound_v70.htm

追加した項目:
1)一括取り込みの方法について
2)行政界ベクタと湖沼ベクタの出力フォルダを分離
3)ライン属性の取り込みについて

● 半年経ったメルマガを公開しました。
 http://www.opengis.co.jp/htm/kako_mail/index_kako.htm

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
