OpenGIS Mail Magazine for Technical Support Users     2006/12/08
Keywords: OpenGIS,TNTmips,Landuse,Temporal Change, Overlay, Join

オープンGIS
テクニカル・サポート専用メールマガジン

第278号「   土 地 利 用 の 経 年 変 化 を 求 め た い   」
#################################################################
                       株式会社 オープンGIS



最近、土地利用の経年変化の集計について、次のような質問をいただき
ました。

ご質問内容が非常に分かりやすかったので、そのまま引用させていただ
きます。


「 2時期の土地利用図(ベクタ)があり、この期間に土地利用が変化し
たとします(境界自体も変化して異なる形状のポリゴンになっていると
ころもある)。両者を重ね合わせて、どんな土地利用がどんな土地利用
に変化したのかについて面積集計をしたい。

例えばX年とY年で、それぞれ土地利用がA、Bに分類されているときに、

	X年→Y年
	  A→A
	  A→B
	  B→A
	  B→B

のそれぞれの変化タイプの面積を知りたい。

Process/Vector/Combineを実行して、重ね合わせたベクタ地図は出来る
のですが、表の扱いがよくわからず、集計が出来ないでいます。」



経年変化の集計については、今までも質問を受けていると思いますが、
ホームページ等にまとめていないようです。

また分かりにくいのは、図形処理ではなく、その後のテーブル操作だと
いうことが分かりました。

V72での操作に問題がありましたので、V71を使って手順を整理してみま
した。


・・・


次のようなベクタデータを用意しました。X 年とY 年の間で、境界が変
わっています。

(X 年のデータ)




(Y 年のデータ)






●STEP1. オーバーレイ

属性テーブルの名前が同じであれば、あらかじめ違う名前に変えておい
た方が分かりやすいです。




▼「解析処理」から「ベクタ」の「組み合わせ(演算)」を選びます(V71)。




▼ "インターセクト"はANDで、2つのベクタの共通部分を出力します。
"ユニオン"は2つの領域の和です。目的や状況に応じて適当な方を選ん
でください。ここでは"ユニオン"を選びました。




▼ 実行結果です。図形がマージされ、テーブルも両方のベクタからコピ
ーされます。




図形データです。






●STEP2. テーブル操作

テーブルの自然結合を行います。計算フィールドを使っても同じことが
できます。

フィールド名が同じ場合は、それぞれのテーブルを開き、「定義の編集」
メニューでフィールド名を違うものに変えておきましょう。




▼ 前の結果のベクタを表示します。ポリゴンの[テーブル/フォームの作
成] ボタンから「リレーションの修正...」を選びます。




▼ 開いたウィンドウの「ファイル」メニューから「テーブルの演算...」
を選びます。




▼ [テーブル1...], [テーブル2...] ボタンを押し、テーブルを選びま
す。"自然結合"を選び、図のように設定します。[OK] ボタンを押します。




▼ 出力のテーブル名を指定します。

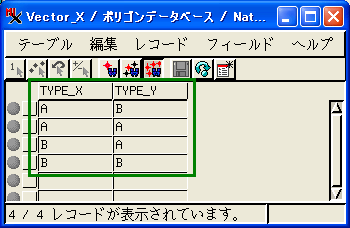

▼ 同じポリゴンにアタッチしているレコードが結合しました。

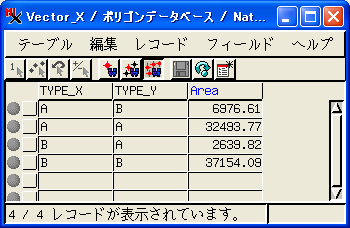

▽ 最後に、"POLYSTATS"テーブルから"Area"(面積)を持ってきて、集計
が完成です。











□■Tips□■
===============================================================

他のテーブルからフィールドを追加する方法については、これまでも紹
介してきました。

▽ 自分のテーブルを表示します。

▽「定義の編集...」メニューを選びます。フィールドを追加し、必要で
あれば名前を変えます。面積は数値なので、"数値処理"を選び、[スクリ
プトの編集...] ボタンを押します。




▽ <クエリエディタ>ウィンドウで「挿入」>「フィールド...」を選
びます。




▽ 面積であれば、POLYSTATS.Area を選び、[挿入] ボタンを押します。




▽ 必要であれば、フィールドの順番を調整します。




▼ 小数点の表示桁を変えるには、対象のフィールドの上で、右ボタンク
リックして、「フィールドオプション...」を選択します。




===============================================================





エラー・バグ・トラブル
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +

今回発見したV72 のエラーです。

●ベクタの組み合わせ演算で、インターセクトの結果がおかしい。

●テーブル演算(自然結合)の結果がおかしい。

マイクロイメージ社に連絡しました。

+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +





機能要求
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +

● たとえば、区域ごとのRVCファイルがたくさんあって、その中に同じ
種類のオブジェクトが複数個入っているとします。この中の、たとえば
"Forest"ラスタだけを選んでモザイクしたい。

California.rvc/ Water, Forest, Houses, Soils,..
Nebraska.rvc/Water, Forest, Houses, Soils,..
Texas.rvc/Water, Forest, Houses, Soils,..
Missouri.rvc/Water, Forest, Houses, Soils,..
Omaha.rvc/Water, Forest, Houses, Soils,..
Hawaii.rvc/Water, Forest, Houses, Soils,..
....
....

現状では、RVCファイルを1個ずつ開いて、さらに該当するラスタを順に
選んでいかないといけません。こんな時に"検索による(By Query)" 選択
ができると、助かります。

【機能要求番号】fmh12422N - Raster Mosaic: Add ability to select
input rasters "by query"

● 3次メッシュ(緯度経度)を縦、横N等分したい。

【機能要求番号】CRR8110N - Add ability to specify number of rows
and columns(過去に要求済み)

「グリッドポリゴンの生成...」メニューの"四角形"ツールを使うと、選
択した矩形に対してメッシュ(グリッド・格子)を作ることができますが、
現状では"長さ"を指定しないといけません。また"度"単位での入力に対
応していません。




【機能要求番号】MJU2555N - Allow control of grid size with
lat-lon coordinates as described.

「図郭格子線をCAD図形として保存したい」という要求もしています。

【機能要求番号】AUW3110N - Allow (map) grid to be saved as CAD.

+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +





□■ 話 題 □■
===============================================================

☆ 最近のHASP(ハスプ)-USBキーの写真です。



以前より短くなりました。

■使用できるOSです。
 http://www.opengis.co.jp/htm/catalog/tntinfo/tntinfo_fixed_license.htm

□HASP-USBキーへの交換手順(ご参考まで)
1.費用: パラレルキー、センチネルUSBキーとも、税込み 19,950円
2.条件: TNT製品が最近のバージョンである必要があります。
3.手順: 最近は、先行して手配する場合が多いです。
先行してマイクロイメージからキーをもらい、お客様にお渡しします。
キーには2週間ほどの期限設定がされています。これまでお使いのキー
がマイクロイメージに到着次第、解除コードが発行されます。

===============================================================





□■最新ニュース□■
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

◆ 最近のマイクロイメージ社の情報によると、V73 のリリースはまだ2,
3ヶ月先とのことです。お待たせしています。

◇ Windows Vista(RC1) での起動報告です。数年前のパソコン(Pentium4,
 512MB)にWindows Vista をインストールして、V72, DV73の起動チェッ
クをしてみました。次のようなエラーが出て、両方とも起動できません
でした。



━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
