OpenGIS Mail Magazine for Technical Support Users 2006/09/29
Keywords: OpenGIS,TNTmips,Render to Google Earth, Ratser Overlay
オープンGIS
テクニカル・サポート専用メールマガジン
第269号「 ベクタ・ＣＡＤ を グ ー グ ル ア ー ス に 表 示 ！ 」
#################################################################
株式会社 オープンGIS
今週は、グーグルアースにベクタやＣＡＤなどの地理データを表示する
方法についてご紹介します。
グーグルアースのホームページを見ると、shape ファイル や MapInfo
の.tab ファイル などをグーグルアースで表示するには、Google Earth
のライセンスをプロ(年間$400)にして、さらに以下のオプション($200)
が必要になります。
・GIS データ インポート モジュール - $200
GIS データを .shp、.tab などのファイル形式でインポート
例: 土地区画のデータ、人口統計データ、建物の 3D データなど
http://earth.google.co.jp/earth_pro.html
http://earth.google.co.jp/product_comparison.html
ここでは、ベクタやＣＡＤなどの地理データをＰＮＧなどの画像データ
に変換してグーグルアースに表示します。Google Earth は無料版のまま
でかまいません。
・・・
▽「メイン」メニューから「表示...」を選びます。
▼ グーグルアースに乗せるベクタを表示します。
ここでは、平成１７年８月の東京都の人口推計データのうち、人口密度
の項目を主題図表示したものを使用させていただきます。
(データソース)
http://www.toukei.metro.tokyo.jp/jsuikei/js-index.htm
(TNTmips に取り込んだ後のテーブル)
▼ グーグルアースで表示する画像の座標系は、"緯度経度(測地系
WGS84)" でなければいけません。 そこでグループ設定ウィンドウを開き、
[自動マッチング] ==> "なし"
[投影法...] ==> "WGS84 / ジオグラフィック"
にします。
▼ 表示マネージャの「表示」メニューから「レンダリング」＞「グーグ
ルアース KML...」を選びます。
このとき次のようなメッセージが出るときは、表示したオブジェクトの
ジオリファレンスを確認してください。レイヤコントロールウィンドウ
でジオリファレンスがちゃんと選択されていない場合でも同じメッセー
ジが出ます。
▼ 次のウィンドウです。
○フォーマット： PNG 形式 を使うと、データのないところを透明にで
きます。
○ピクセルサイズ： 画像サイズが変わります。
グーグルアース無料版で表示できるラスタのサイズは、Windowsで 2,048
x 2,048セルまで、Macでは 4,096 x 4,096と決まっています。その範囲
に入るように、ピクセルサイズを調整します。
○一番下のラジオボタン「結果をグーグルアースで表示します」を押す
と、グーグルアースが既にインストールされていれば、自動的にグーグ
ルアースが起動し、ＰＮＧファイルが表示されます。
▼ [ OK ] ボタンを押します。保存するPNGファイルの名前を与えます。
▼ [ OK ] ボタンを押すと、処理が始まります。処理が終わると、自動
的にグーグルアースが起動して、画像が表示されます。
自動起動を選ばなかった場合は、グーグルアースをインストールした後、
拡張子 .kml ファイルをダブルクリックしてください。
▼ 拡大しました。グーグルの提供する行政界のラインと合っています。
PNG ファイルは Temporary Places(保留) にセットされます。その下の
バーで画像の透明度を変更できます。
▼ 斜めに倒して、行政界・道路・鉄道を重ねてみました。
・・・
ベクタなどの地理データを簡単にグーグルアースに表示できます。
工夫すると色々楽しめそうです。
データサイズの制限内であれば、TNTlite でもこの機能は使えます。
●参考にしたカラープレート：
http://www.microimages.com/documentation/cplates/72CreatingRasterOverlaysforGoogleEarth.pdf
http://www.microimages.com/documentation/cplates/71ExportGoogle.pdf
http://www.microimages.com/documentation/cplates/72RendertoKML.pdf
http://www.microimages.com/documentation/cplates/72TNTviewGEvect.pdf
□■Ｔｉｐｓ□■
===============================================================
先週のＧＰＳ情報の続きです。
○インテルマックとＧＰＳの接続
ＧＰＳとの接続方法には、次の３つの方法があります：
● シリアルケーブル
● ＵＳＢケーブル
● ブルートゥース(無線)
シリアルケーブルのＧＰＳについては、以前 USB-シリアル変換アダプタ
ーを使ってマックと接続しました。
http://www.opengis.co.jp/htm/basic/gps_trace_mac.htm
インテルマック(Mac Mini)についても、この方法で可能と思います。
今回は、ＵＳＢとブルートゥースについてテストしました。
使用機器： Mac Mini(Core Duo/MacOS X 10.4.7J)、TNTmipsV72.
１）ＵＳＢ接続：
米国のサイトにあったUSB 用ドライバを使用して、見事、接続に成功しました。
使用ＧＰＳ：コメットUSB/3
http://www.rakuten.co.jp/gps/583689/583691/#CMTUSB3
国内で売られているＧＰＳの多くが Windows 用をうたっており、国内の
ベンダーはマック用のドライバを提供していません。
たまたま、このGPSは米国で販売されているBU-353 と同じでした。
http://www.usglobalsat.com/item.asp?itemid=60

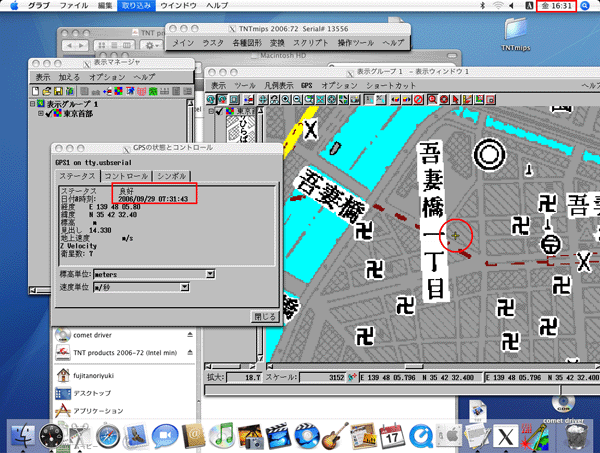

このホームページにある USB 接続用のドライバ "Mac_OS_universal
_Binary_Driver.zip" をダウンロードして、インテルマックにインスト
ールしたところ、デバイス名 "tty.usbserial" で認識しました。
ただし、米国のドライバを使ったせいか、ＧＰＳの時間表示が日本時間
より９時間前のグリニッジでの時間(協定世界時)になりました。
(後日談)
その後ユーザﾞ様より、TNTmipsに接続したGPSの時間表示は、もともと
現地時間ではなく、UTC(協定世界時)であるという指摘がありました。
確かに先週のWindowsの画面もUTC表示でした。
以前、地形特性メニューにおいて太陽方位を計算する際も時刻指定はUTC
でした。TNTの中では時間はUTCですね。
Garminなどの携帯GPSは、機械の中で現地時間に変換してくれていたのですね。
米国のドライバだから、ということはないですね。お騒がせしました。
ご指摘、どうも有難うございました。
２）ブルートゥース(BT) での接続
使用ＧＰＳ：GlobalSat BT-338
http://www.grandmapnavi.jp/?pid=107172
インテルマック内蔵のブルートゥースを使用。デバイス名
"tty.BT-GPS-33AD4A-BT-GPSCOM-1" で接続成功。
この場合も USB ドライバの影響か、時間表示が９時間前になりました。
(後日談)これも、これが正しい表示です。
(参考)
"tty." 以外にも"cu." というタイプのデバイスでも接続できました。
===============================================================
エラー・バグ・トラブル
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +
● V72の表示のグループ設定で、[自動マッチング] が"最初に追加した
ラスタか、最初に追加したレイヤ"(既定値) の時、一番下のラスタまた
はレイヤがジオリファレンスされてても、ジオリファレンスが効かない
状態で表示されます。
【エラー番号】fmh11843E - Geodisplay: Automatch "First Raster or
First Layer" does not change projection correctly.
修正までお手数ですが、[自動マッチング] を"なし" にしてお使いくだ
さい。
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +
□■最新ニュース□■
===============================================================
『数値地図25000(地名・公共施設)』のインポート解説ページを
V2006:72 用に更新しました。
http://www.opengis.co.jp/htm/basic/map25k_gnpf_v70.htm
この解説ページは、本データだけの場合でなく、座標を含むＣＳＶファ
イルをポイントベクタとして取り込む際にも参考になります。
★ＣＳＶファイル ==> ★データベース ==> ★ポイントベクタ
このように２段階で取り込みます。ＣＳＶファイル１行目の項目名を自
動認識してくれるのがお薦めする理由です。
===============================================================
