OpenGIS Mail Magazine for Technical Support Users 2006/01/13
Keywords:OpenGIS,TNTmips,MailMagazine,Natural Join,SVG,Intel Mac
オープンGIS
テクニカル・サポート専用メールマガジン
第233号「 テ ー ブ ル の 自 然 結 合 」
#################################################################
株式会社 オープンGIS
例えば、円(ベクタ)が３つあって、重なっているとします。
それぞれの円には区別のため、A, B, C という属性が付いています。重
複した部分には、図のように複数の属性が付いています。例えば、真ん
中の３円の共通部分にはA, B, C の３個の属性がアタッチされています。
話が脇道にそれますが、このような図形と属性の１：Ｎ の関係はデータ
ベースの考え方としては大切ですが、１：１の方が初めてGISを使う人に
とっては分かりやすいかもしれません。しかし１：Ｎ という関係を持て
ることで、例えば森林計画図などの林班属性の経年変化などにも対応で
きるのではないかと思います。
ちなみに、ポリゴンにアタッチしている属性レコード数を高さとみなし
て３次元表示するとこのようになります。
・・・
さて、メルマガ【第222号】『土地利用図の集計（１）』でやったように、
これらの円を使って、先ほどから背景に示している土地利用を模したメ
ッシュデータ(ベクタ)を切り抜きました。
各メッシュには図のように円の識別子(A, B, C)と模擬土地利用コード(1
から7)が付いています。
また各メッシュ毎に面積(POLYSTATS.Area)も計算されています。
さてここで、円A, B, C 毎に各土地利用コード(1から7) の面積を求める
にはどうしたらいいでしょうか、というのが今回の問題です。
答えは『テーブルの結合演算』を使うです。これらの３個のテーブルを
１つに結合します。テーブル結合のこのような使い方を私も最近知りま
した。
・・・
▼ ポリゴン行の[テーブル/フォームの作成] ボタンを押して「リレーシ
ョンの修正...」メニューを選びます。
▼「データベースエディタ」ウィンドウが現れますので「ファイル」メ
ニューから「テーブルの演算...」(Combine Tables...)を選びます。

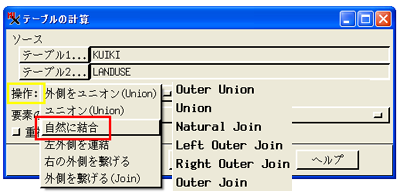

「テーブルの計算」ウィンドウが出ます。
▼ [テーブル1...] ボタンを押して、結合した際左側に来るテーブルを
選びます。ここでは、円の識別子を含むテーブルを選びます。
▼ 次に[テーブル2...] ボタンを押して、右側に来るテーブルを選びま
す。ここでは、模擬土地利用コードを含むテーブルを選びます。
▼ 操作：から「自然に結合」(Natural Join)を選びます。
(日本語訳が分かりにくいこともあって、今回は英語のオリジナルメニュ
ーも付けました。)
▼ 要素の割り当て：から「両方のソースにレコードがアタッチされてい
る場合」を選びます。
(正しくは「両方のソースのレコードが図形にアタッチしている場合」で
す。)
▼ 以上のようにセットしたら[ OK ] ボタンを押します。
▼ 結合の結果は別テーブルに出力されますので、新規テーブル名を与え
ます。
▽ ポリゴンとのリンクを介して、円の識別子と土地利用コードが１つの
テーブルに結合されます。
▼ 次に、このテーブルを"テーブル1"、面積を含むPOLYSTATSテーブルを
"テーブル2"にして再度、自然結合を行います。
▽ 集計するため、全レコードをdBASE IIIファイルで別名保存します。
表計算ソフトで不要な項目を削除して、集計した結果は以下のとおりで
す(小数点２桁)。
元々各円の半径は500(m)でしたので、各円の面積は約785,000(m2)になり
ます。これは上の表の各円の集計面積と同じになっています。
・・・
レコードと図形との関係を仲介として、２個のテーブルの結合をしまし
た。他にも演算の種類がありますが、それはもう少し勉強してからご紹
介しましょう。
□■Ｔｉｐｓ□■
===============================================================
直接ジオリファレンスした画像ファイルを使って、印刷用レイアウトで
「SVG形式にレンダリング」すると、画像の周囲が黒くなることがありま
す。これは画像が用紙に対して傾いているためです。画像をTNTmipsにイ
ンポートすれば黒くなることはないようです。
===============================================================
エラー・バグ・トラブル
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +
V7.1の表示ウィンドウで、位置レポートの表示を緯度経度にした場合、
緯度の秒の小数桁が１桁になります。2005年1月11日以降のパッチを適用
すると３桁に戻ります。これはデフォルトのフォントのサイズが悪さを
していたとのことです。
(パッチ適用前)
(パッチ適用後)
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +
◆◇ 最新ニュース ◆◇
..................................................................
出荷は2月からのようですが、Intel版マックが先週お目見えしました。
http://www.apple.com/jp/
気になるTNT製品の動作ですが、早速マイクロイメージ社に確認したとこ
ろ、将来的にサポートはするが、当面はTNT製品を動かすために購入する
のはやめた方がいいだろうとのことでした。サポートするにはまだ一杯
やることがあるとのことです。アプリケーションの対応以外にも、
Windows XPの64bit版のようにライセンスキーのドライバー等の問題もあ
るかもしれません。
アップルのホームページを見ると、既存のPowerPC用のアプリケーション
は、RossetaというMacOS Xに搭載される変換技術によってIntel用に変換
されて実行されるそうです。
http://www.apple.com/jp/rosetta/
Rossetaは変換(エミュレーション)なので、処理速度はPowerPCで動かす
のにくらべて当然遅くなります。「Universal」マークに対応するのを楽
しみに待ちましょう。
..................................................................
