第220号「  流 路 次 数 の 集 計 ( 1 ) 」
#################################################################
                       株式会社 オープンGIS


標高ラスタに対して流水解析を行うと、盆地ポリゴンや水系境界ポリゴ
ン、流路ベクタなど、いくつかのオブジェクトが作成されます。
http://www.opengis.co.jp/htm/basic/watershed.htm#SECOND

今回は、この中の「流路ベクタ」に注目します。流路ベクタのラインに
は、"流路次数"と呼ばれる数字が振られています。TNTmipsでは4種類の
手法について計算されています。



(マイクロイメージ社自習書「Modeling Watershed Geomorphology」より)

いずれの手法も上流がわを基点として、ノードからノードの間の各ライ
ンに 流路次数 が割り振られています。なお、各手法の解説はこちらに
あります。
http://www.opengis.co.jp/htm/basic/watershed.htm#THIRD

この流路次数を集計するSMLを作成しましたので、ご紹介します。


・・・



まずはサンプルデータです。



ストレーラーの手法にならって数字を振りました。

☆ 集計結果はこのようになるはずです:
次数:	1	2	3	4
本数:	11	6	2	2		合計:	21本

使用するSMLはこれです。
http://www.opengis.co.jp/sml/count_order_v13.sml

使ってみましょう。

▼「解析処理」>「SML」>「スクリプトの編集...」を選びます。




▼「ファイル」>「開く」>「*.SMLファイル...」を選び、今回のSMLを選
びます。日本語を使用していますので、開くときの「エンコーディング」
は、"日本語(Shift-JIS)" にしてください。




▽ 開きました。




このSMLでは、1行1000列のラスタに集計結果を格納していますので、
最大次数は1,000です。カラム数を大きくすれば、集計可能な最大次数も
大きく出来ます。また使用しているラスタタイプが16bit符号なしである
ため、カウントできる最大数は各次数につき 65,025(本)です。ラスタタ
イプを32bit符号なし整数等にすれば、それ以上カウントも可能です。

▼ [実行] ボタンを押します。

▼ ベクタを選択します。





▼ テーブルを選び、フィールドを選びます。




▼ コンソールウィンドウに集計結果が出ます。



上の結果☆と同じです。


次に、流水解析処理で計算された流路ベクタ"STDFLOWPATH"を使って集計
してみます。入力の標高ラスタには、例のごとくクロウビュッテの16ビ
ットラスタ(ラスタサイズ 350列 x 469行)を使いました。




最初のIDと4種類の次数について集計しました。

1)ID
集計結果はこのとおり。




IDは 23 までですが、これは各水系に振られた通し番号を表しています。




計算の元になった標高ラスタを後ろに表示すると、




2)ホートン(Horton)
集計の結果:




次数の主題図:




3)ストレーラー(Strahler)
集計の結果:




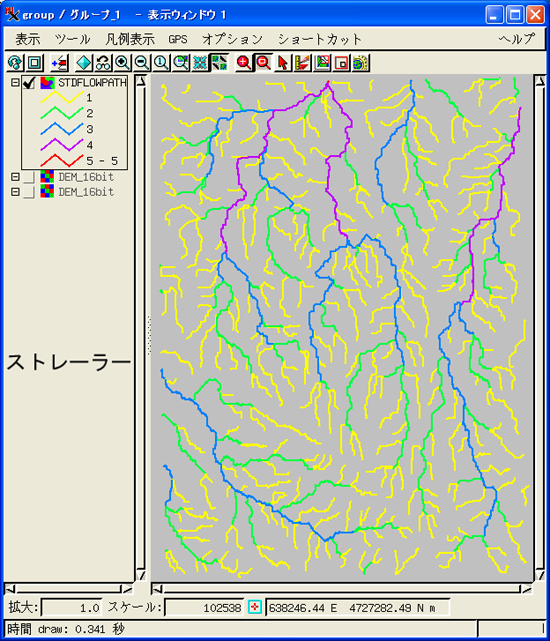

次数の主題図:




4)シュリーブ(Shreve)
カウントが0でないのは次数60くらいまでです。最大次数は130です。




次数の主題図:




5)シャイデッガー(Scheidegger)
最大次数は260まであります。




次数の主題図:





来週は、同じ次数でつながっている場合は1本としてカウントするSMLを
ご紹介したいと思います。






□■Tips□■
===============================================================

SMLのコンソールウィンドウに表示されるメッセージをファイル(ログフ
ァイル)にする方法にはいくつかあります。その1つをご紹介します。

▼ コンソールウィンドウ上で右ボタンクリックして、「ログからファイ
ルに...」を選びます。




▼「ファイルを選択」ウィンドウが出ますので、[新規ファイル...]ボタ
ンを押します。




▼「新規ファイル名」を与えます。




SMLを実行します。

▼ ログファイルを閉じるには、再度右ボタンクリックして「ログからフ
ァイルに...」を選び直し、ラジオボタンをオフにします。

▽ メモ帳で開くと、



このように何回か実行した結果が1つのファイルに書き込まれています。

================================================================
