第210号「  ベ ク タ を 分 割 し た い 。。。  」
#################################################################
                       株式会社 オープンGIS




ベクタデータを図郭割りのメッシュで分割したい。


通常この処理は、GISのオーバーレイ機能の1つですが、TNTmips の
ベクタの「組み合わせ(演算)」処理にはないようです。
http://www.opengis.co.jp/img/gallery/Vector_Operation.pdf

マイクロイメージ社には改めて機能要求を出しました。SMLを作って
試してみましたが、意外と簡単に出来ました。今週はこの話題について
ご紹介します。


なお申し訳ありませんが、本SMLは V7.0以降でないと動きません。
使用している VectorCopyElements という関数が V7.0 からでしか使え
ないからです。

(使用上の注意;2013.5.23追記)
分割されるベクタオブジェクトのテーブル間でリレートを使用している場合、
本SMLにより分割されたベクタではリレートがはずれることが分かっております。



・・・



まずはどんなものか使ってみましょう。

サンプルデータは、TNTmips/liteサンプルデータ(cb_data)中の、"土壌
図"と"公的土地境界" を使いました。
(アニメーション)
 http://www.opengis.co.jp/files/SC050722_1/SC1000.html

前景の黄色いラインデータが "土地境界"(分割する側)で、後ろのハッチ
のデータが "土壌図"(分割される側) です。"土地境界"ポリゴンは、周
囲の図郭線が欠けていますが、閉じたポリゴンは全部で36個あります。


▽ SMLをダウンロードします。
 http://www.opengis.co.jp/sml/sml_basic/vector/split_v22.sml

▼「解析処理」>「SML」>「スクリプトの編集...」を選択します。




▼ ダウンロードしたSMLを開きます。






▼開いたら、ウィンドウ右下の[実行...]ボタンを押します。




▼「"Voperator"用のベクタオブジェクトを選択してください」と出ます
ので、分割する側(オペレータ)のベクタ(ポリゴン)を選択します。




▼ 次に「"Vsource"用のベクタオブジェクトを選択してください」と出
ますので、分割される側(ソース)のベクタ(ポリゴン)を選択します。




▼「Please select Output RVC File !」と出ますので、分割後のオブジ
ェクトを出力するRVCファイル名を指定します。既定値は SPLIT.RVC
です。





★☆ 2007年7月5日、以下の機能を追加しました。

▼ これまで分割後のベクタの名前は、"ソースのオブジェクト名"_ポリゴン
の内部番号(Internal.ElemNum)でしたが、Internal.ElemNum ではなく、
ユーザが作成したフィールドも選べるようにしました。





処理が開始します。1個1個の切り出しには、それなりの時間がかかり
ます。今回のliteデータでも全部終わるまで約3分(Pentium4/2.4GHz/
504MBメモリ, WindowsXP Home)かかりました。コンソールウィンドウを
見ると、何個目の切り出しをやっているか確認できます。




▽ 処理が終わると、「Finish !!」ウィンドウが出ます。




・・・


結果はこんな感じです。




分割したオブジェクトの名前は、自動的に
"ソースのオブジェクト名"_"オペレータのポリゴン番号"
と付けられます。今回のデータでは、CBSOILS_1から_36まであります。

表示と非表示を適当に繰り返しました(アニメーション)。
 http://www.opengis.co.jp/files/SC050722_2/SC1002.html



次に、最近全巻そろった「20万分の1数値地質図」(産業技術総合研究所
地質調査総合センター発行)を2次メッシュで分割してみました。
 http://www.jmc.or.jp/data/gsj/dgm.html

使用したデータは「東京」(1次メッシュ 5339)の図幅で、これを別途用
意した2次メッシュで 8 x 8 = 64個 に分割しました(アニメーション)。
 http://www.opengis.co.jp/files/SC050722_3/SC1002.html

処理時間は同じパソコンで約5分でした。




分割した後のデータを表示します(アニメーション)。
 http://www.opengis.co.jp/files/SC050722_4/SC1000.html


・・・



★☆ 2013年4月26日、SMLに以下の機能を追加しました。

1)出力が1ファイル1オブジェクトになるように変更。
2)フィールドの前後に文字を置けるようにしました。

SMLのダウンロードはこちら:
 http://www.opengis.co.jp/sml/sml_basic/vector/split_v23-2013_0423_02.sml

(実行時の注意)
スクリプトは"Shift-JIS"コードで記載されています。
実行または編集時のエンコードは、Shift-JIS をお選びください。

(使用例)
▼Voperator(オペレータ)は、分割する側のデータ、この場合、1次メッシュを選択します。
▼Vsource(ソース)は、分割される側のデータ、即ち、シームレス地質図を選択します。
▼出力フォルダーを指定します。新規作成可。
▼次に、ファイル名の前に置く接頭文字(Prefix)を訊いてきますので、必要に応じて指定します。
(例)M
▼次に、接尾文字(Suffix)を訊いてきますので、必要に応じて指定します。
(例)_b

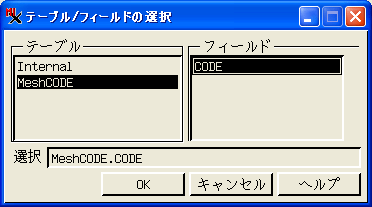

▼次に、メッシュコードを選びます。
(例)MeshCODE.CODE

この例では、Mxxxx_b.rvc / Mxxxx_b のような形で出力されます。


・・・


エラー・バグ・トラブル
x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x

マック版 V7.0ジオフォーミュラのエラーが修正されました。

「解析処理」>「串刺し演算機能(ジオフォーミュラ)...」で、if then
else のネストが深いと、「Out of stack space(スタック・スペース)」
のエラーが出ることがあります。





2005年7月13日以降のMacOS用のV7.0 のパッチをお使いください。
