第208号「集計結果のグラフ表示」【メルマガ・バックナンバー】


Subject: [ts-mag:00003] OpenGIS Mail Magazine for T.S.U 【第 208号】
Date: Sun, 10 Jul 2005 09:15:58 +0900
From: WAZA Toshihiko

OpenGIS Mail Magazine for Technical Support Users     2005/07/08
Keywords:OpenGIS,TNTmips,MailMagazine,Raster Property,Pin Mapping


オープンGIS
テクニカル・サポート専用メールマガジン

第208号「　　集　計　結　果　　の　　グ　ラ　フ　表　示　　」
#################################################################
　　　　　　　　　　　　　　　　　　　　　 　株式会社 オープンGIS




【第203号】の「ポリゴンによるラスタの集計」を中心テーマとして、過
去３回にわたって、関連するテクニックの紹介を行いました。

【第204号】「テーブルに識別番号をつける」では、集計したテーブル
POLYHISTO の各レコードにポリゴンの識別コードを追加する方法につい
て紹介しました(計算フィールドの使用)。

集計テーブルPOLYHISTO には、ポリゴン１個に複数のレコードが関連付
けられていました。【第205号】「複数レコードへのアクセス」では、
あるクラスの割合の計算を例として、複数レコードにわたる計算フィー
ルドの使い方について説明しました。


今週は、集計テーブルPOLYHISTO のクラス毎のカウント数をグラフ化す
る方法について紹介します。出来上がりのイメージは、こんな感じです。






・・・



グラフを作るには、ピンマッピング(Pin Mapping)という手法を使います。


まず「表示」>「空間データ」を選びます。「２次元グループの新規作成」
を選びます。

▼ グループコントロールウィンドウのツールバーから[データベーステ
ーブルピンマップレイヤの追加...]ボタンを押します。




▼ 集計に使用したポリゴンベクタを選びます。




▼ 先頭のアイコンをクリックし、サブオブジェクトのレベルに移ります。
さらに「ポリゴンデータベース」の先頭のアイコンをクリックします。




▽ このウィンドウが現れます。




さて、これからです。


STEP 1: グラフの表示位置の指定

▼「オブジェクト」タブの「テーブル：」の横を押して、今回は
POLYSTATS テーブルを選びます。




目的は、POLYSTATS テーブルの中の(X, Y)座標を、グラフの表示位置と
して使用するためです。(X, Y)があれば、他のテーブルでも構いません。

★ 一口メモ...　POLYSTATS テーブルはTNTmips が作成するポリゴン統
計テーブルです。初めからベクタにあるとは限りません。ない場合は、
例えば「解析処理」>「ベクタ」>「属性」>「標準属性...」で作成しま
す。

★★ 二口目...	集計テーブル POLYHISTO が頭にあるので、このテーブ
ルを選びがちですが、大間違い。ここではグラフの表示位置となるフィ
ールドを持つテーブルを選びます。

▼「ポイント」タブを押します。[X...]ボタンを押して、"CentX" を選
びます。同様に[Y...]ボタンを押して、"CentY" を選びます。CentX と
CentYは、夫々各ポリゴンの重心の(X, Y)座標です。ともに先に選んだ
POLYSTATSテーブルの中にあります。

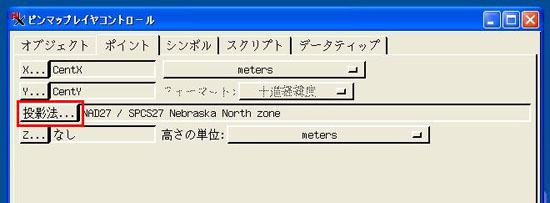

STEP 2: 座標系の指定

▼ [投影法]ボタンを押して、上で選んだ X, Y 座標の座標系を選びます。
(このデータはＴＮＴのサンプルデータなので、見慣れぬ米国の座標系に
なっています)。





STEP 3: スクリプトで円グラフを描く

▼ 円グラフはスクリプトで描きますので、「シンボル」タブで「スクリ
プトを使用」を選びます。




▼ 最後に、「スクリプト」タブです。




スクリプトは、以下のように書きました。( 説明のため、不要なコメン
トを削除したので、画面のものと若干違います。 )

=================================================
1		numeric rec_num = SetNum(POLYHISTO[*]);
2		numeric j, m;
3		array numeric b[4];
4
5		for j = 1 to 4 begin
6			b[j] = 0;
7		end
8
9		numeric sum = SetSum(POLYHISTO[*].Count);
10
11		#for m = 1 to rec_num begin
12		#	sum = sum + POLYHISTO[m].Count;
13		#end
14
15		for m = 1 to rec_num begin
16			if (POLYHISTO[m].Cell == 1) then
17				b[1] = POLYHISTO[m].Count;
18			else
19			if (POLYHISTO[m].Cell == 2) then
20				b[2] = POLYHISTO[m].Count;
21			else
22			if (POLYHISTO[m].Cell == 3) then
23				b[3] = POLYHISTO[m].Count;
24			else
25			if (POLYHISTO[m].Cell == 4) then
26				b[4] = POLYHISTO[m].Count;
27		end
28
29		Symbol$ = PieChart$("black", b[1], "blue", b[2], "green",
30		b[3], "cyan", b[4], "red");
31		DrawSymbol = 1;
32
33		XScale = sqrt(sum) * .1;
34		YScale = sqrt(sum) * .1;
35
36		MapScale = 100000;
==================================================
※実際には行番号はありません。


<スクリプトの解説>

●１行目...  各ポリゴンにアタッチしているPOLYHISTOテーブルのレコ
ード数をカウントしています。

●３から７行目...	b[j] には、POLYHISTOテーブルのCellの値が "j"
の時のCount値が入ります。１５から２７行目で、j (Cell値) が 1 から
4 に対するCount値を b[j] に代入しています。

●９行目は、各ポリゴン毎のカウント数の総計を求めています。【第216
号】のクエリでは、１１から１３行目のように自分で計算しましたが、
SetSum関数で一発で出来るのが分かりました。

●１５から２７行目...	ポリゴンにアタッチしているレコードを順に
検索して、Cell値が１の時のCountを B[1]に、２の時のCountを B[2]に、
...と代入しています。

●２９行目...	PieChart$ が、実際に円グラフを描く関数です。最初
の"black"は円グラフの線の色です。次の、b[1], "blue"の組合せで、
b[1] (= Cell値１に対するカウント数)を"blue"で描くことを指示してい
ます。

●３１行目...	DrawSymbol = 1 で描画する、DrawSymbol = 0 で描画
しない、を示します。

●３３，３４行目...	各ポリゴン内のカウント数に応じて円の大きさを
変えるための細工です。sumはポリゴン内の総カウント数、それの平方根
をとって、円グラフの縦横のサイズに影響させるようにしました。

<スクリプトの解説おわり>


▼ 以上で、設定は完了しました。「ピンマップレイヤコントロール」ウ
ィンドウの [ OK ]ボタンを押し、閉じます。


STEP 4: グラフの表示

▽ 表示ウィンドウにはこのように表示されます。




右下の円グラフが自分のポリゴンの外に出ているので、X, Y を他のもの
に代えましょう。

▼ レイヤリストから[データベースピンマップ]ボタンを押して、ピンマ
ップレイヤコントロール」ウィンドウを再度表示します。




▼ CentX, CentY(ポリゴンの重心)の代わりに、PointInPolyX,
PointInPolyYを選びます。




▽ 表示位置が改善されました。




▼ 大きい円が下に行き過ぎたので、X = PointInPolyX, Y = CentY とし
ました。




▽ ラスタも一緒に表示してみましょう。






・・・



上に書いていないことを、いくつか補足します。

★ ピンマップでは、X, Y に使用する座標は、投影法で決めた座標値で
なければいけません。そうでない場合は、「解析処理」>「べクタ」>「
ワープ」を使用して、図形の座標値(いわゆる装置座標)を投影法の座標
値に変換する必要があります。

★ 上で、CentX の代わりにPointinPolyX を使用しました。このフィー
ルドは「解析処理」>「ベクタ」>「属性」>「標準属性...」において「
ポリゴンの中のポイントを計算」を押して実行すると作成されます。コ
の字型のポリゴンでは、重心はポリゴンの外に出ることがありますが、
ポリゴンの内部にどうしても入れたい時は、このボタンを押して実行し
ます。




★ 円グラフの色を分類画像の色に合わせましたが、RGBの組み合わせと
色の名前の関係は、インストールしたフォルダのrgb.txtにあります。
 http://www.opengis.co.jp/files/rgb.txt
16進数で与えることも出来ます。



今回の円グラフの作成では、マイクロイメージ社のDave Breitwisch 氏
にお世話になりました。

なお、ピンマップを使ったグラフの作成は、前にもメールマガジンで紹
介しています。参考にしてください。

【第27号】「　円　グ　ラ　フ　も　、　棒　グ　ラ　フ　も　. . .　」
 http://www.opengis.co.jp/htm/kako_mail/mail_mag_027.htm







エラー・バグ・トラブル
x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x

V7.0の「解析処理」>「ＣＡＤ」>「抜き出し...」で、ＣＡＤ図形の抜き
出しを行うと、抜き出した図形が壊れています。




マイクロイメージ社に報告しました。修正されるまで、V6.9をお使いく
ださい。

x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x

V7.0で、ラスタをERDAS-GIS/LANへエクスポートしようとすると、クラッ
シュする[エラー番号: JPR8217E]

修正されました。来週2005年7月13日付けの TNTmips 2004:70 のパッチ
をお使いください。ご迷惑をおかけしました。

x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x

Windows2000にV7.1をインストールすると、起動時に「Entry Pointが見
つからない」というエラーが出ます。「サポート」>「セットアップ」>
「詳細設定」メニューを選び、何もしないで終了しても出ます。



[エラー番号：rrs8250]

このエラーは TNTmipsの新機能であるプロジェクトファイル・エクスプ
ローラに関係するエラーとのことです。メッセージは出ますが、TNTmips
の操作には影響はないとのことです。

http://www.microimages.com/documentation/cplates/71ShellExt1.pdf

x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x






□■Ｔｉｐｓ□■
================================================================

普段、何気なく使っている「コントラスト」も、工夫次第で便利なツー
ルに早変わり！

１）植生指数のような -1 から +1 の範囲のデータがあります。コント
ラストの変換を使用すると、8bit 符号なしのラスタに変換することがで
きます。

「解析処理」>「ラスタ」>「フィルタ」>「コントラストの適用...」メ
ニューで、ラスタを選択し、「自動リニア」を選びます。

２）最大、最小値の異なる２つのＤＥＭデータを、色をそろえて表示し
たい場合。このときは、レイヤリストの[操作ツール]ボタンで、「コン
トラスト強調」を選び、「入力範囲」を共通の範囲に設定します。こう
すれば、わざわざモザイクをしなくても、同じカラーマップを使って、
簡単に２つのＤＥＭデータの色を合わせることが出来ます。
