OpenGIS Mail Magazine for Technical Support Users 2004/03/26
Keywords: OpenGIS,TNTmips,R-DataBase,SpectoralProfile,SML,ArcGRID
オープンGIS
テクニカル・サポート専用メールマガジン
第143号「 テ ー ブ ル の 関 連 付 け で 隙 間 を 埋 め る !! 」
#################################################################
株式会社 オープンGIS
1, 2, 3, 5, 10, 15...
飛び飛びに並んだ値を目の前にして、どうしたものかと悩んでしまう時
があります。 すべての値を飛ばさずに 1,2,3,4,5,6,7,8,9,10,11,12,
13,14,15... と出力してほしかったのに...
いったい何のことかと言いますと、例えばラスタのヒストグラム機能。
こんなラスタデータを表示しながら、
<グループコントロール> ウィンドウから [操作ツール]＞[ラスタ ヒスト
グラム...] と選択するとこのようなヒストグラムが表示されます。
では、この情報をＥＸＣＥＬなどで活用しようとテキストで保存すると、
度数分布の表記が以下のように、セル値が 65,66,67... 214,216,221 と、
カウントがゼロの情報を表示しない癖があります。本当ならば、0,1,2,3,
... 253,254,255 と、すべての情報が表示されるべきですが、見やすくす
るために、TNTmips が親切にも、省略してしまっています。逆にすべての
情報を利用したい場合には若干面倒なことになりますね。
セル値 カウント 面積(ｍ2)
65 1 807
66 2 1615
67 9 7267
:
214 1 807
216 1 807
221 1 807
そこで今週は、このような飛び飛びの隙間の値を埋めていく作業について
ご紹介いたします。
●
作業の目標ですが、「飛び飛びヒストグラム情報に、カウントゼロの行を
差し込んだ情報にすること」とします！
飛び飛びヒストグラムのテーブルはこれ
↓
カウントゼロを差し込んだテーブルのイメージはこのようなテーブル
セル値 カウント 面積(ｍ2)
1 0 0
2 0 0
:
65 1 807
66 2 1615
:
254 0 0
255 0 0
●
具体的な作業内容ですが、大きく３つに分かれます。 まず、ヒストグラ
ムの情報がスペース区切りのテキストファイルで出力されておりますので、
その情報をデータベーステーブルとして TNTmips に再度読み込みます。
次に、隙間を埋めるために使用する、0〜255 の数値だけを持ったテーブ
ルを用意します。 最後に、数字とセル値を TNTmips のデータベース機
能で関連付けを行って、数値の並び替えを行います。
(1)「ヒストグラムをテーブルとして読み込み」
▽まず、ヒストグラムのテキストファイルを開き、余分なヘッダー情報を
消しておきます。必要な情報はこのようなフィールド名と値だけです。
▽次に、メインメニューより [解析処理]＞[インポート/エクスポート...]
を選択して、データベースの Text 形式 をダブルクリックします。
▽[ソース...] ボタンを押して、ヒストグラムテキストファイルを選択
しましたら、右端にあります [ファイルから自動決定...] ボタンをクリ
ックしましょう。これで、自動的に読み込み形式を設定してくれます。
▽ただ、このように間違える場合もありますので、形式の内容はよく
確認してください。今回の注意点は、[セパレータ]方式で、セパレータ
は半角のスペースを入力しておきます。あとは、最初のレコードにフィ
ールド名を含める設定をしておきます。できましたら [OK] ボタンを押
してください。
▽最後に、[保存先...] ボタンを押して、新しく RVC ファイルを作成し、
新規データベースオブジェクトとして、ヒストグラムテーブルの保存先
を決めてあげましょう。オブジェクト名やテーブル名などは、お好きな
名前でかまいません。
■[入力(インポート)] ボタンを押しますと、あっさりインポートが終
わります。
(2)「 0 から 255 のテーブルレコードを用意」
次に頭を切り替えまして、今度は単なる 0 〜 255 の値が並んだテーブ
ルを作成します。と、言いましてもいろいろな方法がありますが、今回は
ラスタが持つテーブルをそのまま拝借する方法をご紹介いたします。
▽再びラスタデータの表示作業に戻りまして、<グループコントロ−ル>
ウィンドウの [オプション]＞[内部テーブルを表示] メニューを選択し
トグルが押し込まれた状態にします。
▽すると、ラスタ内に用意されています、Internal という内部テーブル
が現れます(出てこない場合は [詳細を表示] マークを下に向けてみてく
ださい)。
▽登場しました [Internal] テーブルボタンを押すと、このようなウィン
ドウが現れます(１レコードしか表示されない場合は、[テーブル]＞[テー
ブル一覧表示に切り替え] メニューを選択して下さい)。このように、
0 〜 255 の値がずらっと表示されます。このテーブルをそっくり利用して
しまうわけです。
▽では、メニューより [テーブル]＞[別名保存...] を選択して、フォー
マットを [内部] に切り替え [OK] ボタンをクリックします。

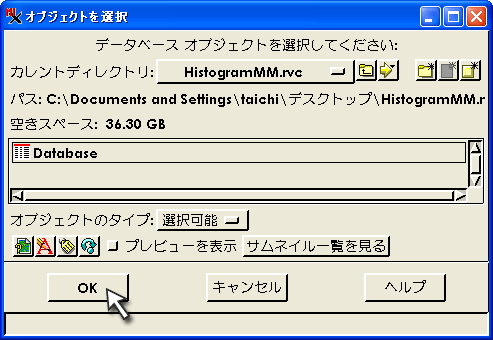

■最後に、保存先の指定ですが、ここだけ注意が必要です。保存するデー
タベースオブジェクトは、(1)の作業で作成した、ヒストグラムテーブル
が保存されているデータベースオブジェクトを選択してください。この
中に、今回の Internal テーブルを一緒に保存してしまいます。
(3).「矢印を引っ張って関連付け！」
いよいよ最終段階です。今の状態で、ヒストグラムテーブルとInternal
テーブルの合計２つのテーブルが出来上がりました。最後に、双方の数
値で共通のフィールドを、TNTmips の持つリレーショナルデータベース
機能で関連付けてあげましょう。といっても、それほど難しくありませ
ん。テーブルとテーブルをつなぐ矢印を引いてあげるだけです。
▽メインメニューより、[編集]＞[属性データベース...] をクリック
▽作業(1)で作成したデータベースオブジェクトをダブルクリックします。
▽<データベースエディタ> ウィンドウが登場しましたら、早速 [関連付
け(リレート)] ボタンを押し込みます。
▽関連付けは、ヒストグラムテーブルから Internal テーブルに向かって
ドラッグしてあげます。
▽すると、どのフィールド同士を関連付けるかを確認してきますので、
今回は、ヒストグラムのセルの値と、Internal テーブルの Value の値を
選択しましょう。できましたら [OK] ボタンをクリックします。
▽関連付けが終わりますと、あとは、値を引っ張り出すだけ。Internal
テーブルを右クリックしまして、[定義の編集...] を選択します。
▽値を引っ張り出すための新しいフィールドを追加するために、[フィー
ルドの追加] ボタンを押して、フィールドタイプを [数値処理] に切り替
え、[スクリプトの編集...] ボタンを押します。登場します、<クエリ(検
索)エディタ> 内に、引っ張り出すフィールドを テーブル名.フィールド名
という記述方法で記しましょう(引っ張り出すのは、ヒストグラムテーブル
のカウントフィールドですね)。最後に右下の [OK] ボタンをクリック。
ちょっとややこしいですが、この作業はよく使いますので是非慣れてみて
ください。
■設定ウィンドウの [OK] ボタンを押して閉じますと、いよいよ Internal
テーブルをダブルクリックしてみましょう。このように、カウントフィー
ルドが追加され、さらに、0 〜 255 に相当する値が表示されていれば作業
終了です。
最初の飛び飛びヒストグラムのテーブルと比較してみてください！
あとは、CSV 形式で出力したり、dBase 形式で出力したりなど、お好みの
作業へと進んでくださいね。
●
ちょっと待った！
値がないところには、空欄ではなく 0 と表示したいのに！！ という方は、
先ほどのクエリエディタ内で、このように記載してもいいかもしれません。
if (Histogram.Count > 0 ){
return(Histogram.Count);
}else{
return(0);
}
こうしますと、空欄ではなくキチンと０が表示されます。
今回は、空間データはまったく扱いませんでしたが、TNTmips はデータ
ベースとして利用するだけでも結構便利です。必要なテーブル情報をう
まくやりとりしながら、情報を繋げてみてください。
