OpenGIS Mail Magazine for Technical Support Users 2003/4/18
Keywords: OpenGIS,TNTmips,DigitalMAP,IndexCOLOR,Search,ShowIconmgr
オープンGIS
テクニカル・サポート専用メールマガジン
第95号「 等 高 線 だ け を 取 り 出 せ ! ! 」
#################################################################
株式会社 オープンGIS
まさか、文字の裏側にも情報があったとは...
国土地理院さんの、数値地図(地図画像)の利用方法のひとつに、
特定の色を抜き出して、利用する方法があります。
例えば「等高線」は、地図の上では茶色で印刷されていますね。もちろん、
等高線だけでは、実用的ではありませんから、その上に、地名や道路、
建物の情報も印刷して、さまざまな情報が詰まった、１枚の地図が出来あ
がるわけです。
ちょうど、1/2.5万 地図画像を普通の色合いで表示すると、このように、
白色、黄色、水色、青色、茶色、緑色、灰色、黒の７つの色が使われてい
ることがわかります。
しかし、場合によっては、全ての情報を必要としないことだってありますね。
それこそ、地形の情報だけをじっくりと見たい場合、等高線の色だけを
表示して、それ以外の色は消してしまいたい。
このように、数値地図の地図画像はそれぞれの色ごとに、情報を取り出す
ことが出来るのです。しかも、着目すべきは、通常、文字や建物など他の
情報が重なっているところにも、ちゃんと等高線の情報が残っていること。
もう一度、文字の部分に注目して見てみて下さい。
▽通常表示

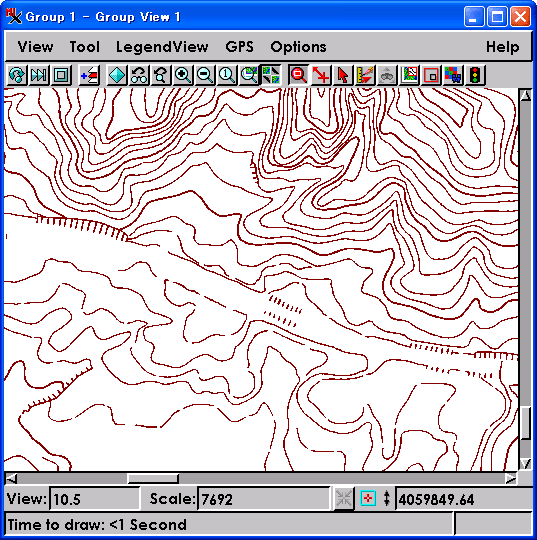

▽等高線表示
●
なぜ、このようなことが可能なのか？
それは、専門用語で答えると、
「地図画像は１画素８ビットの各ビットに印刷の版が対応しているから」
と表現します。
このままだと、ちょっとよくわかりませんね。
実は、この地図画像は一つ一つの画素(ピクセル)が、８ビット(0〜255)
の値で表現されています。その数値ごとに、色が割り振られているわけ
ですが、地図上で表現している色は、先ほどご紹介したように、７色で
印刷されています。そこで、１ビットごとに１色を対応付けて、それぞ
れの色ごとに、塗る／塗らないを決めるようにしてあります。
それならば、７ビットで十分ではないかとのご意見もありますが、実は
見た目上７色でも、実際は白を２つ用意したりと工夫してある点でやは
り８ビット必要になります(実は、1/20万 は７色しか使っていない...)。
具体的には、二進数という表記方法で、８ビットの数値を表示すると
このようになります(括弧内は十進数)。
00000000 (0)
00000010 (2)
00001000 (8)
11111111 (255)
この一桁ひとけたに、色が割り当てられているのです。
等高線の色は、下４桁目に相当しますので、例えば、
00001000 (8) も
00001001 (9) も
00001010 (10) も
00101000 (40) も
みんな等高線としての色を持つ数値になるわけです。
そして、上の桁ほど、優先度を高くして表示するために、
00001010 (10) は茶色く塗られますが、
00101000 (40) は、更に上の桁が対応する「道路、鉄道、建物、境界等」
の色(灰色)が等高線の上に乗っかってきます。
逆に言うと、見た目、灰色に塗られている画素(ピクセル)も、実は、
その下には、ちゃんと等高線の情報が隠れているというわけです。
●
さて、前置きが長くなってしまいましたが、実際に TNTmips にて、その
色の抜き出し方法をご紹介いたしましょう。
今週は、カラーマップの変更だけで、見た目上色を抜き出すテクニックを
ご紹介します。
まずは、先週のメルマガ(第94号)でご紹介しましたが、弊社が提供して
おります、数値地図インポートSML を使って、数値地図(地図画像)を
TNTmips の RVC 形式に変換してください。
但し、インポートSML のバージョンが上がっていますので、必ず ver2.1
以降のインポータをご利用ください。インポート方法は、ver2.0 とまった
く同じですのでご安心下さい。
▽数値地図25000 地図画像インポータ ver2.1
http://www.opengis.co.jp/sml/topo25k_v21.sml [0.1MB]
▽数値地図50000 地図画像インポータ ver2.1
http://www.opengis.co.jp/sml/topo50k_v21.sml [0.1MB]
▽数値地図200000 地図画像インポータ ver2.1
http://www.opengis.co.jp/sml/topo200k_v21.sml [0.1MB]
●
無事、インポートが終わりましたら、
▽早速メインメニューより Display/Spatial Data... [New 2D Group]
機能にて、地図画像を表示してみましょう。
▽そして、Group Controls ウィンドウの Raster マークをクリックし、
Raster Layer Controls ウィンドウを表示します。
▽Object タブに移動しまして、Color Pallete: を選択しますと、それ
ぞれの版(色)ごとに名前のリストが現れます。
▽版を選択後、OK ボタンを押すと Group View ウィンドウには、選択した
色だけが、表示してきます。
それぞれの「版の名前」と、「対象物」との関係は、地図画像の種類に
よって異なりますので、以下にリストアップしてみました。参考までに、
1/2.5万 地図画像だけは、サンプル画像もつくってみましたのでイメージ
を確認してみてください。
[1/25000 地図画像]
▼注記版・・・・・居住地名や人工物、自然物等の名称、または、建物記号等
▼注記マスク版・・注記文字を含む範囲をマスク (意図的に赤に変更)
▼墨版・・・・・・道路、鉄道、建物、境界等
▼藍版・・・・・・水涯線、水田
▼褐版・・・・・・等高線、がけ、土堤、地下鉄
▼墨マスク版・・・樹木に囲まれた居住地
▼藍マスク版・・・河川水面、海水面、湖水面
▼褐マスク版・・・国道
[1/50000 地図画像]
▼注記版・・・・・居住地名や人工物、自然物等の名称、または、建物記号等
▼注記マスク版・・注記文字を含む範囲をマスク
▼墨版・・・・・・鉄道、道路、建物、境界等
▼藍版・・・・・・水涯線、水田等
▼褐版・・・・・・等高線、がけ、土提、温室、畜舎、タンク等
▼藍マスク版・・・河川水面、海水面、湖水面
▼褐マスク版・・・国道
▼緑＋緑マスク版・植生界、植生記号、樹木に囲まれた居住地、地下鉄
[1/200000 地図画像]
▼注記版・・・・・居住地名、自然物等の名称、または、建物記号等
▼墨版・・・・・・鉄道、行政界
▼赤版・・・・・・市街地、国道番号
▼褐版・・・・・・道路、橋及び高架部、建物、堤防、がけ、岩礁等
▼緑版・・・・・・等高線、畑記号
▼藍版・・・・・・水涯線、水田記号、湿地
▼藍マスク版・・・河川水面、海水面、湖水面
▼未使用・・・・・すべて0（将来、使用する予定あり）
いかがですか、なぜこんなに簡単に色を抜き出せるのかって？
それは、TNTmips がラスタの色付けに使用しているカラーパレット
という色情報を、それぞれの版ごとに用意したからです。
例えば、1/2.5万 地図画像の等高線色(褐版)のカラーパレットは
このようになっています。等高線色を数字で表現すると、このように、
256もの数字のうち、実に半分の数字が等高線の値を持つのです。
●
見た目だけではなく、デジタルデータとして、１ビットのマスク画像を
作りたい場合は、ひとまずこちらのサイトをご参照ください。
数値地図25000(地図画像)の利用−Ver.2
http://www.opengis.co.jp/htm/basic/sc25000v2.htm
詳しいテクニックについては、またメルマガでご紹介いたします。
