OpenGIS Mail Magazine for Technical Support Users 2008/05/23
Keywords: OpenGIS,TNTmips,2008:74,新機能,右クリック,ラインの削除
オープンGIS
テクニカル・サポート専用メールマガジン
第335号「 ２００８：７４ 新 機 能 の ご 紹 介 」
#################################################################
株式会社 オープンGIS
今回は予定を変更して、４月にリリースしました2008:74 の新しい機能
についてご紹介します。
主に表示などのインターフェースが改善し、使い勝手がよくなりました。
・・・
▽v74を起動します。メインメニューの構成はv73と同じです。今回は英
語メニューで失礼します。

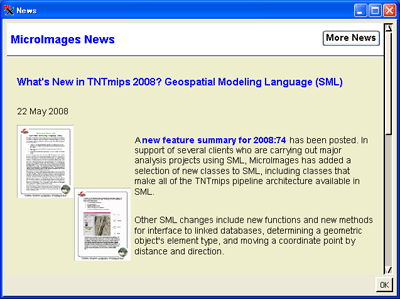

その日の最初の起動時にマイクロイメージのニュースが現れます(RSS)。
ウィンドウが出てくるまで、ちょっと待つようです。
閉じるのは、右上の赤×ボタンです。
▼Main から Displayを選びます。デモ用にラスタとベクタを織り交ぜて
選びました。
▼v74から、表示ウィンドウの左下にロケータがデフォルトで表示される
ようになりました。
青い枠の範囲をマウスで動かすと、連動して表示ウィンドウも変わりま
す。ちょっと拡大してみましょう。
▼ここで次の新機能です。表示ウィドウのツールバーから[Reposition]
ボタンを押します。
▼v74から、マックやグーグルアースのように、画面をつかんでスクロー
ル出来るようになりました。オメデトー
直感的で、思考もとぎれない。ただしこの機能は空間データエディタに
はまだ実装されておりません。

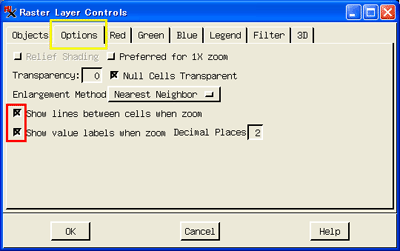

▼ラスタのレイヤコントロールウィンドウを開きます。単一ラスタでも
ＲＧＢラスタでもＯＫです。
[Options]タブの「Show lines between cells when zoom」と「Show
value labels when zoom」のトグルを押します。
▼こうすると、ある程度まで拡大すると、セルの間に境界線が表示され、
セル値がラベル表示されます。v74 の新機能です。
▼再度ラスタのレイヤコントロールウィンドウを開きます。
同じく[Options]タブの[Enlargement Method] を"Nearest Neighbor(最
近隣)"から"Bilinear"や"Cubic Convolution"に変えます。
▼拡大していくとこの通り。セルとセルの間が滑らかに表示されます。
・・・
これまでの[オブジェクトの追加] ボタンでは単一オブジェクトの選択だ
けでしたが、３個のラスタのサイズが同じだとＲＧＢに割り当てられて
表示します。
(結果)
もっと詳しくはこちら
http://www.opengis.co.jp/techguidej/74QuickAddRasterSetsJ.pdf
オブジェクト名がred, green, blueだと、人工知能よろしくＲＧＢの順
番に自動的に並べ替えてくれます。英語以外のオブジェクト名も対応と
説明されていますが、実際は日本語のラスタを緑、青、赤の順で選んで
も、赤→Ｒ、緑→Ｇ、青→Ｂとは認識されませんでした。残念。
・・・
これまでプロジェクトファイルの管理のメニューでオブジェクトのサム
ネイル表示が出来ませんでしたが、v74から出来るようになりました。
＜Project File Maintenance＞ウィンドウ
これもかなり前から要望していた機能です。
・・・
エディタもインターフェースが改善されました。
●後からラスタを追加しても、編集するベクタが常に一番上のレイヤに
なります。
●これまで[要素の編集]アイコンをクリックすると現れていた
[Operation] パネルが＜Vector Tools＞ウィンドウに出てきました。
ウィンドウの階層が減りました。
・・・
他にも、ラスタのテーママッピング表示や
http://www.opengis.co.jp/techguidej/74ThemeMappingaRasterJ.pdf
グーグルアース関連の機能が追加されています。
http://www.opengis.co.jp/techguidej/74GraphicsInKML_J.pdf
マイクロイメージのv74サイトをご覧ください。
http://www.microimages.com/downloads/tntpatch/v74announce.htm
□■Ｔｉｐｓ□■
===============================================================
エディタにおいて、ベクタのラインの上で右クリックすると、編集メニ
ューがポップアップします。
「編集」を選ぶと、そのままラインの編集モードに入れます。
メニューに「削除」も追加することができます。
エディタの＜レイヤマネージャ＞ウィンドウで、「セットアップ」＞「
右マウスボタン...」を選びます。
開いたパネルで「削除」をオンにします。
ラインの右クリックで、ラインの削除もぐっと楽になります。お試しを。
===============================================================
エラー・バグ・トラブル
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +
○TNTmips 2007:73のインテルマック(Lwopard)で、BlueTooth GPS が使
えるにようになりました。お待たせしました。
【エラー番号】btc12711E - GPS Library Functions: MacIntel:
tntdisp crashes after adding GPS device
●TNTsim3D の景観ビルダーで、ポイントベクタをプラカードに変換する
とクラッシュする。
【エラー番号】DMD15670E - TNTsim3D Landscape Builder: Crashes
converting point vector to Billboard Points
●TNTsim3D の景観ビルダーで、保存後「この景観ファイルを開く」トグ
ルを押しても押さなくても同じ結果である。
【エラー番号】DMD15672E - The toggle for "Open this Landscape
file" after saving has no effect
●TNTsim3DのOptions/Terrain メニューで、同じ名前が２つ出る。
【エラー番号】DMD15675E - TNTsim3D: Options / Terrain has 2
identical entries for "exaggerate extruded polygons
●TNTsim3D の景観ビルダーで、地表面レイヤの標高の誇張設定が効かな
い。
【エラー番号】DMD15696E - TNTsim3D Lanscape Builder - Changing
Elevation Scale of the surface layer does not change the
elevation of the rendered terrain
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +
皆さんからのご意見・ご質問を紹介します
*****************************************************************
TNTmips のウィンドウの中で、ラスタのライン(Line)、カラム(Column)
の表示の順番が統一されておらず、データ処理のアルバイトがよく間違
える。順番を統一してほしい。
*****************************************************************
TNTmipsで出てくるライン、カラムの順番を調べたところ、Line(s),
Column(s) の順番が多いようでした。Display のShow Extent のウィン
ドウがColumn, Line の順になっていました。私も普段違和感を抱いてい
た気がします。
マイクロイメージの回答は、
「確かにその通りです。私も時折間違えます。ただし１箇所の変更で直
せないので、個別に直していく必要があります。」
You are right, even I am making mistakes on this reading
occasionally. Unfortunately this is not a global setting and the
new feature needs to be logged for each process individually. I
logged this one as:
マイクロイメージとしては、Line(s), Column(s)の順番で統一するよう
です。エラーではなく、新機能要求扱いになりました。
【機能要求番号】DMD15602N - Geodisplay / Raster Layer: Change
layer extents dialog to show Lines and Columns consecutively
*****************************************************************
機能要求
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +
○ベクタ/ボロノイリージョン。今までソフトが適当に出力データの境界
を作っていましたが、v74 からユーザの指定したベクタのポリゴンで境
界を指定出来るようになりました。
【機能要求番号】DMD15583N - Vector Voronoi Polygons: Add tool for
user to specify bounding polygon
http://www.microimages.com/documentation/cplates/74VoronoiClipping.pdf
●他のソフトから持ち込んだ分類画像の統計量(分散図など)を見ること
ができない。見れるようにしてほしい。
【機能要求番号】crr3518N - Raster Classification - When opening
class object allow user to browse if can't find original data.
●スケールバーを表示ウィンドウに常時表示してほしい。
【機能要求番号】LAD2003 - Add scale bar to the view window.
●ダイナミックラベルによるラベル表示で、スクリプトの場合、簡単に
色を変えられるようにしてほしい。(現在は非常に複雑)
【機能要求番号】crr15617N - Dynamic labels: give simple way to
set color by script
●例えば地形図のバイナリラスタで、道路、河川、鉄道などのつながっ
た形は残して、畑や田などの孤立した記号を一括削除したい。今はその
ようなフィルタはありません。
【機能要求番号】crr15625E - Raster Morphological Filter: Sieve
and Clump filter don't give expected results
●TNTsim3Dで、属性をプラカード表示したい。
(実装したときのイメージ図)
【機能要求番号】DMD15674N - TNTsim3D: Enable users to create
billboards using the point database fields, rendered as text
inside a rectangle
●ラスタの一般演算式(Raster/Combine/Predefined...)の複数ラスタの
統計量計算(平均など)で、ヌルが０として計算される。ヌルは除外して
計算してほしい。
【機能要求番号】crr15702N - Raster Predefined Combinations:
Statistics, Mean: Add option to figure a value for each cell, but
exclude null cells from calculation
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +
