OpenGIS Mail Magazine for Technical Support Users     2007/10/19
Keywords: OpenGIS,TNTmips,Add WMS Layer,DV74,Label Digital Number

オープンGIS
テクニカル・サポート専用メールマガジン

第321号「  W M S レ イ ヤ を 表 示 す る  」
#################################################################
                       株式会社 オープンGIS



今週は、インターネットで公開されている地図データであるWMS(Web
Map Service)を表示する機能についてご紹介します。

これは v73 からの新機能です。


・・・


まず、表示ウィンドウを開きます。

▼<表示マネージャ>ウィンドウのツールバーにある[Add WMS...] ボタ
ンを押します。




▼<Web Map Service Selection>ウィンドウがあらわれます。[Recent]
タブには最近閲覧したWMSがリストされます。




▼ [Catalogs] タブを押します。いくつかのWMSが登録されています。




▽ 今回は、一番下の"OGC Survey" を見てみます。先頭の□の+をクリッ
クします。




▼ サーバーへ接続し、カタログをダウンロードします。




▼ カタログがダウンロードされました。この中から、NASA JPL(ジェッ
ト推進研究所)をクリックしました。反転したら[OK] ボタンを押します。




▼ このウェブマップサービスで提供されるデータ(レイヤ)が表示されま
す。たくさんありますね。




▼ リストの下の方のデータを選んでみました。




▼ 世界の画像データが表示されました。




ローカルディスクにあるオブジェクトと同じように拡大表示ができます。
きれいですね。




数値地図50m メッシュ(標高)から作成した等高線ベクタを重ねてみまし
た。位置もバッチリ。




なお、サーバーに接続できない場合はこのようなメッセージが出ます。




・・・


いろいろなWMSデータが世界で公開されています。

ある時は主題図として、ある時は自分のデータの背景として、有効に利
用できるのではないでしょうか。

データをDVDで持ち歩く時代から、WMSへ。時代は大きく変わって
います。







□■Tips□■
===============================================================

毎週報告している「エラー番号」や「機能要求番号」。

マイクロイメージ社のフィーチャ・マネージメント・データベース
(Feature Management Database)に入力して、現在の状況(ステータス)を
簡単に確認できます。

 http://www.microimages.com/support/features/

番号を入力して、




ステータスをチェック




===============================================================





エラー・バグ・トラブル
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +

○ メルマガ【第313号】で報告しました「v73でインポートしたカラー
TIFF 画像の色が全体表示で変わる(拡大すると正常)」エラーが修正され
ました。

【エラー番号】PAT14614E - The colors in full view is not correct
for the TIFF file imported.

(現象の背景)
カラーパレットがあるラスタに対して、ピラミッドを"平均値"で作ると、
このような現象が起きたようです。ピラミッドを"Sample"で作り直せば、
このような現象は回避できます。

2007年10月10日以降の2007:73 をお使いください。


○ メルマガ【第320号】で報告しました「ラスタのコントラスト強調ウ
ィンドウにおいて、"ユーザ描画"の時、コントラストの適用範囲のうち
上側の範囲をドラッグできない」エラーが修正されています。

【エラー番号】DMD14911E - Geodisplay / Contrast Enhancement
Window: Can not drag the upper range of given raster in
user-drawn mode

2007年10月17日以降の2007:73 をお使いください。

+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +

● テーブルの自然結合で、「両方のソースのレコードがアタッチ」のオ
プションを使うと、Table1 の全レコードが図形要素にアタッチされる。

【エラー番号】PAT14945E - Gets all records from Table 1 despite "
if both source records attached" setting.


● 地形特性の計算において、標高ラスタに対して "Scale" が効かない。

(Scale とは?)
たとえば、Scale(デフォルト1) を0.1 とすると、セル値 1234 は、標
高値123.4 メートルとして処理されます。10cm 単位の標高データの場合
は、Scale = 0.1 と設定して、TNTmips の標準単位であるメートルにし
ます。

【エラー番号】DMD14952E - Raster Topographic Properties: Scale
for elevation is not effective


●「変換」>「ラスタ→各種図形」>「自動トレース...」メニューで、
[テスト] ボタンを押すと、クラッシュする。

【エラー番号】PAT14950E - Crash when click on the Test button.


● 教師なし分類で分類したラスタの色に灰色が混じる(v73, v72)。v71
で開けない。まだマイクロイメージでは再現していません。


● 画像の自動分類で、作成したトレーニングセットの保存ウィンドウが
出てこない。

【エラー番号】crr14980E - Raster Classification: Can't save
manually created training set raster

+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +





機能要求
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +

○ メルマガ【第297号】でご紹介しました「ラスタのDN値をラベル表
示する」機能が、DV74 で実装されました。

【機能要求番号】crr13664N - GeoDisplay / Raster Layer: Add
option to show label in raster cell

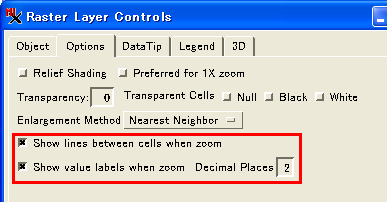

この機能を使用するには、<ラスタレイヤコントロール>ウィンドウで、
2つのラジオボタンをオンにします。




□ 最初のボタンは、拡大するときにセルの間にラインを表示するかどう
か、




□ 2番目のボタンは、拡大するとセル値(DN)をラスタ内に表示します。




RGB表示の時はこのように表示されます。




セルの明暗によってラベルの色が変わります。マイクロイメージも気を
使ってますね。

お試しは、2007年10月17日以降のDV2007:74 をお使いください。
 http://www.microimages.com/downloads/tntpatch/DV74.htm

+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +

● SRF ファイルのインポート

【機能要求番号】PAT14941N - Support import from SRF format
(Surfer software).


● SIS の bdsファイル(図形データ)のインポート

【機能要求番号】PAT14962N - Support import from *.bds (Base
Dataset File) format of SIS, CAD CORP.


● 走向傾斜などの記号を3次元鳥瞰図でも表示したい。

【機能要求番号】VID2084N - GeoDisplay / 3D Rendering: Implement
rendering of cartoscript in 3D.

+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +
