今週は、標高ラスタ(DEM)からコンターの段彩図を作成する機能につ
いて解説します。



まだ問題もあるようですが、「地表面(サーフェス)モデリング」の中の
あるオプションを使うと作成することができます。


・・・


▼「変換」から「地表面(サーフェス)モデリング...」メニュー
(2006:V72の場合)を選択します。




▼ 挙動を把握するため、実際のDEMデータを使う前に、簡単なサンプ
ルデータを作って試してみました。黄色のラインは参考の等値線です。



100 x 100 のラスタで、左上隅のセル値が1、右下隅のセルが100 です。


▼ 参考の等値線を引くために使ったパラメターです。このまま実行する
と、先ほどの黄色の等値線のラインベクタが出来ます。




▽ 今回はラインではなく、段彩図用のポリゴンにするため、[出力] タ
ブに移り、[標高範囲(レンジ)テーブルの作成] ボタンを押します。




▼ 実行します。




▼ 出力先のベクタを指定して、処理開始。しばらくすると、結果が表示
されます。



データを囲むように、枠のラインが出来ます。


▼ ポリゴンデータベースを見ると、"ELEVRANGE" というテーブルが出来
ています。




▼ テーブルを開くと、各エリアごとの最小値(MinZ)、最大値(MaxZ)、重
み付き平均(WeightedAverage) の3個のフィールドがあります。



テーブルの各レコードは、等値線で囲まれたポリゴンにリンクしていま
す。


・・・


この中の "MinZ" を使って、色塗りをしてみました。

▼<ベクタレイヤコントロール>ウィンドウを開き、[ポリゴン] タブで
スタイル:"主題(テーマ)を使用" を選択します。




▼ [指定...] ボタンを押し、色塗りをするフィールドを選びます。




▼ クラスを区分の数と同じにします。"ユーザ定義"を選び、最小値に
"MinZ" の値を入れました。




▼ 保存して表示すると、このようにきれいな段彩図になりました。




・・・


実際のDEMデータを使って試してみましょう。「数値地図50mメッシュ
(標高)」から"523872梅ヶ島(世界測地系)"を使いました。




▼ 500m から250m 間隔に2000m まで設定しました。




▼ ELEVRANGE テーブルの中の数値を見ると、等値線に指定したキリのい
い数字ではありません。




▼ 色を付けてみました。色の付き具合がおかしいですね。



テーブルの作成にあたって、どうもポリゴン毎にラスタ集計をしている
ようです。ラスタの集計をしているので、"重み付き平均"が計算される
わけですね。

本来であれば、ポリゴンを構成する等値線を求めて、等値線の持ってい
る値からテーブルの最小・最大値を求めればいいと思います。方式につ
いては、マイクロイメージ社に一度確認してみます。


幸い、ELEVRANGE テーブルのフィールドは編集可能ですので、レコード
数が少なかったので、"MinZ" を手で修正して対処しました。

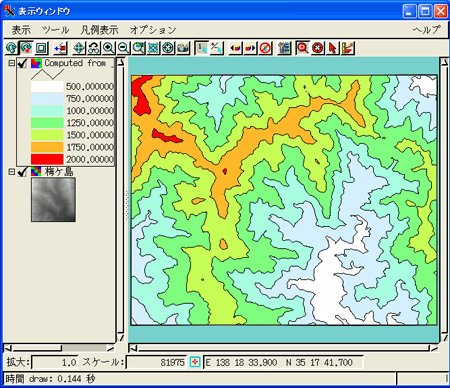

(マニュアル修正した段彩図)




(陰影付き段彩図)









□■Tips□■
===============================================================

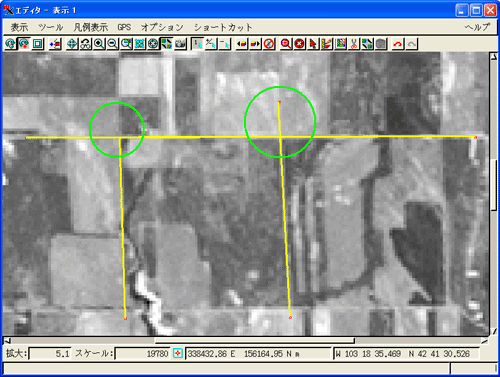

空間データエディタでベクタのラインを追加する際、「ラインの飛び出
しを消す」を効かせると、




"ある程度" はみ出たラインが自動的に削除されます。




▼ "ある程度" の距離の設定は、「セットアップ」>「詳細設定...」で
行います。




▼ "スナップ距離" で調整します。ウィンドウを [適用] または [OK]
ボタンで閉じると、ラインの始点や終点をあらわす□や○の大きさが変
わります。



単位が "ピクセル" なのは、モニター上でのドット数を表すからです。
(普通"スナップ距離" は一定の長さを表すものと考えがちですが、
TNTmips の場合、モニター上の距離になりますのでご注意ください!)


▼ 交差する相手のラインが○や□の中に入るようにしてから確定すれば、
飛び出たラインが消えてくれます。




===============================================================





エラー・バグ・トラブル
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +

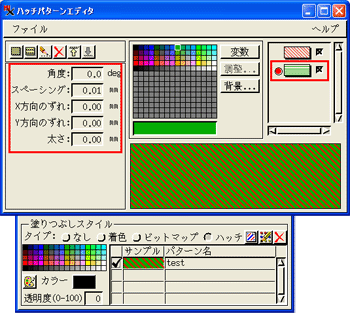

○ ポリゴンのハッチパターンの作成で、背景の色を指定しても保存でき
ないとのご質問をいただきました。



マイクロイメージ社に確認しましたところ、背景の色は、ハッチパター
ンを編集する際の便宜上の色で、パターンと一緒に保存されるものでは
ないとのことでした。

背景も設定したい場合は、間隔0の2つ目のハッチパターンを一番下へ
置いてください。



+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +





新機能要求
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +

今週は特にありませんでした。

+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +
