OpenGIS Mail Magazine for Technical Support Users     2007/03/02
Keywords: OpenGIS,TNTmips, Laser Survey Data, Import As Raster

オープンGIS
テクニカル・サポート専用メールマガジン

第289号「   レ ー ザ 測 量 デ ー タ の イ ン ポ ー ト   」
#################################################################
                       株式会社 オープンGIS



地表面や地上の建物を精密に計測するレーザ測量技術
  http://www1.gsi.go.jp/geowww/Laser_HP/index.html

「数値地図5mメッシュ(標高)」データも航空レーザ測量により作られて
います。
  http://www.opengis.co.jp/htm/basic/dem5_v70.htm

今回は、市販されている航空レーザ測量のデータをTNTmips に取り込む
方法について解説します。


・・・


今回は、朝日航洋(株)様が販売されているデータを使わせていただきま
した。
 http://www.aeroasahi.co.jp/good-3d/index.html

データは、体験版を使用しました。
 http://www.aeroasahi.co.jp/good-3d/case/case3.html

データ形式には、DAT, DXF, Shape があります。TNTmips での3次元鳥
瞰図表示のしやすさから、ラスタとして取り込むため、DAT 形式を使用
しました。

DAT データは、ASCII 形式の32バイトの固定長フォーマットです。
 http://www.aeroasahi.co.jp/good-3d/spec/format.html

データ形式として、計測時のデータであるランダムデータと、それを格
子状に再配列したメッシュデータが用意されています。体験版のデータ
は1メートル間隔のメッシュデータです。

(サンプルデータの一部)
   -125.00    -124.50   -19.40
   -124.00    -124.50   -27.56
   -123.00    -124.50   -28.66
   -122.00    -124.50   -27.16
   -121.00    -124.50   -26.06
   -120.00    -124.50   -24.77
   -119.00    -124.50   -19.75

X座標、Y座標、Z値の順に並んでおり、その間は複数個のスペースで
区切られています。


これまでランダムデータとして入手したデータは、ベクタのポイントデ
ータとして取り込み、その後地表面モデリングで、ラスタに近似する作
業を行っていました。

今回のように再配列されたメッシュデータの場合は、これから説明する
方法を使って、直接ラスタに読み込むことができます。


・・・


それではインポート開始です。

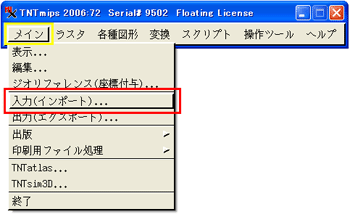

▼「メイン」から「インポート...」を選びます。

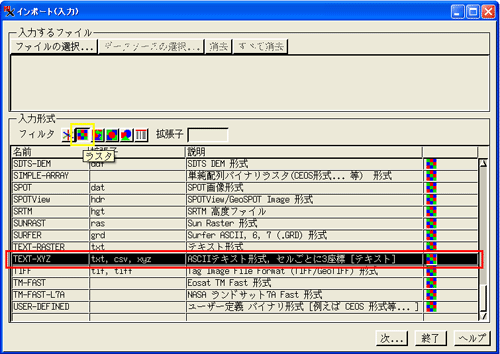

▼ 最初に [ラスタ] ボタンを押し、ファイルフォーマットを選びます。
"TEXT-XYZ" を選びます。

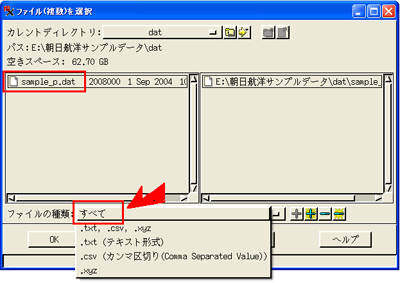

▼ 次に [ファイルの選択...] または [次...] ボタンを押して、データ
ファイルを選択します。そのままでは拡張子が.dat のファイルを選べな
いので、ファイルの種類を押して、"すべて" にします。

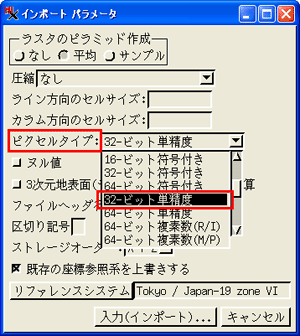

▼<インポートパラメータ>ウィンドウが開きます。Z値は上で小数点
2桁ありましたので、とりあえずピクセルタイプは"32-ビット単精度"
にしました。

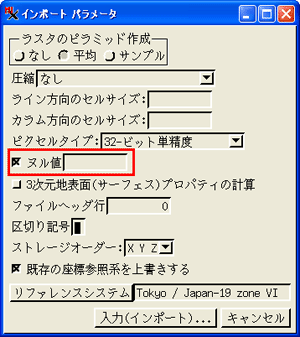

▼ ヌル値がある場合は、ここで指定します。

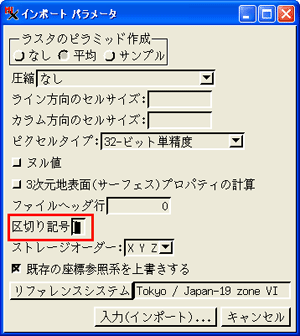

▼ 区切り記号に、今回のデータの区切り記号である"半角のスペース"を
入れます。見えないので忘れがちです。気をつけましょう。

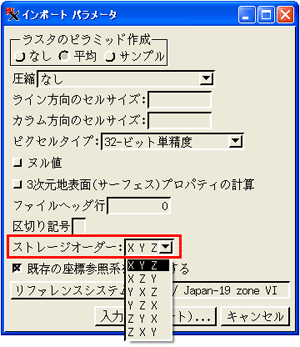

▼ ストレージオーダー(格納の順番)は、ファイル中の X, Y, Z の順番
です。

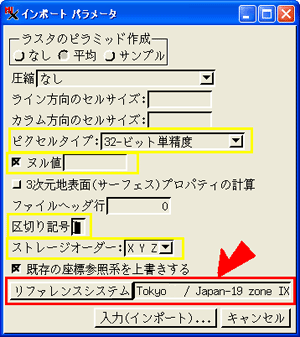

▼ 最後に、今回のインポート作業で一番大事なパラメターである「座標
系」を与えます。ホームページに「データ座標値は実際の座標値と異な
る」とありましたが、とりあえず「平面直角座標系の9系」を与えるこ
とにしました。



V70 以降での座標系の与え方は、このページを参考にしてください。
  http://www.opengis.co.jp/htm/basic/v70_georef.htm

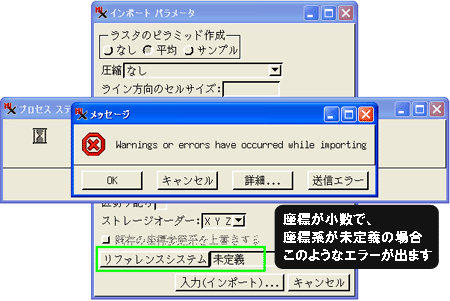

★☆ 座標系を与えないと、TNTmips はX,Y座標をカラム、ラインとし
て認識します。X,Y座標に小数点があると、次のようなエラーを出し
ますので、ご注意ください。




▼ [入力(インポート)...] ボタンを押します。出力のラスタを指定する
と、インポートが開始します。


・・・

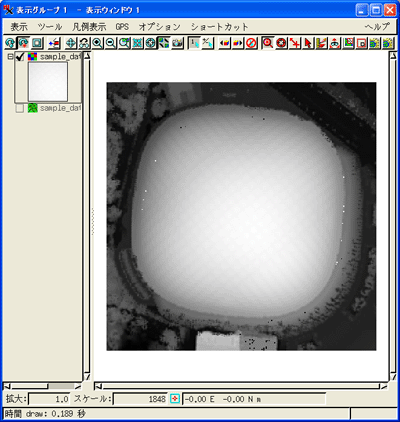

表示してみました。文京区後楽園の東京ドームが現れました。

(2次元表示)




(3次元鳥瞰図)




サイズは、251カラムx250ラインですので、TNTlite でもインポート可
能です。

このサンプルのデータでは、位置は確かにその場所にはありませんでし
た。

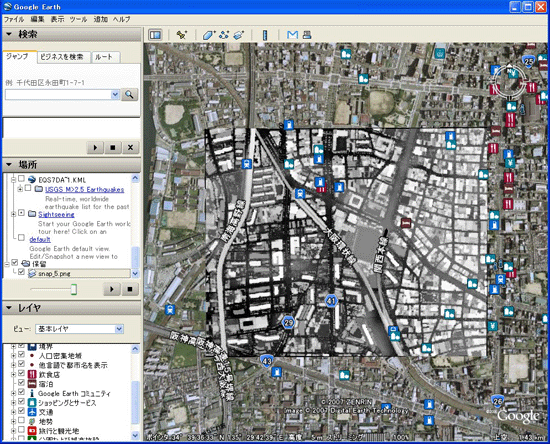

ユーザの方にお借りした別のデータで、クイックスナップショットを使
ってグーグルアースに表示してみました。場所は大阪です。

(クイックスナップショット&グーグルアース)



ぴったり合っています。

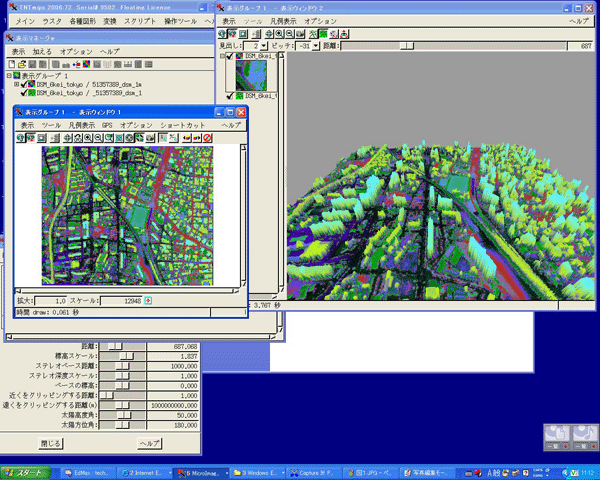

(Mips の3次元鳥瞰図)



Surface Model なので、建物の高さまで計測しています。


・・・


XYZのテキストファイルは、これまではポイントデータとして読み込
むことが多かったのですが、今回の方法を使えば、直接ラスタとして読
み込むことが可能です。

ただし、メッシュデータでないといけませんよ。







★ エラー・バグ・トラブル
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +

● 先週報告しました「単写真によるオルソ画像の作成を行うと、画像が
欠ける」エラー修正の件:

【エラー番号】crr11808E - Orthorectification: Output raster is
cut off

TNTmips 2006:72の2月28日以降のパッチをお使いください。どうもお待
たせしました。

Windows 版では修正を確認しました。インテルマック、G5ではヘルプ
メニューの日付が21日のままであり、どうもパッチを作り間違えている
ようです。マイクロイメージに伝えましたので、マックユーザの方、も
う少しお待ちください。

+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +





□■ウィンドウズVISTAサポート最新情報 2 □■
===============================================================

今週、V72 のWindows Vista での動作についてご質問をいただきました。

マイクロイメージに確認したところ、マイクロイメージ社は V72 を
Vista で使えるように改変しない(サポートしない)とのことです。

V72 は 2006年3月にリリースされ、Vista はその後10ヶ月後にリリース
されています。そのため、V72 では Vista をサポートしないとのことで
す。Vista でTNT製品を使用するには、V73 にアップグレードする必
要があります。

また 2007:V73 で Vista を使うには、ライセンスキーをHASP-USB キー
にしなければならないとのことです。パラレルキーなど、他のタイプの
キーは Vista では使用できません。

申し訳ありませんが、現状では以上のとおりです。

===============================================================





★☆ お知らせ ☆★
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

マイクロイメージ社は、3月1日頃から、2006:V72 を購入されたユーザの
方へ 以下の印刷物の発送を開始します。発送はDHLになります。

	- 2006:72 リリースメモ
	- 2006:72 カラープレート
	- 新バージョン2007:73 で予定されている機能一覧
	- リンカーン固定資産ビューワ・サンプルTNTatlas DVD(第2版)
	- TNTserver 2006:72, TNTmap 2006:72 テクニカルリファレンス

これらはマイクロイメージ社のウェブで、すでにリリースされているも
のです。お待たせしました。

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━





□■2007:V73最新情報□■
===============================================================

マイクロイメージ社は、2007:V73 の正式リリース(ダウンロード)を

3月後半(の15日間)に予定しています。大変お待たせしました。

===============================================================





★ DV73の使用制限
===============================================================

V72 製品版を購入されているユーザは、DV(開発版)73 を製品版(データ
サイズ制限なし)として使用できます。30日間で使用期限が切れますが、
パッチを更新することでさらに30日間ずつ延長使用が可能です。

RV73 として公式リリースされた後も継続して使用するためには、ライセ
ンス購入が必要です。

DV 版のダウンロードはこちらからどうぞ:
  http://www.microimages.com/freestuf/tntpatch/DV73.htm

===============================================================
