OpenGIS Mail Magazine for Technical Support Users     2007/01/19
Keywords: OpenGIS,TNTmips,TNTserver, Use Mips License, TEST Mode

オープンGIS
テクニカル・サポート専用メールマガジン

第283号「 TNT サ ー バ ー を テ ス ト モ ー  ド で 動 か す  」
#################################################################
                       株式会社 オープンGIS



インターネットに GIS データを配信するには、TNT サーバーと呼ばれる
ソフトウエアと専用のライセンスキーが必要です。

しかし、データ配信をイントラネット内に限定した「テストモード」で
あれば、お手持ちの TNTmips シングルユーザ・ライセンスキーやTNT サ
ーバー用のテストキー(有料)を使って、テストすることが可能です。
「テストモード」とはいえ、インストール方法や、データをアップする
方法は、本番のTNT サーバーと同じです。

今回は、テストモードでのTNT サーバーのセットアップと起動、使い方
についてご紹介します。皆さんの参考にしていただければ、幸いです。

今週は藤田が報告します。


・・・


TNT サーバーは、Web サーバーを通してGIS データを配信します。その
ため、TNT サーバーを動かすにはWeb サーバーが必要となりますので、
最初に Web サーバーをインストールします。Web サーバーには、
Apache(アパッチ)やWindows IIS などがあります。今回は、マイクロイ
メージ社が推奨しているアパッチを使いました。なお、TNT サーバーは、
Windows XP または 2000 で使用可能です。


▽ まず、マイクロイメージのサイトからアパッチ2.0.55をダウンロード
します。

Apache Web serverのダウンロード:
 http://www.microimages.com/products/tntserver.htm

▼ ダウンロードしたファイルを開くと、インストールウィザードが立ち
上がります。しばらくは、このインストールウィザードの指示通り進ん
でいきます。




▼ 指示に従っていくと、サーバー情報の入力を求められます。今回は、
イントラネット内でのテストモードですので、

・Network Domain : localhost
・Server Name    : localhost
・Administrator's Email Address : ご使用のメールアドレス

と入力します。




▼ 引き続き、指示に従いインストールします。

▼ インストールが終了すると、アパッチが自動的に起動します。アパッ
チがインストールされていると、図のようなアイコンが、タスクバーの
右側に現れます。このアイコンの白丸内が"緑色の三角"の場合は、アパ
ッチが動いていることを表示し、"赤い四角"であれば停止中であること
を表します。




▼ アパッチが正常に動いているか確認するには、Web ブラウザのアドレ
スバーに、

http://アパッチをインストールしたコンピュータに割り振られているIP
アドレス

を入力します。アパッチのテストページが開けば、アパッチが正常に動
作していることになります。




▼ アパッチをインストールしたコンピュータに、TNTmips のシングルユ
ーザ・ライセンスキーを挿します。

▼ アパッチが停止していたり、シングルユーザ・ライセンスキーが差し
込まれていなかったりすると、TNT サーバーをインストールできません。
最後にもう一度確認して下さい。


▽ TNT サーバーをインストールします。TNT サーバーをマイクロイメー
ジのサイトからダウンロードします。今回は、2007年1月3日にアップさ
れたTNT サーバーを使っています。

TNTserver for Windows のダウンロードサイト:
 http://www.microimages.com/downloads/tntpatch/v72release.htm


▼ ダウンロードしたファイルを開くと、インストールウィザードが起動
します。

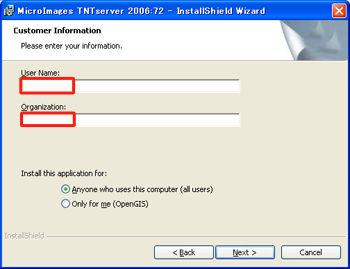

▼ インストールウィザードの指示に従って進むと、ユーザ情報を入力す
るウィンドウが現れますので、ユーザ名と所属を入力します。




▼ 次にセットアップタイプを尋ねられるので、"Complete" を選択しま
す。




▼ インストールが完了したことを知らせるウィンドウと、<TNT
Product License Configuration>ウィンドウがほぼ同時に現れます。ま
ずは、"InstallShield Wizard Completed" のウィンドウの[Finish] を
クリックし、TNT サーバーのインストールを終了します。




▼ <TNT Product License Configuration>ウィンドウで、ライセンス
キーのコードを入力するように求められます。今回は、TNT サーバーを
テストモードで起動しますので、ライセンスキーのコードを入力する必
要はありません。何も入力せず、次へ進みます。




▼ ネットワークタイプには "Intranet"、ネットワーク名には"お使いの
コンピュータに割り振られたIPアドレス" が表示されます。そのまま次
へ進みます。




▼ さらに進むと、ユーザ情報の入力画面が現れます。全て入力し、次へ
進みます。




▼ 最後にタイトルとアブストラクトの入力を求められます。今回は、

Title:		test
Abstract:	test

としました。入力し終えましたら、[完了] ボタンをクリックします。




▼ TNT サーバーマネージャとTNT マップビルダーが立ち上がります。
TNT サーバーマネージャで設定を行いますので、TNT マップビルダーを
閉じ、TNT サーバーマネージャだけを表示します。



TNT サーバーマネージャでは、

・TNT サーバーの起動と停止	・イメージファイルに関する設定
・ログに関する設定			・ロゴの設定
・配信するレイヤの設定		・TNT サーバー管理者への連絡先の設定
・TNT サーバーID の設定		・ディレクトリに関する設定
・システムパラメータの設定

といった、TNT サーバーに関する様々な設定をすることができます。TNT
サーバーマネージャに関する詳しい解説は、マイクロイメージ社のサイ
トにあります。

TNTserver Manager 2006:72:
 http://www.microimages.com/documentation/cplates/72TNTserverMan72.pdf


▽ 次に、TNT サーバーにGIS データをアップします。

サンプルデータとして、相模湾から富士山までが写っているALOS 画像と、
20万分の1数値地質図を使用しました。ALOS 画像はラスタオブジェクト、
20万分の1数値地質図(4図幅)はベクタオブジェクトです。

▼ まず、[Layer] タブパネルに移動し、[Add Object...] ボタンをクリ
ックます。




▼<Select Object>ウィンドウが開きますので、TNT サーバーにアップ
するGIS データを選択します。




▼ GIS データを選択した後、<Atlas Parameters>ウィンドウが開きま
す。このウィンドウでは、"Initiallay load layout into TNTserver
cache" にチェックします。




▼ アップしたGIS データ名が[Layer] タブパネル内に表示されます。同
じ要領で、表示するGIS データをアップしていきます。全てアップしま
したら、[Apply] ボタンを忘れずにクリックします。




▼ TNT サーバーマネージャの[Web] タブパネルに移り、[Validate] ボ
タンをクリックします。




▽ TNT マップビルダーが立ち上がります。[Layers] タブパネル内には、
先ほど選択したレイヤが並んでいます。選択したレイヤが [Layers] タ
ブパネル内にない場合は、ウィンドウを一度閉じて、再度 [Validate]
ボタンを押してTNT マップビルダーを立ち上げてみてください。それで
もうまくいかない場合は、TNT サーバーの [Layer] タブパネルに並んで
いるレイヤを再度チェックしなおし、[Apply] ボタンをクリックしてか
らTNT マップビルダーを立ち上げます。それでもうまくいかない場合は、
GIS データをアップしなおします。




▼ アップしたGIS データをTNT マップビューワーで表示します。TNT マ
ップビューワーでGIS データを表示する方法については、メルマガ第270
号で解説しています。

メルマガ【第270号】「TNTmapのご紹介」:
 http://www.opengis.co.jp/htm/kako_mail/mail_mag_270.htm


▼ 20万分の1 数値地質図とALOS 画像が表示されました。画面のほぼ中
央にあるのが富士山です。テストモードのため、表示画面の中央に常に
"TEST" の文字が表示されます。





▽ 最後に、TNT サーバーにアップしたGIS データを、同じネットワーク
内にある別のコンピュータで表示する方法をご紹介します。まず、お使
いのWeb ブラウザを立ち上げ、Web ブラウザのアドレスバーに、

http://" TNTサーバーをインストールしたコンピュータのIPアドレス"/
tntserver/TNTmap/index.htm

と入力します。




▼ Web ブラウザでTNT マップビルダーが立ち上がります。




▼ [Layers] タブパネルで表示するGIS データを選択し、TNT マップビ
ューワーを立ち上げると、先ほどと同じように表示されます。



Web ブラウザのバージョンによっては、GIS データをうまく表示できな
いことがあります。Internet Explorer 6とInternet Explorer 7 で試し
たところ、Internet Explorer 6 では、重なり合ったレイヤをうまく表
示することができませんでした。


・・・


TNT サーバーのインストールは、問題がなければ比較的簡単に終わりま
す。

今回の調査で、ラスタオブジェクトやベクタオブジェクトを RVC ファイ
ルのまま簡単にアップできることが分かりました。また、イントラネッ
トでのGIS データの表示はスムーズで、あまりストレスを感じませんで
した。

インターネットで公開できるようになりましたら、続報を報告します。


<参考資料>

●Tecnical Reference Manual-TNTserver 2006:72 and TNTmap 2006:72:
 http://www.microimages.com/TNTmap/TNTserver%202006%2072.pdf

●TNTserver 2006:72 and Other Topics:
 http://www.microimages.com/relnotes/200672/72TNTserver%202006%2072%20Other%20Topics%20memo.pdf







□■Tips□■
===============================================================

ベクタ(ポリゴン)でラスタを抜き出すには、「ラスタ」>「抜き出し...」
(V72)メニューを使用します。ベクタによる抜き出しでは、抜き出される
ラスタオブジェクトは、ベクタに含まれるポリゴン毎に別々のラスタオ
ブジェクトとして抜き出されます。

これを1つのラスタとして抜き出すには、リージョンを使用します。

「変換」>「各種図形→リージョン...」(V72)を使うと、簡単にベクタ
をリージョンに変換できます。

===============================================================





★エラー・バグ・トラブル
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +

●メルマガ【第280号】で報告しました「V72で、テーブル演算(自然結合)
の結果がおかしい」エラーが修正されました。

【エラー番号】btc12527E - Database Attachment: 'Natural Join'
table incorrect with provided data

2007年1月10日以降のTNTmips 2006:72 のパッチをお使いください。

●Photoshop で ZIP ないしJPEG 圧縮したTIFF ファイルをTNTmips で表
示できない。マイクロイメージで再現しました。

【エラー番号】btc12710E - Import Raster: JPEG - Cannot display
jpeg compressed by Photoshop

●ベクタの組み合わせ(演算)で、外側の輪郭が同じポリゴンベクタ同士
でインターセクトを行うと、周囲のポリゴンの属性が正しく付かないよ
うです。その場合は、ユニオンをお使いください。

●国土地理院の数値地図画像のモザイク(画像結合)において、デフォル
トのまま処理すると、カラーマップがコピーされず、画像がグレイにな
ります。このときは、[コントラスト] タブパネルの[カラーマップの適
用] ラジオボタンを押してください。カラーマップがコピーされるよう
になります。よろしくお願いします。

●ポリゴンによるポイントの集計において、ポイントを含まないポリゴ
ンに対して集計レコードが作られない場合がある。

【エラー番号】crr12722E - Vector Polygon Properties:  Not all
polygons end up with a record

参考:メルマガ【第253号】「ポイントの集計」
 http://www.opengis.co.jp/htm/kako_mail/mail_mag_253.htm

メルマガの時点でも、ポイントを含まないポリゴンに対して、集計結果
のレコードが作られたり("0"のレコードが出来る)、出来なかったりして
いました。




+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +

●先週解説しましたジオフォーミュラのスクリプトの保存について。
「別名保存...」や「保存」アイコンを使うと、保存できません。「ファ
イル」>「保存」メニューは問題ありません。

【エラー番号】drb12719E - Script is lost after saving and
reopening geoformula

●ジオフォーミュラの[出力] タブパネルにおいて、[ラスタに合わせる
(Match Raster)] ボタンは出力ラスタの"セルサイズ"を入力ラスタと合
わせます。

+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +

●インテルマックでのGPS 接続で、GPS デバイス名が勝手に2重登録さ
れ、ウィンドウがクラッシュします。マイクロイメージでも再現してい
ます。

【エラー番号】btc12711E - GPS Library Functions: MacIntel -
tntdisp crashes after adding GPS device

(後日談)<関連エラー>メルマガ【第271号】で既報
● インテルマック(V72)で、「GPS Source Manager」にGPS デバイスを
2個登録するとクラッシュします。

【エラー番号】btc11947E - GPS Library Functions: tntdisp crashes
when two devices added in GPS Source Manager

●マック(G5, Intel Mac) で作成したTIFF ファイルを TNTmips で選択
すると4つのバンドに勝手に分離してしまいます。

これは、マックのグラブ(ウィンドウや画面のスナップショットを録るユ
ーティリティソフト)で記録したTIFF ファイルは、『アルファチャンネ
ル』を含むRGBA の形をしているためとのことです。

TNTmips は現状ではRGBA のラスタタイプはサポートしていませんが、ラ
スタ選択のプログラムがアルファチャンネルのバンドを認識して、自動
的に4つに表示するようです。

対策としては、 RGB で選択してください。上から3つのコンポーネント
を順番にRGB に割り当てます。

+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +

●Linux 版TNTmips の起動エラー

V71/72を起動しようとすると、共有ライブラリのリンクエラーが出ます。
またライセンスキー(アラジン社HASP-USB キー)が使用可能な Linux の
バージョンは以下のとおりです。

	Red Hat 9
	Red Hat Fedora Core 4
	SuSE 8
	SuSE 9
	SuSE 10
	Debian 3.1 Sarge

これ以外のLinux では、HASP-USB キーを認識しないとのことです。

+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +





機能要求
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +

●メルマガ【第281号】で報告しました「XML においてシフトJIS のサポ
ート」がDV73 で実装されました。

【機能要求番号】btc12615N - SML Functions/Classes - XMLDOC:
Support Shift JIS encoding of xml.

2007年1月17日以降のDV2007:73 をお使いください。
 http://www.microimages.com/freestuf/tntpatch/DV73.htm

●ベクタでラスタを抜き出す際、現状ではラスタがポリゴンの数だけ分
かれてしまいます。1つのラスタとして出力するようなオプションを作
ってほしい。

【機能要求番号】LTH1043N - Add an option to select either
"multiple rasters" or "one raster" for output  when extracting
"By Vector".

開発の優先度はあまり高くないようです(medium-high)。

対処法:TIPS でも触れましたが、リージョンで抜き出せば1つのラスタ
になります。「変換」>「各種図形→リージョン...」をお使いください。

+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +





★ DV73の使用制限
===============================================================

V72 製品版を購入されているユーザは、DV(開発版)73 を製品版(データ
サイズ制限なし)として使用できます。30日間で使用期限が切れますが、
パッチを更新することでさらに30日間ずつ延長使用が可能です。

RV73 として公式リリースされた後も継続して使用するためには、ライセ
ンス購入が必要です。

DV 版のダウンロードはこちらからどうぞ:
 http://www.microimages.com/freestuf/tntpatch/DV73.htm

===============================================================
