OpenGIS Mail Magazine for Technical Support Users     2007/01/12
Keywords: OpenGIS,TNTmips, Raster, Function, GeoFormula, GeoTag

オープンGIS
テクニカル・サポート専用メールマガジン

第282号「    ラ  ス  タ  の  関  数  計  算    」
#################################################################
                       株式会社 オープンGIS



「ラスタの自然対数を求めたいが、どうすればいいか」といったご質問
をユーザ様からよくいただきます。

こういうときは、ジオフォーミュラが便利です。


・・・


▽「スクリプト」から「串刺し演算機能(ジオフォーミュラ)...」(V72)
を選びます。




▼「どの方法で始めますか?」と聞かれますので、そのまま一番上の「
ウィザードによる新規フォーミュラの作成」から始めます。




▼ 自然対数を計算するラスタオブジェクトを選びます。




▼ 計算式の種類を選びます。ここではラスタを数値で出力しますから
「数値の結果付き」の方を選びます。




▼ ウィザードはこれで終わりです。[終了] ボタンを押します。





▽ [スクリプト] パネルが出ます。




▼ まず計算式を選びましょう。「挿入」メニューから「関数/機能...」
を選びます。

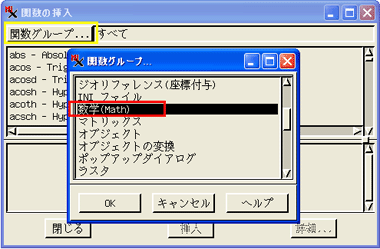

▼ [関数グループ...] ボタンを押して「数学(Math)」を選びます。




▼ リストから自然対数を選びます。[挿入] ボタンを押して、閉じます。




▼ パネルに関数が挿入されました。





▽ 次に変数を選びます。マウスカーソルが()の中にあることを確認して、
「挿入」メニューから「シンボル...」を選びます。




▼ タイプから"数値"を選び、選んだラスタ名に_Valueが付いた変数を選
びます。[挿入] ボタンを押します。()の中に変数が入ります。




"数値"の_Value ではなく、"ラスタ"を使っても構いません。




計算式が出来ました。ラスタの各セルについて同じ計算をする場合は、
これでOKです。ラインとカラムでループを回す操作まで逐一書く必要
はありません。

▼ [出力] タブパネルを選びます。ラスタの種類は "32ビット浮動小数
点" がいいです。出力ラスタを入力ラスタと同じにするには、"リファレ
ンスに合わせる"ボタンを押し、入力ラスタを選びます。




▼ 以上で終わりです。実行します。途中、出力ラスタを指定します。




なお、作成したスクリプトを保存できるようになっていますが、現在は
エラーのようでうまく保存しません。




(後でチェックしたところ、「ファイル」>「保存」では問題ありません
でした。失礼しました。)


・・・


今回のような「ラスタの関数計算」は、ジオフォーミュラの最も簡単な
使い方です。

スクリプトを組む面倒はありますが、ラスタ、ベクタを問わず、複数の
オブジェクトを組み合わせて、空間的な演算をしたいとき、ジオフォー
ミュラはその本領を発揮します。







□■Tips□■
===============================================================

☆ 10 の3乗(べき or 指数)は、1,000 です。

逆に、1,000 の対数(常用対数)は 3です。

  3 = log(1,000)

10 を何乗すると、1,000 になるか、という数字が対数です。

★ 自然対数は、10 の代わりに、e を使用します。

 e = 2.718281828459045 (TNTmips)
 e = 2.71828183 (Google)

"10" や"e" のことを、底(てい)といいます。

☆ 一般に、常用対数は log、 自然対数は ln と書くことが多いです。

===============================================================





★エラー・バグ・トラブル
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +

●メルマガ【第268号】で報告しました「単写真によるオルソ画像の作成
を行うと、画像が欠ける」エラーはまだ直っていません。マイクロイメ
ージは修正の優先順位を"high"にしました。

【エラー番号】crr11808E - Orthorectification: Output raster is
cut off

+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +





□■ V73 最 新 情 報 □■
===============================================================

GPS の日付や時刻から位置を計算する新しいSML クラスが、2007年1月10
日付けのDV2007:73 から実装されました。新しいクラスは、デジカメ写
真にGPSの位置情報を与えるGPSPhoto.sml でも使用されていますが、デ
ジカメの写真以外、日付や時刻をもった情報であれば何でも応用が可能
です。

ウェブ上のサンプルSMLスクリプト集には、この新しいクラスの使い方を
紹介するSMLがあります(たとえば、gpsdbase.sml)。前述の画像に位置情
報を与えるSMLも、最近、新しいクラスを使って書き直されました
(GPSPhoto2.sml)。

V73 から、TNTmips のジオタグ機能(GPS の位置情報を日付や時刻を仲介
として付与する機能)が標準機能としてメニューに組み込まれます(たと
えば「ツール」>「位置情報の付いた画像データベースの作成」)。前述
の GPSPhoto.sml もSML からTNTmips の標準メニューになります。

位置情報が付いた画像データは、サムネールをデータチップとして表示
することができます。詳しくは下の新しいV73 のパンフレットをご覧く
ださい。

 http://www.microimages.com/documentation/cplates/73ViewImgTable.pdf

 http://www.microimages.com/documentation/cplates/73Geotag.pdf

 http://www.microimages.com/documentation/cplates/73PinmapPhoto.pdf


===============================================================





★ DV73の使用制限
===============================================================

V72 製品版を購入されているユーザは、DV(開発版)73 を製品版(データ
サイズ制限なし)として使用できます。30日間で使用期限が切れますが、
パッチを更新することでさらに30日間ずつ延長使用が可能です。

RV73 として公式リリースされた後も継続して使用するためには、ライセ
ンスの購入が必要です。

DV 版のダウンロードはこちらからどうぞ:
 http://www.microimages.com/freestuf/tntpatch/DV73.htm

===============================================================





□■ お知らせ □■
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

『TNT製品の年間バージョンアップが年1回になります』

2007年2月15日から、TNT製品の年間バージョンアップの回数が、これ
までの年2回から年1回に変わります。料金は変わりません。

これは、複数プラットフォームのサポート、開発・テストに伴う負荷、
ウェブサーバ製品の開発などのため、年2回の定期的なリリースを維持
するのが難しくなったためです。

2007年2月15日迄のご注文に対しては、最新バージョン(V72)をお持ちの
ユーザは、これまでと同じ金額で V73 とV74 の2回分が提供されます。

年間バージョンアップを購入するには、2月15日以前、以降に関わらず、
最新バージョンV72にあげる必要があります。

かなり先のバージョンまで購入されているユーザは、今回の変更に関わ
らず、購入された回数分のバージョンが使用可能です。

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
