オープンGIS の藤田です。今週は私が担当します。
TNTmips のラインには向きがあります。そして、ラインは右側のポリゴ
ンと左側のポリゴンを認識しています。
TNTmips の持つこの特徴を利用すると、こんなことが出来ます。
「○○という属性のついたポリゴンと△△という属性のついたポリゴン
の境界線の長さの集計」
今回はその方法についてご紹介します。
・・・
作業は次の２つです。
1. ○○という属性のついたポリゴンと△△という属性のついたポリゴン
の境界線を検索するクエリの作成
2. 作成した検索クエリを使って、条件に当てはまるラインだけを抜き出
す
このように、段階的に作業していくと、意外と簡単に出来てしまいます。
今回、サンプルデータとして、「水田」と「宅地」と「森林」が混在し
ている地域を想定した簡単なベクタオブジェクトを作りました。このベ
クタオブジェクトの「宅地と水田の境界線の長さ」を求めていきます。
▽ まず、＜表示マネージャ＞ウィンドウの［ベクタレイヤコントロール］
ボタンをクリックし、＜レイヤコントロール＞ウィンドウを開きます。
▼ 次に、［ライン］タブパネルに移動し、［選択：］欄で「検索（クエ
リ）を使用」を選択し、［指定...］ボタンをクリックします。
▼「宅地と水田の境界線」を検索するクエリを作ります。このクエリは、
【メルマガ140号】を参考に作りました。
このクエリは「もしもラインの左側が“宅地”、右側が“水田”の場合、
またはラインの右側が“宅地”で左側が“水田”の場合、1を、それ以外
の場合は0を返しなさい」という内容のクエリです。簡単に言ってしまう
と、「ラインの両側が“宅地”もしくは“水田”のときは1、それ以外の
ときは0を返しなさい」という事になります。
if((Vect.poly[Internal.LeftPoly].SampleData.LandUse == "宅地"
and Vect.poly[Internal.RightPoly].SampleData.LandUse == "水田")
or
(Vect.poly[Internal.RightPoly].SampleData.LandUse == "宅地"
and Vect.poly[Internal.LeftPoly].SampleData.LandUse == "水田"))
then return(1);
else return(0);
▽ クエリを保存します。[ファイル]＞［別名保存］＞［*．QRYファイル
...］を選択します。
▼ 作成したクエリには日本語が入っているので、［エンコーディング］
ボタンをクリックし、「日本語（Shift-JIS）」を選び、［新規ファイル
...］ボタンをクリックし、＜ファイルの新規作成＞ウィンドウを呼び
出します。
▼ ファイル名を記入し、［OK］ボタンをクリックします。
▼＜クエリエディタ＞ウィンドウの［OK］ボタンをクリックし、このウ
ィンドウを閉じます。
▽ 次は、クエリで選択したラインの色を変えます。
［スタイル：］欄の［指定...］ボタンをクリックし、＜スタイルエ
ディタ＞ウィンドウを開きます。
▼ 表示したい色を選び、［OK］ボタンをクリックします。
▼＜ベクタレイヤコントロール＞ウィンドウで［OK］ボタンをクリック
します。これで、宅地と水田の境界線の検索完了です。
「宅地と水田の境界線」だけ色が変わっています。
以上で、第１段階の「宅地と水田の境界線の検索クエリの作成」は完了
です。
続いて、第２段階に移りましょう。第２段階は、作成した検索クエリを
使って「宅地」と「水田」の境界線だけを抜き出していきます。
▽ メインメニューから［各種図形］＞［抜き出し］＞［ベクタ...］を
選びます。
この「ベクタへ抜き出し」機能を使うと、「ある条件にあてはまるベク
タデータ」だけを抜き出すことができます。今回は、クエリで条件を指
定し、ラインを抜き出します。
▼ ラインを抜き出す元となるベクタオブジェクトを選びます。［選択］
ボタンをクリックし、この処理に使うベクタオブジェクトを選びます。
▼ 抜き出す条件を設定していきます。今回の処理ではポリゴンを使わな
いので、ポリゴンの欄は "なし" を選びます。次に、ラインの欄は "ス
クリプトによる" を選び、［選択...］ボタンをクリックします。
▼＜クエリエディタ＞ウィンドウが開きます。［ファイル］＞［開く］
＞［*QRYファイル...］から、作成したクエリファイルを開きます。
▼＜クエリエディタ＞ウィンドウの［OK］ボタンをクリックし、このウ
ィンドウを閉じます。
▼ これで、抜き出しの準備が整いました。＜ベクタへ抜き出し＞ウィン
ドウの［実行］ボタンをクリックし、処理を開始します。
▽ 結果を表示するとこうなります。先ほど保存したクエリがセットされ
た状態なので、＜表示ウィンドウ＞には何も表示されません。
▼ そこで、［レイヤコントロール...］をクリックし、＜ベクタレイ
ヤコントロール＞ウィンドウを開き、［ライン］タブパネルへ移動しま
す。そして、［選択:］の欄を［すべて］に変更し、［OK］ボタンをク
リックします。
▼ これで、抜き出したラインが全て表示されます。
▼ サンプルデータと重ねると、先ほど「宅地と水田の境界線」を検索し
たときと同じ結果になります。つまり、宅地と水田の境界線だけを抜き
出せたということになります。

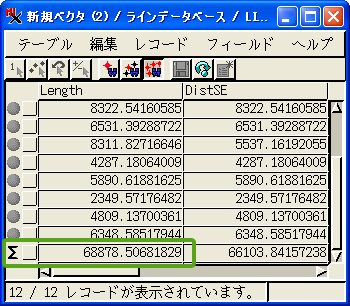

▼ 境界線だけ抜き出せているので、LINESTATS テーブル の“Length”
がそのまま、宅地と水田の境界線の長さです。緑線で囲んでいるのは、
境界線の合計値です。
今回は、if 文を使ってクエリを作りました。今回の場合、値を返さず
に条件を指定しただけでも、同じ結果が得られます。参考までにその条
件式を記載します。
(Vect.poly[Internal.LeftPoly].SampleData.LandUse == "宅地"
and Vect.poly[Internal.RightPoly].SampleData.LandUse == "水田")
or
(Vect.poly[Internal.RightPoly].SampleData.LandUse == "宅地"
and Vect.poly[Internal.LeftPoly].SampleData.LandUse == "水田");
またこの次に「属性の転写」機能を使うことによって、例えば3次メッシ
ュ毎の境界線の長さを集計するというようなことも出来ます。
「TNTmips のラインには向きがあります。そして、ラインは右側のポリ
ゴンと左側のポリゴンを認識しています。」
この特徴を、ぜひお使いください。
・・・
今回のメルマガのミソは、検索条件式の複雑さもさることながら、ベク
タの抜き出しを使って、条件に合うラインを抜き出しているところです。
またこのような土地利用の境界の環境は、鳥の生息地などを考える上で
大変重要な意味を持っているとのことです。勉強になりました。(輪座)
□■Ｔｉｐｓ□■
===============================================================
空間データエディタでのラインの編集が楽になりました。
▼ ベクタを開いたら、即、編集するラインの上で右クリックします。
▼ ラインが赤くなり、ポップアップウィンドウが出ます。編集を選びま
す。
▼ いつもの＜ライン/ポリゴン編集コントロール＞ウィンドウがあらわ
れますので、編集を行います。
===============================================================
エラー・バグ・トラブル
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +
● 漢字の属性データが＜属性によるスタイルの割り当て＞テーブルで化
けてしまう。
【エラー番号】crr12050E - Style Assignment dialog: Kanji
attribute not displayed correctly in Style Assignment dialog.
対処法としては、漢字ではなく、数字(コード)をお使いください。
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +
● CADデータの図形を編集すると、属性がはずれる。
【エラー番号】btc12062E - Database Attachment: Editing provided
CAD object loses attachments.
対処法としては、「変換」＞「各種図形→ベクタ...」メニュー(V72)で
CADデータをベクタに変換します。上記エラーを含め、ラベル表示が出来
ないなど、CADデータ自体の機能・操作性はベクタに比べて格段に落ちま
すので、ベクタにして処理を進めることをお薦めします。
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +
