OpenGIS Mail Magazine for Technical Support Users 2006/08/11
Keywords: OpenGIS,TNTmips, V72,Display Manager,Watershed,SunCalc
オープンGIS
テクニカル・サポート専用メールマガジン
第262号「 表 示 マ ネ ー ジ ャ は １ つ で Ｏ Ｋ 」
#################################################################
株式会社 オープンGIS
V72 になって TNTmips の表示環境が変わりました。V71 のイメージで
V72 を操作すると、思わぬトラブルに会うことがあります。
・・・
V72 で表示する場合、
▼「メイン」から「表示...」メニューを選びます。
▼「表示マネージャ」ウィンドウが現れます。
表示マネージャウィンドウの[新規作成] ボタンを押すと、
１．２次元表示...
２．３次元表示...
３．画面用レイアウトの新規作成
４．印刷用レイアウトの新規作成
などが選択できます。
これは、V71の「空間データの表示」アイコンバーの各アイコンボタンと
同じです。
・・・
V72 で２次元表示をしてみましょう。
▼ 表示マネージャから[新規作成] ボタン＞「２次元表示...」メニュー
を選びます。
▼「オブジェクトを選択」ウィンドウが出ます。この選択ウィンドウは
単一オブジェクトの選択しか対応していませんので、画像のＲＧＢ表示
をしたい時はここでは[スキップ] あるいは[キャンセル] をします。
▼ 表示マネージャには、"表示グループ１"ができます。"表示グループ
1"に対応した"表示ウィンドウ"に選択したオブジェクトが表示されます。

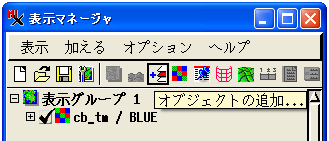

▼ オブジェクトを追加したいときは、[オブジェクトの追加...] ボタン
やその隣の[ラスタの追加...] ボタンを使います。
▼ オブジェクトをタイプ別に選択したいときは、メニューから選ぶと便
利です。
このように V72 では、V71 の「空間データの表示」アイコンバーと、そ
の後の「コントロールウィンドウ」を合体させたものが、「表示マネー
ジャ」になっています。
・・・
もう１つ表示グループを追加したい時は、
▼ 同様に表示マネージャから[新規作成] ボタンを押して「２次元表示
...」を選びます。表示マネージャをもう１つ出す必要はありませんので、
注意してください。
▼ "表示グループ１"の下に"表示グループ２"が出来ました。選択したば
かりのグループやオブジェクトは"太字"で強調表示され、"アクティブ
"(選択対象)であることを示します。また、"表示グループ２"に対応した
表示ウィンドウが表示されます。
同じ表示マネージャに属していれば、表示ウィンドウ間の連動(ジオロッ
ク)が有効になります。表示マネージャが違うとジオロックは働きません。
・・・
さらに印刷用レイアウトを追加したいときも、同じです。[新規作成] ボ
タンから「印刷用レイアウトの新規作成」を選びます。
▼ 表示マネージャの一番下に"ページレイアウト"が出来ました。"ペー
ジレイアウト"がアクティブだと、"表示グループ"の時はかすれていた"
スケールバー"や"凡例"などが選択可能になります。
今回の例では、１つの表示マネージャで、２つの表示グループと１つの
ページレイアウトをコントロールしています。
・・・
終わりに
● V71 では、表示ウィンドウに対応して１つずつコントロールウィンド
ウがあります。
● V72 では、１つの表示マネージャで複数のグループやレイアウトをコ
ントロールします。
● 異なる表示マネージャ間では、ジオロックは効きません。
□■Ｔｉｐｓ□■
===============================================================
先週ご紹介した『ＴＮＴエクスプローラ』(Windows)が何かの拍子に動か
なくなることがあります。そのときの対処法です。
- TNTmips V72 では、「操作ツール」>「システム」>「詳細設定...」の
[プロジェクト(.RVC)ファイル] タブにある"Integrate TNT file access
into Windows Explorer"(TNTファイルアクセスをWindows Explorer に統
合) ボタンが『ＴＮＴエクスプローラ』を制御しています。
オフであればオンにして、TNTmips を終了します。
- その後、Windows を再起動します。
===============================================================
エラー・バグ・トラブル・新機能
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +
● ArcInfoカバレッジのインポートの際、Info/arc.dir ファイルがない
と、読み込みは行われますが、エラーメッセージが出ます。
【エラー番号】btc11419E - Import Vector: Arc-Coverage - Get
'Specified file does not exist C:\...\info\arc.dir'
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +
● ArcInfoカバレッジのインポートの際、カバレッジの中のアノテーシ
ョン(注記)はインポートしません。(元々サポートしていない機能なので、
エラーというわけでもありません。将来、新機能要求に変わるかも。)
【エラー番号】crr11417E - Import Vector from Arc-Coverage:
annotation data isn't imported
アノテーションのインポートにはシェープ形式を使ってみてください。
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +
● 先週、「流水解析の高速化処理の実装のため、浮動小数点のDEM ラス
タが使用できなくなっている(V72)」と報告しましたが、今週使用できる
ようになりました。2006/8/9付けのV72のパッチをお使いください。
【新機能要求番号】DMD11319N - Raster Depression Filling: Add
support for floating point elevation rasters
ただし、浮動小数点ラスタの処理については、従来から「凹みを完全に
埋めることが出来ない」というエラーがありました。
【エラー番号】DMD11435E - Depressions of given floating point
raster are not filled completely
今回さらに、V72 での高速化処理の新規導入のため、V72 とV71 の結果
が若干違ってきています。
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +
● 流水解析処理で処理できるDEM ラスタの最大サイズは、これまで
30,000x30,000(30Kx30K)ピクセルでした。マイクロイメージ社の最近の
報告によると、DV 2006:73では100Kx50K(ピクセル) のラスタまで処理で
きるようになったとのことです。そのときの処理時間は70時間弱とのこ
とです。
my latest version DV 2006:73 watershed run was 100Kx50K, and is
completed successfully in less than 70 hours.
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +
● 先週「ラスタをポイントベクタに変換するSMLを V72で実行すると、
処理が終わらない」という報告をしましたが、修正しました。以下のV72
専用のSML をお使いください。
http://www.opengis.co.jp/sml/sml_basic/raster/raster2points_v20B.sml
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +
□■ニュース□■
===============================================================
■ ユーザさまより、『太陽高度、方位、大気外全天日射量ラスタを計算
するＳＭＬ』が寄せられました。
http://www.opengis.co.jp/sml/sml_index.htm
緯度経度でジオリファレンスしたラスタの範囲に対して、任意の年月日
時刻での太陽高度などをラスタとして出力します。
(2006年8月3日12.00時の太陽方位と高度コンター(ラスタから作成)の計
算例)
■『細長い図形に対して長軸と短軸を計算するSML』を公開しました。
http://www.opengis.co.jp/sml/sml_index.htm
■ ALOS AVNIR-2 のサンプルプロダクトのインポートを行いました。
http://www.eorc.jaxa.jp/ALOS/doc/jsproduct.htm
インポートの方法は、近日中にホームページ等に公開します。
===============================================================
■ ＧＰＳ付きデジタルカメラ(続報)
◎ SONY VAIO UX50 (メルマガ259号の続報)
http://www.jp.sonystyle.com/Product/Vaio/U/ux50.html
BlueTooth 接続で GPS(オプション)が使用可能。前に30万、後ろに130万
画素のカメラを備えています。カタログによると、撮影した写真データ
に位置情報を自動記録できるとありました。失礼しました。
◎ GPS携帯
雑誌「MacPeople」9月号(p62)に、au のEZ ナビウォーク対応機種がGPS
内蔵の携帯電話として紹介されていました。GPS情報を写真のExif情報に
埋め込むとのこと。画素数は1-2メガピクセル。
◎ SONY Cyber-shot
http://www.sony.jp/products/Consumer/Peripheral/GPS/GPS-CS1K/spec.html
ソニーは、新機種２モデル「DSC-T10」,「DSC-W50」のほか、Cyber-shot
シリーズ向け小型のGPS ユニット「GPS-CS1K」(税込み15,540円)を9月1
日に発売する予定。接続は USB2.0。GPS ユニットと画像に記録されてい
る撮影時間を基に、同梱の地図ソフトで画像に位置情報を埋め込むとの
ことです。
☆ ここへ来て、ソニーが低価格デジカメのＧＰＳ対応を一気に進めてき
ました。
===============================================================
