OpenGIS Mail Magazine for Technical Support Users 2005/11/25
Keywords:OpenGIS,TNTmips,MailMagazine,RasterProperty,Extract,SML
オープンGIS
テクニカル・サポート専用メールマガジン
第227号「 ラ ス タ の 集 計 機 能 チェックしました！ 」
#################################################################
株式会社 オープンGIS
先週ご報告しました「ラスタの集計」機能のチェックを行いましたので、
今週は予定を変更して、その結果についてご報告します。
チェックしたメニューは「解析処理」>「ベクタ」>「属性」>「ラスタの
集計...」です。
テストデータとして、１から７の値(ＤＮ値)を持つ縦横 22 x 22 のラス
タと、円形のポリゴンベクタを用意しました。
ラスタのセルサイズは、100 x 100(m)です。
・・・
「境界のセル」のオプションが少し変わりました。
１．部分的に内側なら含む
２．include if center inside（セルの中心が内側であれば含む）
３．比例配分計算
４．部分的に飛び出していたら除外
２番目は以前「面積の大きい方を含む」でした。今回定義がより正確に
なりました。今回は、各オプションについてもう少し補足説明をしてお
きます。
●１の「部分的に内側なら含む」とは、このようなカウントのことです。
はみ出たセルもカウントしますので、面積は大きめに出ます。
●２の「セルの中心が内側であれば含む」とは、このようなカウントで
す。
セル中心の点と集計する図形(この場合円)の包含関係によって、カウン
トしたりされなかったりします。面積的に大きくなるか小さくなるかは、
図形の境界の形状に依存します。
●３の「比例配分計算」は、
処理が正しく行われれば、セルの面積は常に集計する図形の面積と同じ
にならなくてはいけません。
●４の「部分的に飛び出していたら除外」は、こうです。
セルが集計図形から少しでもはみ出ていたらカウントされません。面積
的には常に小さめに出ます。用途としては、境界付近のデータを採用し
たくない場合です。
これらのオプションを１枚の絵にまとめました。
それぞれの手法で計算されるセルの面積をS1, S2, S3, S4, 集計するポ
リゴン(今の例では円）の面積をSc とすると、一般的に次のような大小
関係が成り立ちます。
S1 > S3 = Sc > S4
S1 > S2 > S4
S2 と S3 の大小は、境界の形状などによって変わるでしょう。
またラスタのセルサイズを横軸にとって、各手法ごとのセルの合計面積
の挙動を予想すると、これも大体次のようになるでしょう。
３の「比例配分」以外の手法において、ラスタのセルサイズが相対的に
大きくなればなるほど、集計する図形との面積との乖離(かいり)が大き
くなります。この辺に気をつけてこれらのオプションを使うようにしま
しょう。
・・・
さて解説はこの位にして、結果を示します。
１）まずは手法ごとに結果を整理しました（ケースＡ)。
集計は、大きい方の円(10と描いたほう)について行いました。
１の「部分的に内側なら含む」、４の「部分的に飛び出していたら除外」
の集計結果(カウント数)は、円の左側の接し方がきわどいですが、目視
確認の結果正しいことが分かります。
２）３の「比例配分計算」については他の方法を使ってさらに計算して
みました。
【第222号】【第223号】で、インターセクトやポリゴンの集計機能を使
って、土地利用図ベクタの集計を行いました。ラスタを一度ベクタに変
換してこの方法で面積を求めてみました。
▼ まずは"ラスベク"変換します。
▼ "ラスベク"変換のパラメータは簡単です。
▼ チェックには「解析処理」>「ベクタ」>「属性」>「ポリゴンの集計
...」を使用しました。
▼ データなど処理に必要なパラメータをセットします。
▼ 表示ウィンドウです。
▽ 実行後の集計結果です。円10の集計結果です。
(黄色の小計の部分のみ抽出しました)
これは、ケースＡの集計結果の３と同じです。
当たり前といったら何ですが、ベクタに変換しても同じ結果が得られま
した。
３）次に２の「セルの中心が内側であれば含む」も他の方法で検証して
みました。セルの中心を求めるために、ラスタをポイントに変換しまし
た。

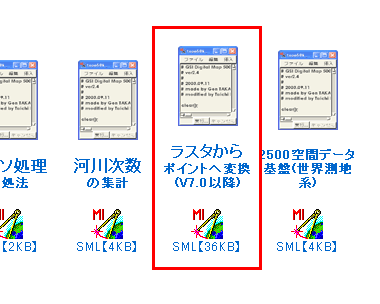

▼ ラスタをポイントに変換するには次のＳＭＬを使用します。
このＳＭＬは「解析処理」>「ＳＭＬ」>「実行...」で開きます。
▽ 変換後のポイントはこのような状況です。ラスタのＤＮ値はInternal
テーブルのＺ座標に入っています。
▼ 切り出します。「解析処理」>「ベクタ」>「組み合わせ(演算)...」
の「インターセクト(AND)」を使いました。

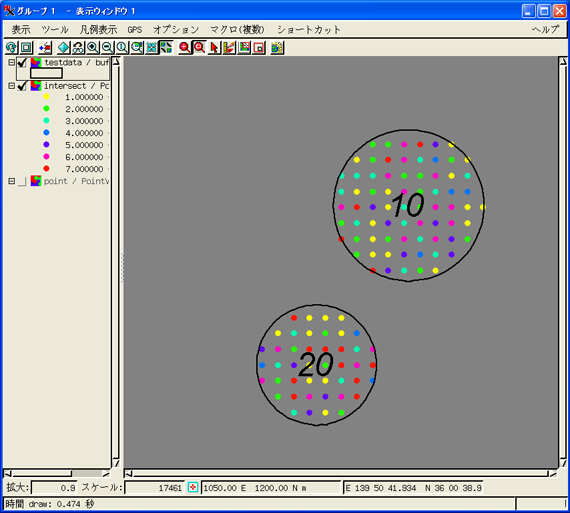

▽ 処理後のポイントはこのような感じです。円の内側に含まれる点が切
り出されました。
▼ １０番の円に対するポイントを全部ボックスで選択し、Internalテー
ブルを表示して集計します。並べ替えて、点の個数をカウントしました。
(黄色のカウントの部分のみ抽出しました)
ケースＡの２の場合のセルの個数と同じになっています。
４）セルサイズの効果
最後に、ラスタをさらに細かく分割(リサンプル)して、セルサイズを５
０ｍ(ケースＢ), ２０ｍ(ケースＣ)の場合について集計しました。
リサンプルには、セルの値を変えない"最近隣法 Nearest Neighbour"を
使用しました。
セルサイズと合計面積の関係をプロットしました。
予想どうりですが、手法２の変動が小さかったのは、円のようなあまり
極端な凸凹のない図形を集計単位に選んだからだと思います。
・・・
以上、結果は良好のようです。
これまでご不便、ご迷惑をおかけいたしました。
□■Ｔｉｐｓ□■
===============================================================
ラスタの座標系によらずに、機械的にセルを再分割(リサンプル)するに
は、「解析処理」>「ラスタ」>「抜き出し...」メニューの[拡大/方向]
タブを使います。
(メルマガ【第198号】で既出)
================================================================
エラー・バグ・トラブル
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +
我々がジオリファレンスなどでラスタのセル座標を扱う時、ラスタの原
点は、左上隅のセルの左上隅で、(0, 0)です。これは今でも正しいので
すが、最近になってＳＭＬの中では(1, 1)である、に変わったことが分
かりました。マイクロイメージ社は、V7.0からこのような変更をしたよ
うです。
V7.0や7.1を使って、地図画像などを取り込んだ場合、１ピクセルほどコ
ントロールポイントの位置がずれている可能性があります。
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +
