OpenGIS Mail Magazine for Technical Support Users     2005/09/02
Keywords:OpenGIS,TNTmips,MailMagazine,CSV,Database,Table,Sum,Plot


オープンGIS
テクニカル・サポート専用メールマガジン

第216号「  テ ー ブ ル の 取 り 扱 い ( 1 ) 」
#################################################################
                       株式会社 オープンGIS




今週は、テーブルの取り扱い方について解説します。

使用するデータは、東京都の統計資料のホームページにある「東京都の
人口推計」平成17年8月のデータを使いました。
http://www.toukei.metro.tokyo.jp/jsuikei/js-index.htm


(画面イメージ)




後で使用する図形データの関係で、今回は区部のデータを使用します。
まずは、取り込みやすいように、1行目が項目名、2行目以降がデータ
という形に整形(リフォーマット)します。





漢字の項目名はうまく表示できないようなので、ローマ字に直しました。



また数字の位取りにスペースが使われていたので、エクセルを使って表
示形式を「標準」にしました。


CSV(Comma Separated Value;カンマ区切り)形式で保存します。




CSVファイルをワードパッドで開いてみました。




項目名はローマ字。データには余計なスペースもカンマもありません。


では、TNTmips に取り込みます。

▼「解析処理」から「入力(インポート)...」を選びます。

▼ [Database Table] ボタンを押します。




▼ 今回の形式[CSV]を選びます。




▼ [Next] ボタンを押します。CSVファイルを選びます。

▼「パラメータをインポートしてください」ウィンドウが出ます。




▼ 1行目の項目名、フィールドタイプなどを"ある程度"自動判別してい
ます。修正が必要な箇所を直します。



(これは"Jinkou_Onna"を整数タイプに変えています。)


▼ 漢字データを含みますので、「テキストエンコーディング」を"日本
語(Shift-JIS)"にします。[入力(インポート)] ボタンを押します。



分かりにくいですが、これから続けて3回「オブジェクトを選択」ウィ
ンドウが出ます。


▼1..."データベースオブジェクトを選択してください"と出ます。取り
込み先のRVCファイル名を与えます。




▼2..."データベースオブジェクトを選択してください"と出ます。RVC
ファイル中のデータベースオブジェクト名を与えます。




▼3..."Select Table object to ..."と出ますので、オブジェクト中の
テーブル名を与えます。




取り込み処理が開始します。

▼ 終了後、「パラメータをインポートしてください」ウィンドウの[キ
ャンセル] ボタンを押します。さらに[終了] ボタンを押して、インポー
ト処理を終了します。


☆ TNTmipsでは、テーブル情報は3階層で格納されます:

	RVCファイル / データベースオブジェクト / テーブル


・・・


取り込んだテーブルを表示してみます。

▼「編集」>「属性データベース」メニューを選択し、先ほど取り込んだ
テーブルを選択します。




▼ アイコンの上をダブルクリックすると、テーブルが開きます。




項目名や表示する小数の桁数などは、取り込んだ後でも直せます。

▼1...項目名の"Jinkou_Otoko"のスペルが間違っているので、直します。
項目名の上で右クリックします。




「ラベル」を修正します。




▼2..."Jinkou_Onna"が小数になっています。さきほど直したはずでし
た。何か原因があると思いますが、手っ取り早く修正します。項目名の
上で右クリックします。




「小数点以下の桁数」を "0" にします。




(修正後)





・・・


終わる前に、テーブルの持つ機能を2, 3 紹介します。


1)"人口総数" で並び替え

▼ "Jinkou_Sousuu"フィールドの上で右クリックし、「このフィールド
を並び替え」を選びます。




▽ 小さい順に並びます。




▼ もう一度やると、今度は大きい順に並びます。



☆ 千代田、中央は人口が少なく、世田谷、練馬は人口が多いです。


2)合計を求める

▼「テーブル」メニューから「統計値」>「合計」を選びます。




▽ テーブルの一番下に、各項目の合計が表示されます。




▽ 区部の合計値と合っていますね。



(黄色の下線が区部の合計値)


☆ ただしすべての項目で、単純合計が意味があるわけではありません。

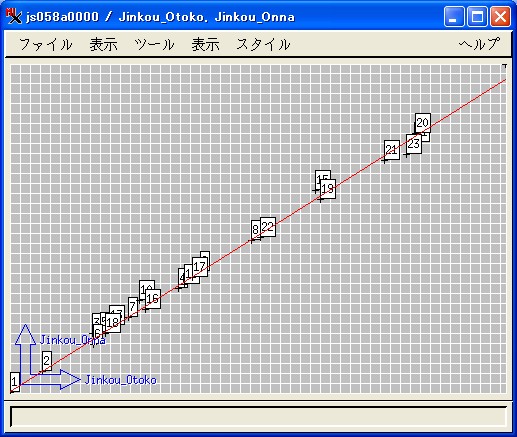

3)"人口_男"と"人口_女"をX-Yプロットする

▼ "Jinkou_Otoko"をクリックする(X)。

▼ "Jinkou_Onna"をShiftボタンを押しながらクリックする(Y)。

▼「フィールド」メニューから「プロット」の「XY散布図...」を選ぶ。




▼ 散布図が別ウィンドウに表示されます。




▼ 整飾のため、「表示」メニューから"ラベル"と"回帰"と"矢印"を押し
込みました。




☆ 都区部の男女比はほぼ直線の上に乗るのですね。


・・・


来週は、区部の図形データとリンクします。






エラー・バグ・トラブル
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +

TNTmips V7.1で、TIFFファイルのインポートをする際、JPEG2000圧縮を
使うと、エラーメッセージが出ました。




[エラー番号]:DMD8590E
エラーメッセージは"Invalid parameters used for library function"
です。

上記エラーは8月31日付の最新パッチで修正されました。
 http://www.microimages.com/freestuf/tntpatch/71patch.htm

また(255, 255, 255)などのヌル設定がインポート後正しく設定されない
ことがありましたが、これも修正されました。
[エラー番号]:JPR8566E

+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +





□■Tips□■
===============================================================

圧縮なしでインポートしたラスタを後から圧縮するには、

「解析処理」>「ラスタ」>「抜き出し」の「スペシャル」パネルの「圧
縮」オプションを使用します。




===============================================================
