第214号「 座 標 参 照 系 （ ４ ） 」
#################################################################
株式会社 オープンGIS
前回までの３回で、V7.0から導入された新しい座標参照系の使い方、新
機能についてご紹介しました。
【第 211号】
１．緯度経度の設定
日本測地系、世界測地系の設定
バージョン6.9以前の座標系との互換性
【第 212号】
２．ＵＴＭ座標系の設定
３．平面直角座標系(19座標系)の設定
４．ユーザ定義の座標系の設定
【第 213号】
５．座標参照系の変更(新機能)
「座標参照系の変更」は、その後ユーザさまからご質問があり、さっそ
くお役に立てたようです。
今週は、座標参照系シリーズの最終回として、座標参照系を使ってジオ
リファレンスの基本操作をおさらいします。また、ユーザが陥りやすい
操作例についてもご紹介します。
・・・
６．V7.0の座標参照系を使ったジオリファレンス
数値地図50000の地図画像を使って、手動でジオリファレンスする場合の
基本操作を説明します。なお、ここでは日本測地系を使っています。
▼「編集」メニューから「ジオリファレンス(座標付与)...」を選びます。
▼「オブジェクトのジオリファレンス処理」ウィンドウの「ファイル」>
「開く...」を選び、ジオリファレンスするオブジェクトを選びます。
▼「ジオリファレンス オプション」ウィンドウが開きます。
▼ [入力] ボタンを押して、"Tokyo / ジオグラフィック"を選びます。
[OK]ボタンを押します。
▽「ジオリファレンス オプション」ウィンドウに戻ります。
▼ [表示] ボタンはそのままです。[出力] ボタンを押して、"Tokyo /
UTM zone 54 (CM 141E)"を選びます。
[OK]ボタンを押します。
▽ 「ジオリファレンス オプション」ウィンドウの設定はこのようにな
りました。
☆なぜこのように設定したかというと、地図の四隅の座標は緯度経度で
提供されていますが、図面自体の投影法はＵＴＭだからです。
[OK]ボタンを押します。

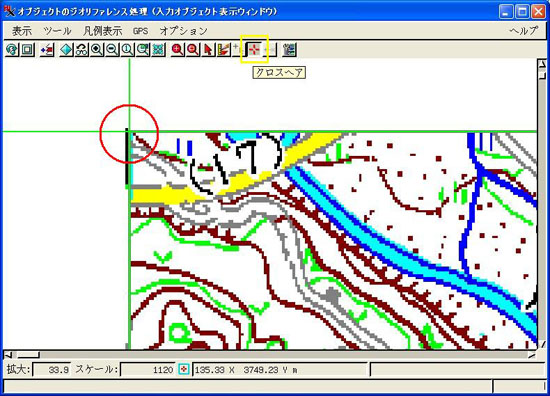

▼ [クロスヘア] ボタンを使って、画像の四隅のコーナーに十字線の交
点を合わせます。
▼ [入力] ボタンで指定したように、この場所の座標を(緯度、経度)で
入力します。
▼ [適用] ボタンを押すと、上のリストに表示されます。[表示] で指定
した座標(= 緯度経度)で 表示されます。
すべての点について入力します。
▼「ファイル」>「保存」を選びます。先に[出力] ボタンで指定した座
標系(= ＵＴＭ座標系 )で、ラスタに対して座標系が付与されます。
☆ "説明"が "暗示的ジオリファレンス" になっています。V6.9までは、
"コントロールポイントジオリファレンス"という説明でした。これは今
回の「座標参照系の変更」コマンドのサポートと関係していると思われ
ます。
▼「ファイル」>「終了」を選び、ジオリファレンス処理を終了します。
７．ユーザが陥りやすい操作例
< よくある質問 >
ジオリファレンス処理で、測地系を"WGS84" で付けてしまいました。日
本測地系"Tokyo" に変えたいのですが。
Ａ）ラスタにせよ、ベクタにせよ、ジオリファレンス処理で、改めて[出
力] の設定を、"WGS84" から"Tokyo" に変えても、座標情報は "Tokyo"
に変わりますが、オブジェクトの地球上の位置は変わりません。最初に
与えた"WGS84"の時の座標が、"Tokyo"の座標系からみた時の座標値に変
わるからです。
地球上の位置を変えたければ、先週号でご紹介した「座標参照系の変更」
コマンドを使用します。
Ｂ）ラスタの場合、リサンプル処理(「解析処理」>「ラスタ」>「リサン
プルとリプロジェクト」>「自動...」)で、[リファレンスシステム]を、
"WGS84" から"Tokyo" に変えても、オブジェクトの地球上の位置は変わ
りません。座標値が"Tokyo"の座標系からみた座標値に変わるからです。
リサンプルの目的は、画像の(ライン、カラム)の配列を、ユーザの希望
する座標系の向きに変えることですが、それによってオブジェクトの地
球上の位置が変わることはありません。地球上の位置を変えたければ、
やはり「座標参照系の変更」コマンドを使用します。
Ｃ）ベクタの場合も同様です。ワープ処理(「解析処理」>「ベクタ」>
「ワープ...」) の [出力プロジェクション] で、"WGS84" から"Tokyo"
に変えることはできますが、ベクタデータの地球上の位置は変わりませ
ん。地球上の位置を変えたければ、ベクタに対しても「座標参照系の変
更」コマンドを適用します。
□■Ｔｉｐｓ□■
===============================================================
印刷用レイアウトで、「表示ウィンドウ」の上で右クリックすると、
「再描画」メニューがあらわれます。
□「ワイヤーフレーム表示」を選ぶと、各グループが枠だけの表示にな
ります。大きなデータをレイアウトするとき、オブジェクトを表示しな
いので時間の節約になります。
□グループの上で右クリックすると、「ロックスケール」が現れます。
オフにすると、対象のグループをドラッグして、サイズを自由に変える
ことができます。
□「着色」を押し込むと、べた塗りになります。
================================================================
