オープンGIS
テクニカル・サポート専用メールマガジン

第212号「  座  標  参  照  系  ( 2 ) 」
#################################################################
                       株式会社 オープンGIS




先週に引き続き、V7.0から採用された新しい座標参照系ウィンドウの使
い方についてご紹介します。先週は、

・緯度経度

の設定のし方について解説しましたが、今週は、日本の地形図でよく使
われる、

・UTM座標系
・平面直角座標系(19座標系)

の設定について解説します。また、ランベルト等積投影などのその他の
座標系の設定のし方についてもご紹介します。



・・・


2)UTM座標系の設定

▼「座標参照系」ウィンドウにおいて「全球規模 and 地域 (Global and
Regional)」の先頭の "□に+" マークをクリックします。この中に含ま
れる座標系がリスト表示されます。




▼「ユニバーサル横メルカトル(UTM)」の先頭の "□に+" マークをクリ
ックすると、ゾーンのリストが表示されます。




▼ スライダーを下の方にスクロールして、ゾーンを選びます。



同じゾーンでも "N" は北半球、"S" は南半球です。


▽「座標系」パネルはそのままです。




▼「測地系 (Datum)」パネルを選びます。




「日本測地系」を選ぶには、「測地系」メニューの選択肢から「Tokyo」
を選びます。




「世界測地系」を選ぶには、「測地系」メニューの選択肢から「Japan
Geodetic Datum 2000 (JGD2000)」を選びます。




▽「投影法」パネルには、設定した座標系の持つパラメータが表示され
ます。そのままです。




▽「詳細」パネルには、設定した座標系の詳細が表示されます。設定し
た座標参照系の名前は "JGD2000 / UTM zone 53N (CM 135E)" です。




▼ [OK]ボタンを押して、「座標参照系」ウィンドウをいったん閉じま
す。再度開いて、「現在」の先頭の "□に+" マークを押すと、設定した
座標参照系がリストに現れます。次回は、以上の設定作業は不要です。
「現在」リストから選択します。





3)平面直角座標系(19座標系)の設定

平面直角座標系の設定も、これまでの緯度経度やUTM座標系とほぼ同
様です。

【参考】平面直角座標系(19座標系)(日本地図センター)
 http://www.jmc.or.jp/faq/map/heimen.html


▼「座標参照系」ウィンドウにおいて「国家 and 地方 (National and
Local)」の先頭の "□に+" マークをクリックします。国名がリスト表示
されます。




▼ スライダーを下の方にスクロールして、「日本」を選びます。「日本」
の先頭の "□に+" マークをクリックします。日本に対して定義済みの座
標系が表示されます。



「JGD2000」は、新測地系の「世界測地系」に対する座標系、「Tokyo」
は、旧測地系の「日本測地系」に対する座標系です。

なお、ウィンドウ下部の「カレント:」に示されている座標系は、現在
選ばれている座標参照系を示しています。設定中の座標系とは関係あり
ませんので、ご心配なく。


▼「JGD2000」と「Tokyo」の先頭の "□に+" マークをクリックします。
日本に対して定義されている座標系がリストアップされます。



Japan-19 zone I(1) から XIX(19) までの座標系が「平面直角座標系」
です。ここでは、"JGD2000の9(IX)系" を選んでみましょう(図中で反転)。
ウィンドウ下部の「カレント:」が変わりましたね。


▽「座標系」パネルはそのままです。




▽「測地系 (Datum)」パネルを押します。



すでに"JGD2000"が選ばれています。


▽「投影法」パネルには、設定した座標系のパラメータが表示されます。




▽「詳細」パネルには、設定した座標系の詳細が表示されます。設定し
た座標参照系の名前は "JGD2000 / Japan-19 zone IX" です。




▼ [OK]ボタンを押して、「座標参照系」ウィンドウをいったん閉じま
す。再度開いて、「現在」の先頭の "□に+" マークを押すと、設定した
座標参照系がリストに現れます。次回以降は、「現在」リストから選択
します。





4)ユーザ定義の座標系の設定

以上見てきましたように、

●「全球規模 and 地域」には、緯度経度やUTM座標系、Gauss Kruger
など、地球全体をカバーできる広域用の座標系が定義されています。

●「国家 and 地方」には、各国独自に制定された座標系が設定されてい
ます。日本ならば「平面直角座標系(19座標系)」が定義されています。

●「現在」には、ユーザが設定、選択した座標系が登録されます(10個ま
で)。




さて、これらのリストにない座標系は以下のように設定します。

▼「座標系」パネルを選択します。「座標系」から一番上の「投影:
Easting(E), Northing(N), [meters]」を選択します。<--重要!!




▼「測地系 (Datum)」パネルを選択します。



測地系を選びます。ここでは、デフォルトのまま "World Geodetic
System 1884 (WGS84)" を選びました。


▼「投影法」パネルを選択します。「投影手法」をクリックして、設定
したい投影法を選びます。ここでは 例として、"Lambert Azimuthal
Equal-Area"(ランベルト等積図法)を選びました。




投影法のパラメータを入力します。



緯度、経度は 度・分・秒がスペースで区切られます。


▽「詳細」パネルには、設定した座標系の詳細が表示されます。設定し
た座標参照系の名前は "WGS84 / Lambert Azimuthal Equal-Area" です。

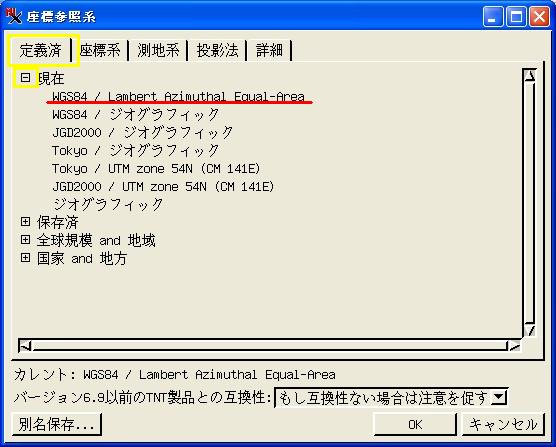

▼ [OK]ボタンを押して、「座標参照系」ウィンドウをいったん閉じま
す。再度開いて、「現在」の先頭の "□に+" マークを押すと、設定した
座標参照系がリストに現れます。「現在」リストには、最近、設定、選
択した座標参照系が10個まで表示されます。





★ ユーザ定義した座標参照系を保存することもできます。保存したい座
標参照系をクリックし、反転表示します(カレントになります)。「別名
保存...」ボタンを押します。




▼「地理参照系を保存」ウィンドウが出ます。「 OK 」ボタンを押しま
す。




● 保存した"WGS84 / Lambert Azimuthal Equal-Area" が「保存済」に
表示されます。




▽ ちなみに「保存」した座標参照系は、「マイドキュメント」フォルダ
のSettingsフォルダに格納されています。





来週は、座標参照系の修正について説明します。
これも、V7.0からの新機能です。ベクタデータのインポートなどで、座
標系や測地系を間違て付けてしまった場合、修正するときに使います。
V7.0の前はインポートし直していました。



・・・


「座標参照系」についての英文資料(マイクロイメージ社)

< TNT入門 >
● Coordinate Reference Systems (座標参照系)
 http://www.microimages.com/getstart/pdf/CoordRef.pdf

< 図版 >
● Spatial Referencing in TNT (TNT製品での空間参照の考え方)
 http://www.microimages.com/documentation/cplates/70spatref.pdf

● Coordinate Reference System Window (座標参照系ウィンドウ)
 http://www.microimages.com/documentation/cplates/70crswin.pdf

● Predefined Coordinate Reference Systems (定義済み座標参照系)
 http://www.microimages.com/documentation/cplates/70predefCRS.pdf
UTMなど、定義済みの座標系について説明があります。

● Predefined Coordinate Systems Requiring Datum Selection
(測地系の選択が必要な定義済み座標参照系)
 http://www.microimages.com/documentation/cplates/70predefDatum.pdf

● Private Coordinate Reference System Setup (ユーザ定義による座
標参照系の設定)
 http://www.microimages.com/documentation/cplates/70customCRS.pdf
定義済みにない座標参照系の定義について。"ユーザ定義"は、V6.9以前
では  User-defined ですが、V7.0以降は PrivateあるいはCustom と呼
ばれています。





エラー・バグ・トラブル
x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x

V7.1 の空間データエディタにおいて、ポリゴンにアタッチしている属性
レコードを削除しました。再描画しても、ラベル表示が消えません。
マイクロイメージ社に報告済みです[エラー番号:JPR8428E]

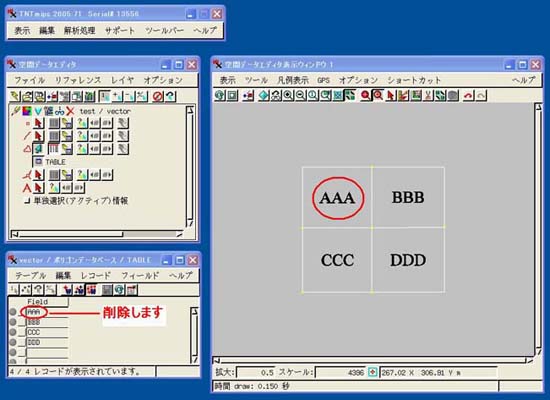

< 削除前 >

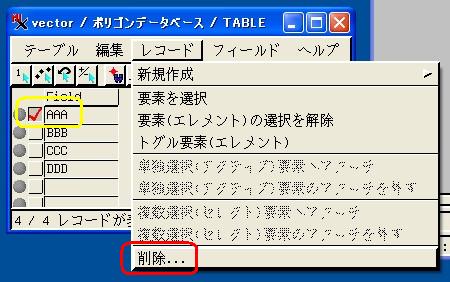

< 削除 >

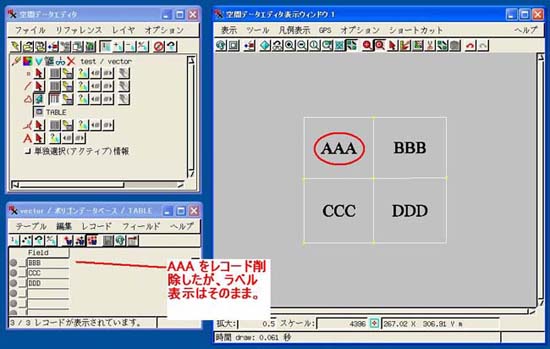

< 削除後 >





< 対策 >

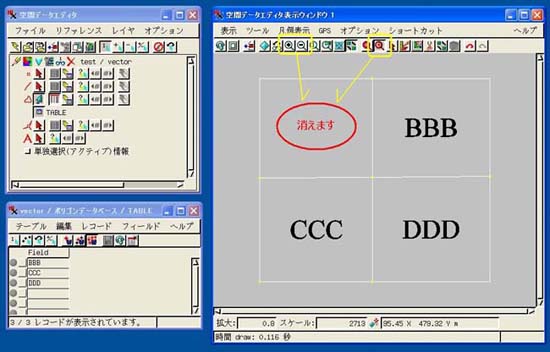

[拡大]、[縮小]や[ズームボックス]ボタンで表示の縮尺を変えると消え
ます。

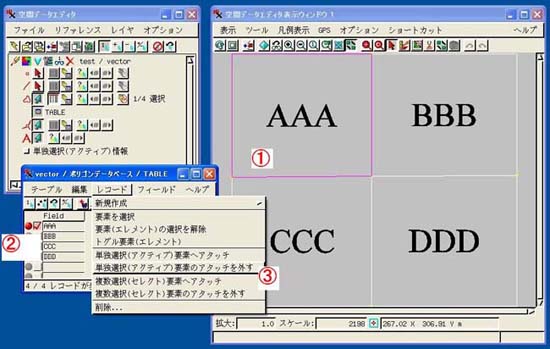

あるいは、「レコード」>「削除...」を行わず、ポリゴンを先に選んで、
アタッチされているレコードのアタッチをはずす方法を使う。この場合、
若干操作のステップ数が増えます。




x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x





□■Tips□■
===============================================================

印刷用レイアウトで、画像を回転したい!

▼ 回転はグループ単位で行われます。[グループ設定...]ボタンを押し
ます。

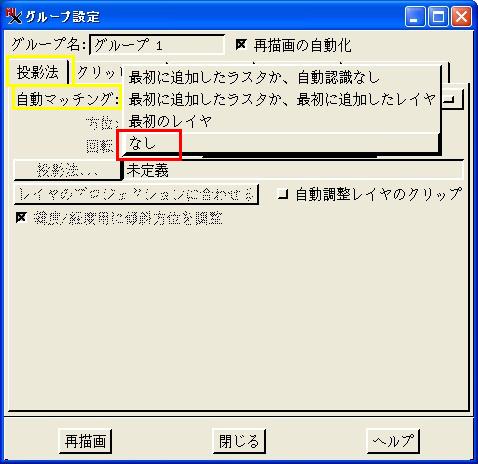

▼「グループ設定」ウィンドウの「投影法」パネルで、「自動マッチン
グ」を"なし"にします。

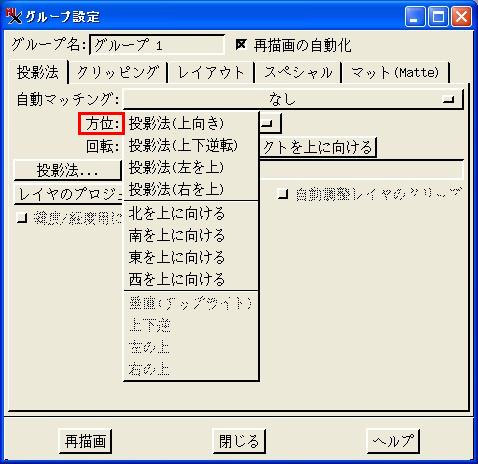

▼「方位」を適当に選びます。

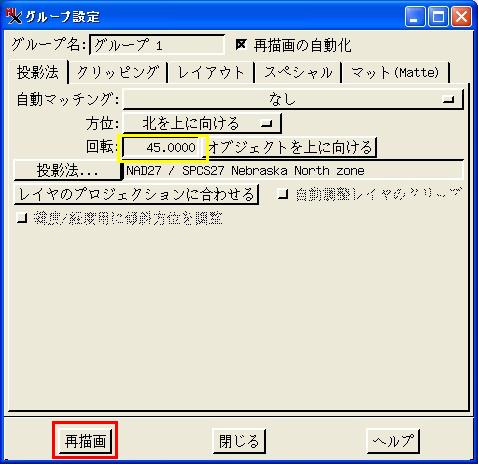

▼「回転」のフィールドに角度(度)を入れて、[再描画]ボタンを押しま
す。



※[再描画]ボタンを押した直後、内部調整が行われて、「方位」や「回
転」のパラメータの組み合わせが変わることがあります。

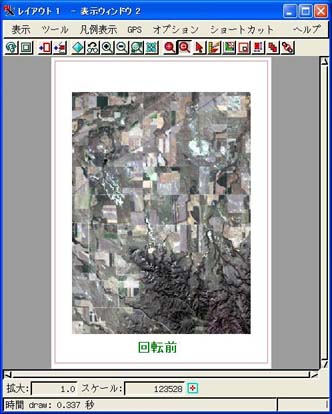

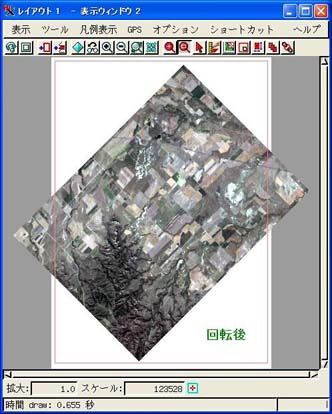

< 回転前 >




< 回転後 >




================================================================
