本題に入る前に、本日ようやく ver7.0 がリリースされました!
詳しくは来週ご報告いたしますが、先行してダウンロードされたい方は
こちらのサイトよりダウンロード可能です。
http://www.microimages.com/freestuf/tntpatch/v70release.htm







最終的には、自分で確認するしかありません。


以前、毛利さんがスペースシャトルエンデバーで観測を行った、全世界
30m解像度の標高データセット「SRTM」。このデータの品質を国
土地理院の50mDEMと比較すると、不思議な傾向がみられるという
話を聞きまして試してみたところ、このような結果が得られました。

SRTM3とDEM50の差と傾斜方位の関係性



この図は、横軸に傾斜方位、縦軸にSRTM3−数値地図50mメッシュ標
高の計算結果をプロットしたもので、どの方角にも均等に分布するのでは
なく、北西にプラス(つまりSRTMが高い)、南東にマイナス(つまり数
値地図50m標高の方が高い)傾向がはっきり現れています。

同じ結果を、陰影図にプロットしてみますと、このように北西側で値が
大きく、南東側で値が小さい分布パターンがみられます。



はてさて、この傾向はいったい何なのか...作図を通して気づいたことを
まとめてみました。


●


まず、差の分布と、元画像を比較しながら眺めてみると、
以下のことがわかりました。


(1)デフォルトで与えられる座標情報を用いると、北西-南東方向にオフ
 セットするズレがある。
 → より正確にジオリファレンスを行う必要がある。
 → なぜ北西-南東方向にオフセットするのかは不明。場合によっては
   インポータ側の調整が必要???

(2)正確にジオリファレンスを行っても、北西にプラス、南東にマイナス
 の傾向は残る(ジオリファレンスの仕方によっては±が逆転することも
 ある)。

(3)プラスとマイナスを比較すると、プラスの面積のほうが大きい。



 → SRTMが地表面を計測しているため???

(4)場所によっては尾根を挟んで、マイナスが存在しないこともある。



(5)差の絶対値が大きくなる境界線のようなものが確認できる。



 → 地形or地質的な影響? よくわかりません。

(6)縦方向にノイズのようなパターンが認められる。



 → これも理由はよくわかりません。


●


ここで、差の画像から、不要な数値を取り除いて、全体の統計量を検討
してみましたところ、こんなこともわかりました。

最小値: -367       最大値: 251
平均値: 5.16998       標準偏差: 18.5665
中央値: 2       最頻値: 2       最頻度数: 475279


平均値、中央値、最頻値から、全体的にSRTM3は、数値地図50m D
EMよりも数メートル高いようです。これは、国土地理院の数値地図50
mメッシュ標高が、1/2.5万地形図の等高線から求めたもので、この標高
値は予め樹木や建物などの高さを差し引いて求められている反面、SRT
Mはレーダーによる、地表面の高さを計測していますので、樹木や建物の
高さが標高値として含まれています。このような地形と地表面の差が影響
して、若干SRTMの値が大きくなっているのでしょう。

また標準偏差が 18.6 m という値は、SRTMのデータ仕様に記載され
ています垂直方向解像度:16m に近いことから、そこそこ妥当な値と思わ
れます。SRTMの垂直方向の精度は、約20mくらいだと覚えておくと、
後々便利でしょう。


●


気づいたことを、ただ羅列しただけですので、内容がまとまっていません
が、ここで重要なことは、SRTMに限らずどんなデータにも疑問を持っ
てみることです。おや?と思ったらとにかく自分で確認をしてみる。
便利なデータがあるなぁ... だけで終わらせず、そのデータの中身がどう
なっているのかを吟味すると意外な結果が現れていろいろと考えさせられ
ます。

データだけではありません。信用していたはずのGISソフトウェアが、
突然予想もしない結果を出力するかもしれません。注文したデータにエ
ラーが含まれているかもしれません。

今回気づいた現象がどんな意味を持つのかは、まだまだ調べる必要があり
ますが、現れている現象を作図して専門家に見てもらえれば、何か有用な
コメントが返ってくるはずです。そのためのツールとしてもGISをどん
どん活用してみましょう。



SRTMデータについての詳しい情報は、メルマガ第156号の
「まほろばデータセットSRTM!!」をご覧ください!
http://www.opengis.co.jp/htm/kako_mail/mail_mag_156.htm








今週の過去プチ・テクニック
"""""""""""""""""""""""""""""""""""""""""""""""""""""""""""""""""
" 内部テーブルを使いこなしましょう! というと、難しそうに考えて
" しまいますが、知っておくと非常に便利ですよ!
"

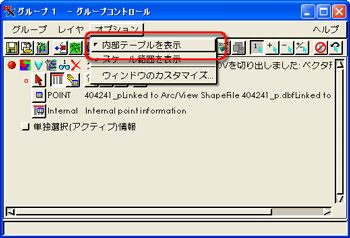

" 通常、ポイントやポリゴンやラスタ内に管理されています、内部情報
" の記述されたテーブルは表示されません。ですが、<グループコント
" ロール> ウィンドウのメニューより [オプション]>[内部テーブルを
" 表示]を選択すると..."
"
"
"
" 普段は隠れている Internal という名前の内部テーブルを表示します。
"
"
"
" ポイントの場合、XYZ座標が見れますし、ラスタでもDN値が表示
" されるなど、そのままテーブルからCSVへ出力してもいいですね。
"
" もちろん表示機能でもデータエディタ機能でも Internal テーブルは
" 見られます。
"
" 一覧表示をしたいときは、[テーブル]>[テーブル一覧表示に切り替え]
" メニューで変更しましょう!
"
