OpenGIS Mail Magazine for Technical Support Users 2003/10/10
Keywords: OpenGIS,TNTmips,GeoLock,Ctrl+R,GettingStarted,EXCEL,ODBC
オープンGIS
テクニカル・サポート専用メールマガジン
第120号「 沢 山 の ウ ィ ン ド ウ を 同 期 さ せ る ! ! 」
#################################################################
株式会社 オープンGIS
突然ですが、TNTmips のメガネマークってご存知ですか？
こんな形のマークです。
このマーク、どこにあるかといいますと、通常 GIS データを表示する
Group Controls ウィンドウの中。各レイヤごとにマークがあります。
では、次に、この状態はいかがでしょうか？
たくさんのメガネマークが見えますね。
どうしてこんなにメガネマークが並んでいるのか...
今週は、そんな所に注目して表示テクニックをご紹介いたします。
●
着目するのは、メガネマークの上についている数字。普段は、１つのメガ
ネマークしか表示されませんが、いくつもメガネマークが現れると、
このように各メガネごとに番号が割り振られます。
左から順に１、２、３... と並んでいますね。一体なんの番号かといいま
すと、これは Group View ウィンドウの番号。ウィンドウの一番上を見て
みると、たしかに番号が割り振られているのに気づきます。
わかりやすくするために、シンプルな組み合わせからご紹介いたしましょう。
(1)ウィンドウを２つにしてみる
例えば、このように、１つのラスタデータと１つのベクタデータが表示さ
れている状況でご説明いたします。
▽いま、Group View ウィンドウの番号は１ですね。そして Group Controls
ウィンドウ側のメガネマークは、それぞれのレイヤごとに、１番のメガネ
マークが点灯しています。
▽そこで、ベクタレイヤのメガネマークをクリックしてみましょう。メガネ
が黒くなり、Group View ウィンドウに、ベクタレイヤが表示されなくなり
ます。つまり、Group View の１番に対して、表示するかしないかをメガネ
マークの操作で切り替えられるのです。
▽次に、Group Controls ウィンドウのメニューより、Group/Open 2D View
を選択します。
▽すると、いよいよ２番目の Group View ウィンドウが登場するわけです。
この Group/Open 2D View メニューを何度も実行すると、その度に新しい
Group View ウィンドウが現れます。そして、Group View ウィンドウには
きちんと、それに対応するメガネマークも登場するのです。
■最後に、どちらかの Group View ウィンドウで、拡大表示をしてみてく
ださい。片方につられて、同じ拡大率、同じ場所で表示されます。
複数のウィンドウを表示すると、それらのウィンドウは互いに同期して、
同じ場所、同じスケールで表示しようとします。

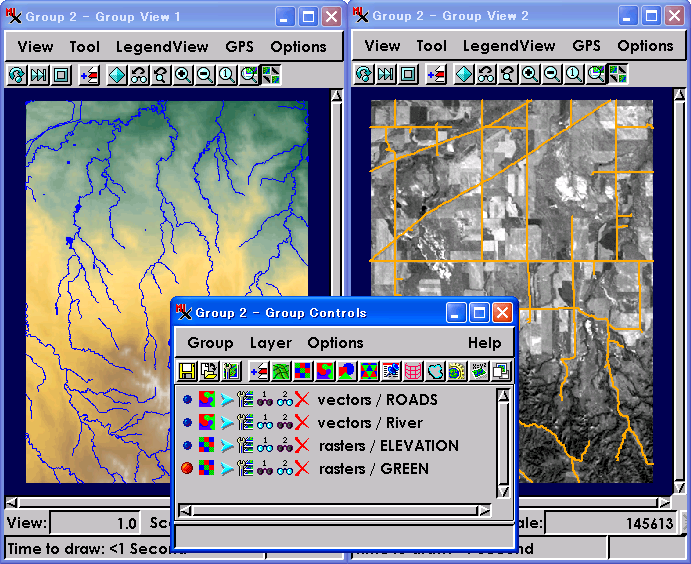

これで、１番の Group View ウィンドウと、２番の Group View ウィン
ドウが表示されました。
(2)ウィンドウごとに表示する内容を変えてみる
互いに同期するということは、便利なことですが、中身がまったく一緒だ
と面白みがありません。そこで、それぞれの表示を切り替えてみます。
▽とてもややこしい言い方になりますが、Group Controls ウィンドウの
ラスタレイヤ側メガネマークのうち、２番のメガネをクリックして、黒
くしてみましょう。すると Group View 2 ウィンドウでは、ラスタレイ
ヤが表示されなくなります。
■同じように、沢山のレイヤを追加した場合でも、各レイヤごとに、細か
くどのレイヤに表示するかしないかを設定することができます。
これは、Group View ウィンドウが３つでも、４つでも同じです。
(3)同期をさせたり、させなかったり...
最後に、必ずしもすべてのウィンドウを同期させなくてもいい場合があり
ます。また、同期はさせたいけど、スケールは変えたい... といった要望
もあります。そんな細かな設定についてご紹介します。
▽まず、各ウィンドウが同期する機能のことをTNTmips では「ジオロック
(GeoLock)」と呼びます。それぞれのウィンドウごとに、このジオロック
機能をオンにするかオフにするか決められますので、同期をさせたくない
Group View ウィンドウのメニューから View/GeoLock メニューを選択し
て、オフにします。
■これで、同期する他のウィンドウから切り離されます。
▽次に、場所の同期はさせたいけど、もう少し広い範囲を表示したい...
という設定をしてみましょう。先ほどのジオロックを再びオンにしてお
きましてから、Group View ウィンドウのメニューより Options/GeoLock
Settings... を選択します。
▽GeoLock Settings ウィンドウが現れますので、Relative Scale: を
例えば 0.1 にしてみましょう。スケールが 0.1倍、つまり、他のウィン
ドウよりも、より広い範囲が表示されるように設定したわけです。
■OK ボタンを押しますと、ジオロック機能は働くけれど、片方の表示ス
ケールは常に 1/10 のワイドな状態で同期します。
わかりやすく、お互いの表示範囲を枠で囲みたい場合は、Group View
ウィンドウ側のメニューより、Tool/Multi-View Locator を選択します。
GeoLock Settings ウィンドウは、その他にも、表示する場所だけを同期
させたり、表示するスケールだけを同期させたりといった、使い分けが
できますので、解像度の高いディスプレイと、沢山のウィンドウで、
作業のしやすい環境を作り出してください。
例えば、こんな具合にウィンドウをちりばめることができます。
もちろん、設定した状態は、グループとして保存しておいてくださいね。
今週の過去プチ・テクニック
"""""""""""""""""""""""""""""""""""""""""""""""""""""""""""""""""
"
" ラインを消した後に、ゴミが残るんだけど...
"
"
" Edit/Spatial Data... 機能にて、ラインやポリゴンを削除したとき、
" 消した痕が、残像のように少しだけ残ります。
" データそのものは消えているので、再描画(Redraw)すれば良いので
" すが、毎度毎度ボタンを押すのも面倒。
"
" そんなときは Ctrl + R キー を押してみましょう。
"
" これでライン削除後のゴミもきれいになくなります。
"
"
"
" 残念ながら、Dipslay 機能では、このショートカットは使えません。
" どうしても、というときはスペースキーを代用してください。
"
" (プチテクニック第39号を改良)
"
"
"""" 隔 週 で 新 / 過 去 テ ク ニ ッ ク を 交 互 に 発 信 """"
New Things 最新情報
=================================================================
=
= 「GIS入門」PDF公開 【TNT入門】
=
http://www.opengis.co.jp/htm/getstart/getstart.htm
=
= EXCEL「日本語ワークシートアクセスエラー」の修正【修正パッチ】
= http://www.opengis.co.jp/htm/patch/patch.htm#THIRD
=
= 「リモートセンシングの概要」PDF公開 【TNT入門】
= http://www.opengis.co.jp/htm/getstart/getstart.htm
=
= 「土壌図のデジタル化」PDF公開 【TNT入門】
= http://www.opengis.co.jp/htm/getstart/getstart.htm
=
= 「三次元鳥瞰図による視覚化」更新 【TNT入門】
= http://www.opengis.co.jp/htm/getstart/getstart.htm
=
=================================================================
■■■■■■ 今 年 も テ キ ス ト 販 売 中 !! ■■■■■■
昨年部数限定でご提供しました「リモートセンシングテキスト」の改訂版を
今年も作りました!! しかも、値段は安く、中身は濃くなりお買い得です!!
同時に、TNTlite の日本語解説セットも、オープンGIS 独自パッチや、
北海道地図さんの GISMAPTerrain サンプルデータと共にリリースしました。
詳しい内容はこちらをご覧ください。
http://www.opengis.co.jp/htm/info/book.htm
■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■
バグ・トラブル情報
???
???
??? エクセルのテーブルをそのまま TNTmips に取り込んだら、
??? エラーがでてきた!!
???
???
??? ODBC という技術を使うと、エクセルやアクセス等の表計算／データ
??? ベースソフトで作成したテーブル等を、直接 TNTmips へ取り込んだ
??? り、出力したりできますが、例えば、ワークシート名に日本語が使用
??? されていると、エラーが発生する場合があります。
???
??? もし、日本語名ワークシートなどを TNTmips へ直接(ODBC経由で)
??? 取り込むことができない場合、最新の修正パッチを充ててください。
???
??? 最新の修正パッチはこちらのサイトよりダウンロードできます。
??? http://www.microimages.com/freestuf/tntpatch/
???
??? また、詳しいパッチの充て方につきましては、
??? こちらのサイトをご参照ください。
??? http://www.opengis.co.jp/htm/patch/patch.htm
???
???
???
???
