隣接関係

　
TNTmipsでは次のようなことが出来ます。
　
Q１．あるポリゴンに接した異なる属性を持ったポリゴンの抽出。
たとえば属性１を持ったポリゴンに属性２，３というようなポリゴンが接していた場合に、属性２，３のポリゴンを取り出す。
　
Q２．属性１と属性２を分ける境界線を抽出する。
　
GettingStarted冊子のBuilding and Using Queries(6 May 1998)の20ページに解説があります。

Q1について

１．後でポリゴンの抽出をすることを考えて、Edit/Spatial Dataメニューを選択。
２．説明用に用意したサンプルのポリゴンを開きました。
このポリゴン･ベクタにはPOLYテーブル、CODEフィールド（文字；string)があり、いくつかのポリゴンにすでにAというレコードがアタッチされています。


３．まずは属性Aを持つポリゴンに接するポリゴンの検索します。
４．Show Detailsボタンを押し、レイヤーリストを表示する。
５．ポリゴンのみ青(検索対象）ボタンにする。
６．Select/Deselectボタンを押し、メニューからSelect by Queryを選択。


７．そこに次の式を入れる。


８．Apply(適用)ボタンを押します。17個選ばれました。
　　
　
９．検索解除はこのボタンです。

　
　
次に別のポリゴンを使います。今度はAの他にB,Cの属性を持ったポリゴンが混じっています。
１．前のベクタはFile/Closeで閉じます。
２．新しいサンプルデータを開きます。

　


３．今度は次のクエリを書くか、開きます。


前のクエリとの違いは、前のクエリの前にPOLY.CODE==Bを検索しています。従って、属性がBで、Aに接しているポリゴンを探すことになります。
{, }はbegin, endと同じです。

４．Applyします。
５．赤が選択されたポリゴンです。


６．選択されたポリゴンを抽出するにはテクがあります。
　

選択ポリゴンの抽出

１．File/New/Vectorで新しいベクタを作ります。
２．ジオリファレンスは既に開いたベクタと同じを選択します。


３．レイヤーの前の鉛筆マークを押して、選択元のベクタをアクティブにします。


４．copyボタンを押します。


４．出たウィンドウのラジオボタンを押し、copyボタンを押します。これで一時的にどこかにコピーされました。Closeで閉じます。


５．次に貼り込み先を指定します。今度はNewVectorの方をアクティブにします。


６．Pasteボタンを押します。


７．ウィンドウ内のPasteボタンを押します。NewVectorにコピーされます。


８．前のベクタを非表示にします。(zoom boxかなにかを押せば、緑の枠は消えます)。


９．これでNewVectorを保存すれば抽出できたことになります。

　
　

Q2について

１．再度ベクタを表示します。
２．今度は線のところのSelect by querｙを使います。


３．次のクエリの意味は、線のInternalテーブルの中のRightPolyフィールド（右側ポリゴン）のPOLY.CODE属性がAであるもの、という意味です。


４．これを２つ組み合わせて、次のようにします。これは右側ポリゴンの属性がA、左側にあるポリゴンの属性がBである線をさがせ、という意味です。
(Vect.poly[Internal.RightPoly].POLY.CODE$ =="A") and (Vect.poly[Internal.LightPoly].POLY.CODE$ =="B")

５．右がBで左がAということもありますから、最終的には以下となります。
((Vect.poly[Internal.RightPoly].POLY.CODE$ =="A") and (Vect.poly[Internal.LeftPoly].POLY.CODE$ =="B"))
or
((Vect.poly[Internal.RightPoly].POLY.CODE$ =="B") and (Vect.poly[Internal.LeftPoly].POLY.CODE$ =="A"))

６．Applyボタンを押します。６ラインありました。

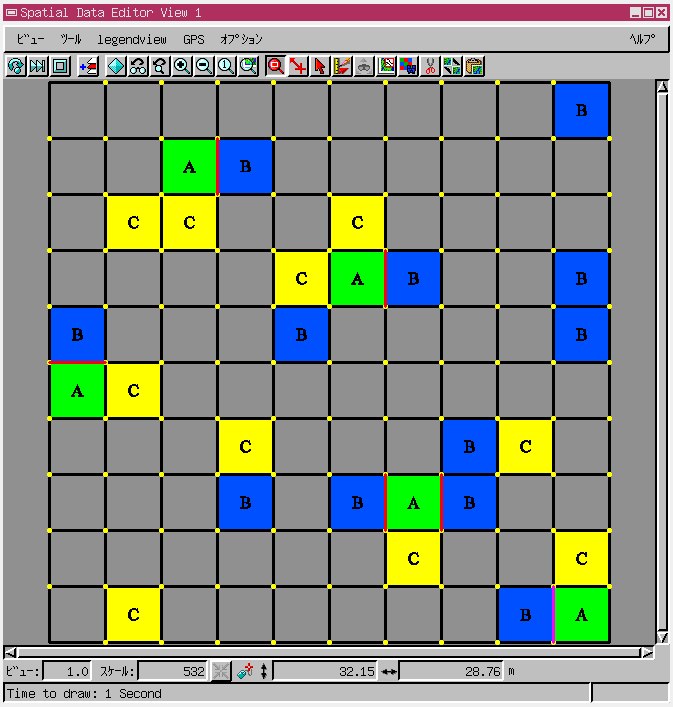

７．赤で強調表示された線が選択された線です。線を見やすくするため、線幅を１にしています。

　
　
