数値地図50mメッシュ標高
インポート SML ver7.3

国土地理院発行の数値地図 50m メッシュ (標高) データ。

もうおなじみのデータになりつつありますが、TNTmips で利用できる RVC 形式へのインポートがより便利になりました。

どうぞ新しい SML をご活用ください。

mips7.0用 50m DEM インポート SML
(v7.0-v7.2)

mips6.8用 50m DEM インポート SML
(v6.9-)

5m DEM インポート SML (V7.0)

250m DEM インポート SML (V7.0)

This Information was checked by Windows XP SP3 (TNTmips 2007:73)

●1. ダウンロード
SML をダウンロード

●2. インポート
SML を実行してインポート

●3. 特徴・裏技
リストファイルで一括インポート

●4. ファイルヘッダレコード
ファイルヘッダレコードの出力

　ダウンロード

　数値地図 50m メッシュ (標高) データをインポートするには、インポート SML をダウンロードする必要があります。
　但し SML を使用できるのは ver7.3 以降の TNTmips になります。　　　

▼DEM インポート SMLのダウンロード

下の SML アイコンをクリックしますと、RVC ファイルがダウンロードできます。　うまくいかない場合は、右クリックで、「対象をファイルに保存」を選択してください。

●50m メッシュ用
　

dem50_v73.sml　(72KB)

　インポート

　ダウンロードした SML を実行すると、プログラムが必要な情報を自動的に聞いてきます。　　入力ファイル名や出力ファイル名を指定したらあとは待つだけ...　とっても簡単です。

▼メインメニューから SML を実行

TNTmips を起動しましたら、メインメニューより「スクリプト」＞「実行...」を選択します。

▼SML ファイルを読み込む

<ファイルを選択> ウィンドウが現れますので、ダウンロードしました SML スクリプト用のファイルを選択して、[OK] ボタンを押します。　

▼左のボタンを押せば実行!!

日本測地系の場合は左から三番目のボタンをクリックしてください。プログラムが動き出し、必要な情報を聞いてきます。

世界測地系の場合は一番左端のボタンをクリックしてください。

▼タイトル画面

最初に Welcome ウィンドウが現れますので [OK] ボタンを押しましょう。

▼MEM ファイルを選択

次に、インポートするデータファイル(拡張子 .MEM )をひとつ選択して、[OK] ボタンをクリックします。

▼出力用ファイルを作成

先ほどと同じようなウィンドウが現れますが、今度は出力ファイルの指定です。ファイルを保存する場所まで移動して、右上の [新規ファイル...] ボタンを押し、ファイル名を入力します。入力しましたら [OK] ボタンを押しましょう。

▼海コードの対応を選択

ここでは海コード(元々は -9999)をどう扱うか選択することができます。標高 0m に置き換え無意味な値であるヌル(Null)値とするか、-999 にして無意味な値であるヌル(Null)値とするか... どちらかをお選びください。　詳しくは、●３. の解説をご覧ください。

▼準備は OK ？

これで準備は完了です。 [はい] ボタンを押すと処理が始まります。

▼インポート完了

インポートが終了しますと、このようなウィンドウが現れます。

　データの特徴・裏技

　ちゃんと 50m DEM データがインポートされたかどうか、確認してみましょう。　それと、複数ファイルの一括インポートの裏技をお教えしますね。

▼メイン＞表示を選択!!

インポートしたデータを表示するには、メインメニューより「メイン」＞「表示...」を選択しましょう。

▼ラスタの追加＞シングルラスタ

<表示マネージャ> ウィンドウの [ラスタの追加...] ボタンを押して、[シングルラスタ...] を選択します。

▼出力データを選択

出力ファイルの場所までたどり着き、RVC ファイルの中をダブルクリックで開きましょう。中には MEM****** という名前のデータがあります。これがインポートされた DEM データです。名前のところをさらにダブルクリックして、右側の [選択] 欄に移動させたら、[OK] ボタンを押しましょう。

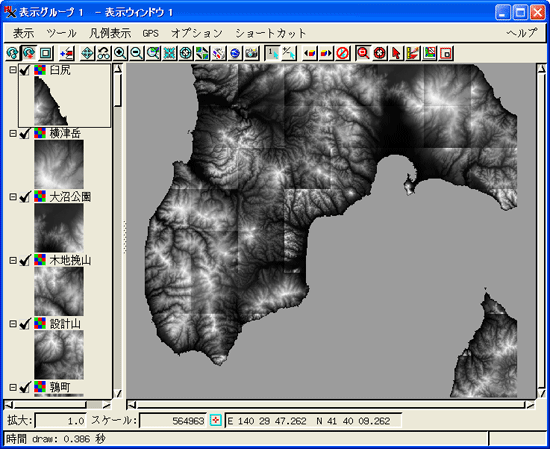

▼これで表示完了!!

いかがですか？　色合いや陰影表示など細かな調整はマニュアルを見ながら各自行ってくださいね。　うまく表示されない場合は、再度インポートをしてみてください。

▼海のコードとは？

数値地図 50m メッシュ (標高) の DEM データは、海の部分だけ特別な -9999 というコードが割り振られています。

▼そのままでは巨大な崖

-9999 という値をそのまま標高値だとしてしまうと、海岸線には高さ約1km もの巨大な崖ができてしまいます。そこで、今回のインポータは、-9999 という値を標高 0m に置き換えデータ上無意味な値であるヌル(Null)値とするか、-999 にしてデータ上無意味な値であるヌル(Null)値とするかの２種類の方法を選択可能です。

▼一括インポートの裏技とは？

複数データの一括インポート機能といってもどちらかというと裏技的な方法ですので、分かりにくいのですが、読み込むべきファイルとしてリストファイルを指定すると、自動的にリストの中のファイル情報を読みながら、複数ファイルのインポート処理をはじめます。

まずリストファイルとは何かですが、次の２つの条件を備えたテキストファイルのことです。

　・拡張子が lst
　・１行に１つのファイル名がフルパスで記載されている

つまりこのような形式のファイルです。

E:/DATA/3036/303650.MEM
E:/DATA/3641/364123.MEM
E:/DATA/3653/365337.MEM
E:/DATA/3741/374102.MEM
E:/DATA/3741/374112.MEM

リスト作成は手入力でも勿論かまいませんが、次のコマンドを使うと便利です。

【MacOSX コンソールの場合】

find /★ -name "*.MEM" > ★★/★★★.lst
