NASDA CEOS-BILフォーマットのランドサットTMデータを読み込む

TNTmips V6.5
2001.7.2
WindowsNT4.0

NASDA CEOS-BILフォーマットのランドサットTMデータを読み込む

ここではCEOS-BIL形式の衛星画像ファイルの読み込み方を解説します。
BILとはBand Interlieved by Line（ラインによって分断されたバンド）の略です。ファイルの１行目にバンド１の１ライン目、２行目にバンド２の１ライン目のピクセルが並びます。

バンド１の１行目
バンド２の１行目
・・・・
バンド７の１行目
バンド１の２行目
バンド２の２行目
・・・・
バンド７の２行目
・・・・・
・・・・・
バンド１の５９６５行目
バンド２の５９６５行目
・・・・
バンド７の５９６５行目

BIL形式は、バンド単位でまとまってファイルに書き込まれているBSQ(Band Sequential)形式にくらべ、複雑な形式です。
色々な制約で全領域の画像データを一度に扱うことが出来ない場合、必要な場所を７バンド切り出して処理するのに便利なように考案されました。

<インポートの手順>
１．データサイズのチェック

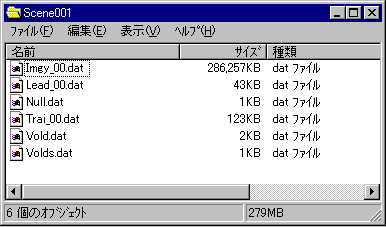

CD-ROMの中にはScene001フォルダーとScene001.labファイルがあります。
フォルダーを開けます。一番サイズの大きいImgy_00.datがデータファイルです。

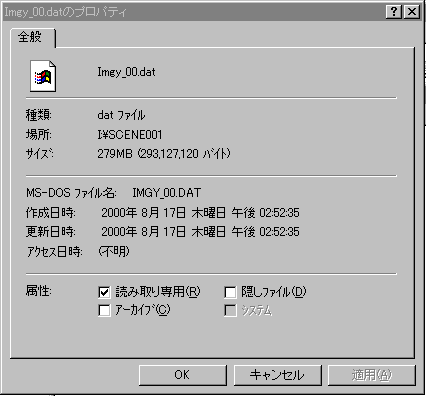

Imgy_00.datファイルにマウスカーソルを合わせ右ボタンクリックをします。メニューからプロパティを選択します。
サイズは279MB(293,127,120バイト)とあります。

画像のラスターサイズは、(財)リモート・センシング技術センター資料「LANDSAT TMデータフォーマット説明書」
(2000年３月）より、

カラム数: 　6920

ライン数: 　5965

です。同様に、上記資料よりファイルサイズは、

ファイルサイズ＝7020 x(1+ 5965 x 7バンド) = 293,127,120バイト

と計算され、上のWindowsの画面で表示されるファイルサイズに等しい。
従って、インポートとしては

最初にある１レコード(7020バイト）の「ファイルディスクリプター」レコードを読み飛ばし、

レコード長7020バイト（各レコードの前３２バイト分、後ろ68バイト(合計100バイト）の使用しないデータがある）、

レコード数5965ｘ7バンド(41,755バイト)のBILデータ

として読み込みをします。

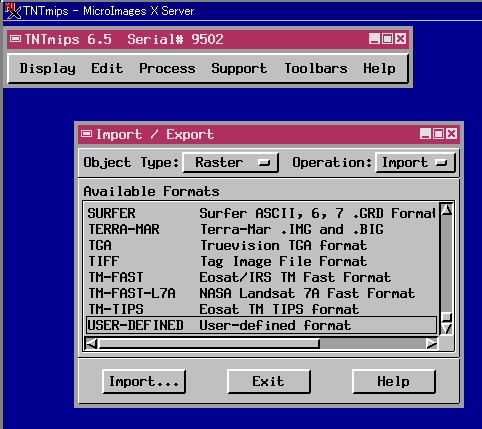

1. TNTmipsを起動し、ProcessメニューからImport/Exportを選択。Raster, Import, USER-DEFINEDを選択してImportボタンを押します。

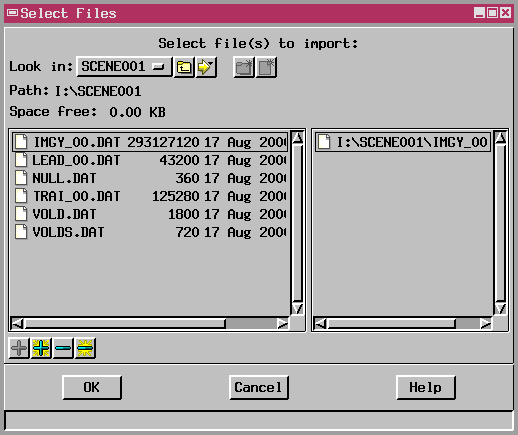

2. 一番大きいサイズのファイル(IMGY_00.DAT)を選択し、OKボタンを押します。

３．Import Raster from User-defined formatウィンドウの右下のEditボタンを押す。

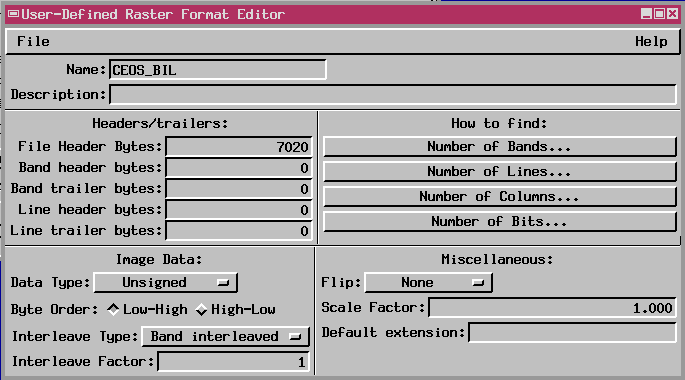

４．User-Defined Raster Format Editorウィンドウが現れます。
Nameに適当な形式名を入れます。(例)CEOS_BIL
またFile Header Bytesに7020と入力します。

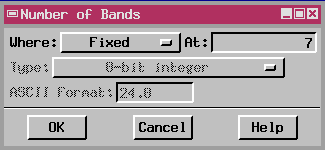

Number of Bandsボタンを押し、 7と入力します。

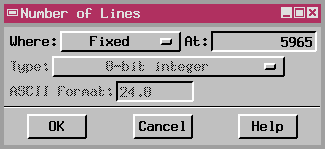

Number of Linesボタンを押し、5965と入力します。

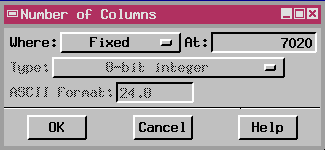

Number of Columnsボタンを押し、7020と入力します。

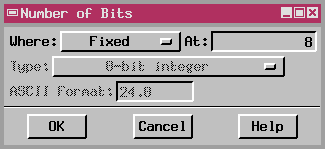

Number of Bitsボタンを押し、8と入力します。

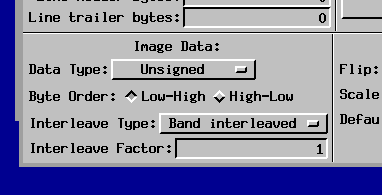

Interleave Typeは、Band interleavedにします。

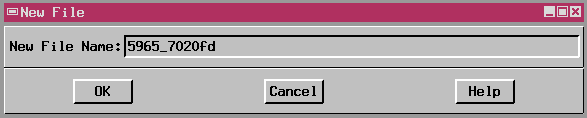

５．FileメニューからSave Asを選択。保存するドライブ名を選び、New Objectボタンを押し、上で設定した情報に適当な名前を付けて保存します。
(例) 5965_7020fd

６． File/Closeを選択。ウィンドウが閉じます。
７． Formatボタンを押し、今保存したものを選択する。

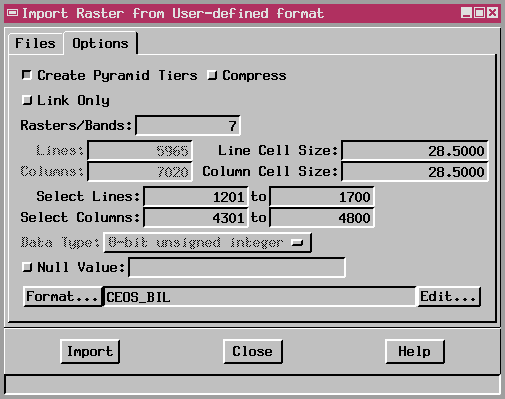

８． Line Cell Size、Column Cell Sizeに28.5と入れる。
９． Select Linesで、切り出し範囲を指定できます。空欄の場合は全範囲(5965 x 7020)をインポートします。

TNTliteを使う場合は、ここに切り出す画素の位置のアドレスを指定して切り出します。

(例）

Select Lines: 1201 to 1700

Select Columns: 4301 to 4800

Compressボタンを押しておく。

１０．Importボタンを押します。

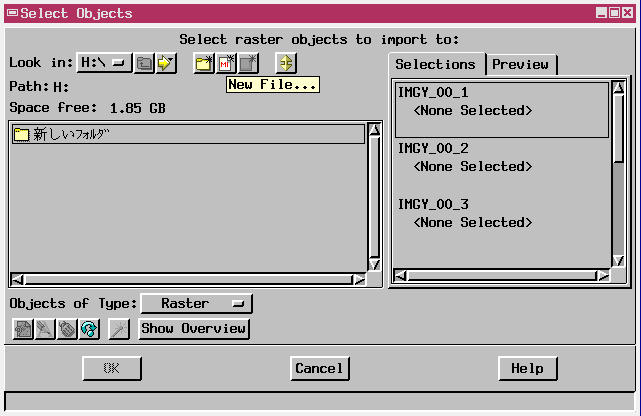

１１．New Fileボタンを押します。

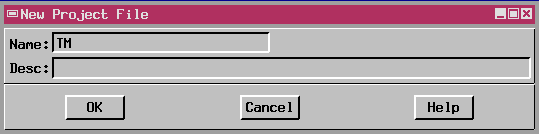

１２．New Project Fileウィンドウで現れますので、適当にプロジェクトファイル名を入れます。
(例)TM

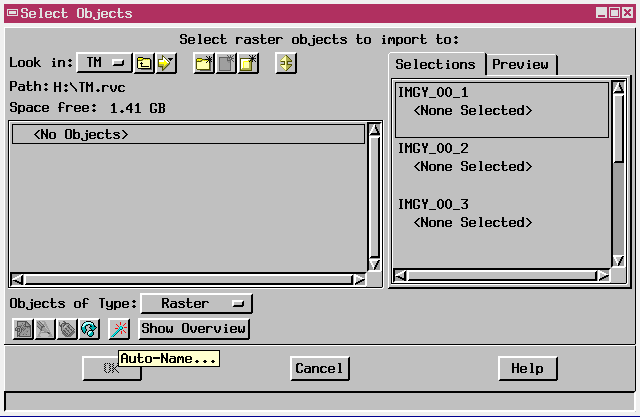

１３．Auto Nameボタンを押す。出力オブジェクト名に自動で名前を付けてくれます。

１４．OKボタンを押すと、インポートが開始します。
Pentium 333MHz, WindowsNT4.0で約２0分くらいかかりました。
なお本ページの作成にあたり、お客様からお借りしたデータを使用させていただきました。

Landsat-5
CEOS BSQ/BIL フォーマット図解(PDF 138KB)
